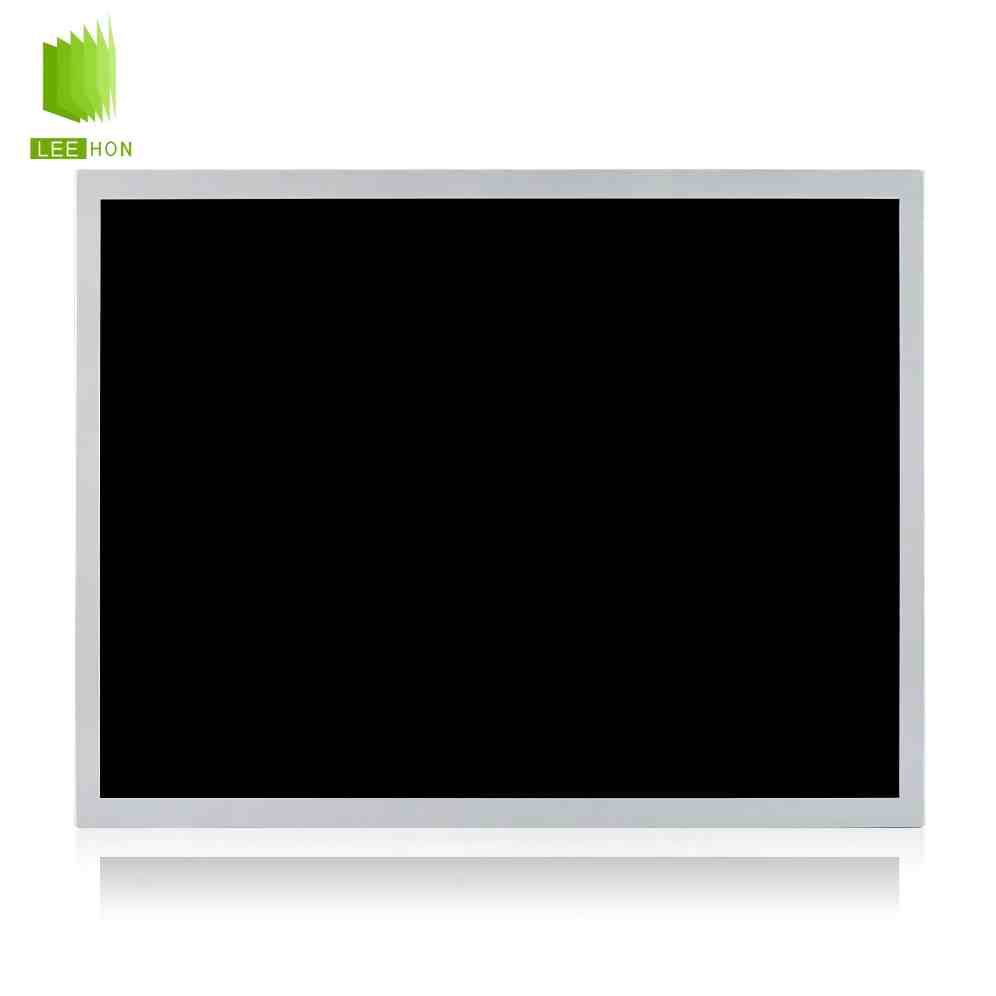

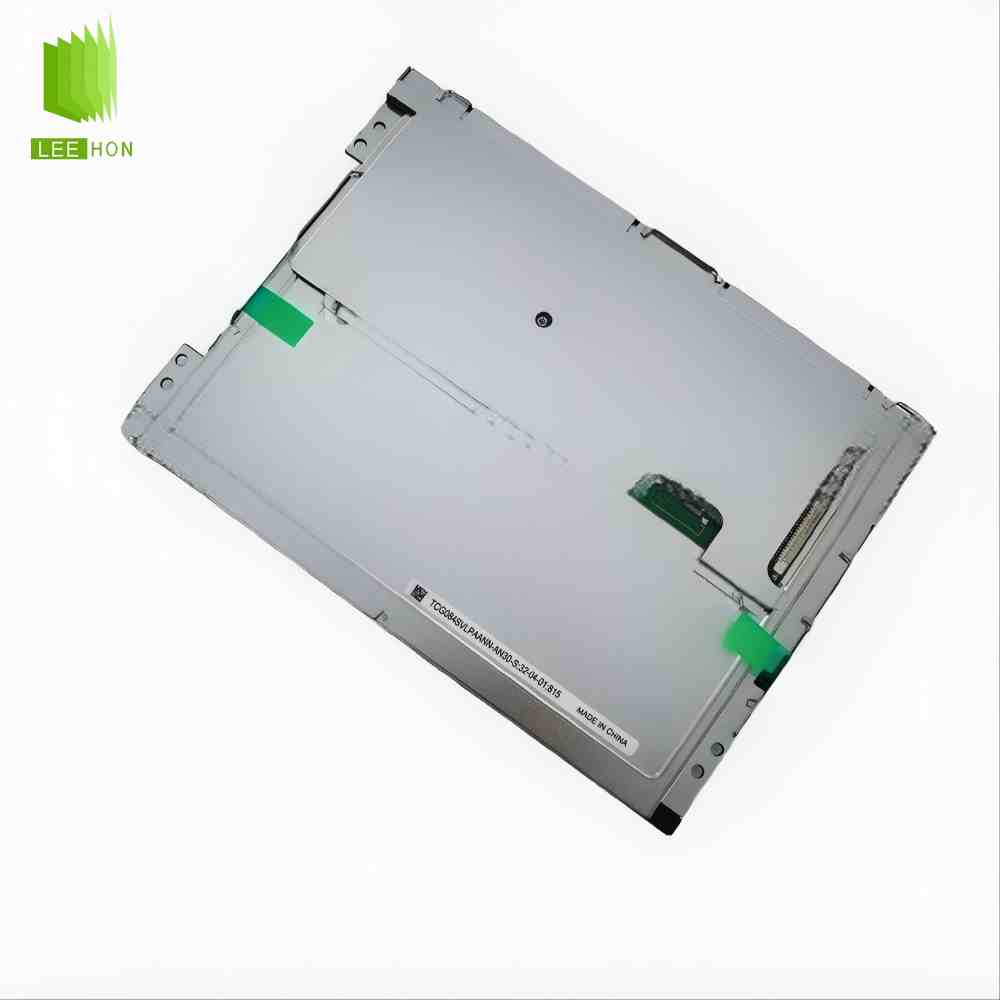

| 京瓷LCD工业液晶模组TCG084SVLPAANN-AN30-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) |
| 面板型号 | TCG084SVLPAANN-AN30-S | |
| 面板尺寸 | 8.4英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | 高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 |
| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.071×0.213 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.213×0.213 mm (H×V) [119PPI] | |
| 结构尺寸 | 显示区域 | 170.4×127.8 mm (H×V) |
| 可视区域 | 174.4×131.8 mm (H×V) | |
| 外观尺寸 | 199.5×147.4 mm (H×V) | |
| 外观厚度 | 6.4/9.5 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Face mounting holes (8-Φ3.4) on left right bezel |
| 其它特征 | 重量 | 330g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 750 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 8/22 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.300; Wy:0.315 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 7435K | |
| 亮度变动 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.72 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 330/500mA (Typ./Max.) | |
| 信号系统 | - | LVDS (1 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 250/310mA (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-X30SSLA-HF | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P1C8B-272A | |
常见问题
TCG084SVLPAANN-AN30-S是京瓷（Kyocera）生产的8.4英寸a-SiTFT-LCD模组，采用SVGA（800×600）分辨率、高亮度TN面板，配备LVDS（1ch，6/8-bit）20pin接口和内置LEDDriver的WLED背光，适合工业控制应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、车载显示终端、医疗仪器面板、户外或强光环境下的手持/固定设备、农业机械显示屏以及需要高亮度、标准分辨率和可靠性能的rugged工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗或超薄设计的便携式消费电子产品、对成本极为敏感的大批量普通办公/消费显示应用、要求更高分辨率（例如XGA1024×768或FHD以上）或广视角（IPS类）的精细图像显示场景，以及需要超宽温范围（超出-20～70℃）的极严苛环境。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（8.4英寸、800×600SVGA）
接口类型（LVDS1ch6/8-bit，20pin）
亮度（约600～750cd/m²）与对比度（约600:1～800:1）
工作温度范围（-20℃～+70℃）
背光配置（WLED，内置LEDDriver）以及整体机械尺寸（约199.5×147.4×9mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（20pinLVDS具体顺序、6/8-bit位宽与极性）、分辨率与时序兼容性（SVGA800×600与XGA1024×768等其他分辨率面板的差异）、机械外形尺寸与安装孔位置、背光驱动电路是否自带（本款内置Driver与不带Driver的面板差异），以及TN面板与IPS/AWV广视角面板在视角、色彩和对比度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、亮度不足或视角偏差。

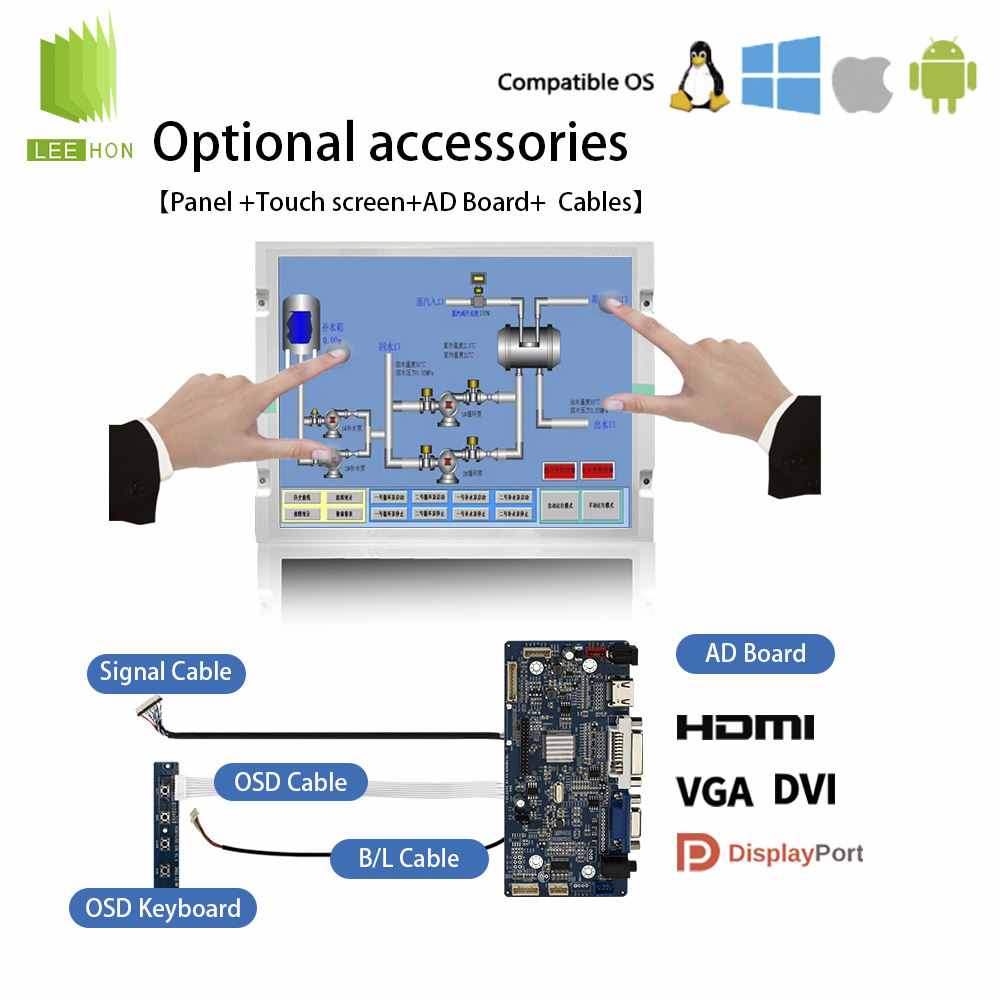

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持8.4英寸SVGA（800×600）分辨率的投射电容或电阻触摸屏（本型号可选配5-wire电阻触摸），并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持800×600@60Hz或70Hz、LVDS1ch6/8-bit20pin输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号与TCG084SVLQAPNN-AN30-S（AWV广视角版本）的详细规格对比、与其他类似8.4英寸面板的差异分析，或其他型号的内容可以联系立煌科技。
