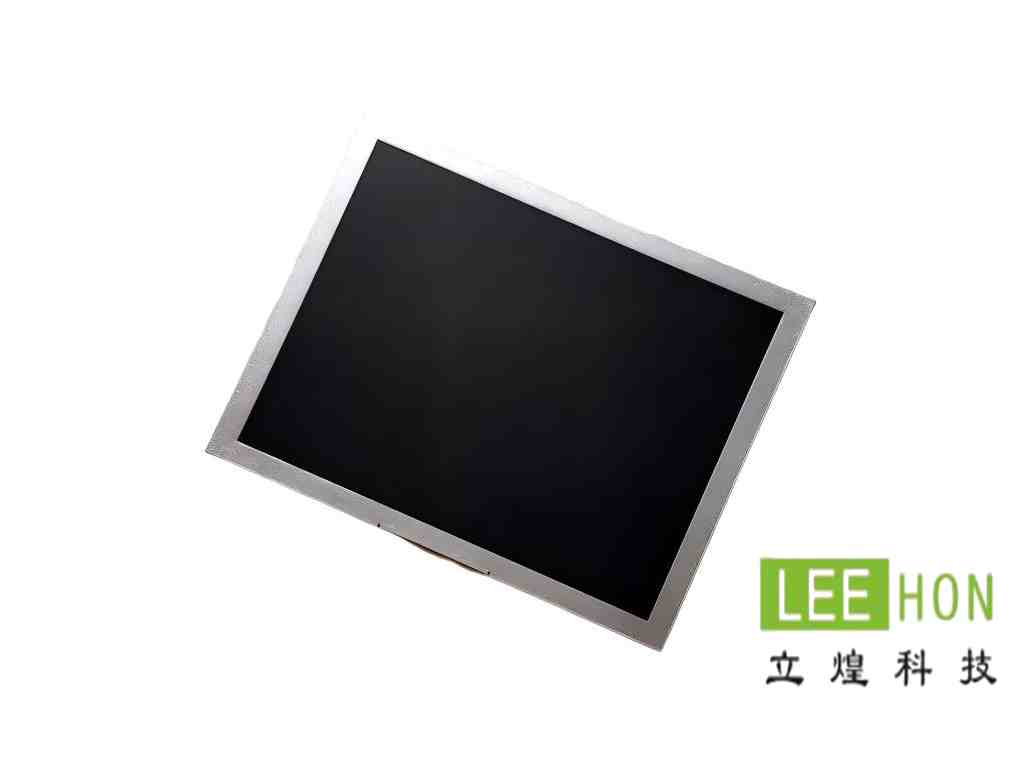

| 京瓷LCD液晶模组TCG084XGLAAPNN-AN00-S 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 京瓷 (Kyocera) |
| 型号名称 | TCG084XGLAAPNN-AN00-S | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业、户外高亮 |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 屏幕尺寸 | 屏幕尺寸 | 8.4寸 |

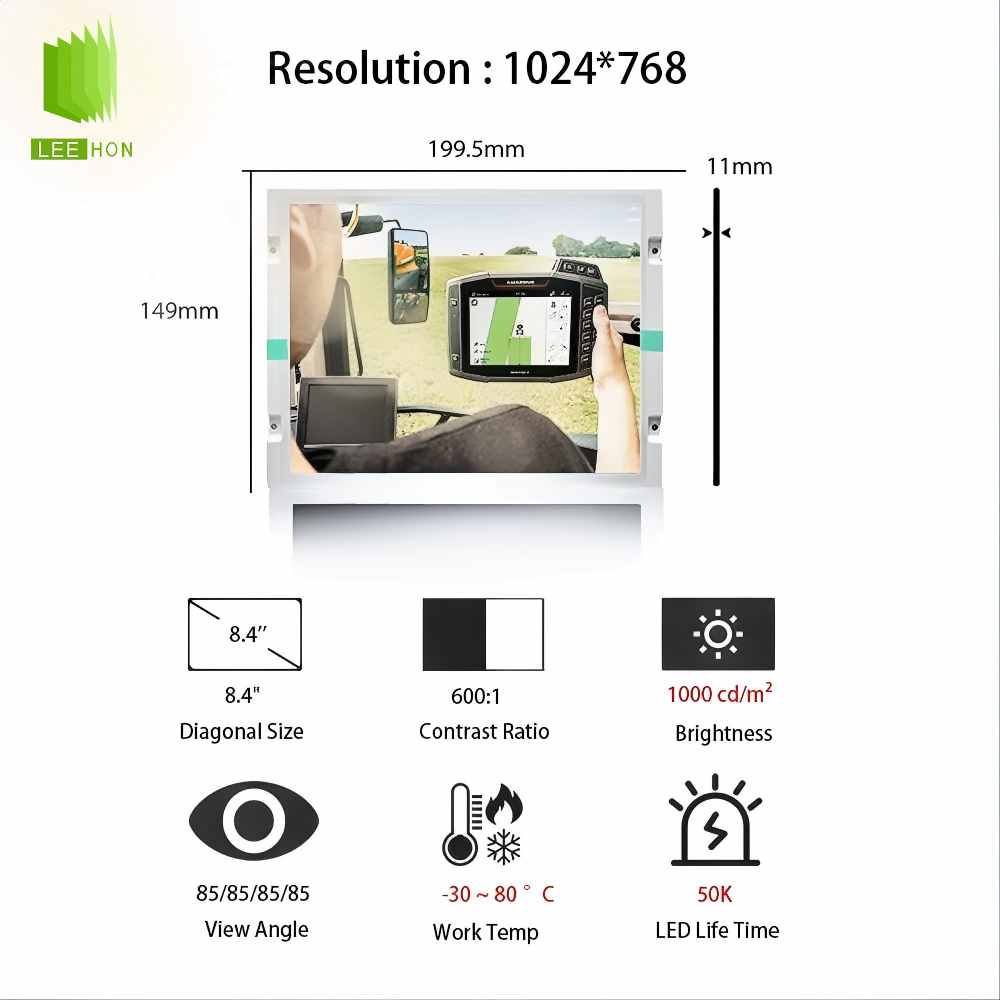

| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0556×0.1668 mm | |
| 像素间距(W×H) | 0.1668×0.1668 mm [152PPI] | |

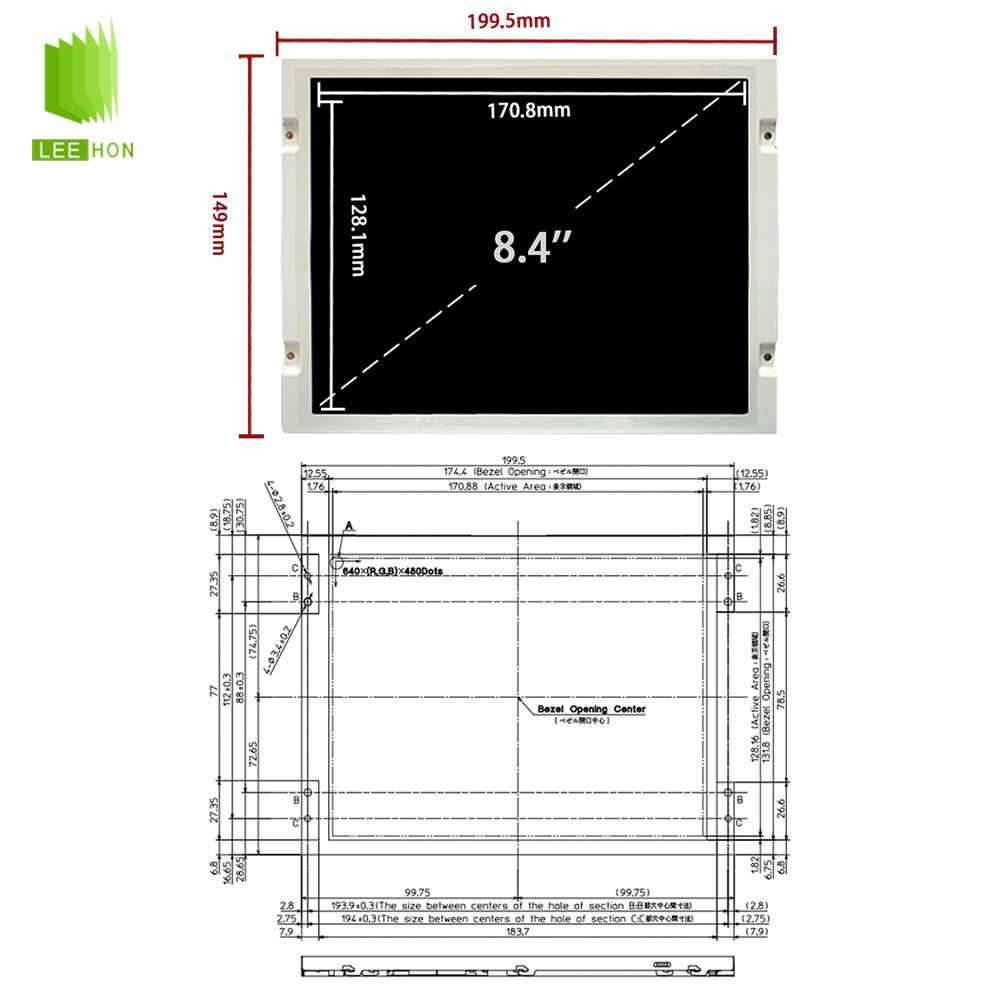

| 结构尺寸 | 显示尺寸(W×H) | 170.8×128.1 mm |
| 可视尺寸(W×H) | 174.9×132.2 mm | |
| 外观尺寸(W×H) | 199.5×149 mm | |
| 外观厚度 | 7.5/11.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |

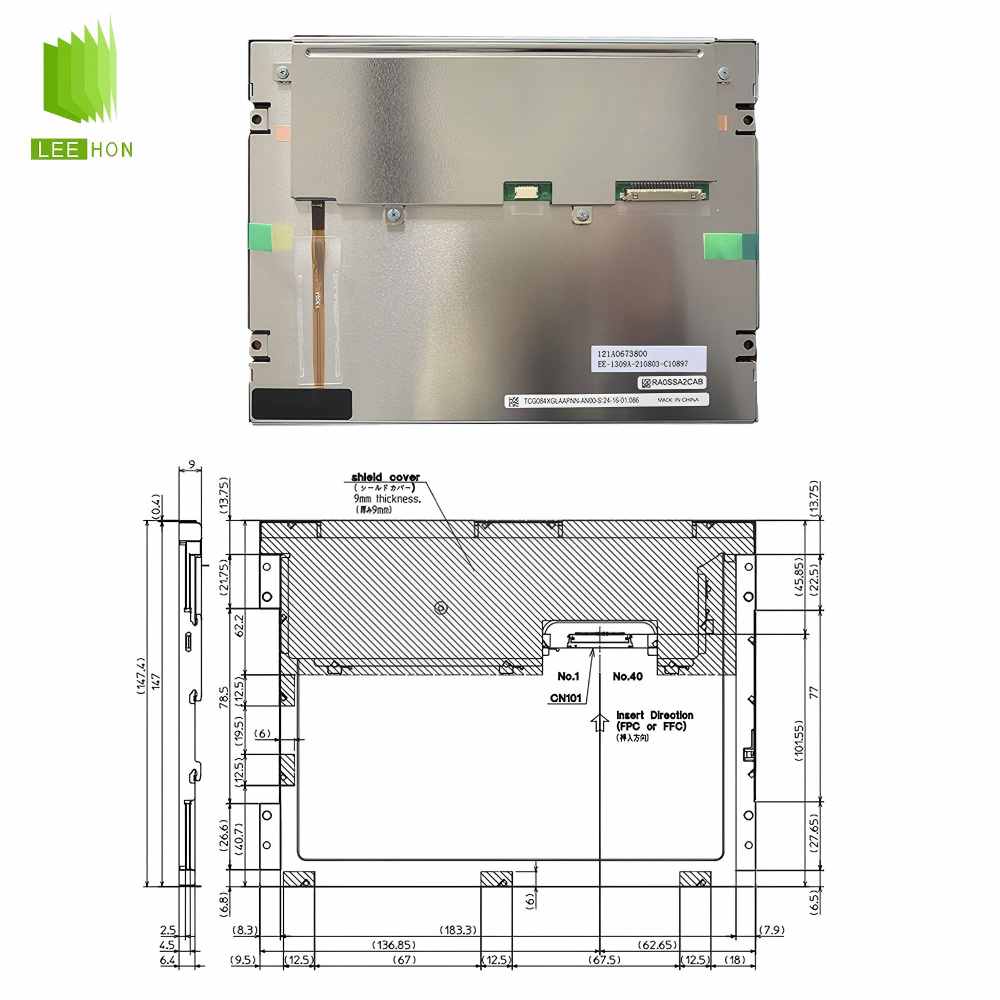

| 安装方式 | 安装方式 | Side mounting holes (4-M2) on left, right bezel, Face mounting holes (4-Φ3.4) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 313g (Typ.) | |
| 表面处理 | 雾面 | |
| 光学特征 | 亮度(cd/m²) | 1000 (Typ.) |
| 光学模式 | AWV，常黑显示，透射式 | |
| 对比度 | 600:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 色彩性能 | 色温 | 7106K |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 白场色度 | Wx:0.303; Wy:0.324 | |
| 1931色域 | NTSC比值 | 0.61 |
| sRGB覆盖率 | 0.82 | |
| Adobe RGB覆盖率 | 0.64 | |
| DCI-P3覆盖率 | 0.64 | |
| Rec.2020覆盖率 | 0.46 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 信号电气 | 电流输入 | 480/500mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20186-020E-11F | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 2串 | |
| 数量 | 2 strings | |
| 寿命(小时) | 50K (Typ.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 100mA (Typ.) |
| 电压输入 | 28.8/31.8/35.9V (Min./Typ./Max.) | |
| 功耗 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 脚定义 | BLE-6PINS-NNCAAC | |
常见问题
TCG084XGLAAPNN-AN00-S是京瓷（Kyocera）生产的8.4英寸a-SiTFT-LCD模组，采用XGA（1024×768）分辨率、1000cd/m²超高亮度、AWV（IPS类）广视角面板，工作温度范围宽达-30℃～+80℃，配备LVDS（1ch，6/8-bit）20pin接口，适合严苛工业与户外应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、车载显示终端、医疗仪器面板、户外或强光环境下的手持/固定设备、农业机械显示屏、运输系统以及需要超高亮度、广视角和宽温范围的rugged工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗或超薄设计的便携式消费电子产品、对成本极为敏感的大批量普通办公/消费显示应用、要求更高分辨率（例如FHD以上）的精细图像显示场景，以及不需要宽温或高亮度的室内常规低照度环境。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（8.4英寸、1024×768XGA）
接口类型（LVDS1ch6/8-bit，20pin）
亮度（1000cd/m²）与对比度（600:1）
工作温度范围（-30℃～+80℃）
背光类型（WLED，无内置LEDDriver）以及整体机械尺寸（199.5×149×11mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（20pinLVDS具体顺序、6/8-bit位宽与极性）、分辨率与时序兼容性（XGA1024×768与其他分辨率面板的差异）、机械外形尺寸与安装孔位置、宽温与高亮度特性（普通面板无法满足-30～+80℃或1000nits要求），以及AWV广视角面板与TN面板在视角、色彩和亮度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、亮度不足或温度异常失效。

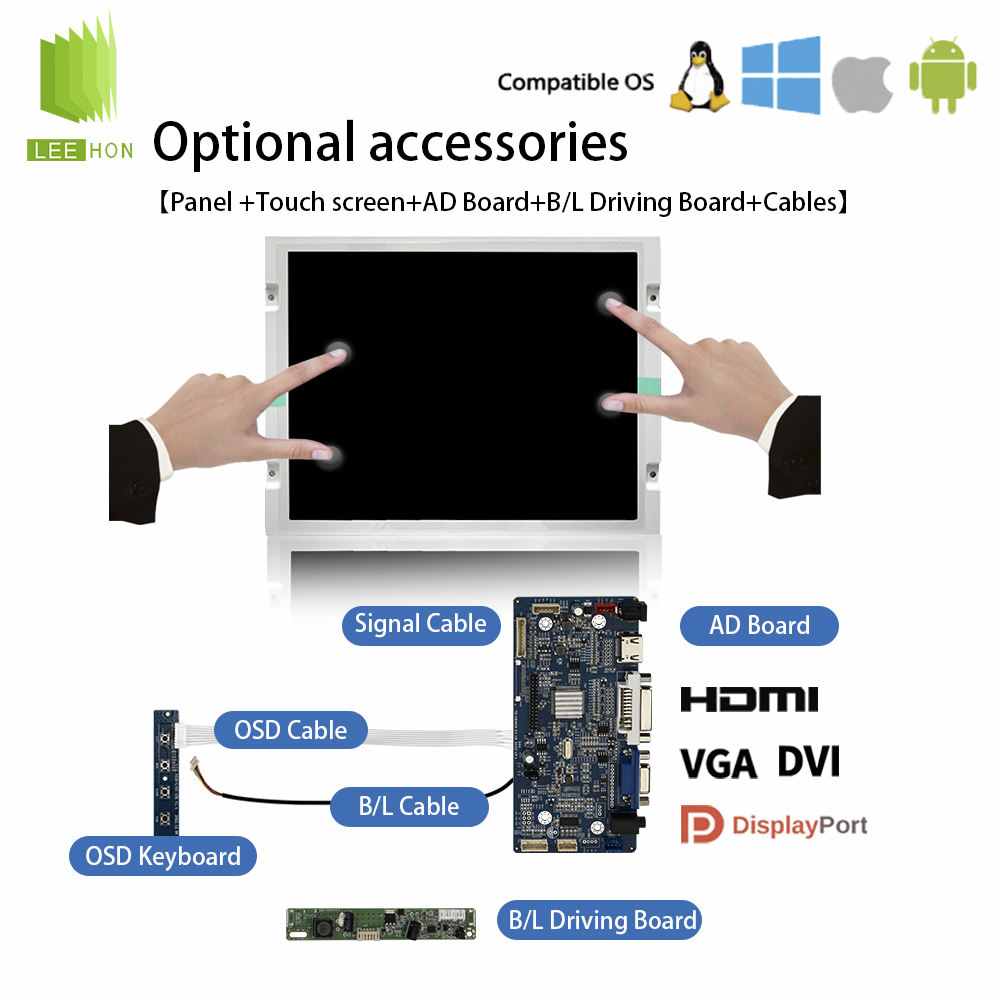

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持8.4英寸XGA（1024×768）分辨率的投射电容或电阻触摸屏（本型号可选配5-wire电阻触摸），并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持1024×768@60Hz、LVDS1ch6/8-bit20pin输出，并能提供稳定高电流背光恒流驱动的工业级驱动板（支持宽温范围）；
线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光在高温/低温下异常。
如需该型号与TCG084XGLAAPNN-AN20-S的详细规格对比（两者亮度相同，主要差异可能在于背光驱动或其他细微配置）联系立煌科技。
