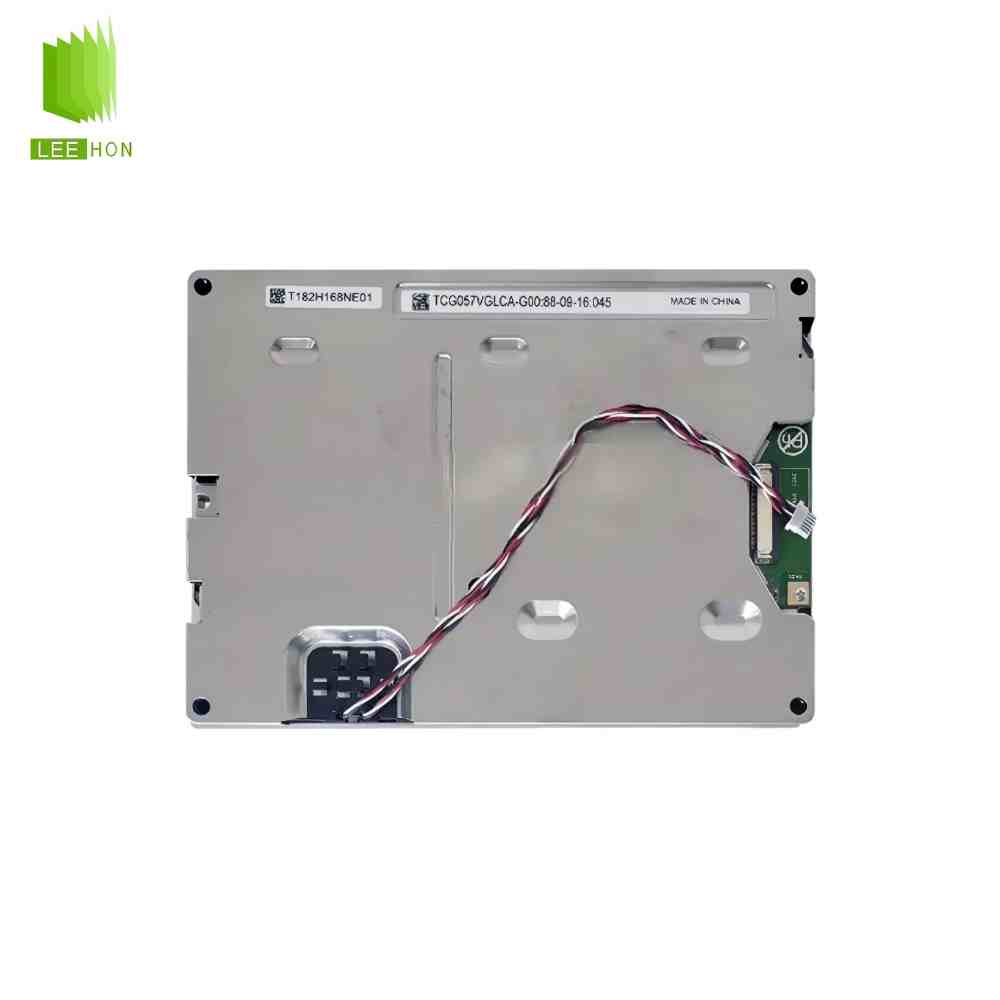

| 京瓷液晶模组TCG057VGLCT-H50-S 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 京瓷 |
| 型号 | TCG057VGLCT-H50-S | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 5.7" | |
| 别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |
| 结构尺寸 | 显示区域(mm) | 115.2(H) × 86.4(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 144(H) × 104.8(V) | |
| 外观厚度(mm) | 14.8±0.8 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 触摸面板 | 信号接口 | FPC |
| 触摸技术 | 4线电阻触摸屏 | |
| 信号种类 | - | |
| 同时触点 | - | |
| 触摸控制器 | 不含控制器 | |
| 操作系统 | - | |
| 安装方式 | - | Rear mounting holes (4-Φ2.6) |
| 其它参数 | 重量 | 250g (Typ.) |
| 表面处理 | 雾面，Hard coating (2H) | |
| 光学详情 | 显示亮度 | 640 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥5) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | - | |
| 响应时间(ms) | 10/25 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.320; Wy:0.340 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6066K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.72 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 150/195mA (Typ./Max.) | |
| 信号类型 | - | Parallel RGB (1 chch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9632S-33Z02-GF1 | |
| 脚距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 数量 | 1 pcs | |
| 脚定义 | DRGB-33P1C6B-020A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 50K (Typ.) Hours | |
| 灯管电气 | 电压供应 | 18.0/21.2V (Typ./Max.) |
| 电流供应 | 60mA (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | PHR-4 | |
| 脚距 | 2.0 mm | |
| 脚数 | 4 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-4PINS-AACC | |
| 光源驱动 | - | 无 |
TCG057VGLCT-H50-S液晶屏常见问题
Q1：TCG057VGLCT-H50-S 的尺寸与分辨率是多少？
A：为 5.7 英寸 工业级 TFT-LCD 模组，分辨率 640×480（VGA），显示比例 4:3。
Q2：这款屏的亮度、对比度和可视角度如何？
A：典型亮度 800 cd/m²（高亮型），对比度 500:1；可视角度典型为 80/80/80/80°（左 / 右 / 上 / 下），属于宽视角工业屏规格。
Q3：TCG057VGLCT-H50-S 采用什么接口和供电？
A：一般为 并行 RGB 接口，常见 33pin 接口定义；模组主供电多为 3.3V，背光为独立 LED 供电，需外接背光驱动电路。
Q4：它的工作温度范围和适用场景是什么？
A：工作温度典型为 -20℃～+70℃，宽温设计；主要用于 工业 HMI、工控设备、车载显示、医疗仪器、户外手持终端 等工业级场景。
Q5：TCG057VGLCT-H50-S 带触摸功能吗？
A：该型号本身 不带集成触摸屏，为纯显示模组；如需触控，可外贴电阻式或电容式触摸面板配套使用。
