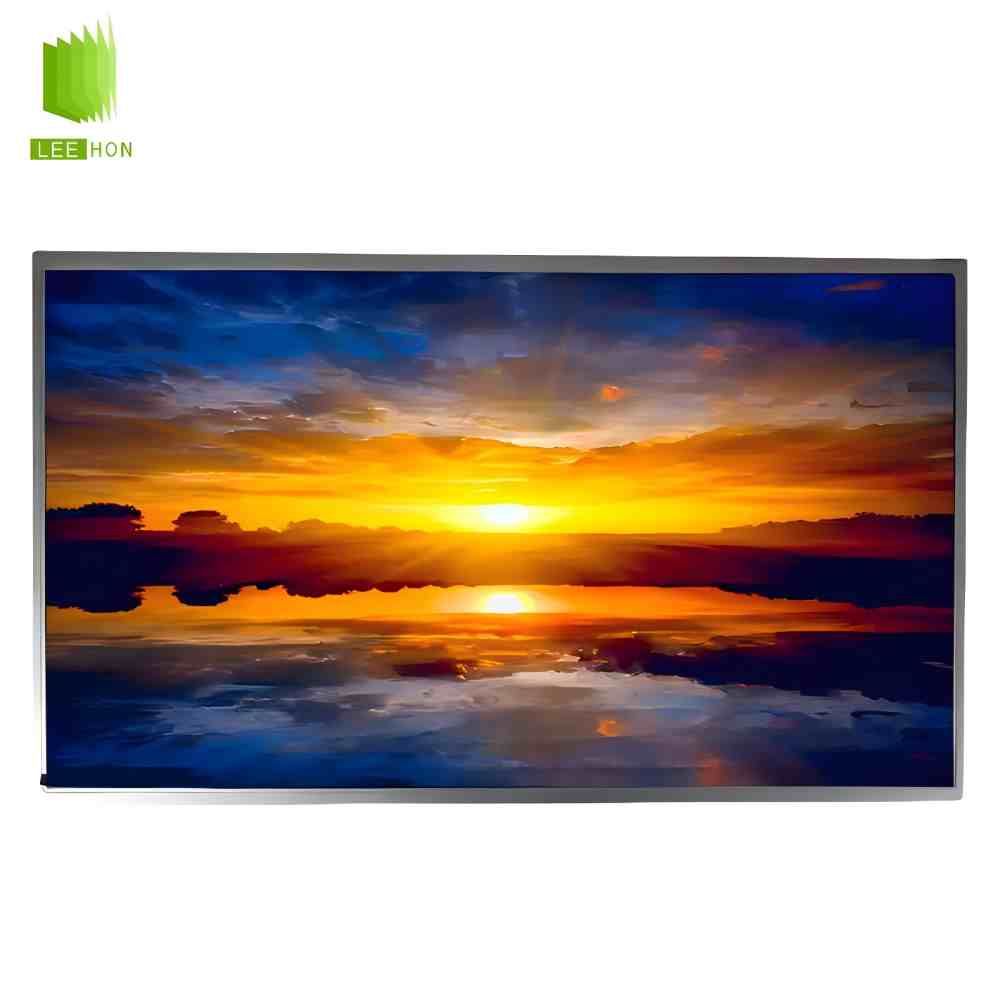

| 友达32寸LCD液晶显示屏P320HVN04.6 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | P320HVN04.6 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| 适用于 | - | 数字标牌，户外高亮 |
| 典型特征 | - | 风景模式 / 肖像模式，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 Hi-Tni LC (-40~110℃), Sunglasses Readability Landscape Mode |
| 备注信息 | - | Hi-Tni LC (-40~110℃), Sunglasses Readability Landscape Mode |
| 屏幕尺寸 | 屏幕尺寸 | 32.0吋 |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.12125×0.36375 mm | |
| 像素间距(W×H) | 0.36375×0.36375 mm [69PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 698.4×392.85 mm |
| 可视尺寸(W×H) | 703.4×397.9 mm | |
| 外观尺寸(W×H) | 719.2×413.7 mm | |
| 外观厚度 | 10/26.3 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 外观样式 | - | |
| 其它特征 | 表面防护 | - |
| 重量 | 4.70Kgs (Typ.) | |
| 表面处理 | 雾面 (Haze 28%)，Hard coating (3H) | |
| 光学特征-基本信息 | 亮度(cd/m²) | 1500 (Typ.) |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 对比度 | 4000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 光学特征-基本信息 | 响应速度 | 8 (Typ.)(G to G) (ms) |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.7M (8-bit) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.76 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.79 | |
| Rec.2020覆盖率 | 0.57 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变动 | - | 1.33 (Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 功率总耗 | - | 89.6W (Typ.) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 电流输入 | 0.8/0.86A (Typ./Max.) |
| 电压输入 | 12.0V (Typ.) | |
| 功耗 | 9.6/11.52W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 信号接口 | 品牌 | 航空电子 |
| 型号 | FI-RTE51SZ-HF | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 脚定义 | - | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Typ.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HRL-NH | |
| 数量 | 1 pcs | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | 3.33/3.67A (Typ./Max.) |
| 电压输入 | 24.0±1.2V | |
| 功耗 | 80/88W (Typ./Max.) | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合高亮数字标牌、工业显示终端、自助设备、橱窗屏、强环境光下的商显设备。原因很直接：它是31.5英寸FHD，官方规格写明高亮、广视角、24/7，并且典型亮度能确认到1500cd/m²。它不太适合主板没有LVDS输出的方案，也不太适合需要超宽温工作的项目，因为这版的工作温度确认是0~50℃。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：31.5英寸、1920×1080；
2）接口类型：2channelLVDS；
3）显示区尺寸：698.4×392.85mm；
4）外形尺寸：719.2×413.7×25.7mm；
5）亮度和温区：典型1500cd/m²，工作温度0~50℃。
这几项先对上，主板、结构和应用环境才算真正匹配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样31.5寸、同样FHD”，而是LVDS通道方式、安装方向和温区边界。这块屏规格书明确写的是2channelLVDS，并且支持Portrait/Landscape，但默认放置方向有要求：横屏默认T-Con在上侧，竖屏默认T-Con在右侧。如果替代屏虽然尺寸接近，但接口通道、默认安装方向或工作温区不同，就很容易出现点不亮、画面方向不对、整机环境不适配的问题。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×1080/60Hz的双通道LVDS，否则联调时最容易黑屏或花屏。再说线束：不能只看“接口能不能插上”，还要核对双通道LVDS的数据和时钟链路是否对应。
如果项目要配触摸，当前我能确认的是供应页面写了Touch:Optional，也就是触摸不是屏体默认固定配置，更稳妥的做法是把液晶模组和触摸方案分开核对，不要默认任意触摸盖板都能直接通用。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点：
第一，它规格书明确支持24/7，但这不等于整机可以忽略散热；
第二，它写明RotateFunctionUnachievable，也就是不能按“可旋转显示模组”去理解；
第三，它在横屏模式下可通过偏振太阳镜看到图像，这对部分户外或车载观察场景是个实际优势。
另外，背光寿命指标确认是LEDMTTF50K小时，做整机时仍要把散热、供电余量和长期亮度管理一起考虑
