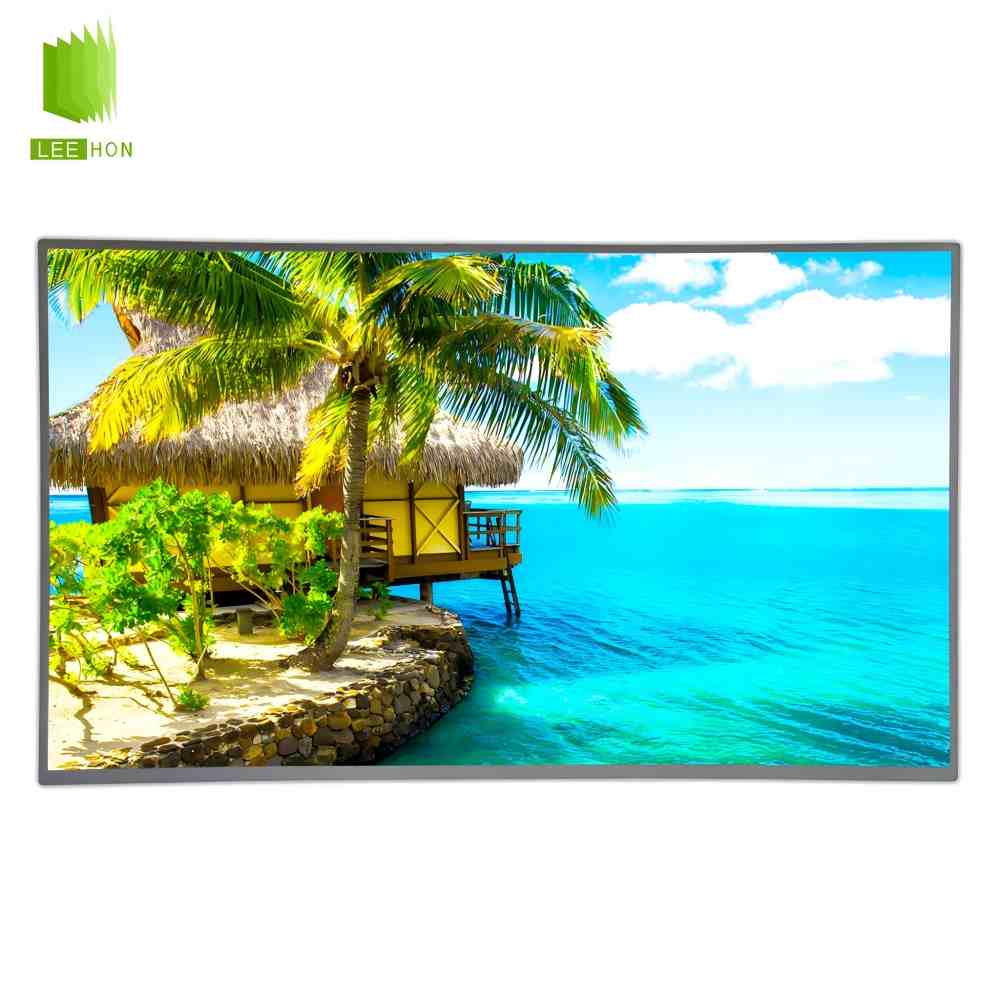

| 友达32寸LCD工业液晶模组P320HVN07.2 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | P320HVN07.2 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 32.0吋 | |
| 适用于 | 户外高亮、数字标牌 | |
| 最大额定值 | 工作温度 | -20 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.04G (10.2 m/s²) | |
| RoHS | - | |
| 典型特征 | - | 风景模式 / 肖像模式，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 Hi-Tni LC (-40~110℃), Sunglasses Readability Portrait Mode |
| 备注信息 | - | Hi-Tni LC (-40~110℃), Sunglasses Readability Portrait Mode |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.12125×0.36375 mm | |
| 像素间距(W×H) | 0.36375×0.36375 mm [69PPI] | |
| 结构尺寸 | 显示尺寸 | 698.4(W)×392.85(H) mm |
| 外观尺寸 | 721.2(W)×415.65(H) mm | |
| 可视尺寸 | 701.4(W)×395.85(H) mm | |
| 外观厚度 | 33.8/58.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观形状 | - | |
| 安装方式 | - | Rear mounting holes |
| 其它详情 | 重量 | 5.2.0Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 28%)，Hard coating (3H) | |
| 光学详情-基本信息 | 亮度(cd/m²) | 2500 (Typ.) |
| 对比度 | 5000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 8 (Typ.)(G to G) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.54 |
| sRGB覆盖率 | 0.76 | |
| Adobe RGB覆盖率 | 0.56 | |
| DCI-P3覆盖率 | 0.56 | |
| Rec.2020覆盖率 | 0.4 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 输入电流 | 0.8/0.96A (Typ./Max.) |
| 输入电压 | 12.0V (Typ.) | |
| 功耗 | 9.6/11.52W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 航空电子 |
| 型号 | FI-RTE51SZ-HF | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 直下式光源 | |
| 数量 | - | |
| 灯管形状 | - | |
| 寿命 | - | 50K (Min.) 小时 |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HRL-NH | |
| 数量 | 1 pcs | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 3.8/4.18A (Typ./Max.) |
| 输入电压 | 24.0±1.2V | |
| 功耗 | 91.2/100.3W (Typ./Max.) | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合户外高亮数字标牌、工业显示终端、自助设备、橱窗屏、强环境光下的商显设备。原因很直接：它是31.5英寸FHD，亮度能确认到2500cd/m²，并且规格书明确写了支持24/7使用。它不太适合主板没有LVDS输出的方案，也不太适合把它当普通室内消费屏那样去做，因为它本身是高亮工业路线，结构、散热和供电都要按工业显示思路来配。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：31.5英寸、1920×1080；
2）接口类型：2channelLVDS；
3）显示区尺寸：698.4×392.85mm；
4）外形尺寸：721.2×415.65×33.8mm；
5）工作温度：-20~60℃。
这几项先对上，主板、结构和环境边界才算真正匹配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样31.5寸、同样FHD”，而是接口链路、安装方向和高亮等级。这块屏规格书明确写的是2channelLVDS，而且支持Portrait/Landscape，但默认摆放方向有要求：横屏时T-Con在下侧，竖屏时T-Con在左侧。
如果替代屏虽然尺寸接近，但LVDS通道方式、安装方向要求或亮度等级不同，就很容易出现点不亮、显示方向不对、户外效果明显变差。另外，规格书还特别说明：它在竖屏模式下可通过偏振太阳镜看到图像，这也是替代时很容易被忽略的点。
Q4：配驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×1080/60Hz的双通道LVDS，否则联调时最容易黑屏或花屏。再说线束：这类高亮大屏不适合只看“接口能不能插上”，还要核对LVDS通道定义、供电脚、背光相关控制是否一致。规格书里还特别提醒，信号线和导电材料要远离LEDdriverinductor，否则可能带来显示异常、噪声和温升。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏在使用上有几条很关键：
第一，安装时要避免不均匀受力和扭曲应力，规格书明确要求通过四角或四边安装孔固定，并保证安装结构有足够强度。
第二，要重视散热设计，规格书直接写了要采用散热结构以满足温度规范。
第三，清洁和保护偏光片时不能随意用酒精、丙酮、甲苯这类溶剂，长时间水滴残留也要尽快擦掉。
第四，保护膜撕除时会产生静电，要慢慢撕，避免ESD风险。
第五，长时间显示固定画面，规格书也明确提醒会有残影风险。
