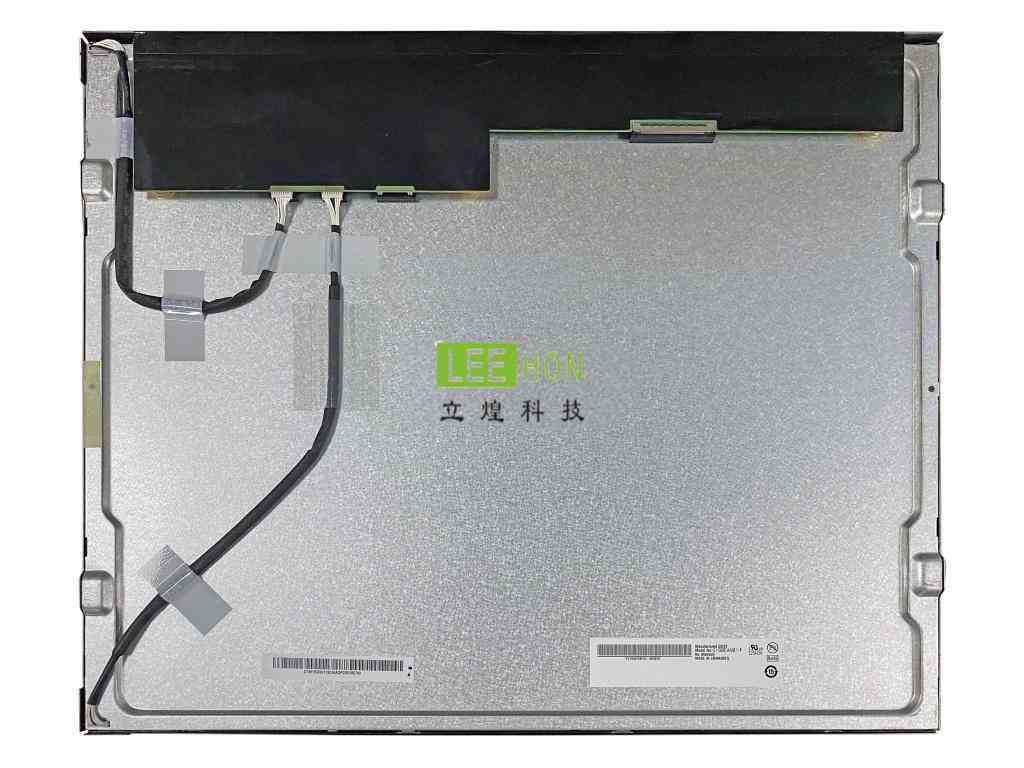

| 友达液晶模组G190EAN01.6 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G190EAN01.6 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 19.0" | |
| 型号别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1280(RGB)×1024, SXGA |
| 点间距(mm) | 0.098×0.294 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.294×0.294 (H×V) [86PPI] | |
| 结构尺寸 | 显示区域(mm) | 376.32(H) × 301.056(V) |
| 开口区域(mm) | 380.32(H) × 305.06(V) | |
| 外观尺寸(mm) | 396(H) × 324(V) | |
| 外观厚度(mm) | 15.8 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 5:4 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.70±0.15Kgs |
| 表面处理 | 雾面 | |
| 光学基础信息 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.299; Wy:0.315 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 7502K | |
| 亮度均匀性 | 1.25/1.33 (Max.)(5/9 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.67/0.8A (Typ./Max.) | |
| 功率消耗 | 3.35/4.0W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSLA-HF15 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24019RHD | |
| 脚距 | 1.25 mm | |
| 脚数 | 9 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | - | |
| 功率消耗 | 37.5W (Typ.) | |
G190EAN01.6液晶屏常见问题
Q1：G190EAN01.6 基础定位与分辨率？
A：友达 19 英寸工业 TFT-LCD，分辨率 1280×1024，是 G190EAN01.5 的升级优化版，画面均匀度与稳定性更强。
Q2：亮度、温区与画质参数？
A：典型亮度 350cd/m²，标配广视角，常规工作温区 0℃~70℃；优化背光配色，长期开机无发黄、偏色现象。
Q3：接口与供电规格是什么？
A：标准双通道 LVDS 工业接口，通用卡扣端子；3.3V 逻辑供电，WLED 背光支持 PWM 调光，兼容上代驱动板与屏线。
Q4：适配哪些使用场景？
A：机床操作屏、工业控制柜、医疗检测设备、监控大屏副屏、自助终端、嵌入式 19 寸工控一体机改造替换。
Q5：能直接替换 01.5 版本吗？
A：接口、分辨率、安装尺寸完全通用，可直插代换；仅按需微调驱动端色彩伽马，无需改动硬件排线与供电。
