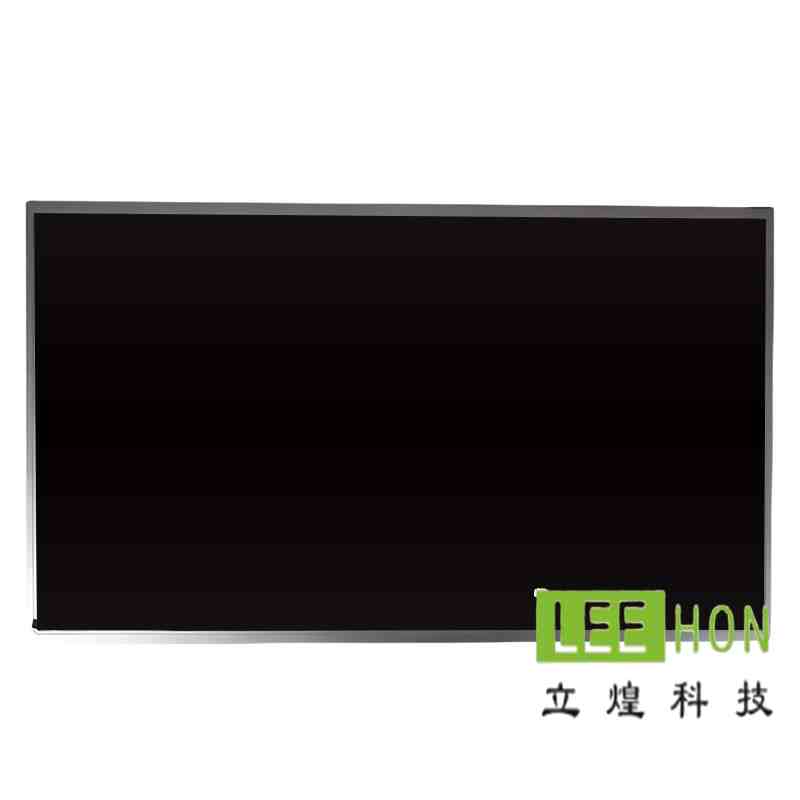

| 友达32寸LCD工业液晶模组P320HVN02.3 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | P320HVN02.3 | |
| 面板尺寸 | 32.0英寸 | |
| 面板应用 | 数字标牌 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.0G (9.8 m/s²) | |
| 典型特征 | - | sRGB，风景模式 / 肖像模式，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.12125×0.36375 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.36375×0.36375 mm (H×V) [69PPI] | |
| 结构尺寸 | 显示区域 | 698.4×392.85 mm (H×V) |
| 可视区域 | 703.4×397.9 mm (H×V) | |
| 外观尺寸 | 719.2×413.7 mm (H×V) | |
| 外观厚度 | 20.2/26.4 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观形状 | - | |
| 其它特征 | 重量 | 4.30Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 2%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 4000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 8 (Typ.)(G to G) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.76 |
| sRGB覆盖率 | 0.98 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.79 | |
| Rec.2020覆盖率 | 0.57 | |
| 工作频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HRL-NH | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 24.0±1.2V |
| 电流输入 | 1.35/1.62AmA (Typ./Max.) | |
| 功耗 | 32.4/38.8W (Typ./Max.) | |
| 信号系统 | LVDS | 2 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 12.0V (Typ.) |
| 电流输入 | 0.36/0.43A (Typ./Max.) | |
| 功耗 | 4.32/5.16W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-RE51SZ-HF | |
| 脚间距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合工业显示终端、数字标牌、橱窗屏、自助设备、长时间运行的商显设备。它是31.5英寸FHD，支持24/7，而且是双通道LVDS工业模组路线。
它不太适合主板没有LVDS输出的方案，也不太适合需要更宽工作温区的项目，因为目前能确认的工作温度是0~50℃。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：31.5英寸、1920×1080；
2）接口类型：2channelLVDS；
3）显示区尺寸：698.4×392.85mm；
4）外形尺寸：719.2×413.7×24mm；
5）工作温度：0~50℃。
这几项先对上，主板、结构和应用环境才算真正匹配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样31.5寸、同样FHD”，而是LVDS通道方式、安装方向和是否支持偏振太阳镜可视。这块屏规格书明确写了2channelLVDS，并且支持Portrait/Landscape，但默认方向有要求：横屏默认T-Con在下侧，竖屏默认T-Con在左侧。
如果替代屏虽然尺寸接近，但接口通道、安装方向或光学特性不同，就很容易出现点不亮、显示方向不对、现场观感变化这些问题。规格书还明确写到：它在横屏模式下可通过偏振太阳镜看到图像。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×1080/60Hz的双通道LVDS，否则联调时最容易黑屏或花屏。再说线束：不能只看“接口能不能插上”，还要核对双通道LVDS的数据与时钟链路是否对应。
如果项目要配触摸，更稳妥的做法是把液晶模组和触摸方案分开核对；目前公开分销页面写的是Touch:Optional，说明触摸不是这个屏体型号里默认固定的一部分。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点：
第一，规格书明确写了RotateFunctionUnachievable，也就是不能按“可旋转显示模组”去理解；
第二，规格书提醒长时间固定显示同一画面容易产生残影；
第三，模组内部有高频电路，系统端要做好EMI抑制、接地和屏蔽；
第四，存储和使用时还要注意防凝露，否则可能带来污斑或电接触问题。
