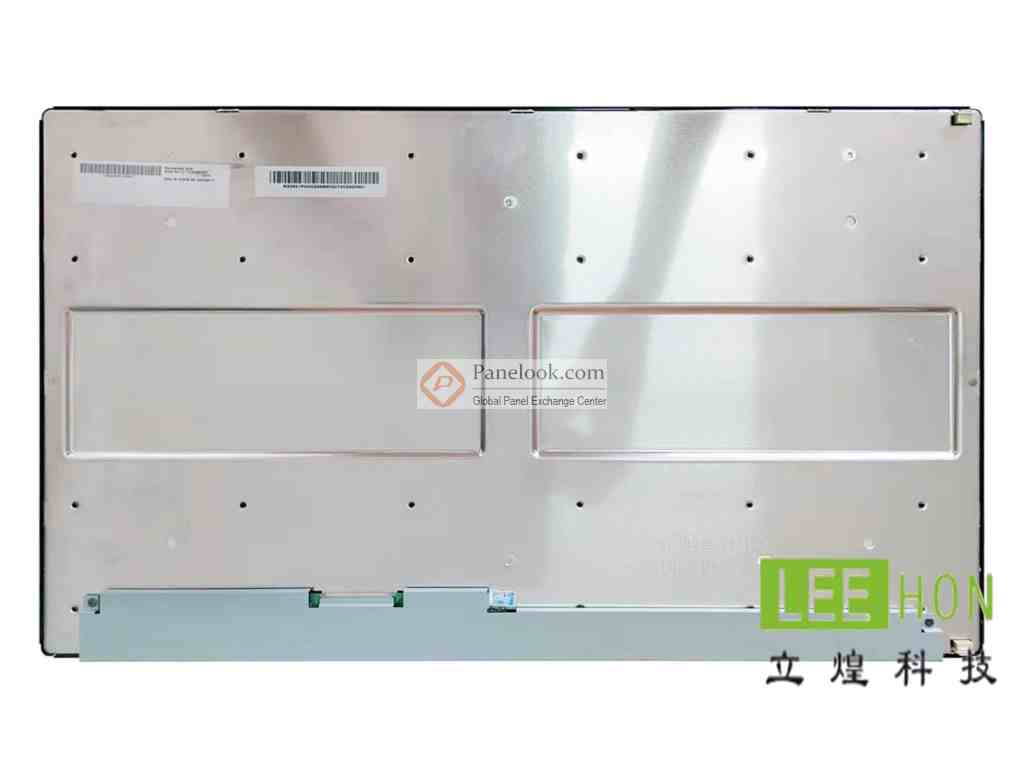

P215HAN02.0友达21.5寸LCD工业液晶显示屏幕LVDS接口

常见问题

这是一款21.5英寸、1920×1080、1500亮度、双通道LVDS、带背光接口、广视角的高亮工业液晶屏，属于强环境光下可读性很强的FHD工控屏。

Q1：这块屏适合什么设备？

更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光设备、半户外显示设备。公开资料显示它是21.5寸、1920×1080、约1500cd/m²、89/89/89/89广视角，同时应用定位偏工业高亮显示，所以比普通250nit、300nit、500nit的21.5寸屏更适合环境光更强、需要更高可视性的项目。

Q2：不适合什么场景？

它不太适合只追求低成本普通室内显示的项目，因为这块屏本身就是高亮工业方案，规格明显高于基础需求。它也不适合只支持eDP的主板平台，因为公开资料明确写到它采用LVDS数据接口，并给出了LVDS数据格式说明。另一个不太适合的情况是整机对厚度、散热和电源能力特别敏感的轻薄设备，因为这类高亮屏的背光功耗和结构要求通常都会更高。前两点来自公开资料，后一点是高亮项目的工程判断。

Q3：选型时先核对哪几个关键参数？

先核对分辨率和尺寸。P215HAN02.0是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。

再核对接口和信号体系。公开规格书明确给出了LVDSDataFormat和LVDSSpecification，说明它走的是双通道LVDS路线，不是eDP。这个点在选驱动板时最关键。

然后看亮度、视角和显示模式。这块屏常见参数是1500nit、1000:1、89/89/89/89、AHVA/NormallyBlack，说明它不只是高亮，侧看一致性也比TN屏更好。

最后看显示区和外形尺寸。公开资料里常见有效显示区约476.064×267.786mm，外形尺寸约501.1×292.2mm。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。

Q4：替代时最容易出错的点是什么？

最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏是1500nit，和普通250nit、300nit、500nit的21.5寸屏不是同一档，现场观感会差很多。

第二点，是只看“都是LVDS”，不继续核对双通道、线序、供电脚和背光控制脚。规格书虽然明确给了LVDS接口说明，但实际项目里白屏、花屏、色阶异常，常常都出在线束和位宽没核准。这句前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。

第三点，是忽略背光供电不是普通小屏思路。规格书写到它的背光是2条灯条、每条68颗LED、4串17并组，推荐工作时每串47mA，典型LED串电压约95.2V，背光功耗约35.8W。这说明它不是“随便一块驱动板就能稳带”的类型。

第四点，是忽略它并不是带整合触控或整合背光控制的整机件。规格书给出了独立背光连接器CN2/CN3，做替代时要连背光供电部分一起核，不要只盯着LCD信号接口。

Q5：配触摸、驱动板、线束时要注意什么？

配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏公开资料里的有效显示区约476.064×267.786mm，外形约501.1×292.2mm，不能只按“21.5寸通用”去配总成。

配驱动板时，至少要确认驱动板原生支持1920×1080、双通道LVDS，并继续确认背光控制方式。因为规格书明确写了LVDS接口，同时背光侧还有独立连接器和高压LED串参数，不能只看逻辑信号能不能出图。

配线束时，重点核对LVDS主接口座子、背光连接器、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。特别是这块屏的背光连接器规格书已经单独列出型号和脚位，说明线束不能按普通低亮21.5寸屏的思路去想当然通用。

Q6：这块屏找替代型号时，优先怎么筛？

建议按这个顺序筛：

21.5寸→1920×1080→双通道LVDS→高亮约1500nit→广视角→显示区476.064×267.786附近→外形501.1×292.2附近→背光高压多串方案。

这样筛会比只按“21.5寸FHD屏”找更稳，因为P215HAN02.0的关键点不只是尺寸和分辨率，还包括1500nit高亮、双通道LVDS、独立高压背光方案和工业应用属性这几个组合特征。
