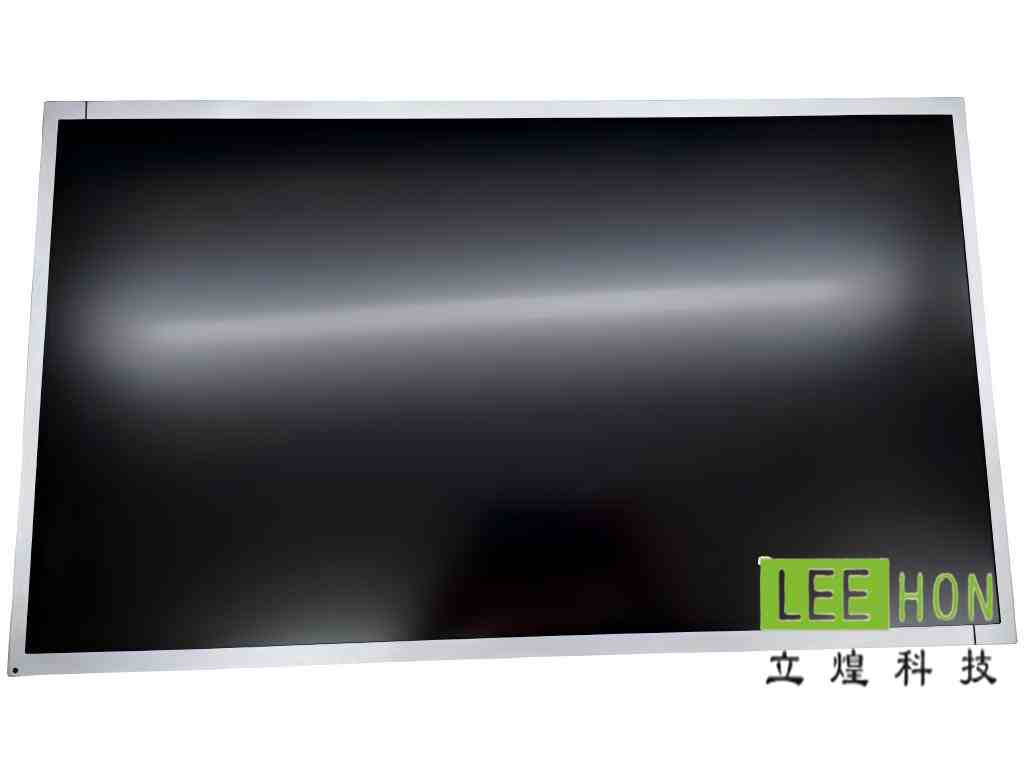

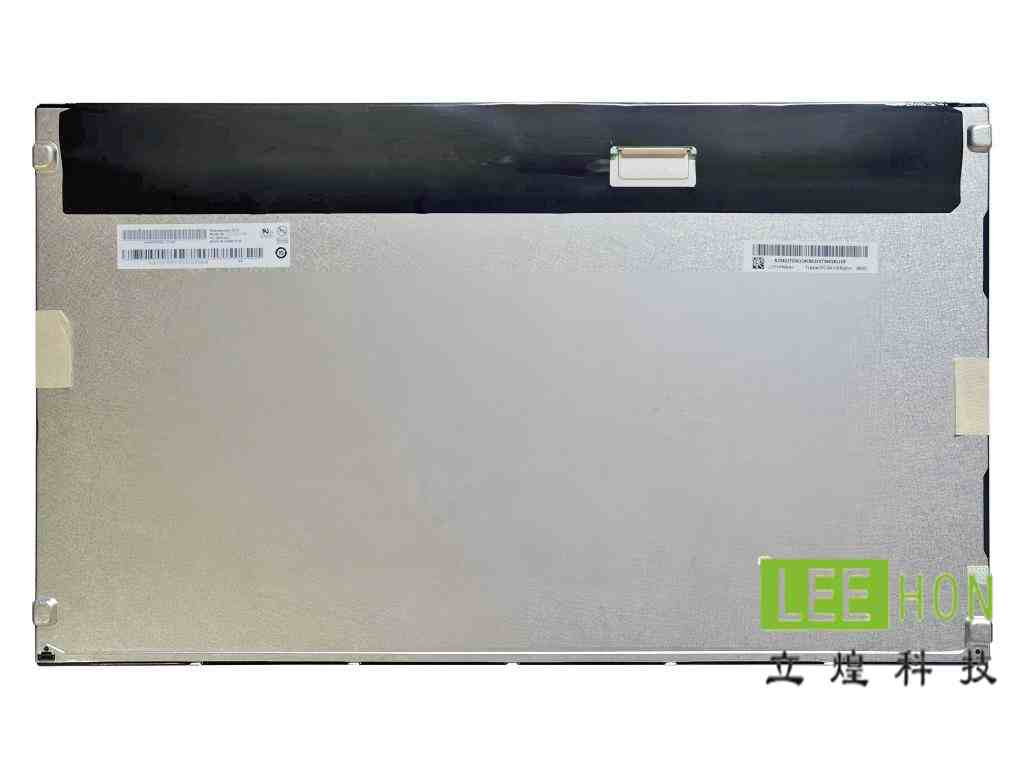

| 友达21.5寸LCD工业液晶模组P215HVN01.2 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | P215HVN01.2 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 数字标识 | |
| 对角尺寸 | 21.5" | |
| 应用环境 | 存储温度 | -20 ~~ 60 °C |
| 工作温度 | 0 ~~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，端子正装，表面雾面 TCO 7.0 Compliance |
| 备注信息 | - | TCO 7.0 Compliance |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.08275×0.24825 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.24825×0.24825 (H×V) [102PPI] | |

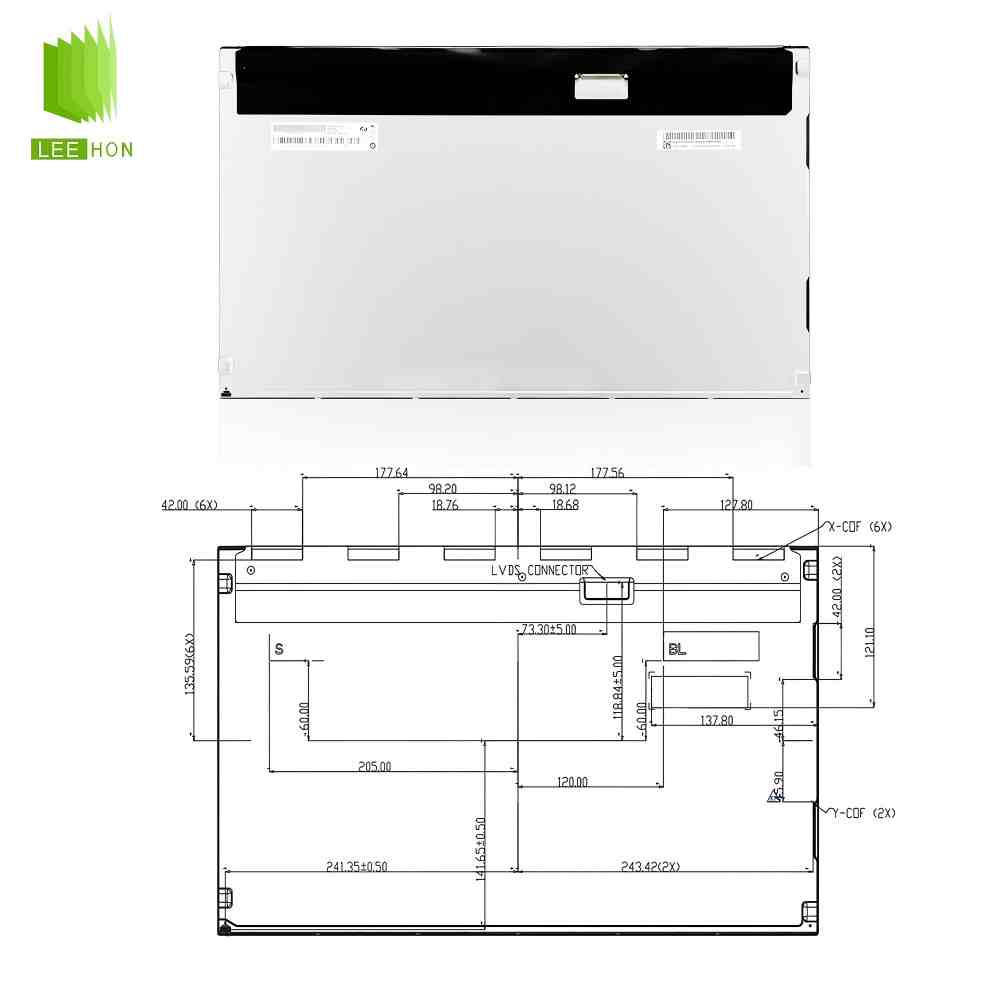

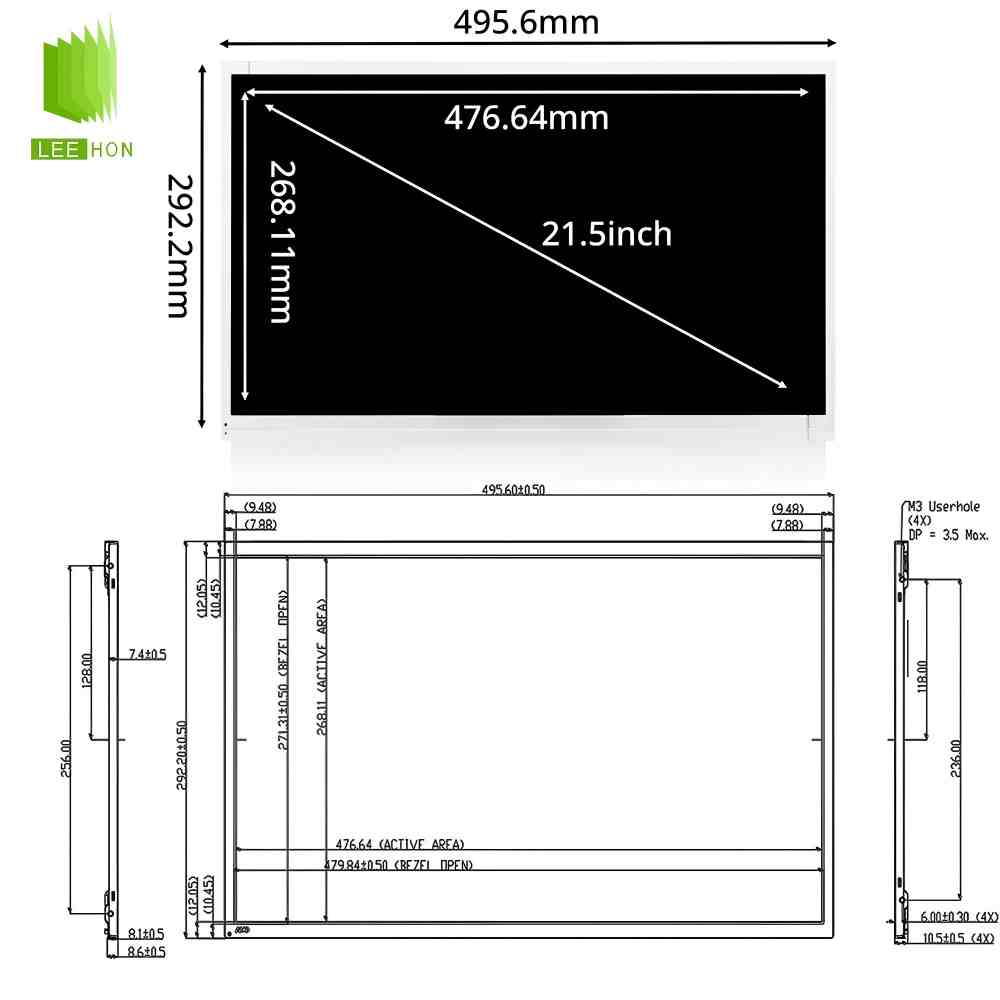

| 结构尺寸 | 显示区域(mm) | 476.64(H) × 268.11(V) |
| 开口区域(mm) | 479.84(H) × 271.31(V) | |
| 外观尺寸(mm) | 495.6(H) × 292.2(V) | |
| 外观厚度(mm) | 7.4/11 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.67Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 3000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | VA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 13/5 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 14.3W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.62/0.74A (Typ./Max.) | |
| 功耗 | 3.1/3.7W (Typ./max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 禾昌 |
| 型号 | AL230F-A0G1D-P | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 4串 | |
| 位置 | 侧入式光源(底部) | |
| 数量 | 15S4P | |
| 是否可换 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 46.5/51V (Typ./Max.) |
| 电流供应 | 60/66mA (Typ./Max.) | |
| 功耗 | 11.2W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21R | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 背光驱动 | - | 无 |
常见问题
这是一款21.5英寸、1920×1080、250亮度、LVDS30pin、广视角的工业液晶屏，属于标准亮度FHD大尺寸工控屏，更适合室内设备和长期稳定显示场景。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、室内信息显示设备这类需要21.5寸+FHD全高清+广视角的项目。公开资料显示它是21.5寸、1920×1080、约250cd/m²、89/89/89/89视角、VA/NormallyBlack，所以更偏室内工业显示和长期稳定运行场景。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏公开亮度常见是250nit，不属于高亮户外屏。它也不适合只支持eDP的主板平台，因为公开资料较一致地指向它采用LVDS。另外，它更像标准室内工业屏，不是宽温高亮那一路。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。P215HVN01.2是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。再核对接口、针数和供电，公开资料显示它采用LVDS30pin（2ch,8-bit），5.0V。然后看亮度、视角和显示模式，常见参数是250nit、3000:1、89/89/89/89、VA/NormallyBlack。最后看显示区和外形尺寸，公开资料常见有效显示区约476.64×268.11mm，外形约495.6×292.2×10.6mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏常见是250nit，和你前面发过的500nit、1000nit、1500nit版本不是同一档，现场观感会差很多。
第二点，是只看“都是LVDS30pin”，不继续核对双通道、线序、供电脚和背光控制脚。公开资料能确认它是30pin、2ch-LVDS、5V，但项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。
第三点，是忽略背光不带Driver。公开资料显示它采用WLED[15s4p]、30KHours、WithoutDriver，所以替代时不能只看LCD逻辑接口，还要单独确认背光供电和调光方式。
第四点，是忽略它和P215HAN02.0这类高亮版本的定位差别。两者都可能是21.5寸FHD，但一个是标准亮度，一个是高亮方案，不能按“同尺寸同分辨率”理解成通用。前面三点有公开资料支撑，最后一点是基于你前面同系列高亮型号对比得出的工程判断。

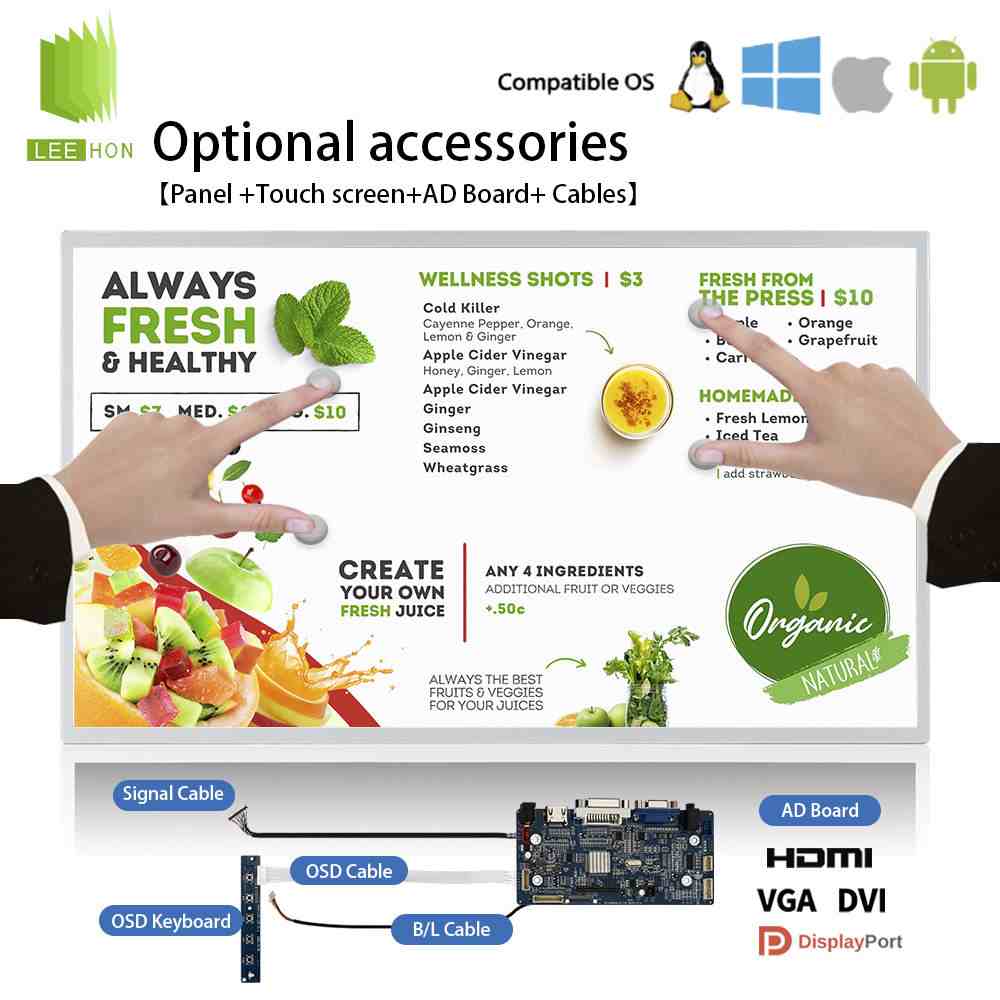

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏公开资料里的有效显示区约476.64×268.11mm，外形约495.6×292.2mm，不能只按“21.5寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、30pin、2ch-LVDS、5V，再继续确认背光控制逻辑。因为公开资料明确它是LVDS30pin，而且背光不带Driver。
配线束时，重点核对30pin主接口座子、背光接口、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。规格书还单独给了背光连接器信息和针脚定义，所以这块屏不能按“普通21.5寸FHD屏”思路想当然通用。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→2ch-LVDS30pin→5V→VA/广视角→亮度约250nit→显示区476.64×268.11附近→外形495.6×292.2×10.6附近→背光无Driver。
这样筛会比只按“21.5寸FHD屏”找更稳，因为P215HVN01.2的关键点不只是尺寸和分辨率，还包括LVDS30pin、5V、250nit、VA高对比和无背光驱动这几个组合特征。
