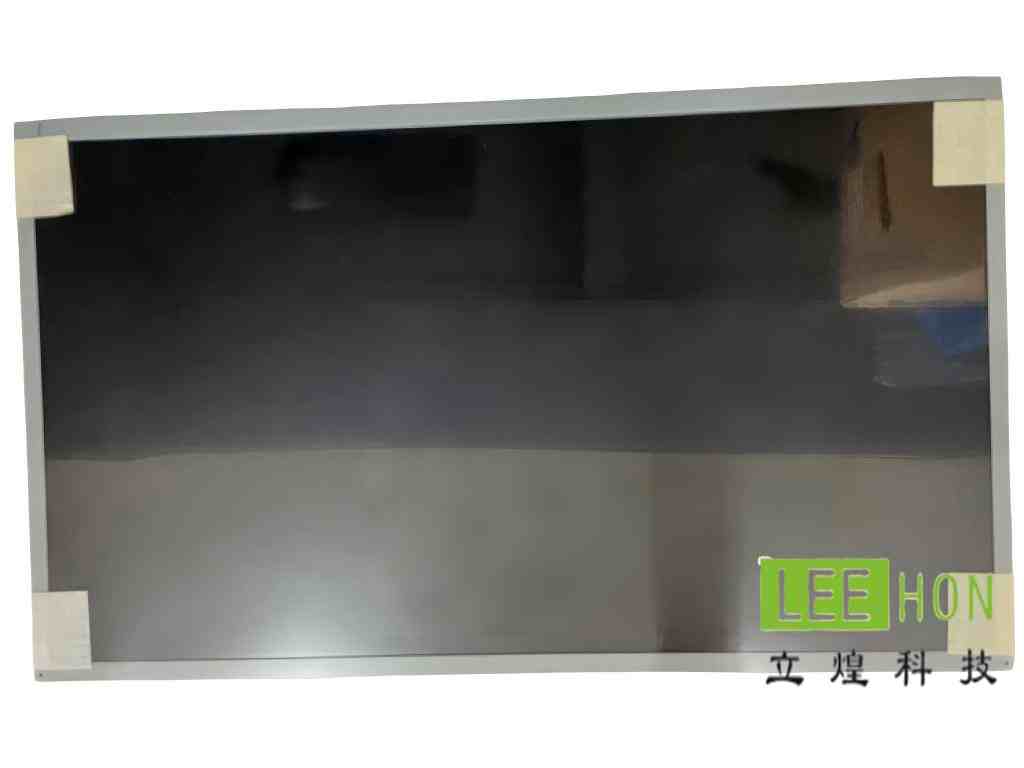

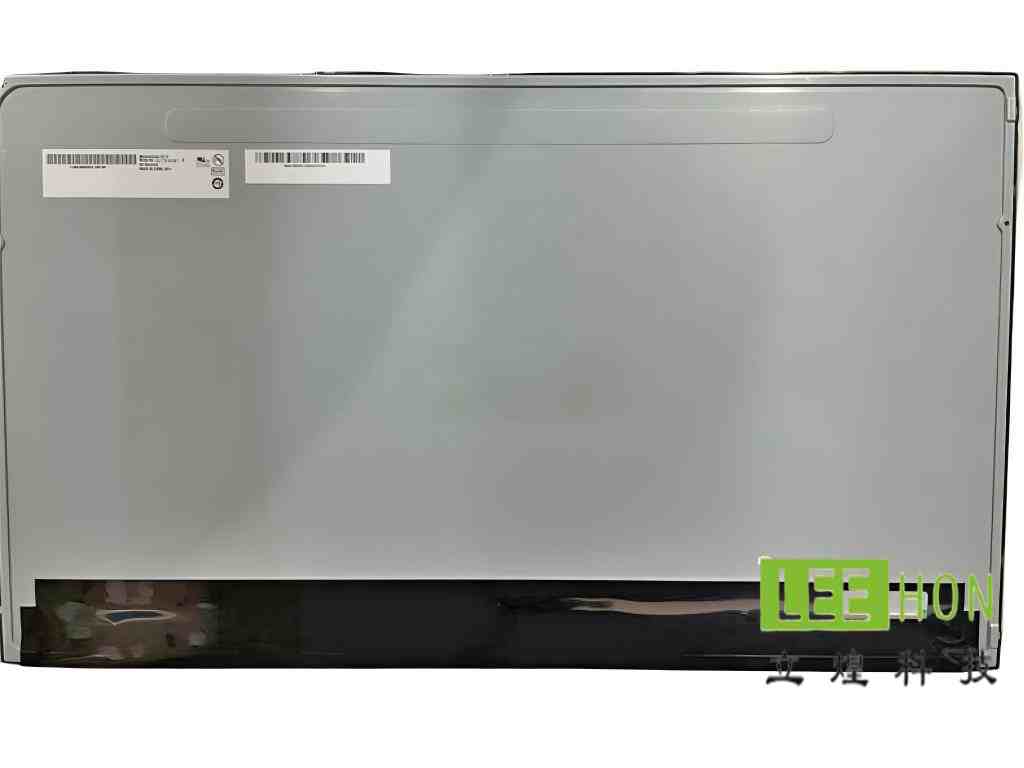

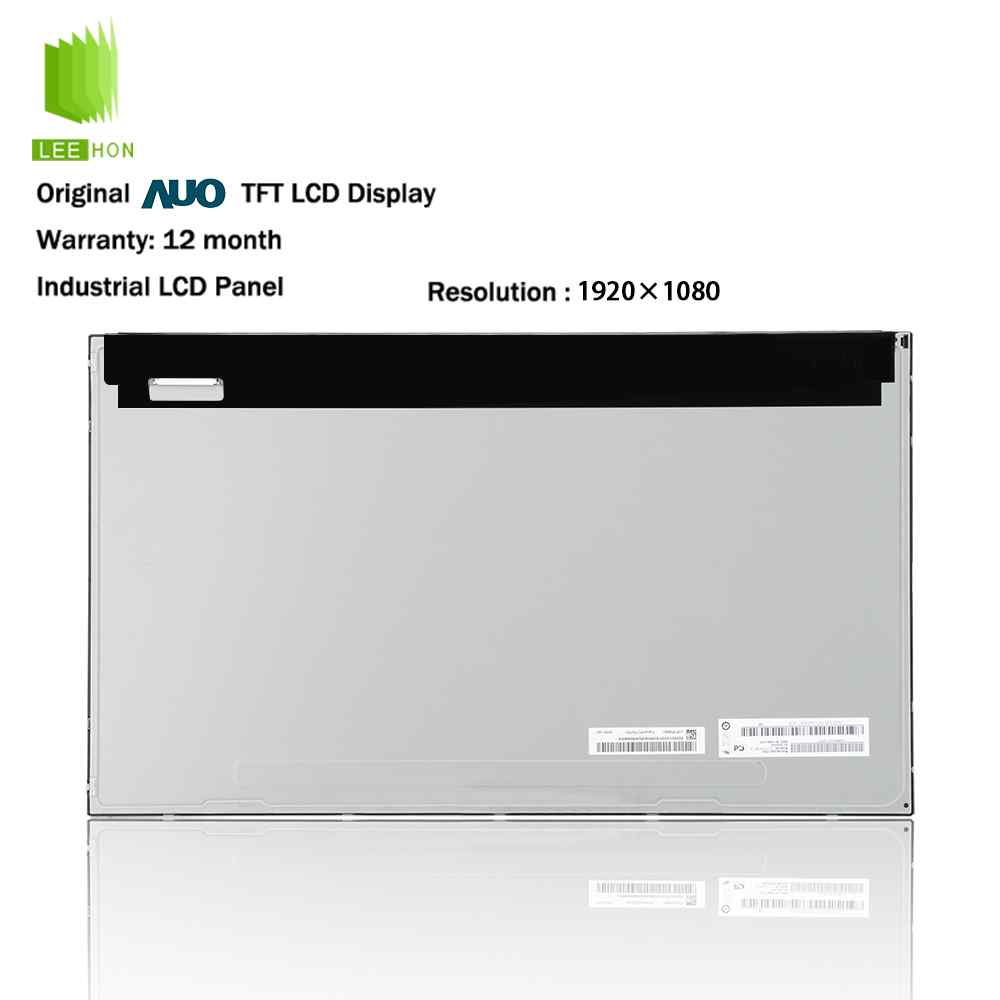

| 友达21.5LCD工业液晶模组G215HAN01.501 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G215HAN01.501 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 21.5寸 | |
| 适用于 | 工业、医疗映像 | |
| 典型特征 | 白光LED背光，端子倒装，表面雾面 | |
| 最大额定 | 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.08265×0.24795 mm | |
| 像素间距(W×H) | 0.24795×0.24795 mm [102PPI] | |

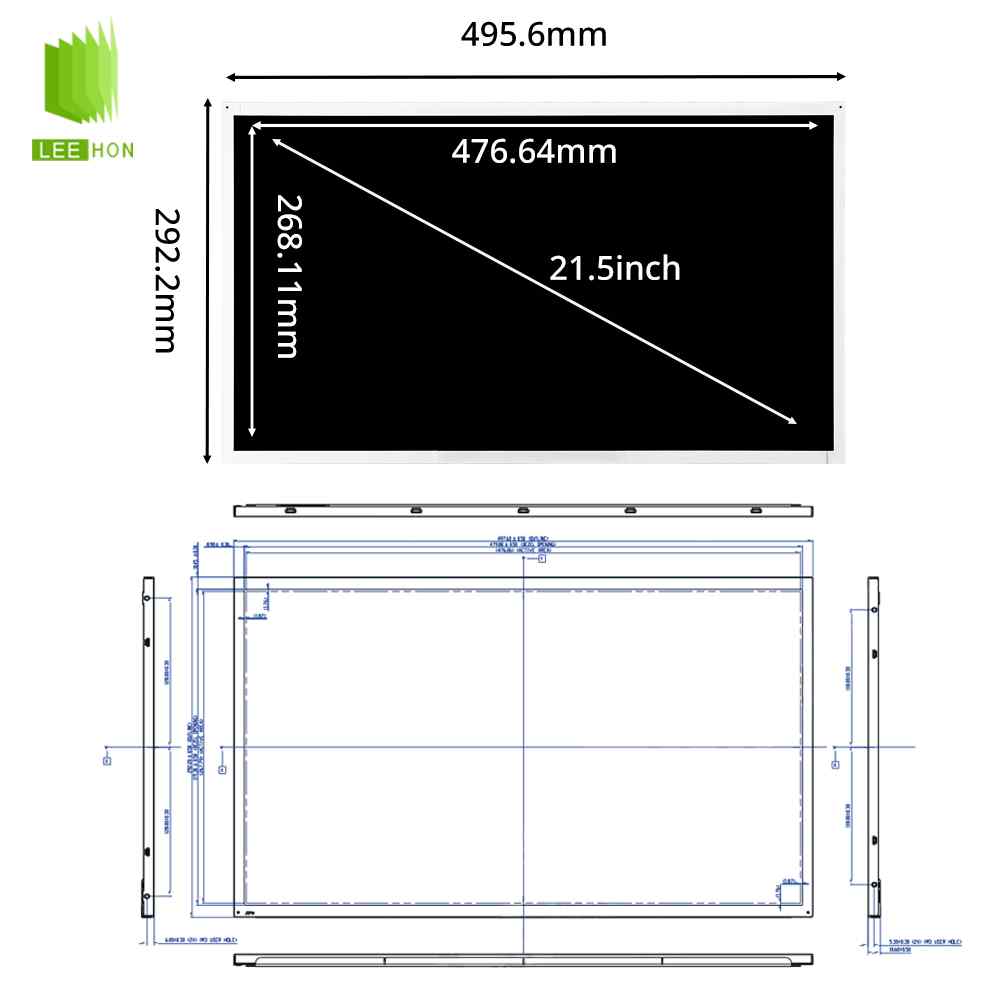

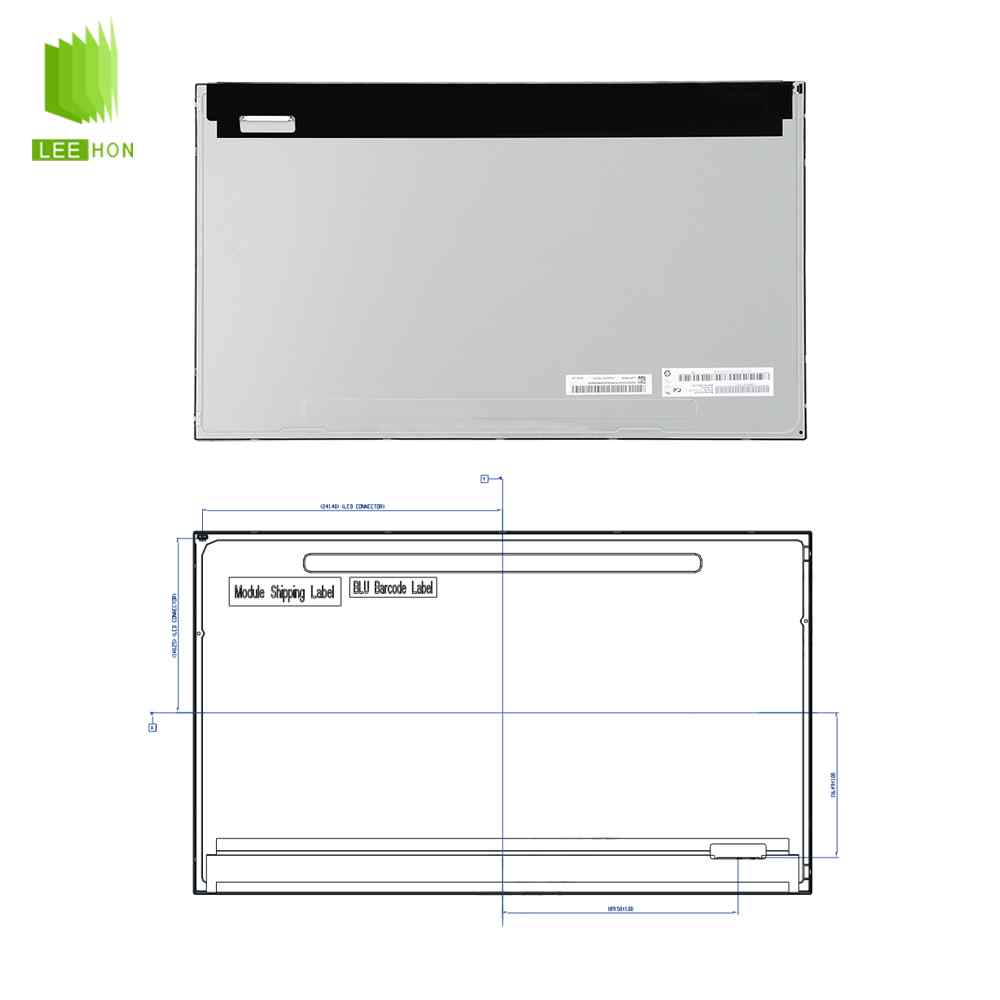

| 物理尺寸 | 显示尺寸 | 476.064(W)×267.786(H) mm |
| 外观尺寸 | 497.6(W)×292.2(H) mm | |
| 可视尺寸 | 479.8(W)×271.3(H) mm | |
| 外观厚度 | 10.6±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.74Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 12/10 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 20.03W (Typ.) | |
| 信号电气 | 输入电流 | 0.46/0.55A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 2.3/2.75W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 16S4P | |
| 位置 | 侧入式光源(顶部) | |
| 可换性 | - | |
| 灯管形状 | 4串 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 49.12/51.20V (Typ./Max.) |
| 输入电流 | 90mA (Typ.) | |
| 功率消耗 | 17.73W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 瀚荃 |
| 型号 | CI1406M1HRN-NH1 | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 灯管驱动 | - | 无 |
常见问题
这是一款21.5英寸、1920×1080、500亮度、LVDS30pin、广视角的工业液晶屏，属于比较典型的FHD全高清高亮工控屏，更适合室内高环境光和一般工业设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光显示设备。公开资料显示它是21.5寸、1920×1080、500cd/m²、89/89/89/89广视角、AHVA/NormallyBlack，因此比普通低亮室内屏更适合多人查看和环境光偏强的场景。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏亮度大约500nit，还不是1000nit以上那类真正高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS（2ch,8-bit）30pin，5V。另外，公开资料常见工作温度在0~50℃或-10~60℃之间，不属于那种特别激进的宽温口径，所以项目如果环境更苛刻，最好按具体批次规格书确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G215HAN01.501是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和供电逻辑。公开资料里最一致的信息是它采用LVDS（2ch,8-bit）30pin，5.0V；做驱动板和线束时，要围绕30pin双通道LVDS+5V去确认。
然后看亮度、视角和显示模式。这里公开资料基本一致，常见写法是500nit、1000:1、89/89/89/89、AHVA/NormallyBlack，说明它比TN屏的侧看一致性更好，属于中高亮工业档。
最后看显示区和外形尺寸。它的显示区约476.064×267.786mm，外形约497.6×292.2×10.6~11.1mm。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏是500nit，和普通250nit、300nit的21.5寸屏不是同一档，现场观感会差不少。
第二点，是只看“都是LVDS”，不继续核对30pin、双通道、5V和具体线序。公开资料能确认它是30pin2ch-LVDS、5V，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。这句话前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它不带背光驱动。有公开来源明确写到它是WLED，50Khours，W/OLEDDriver，所以替代时不能只看逻辑接口，背光供电和调光逻辑也要一起确认。
第四点，是忽略同系列“G215HAN01.5”不同后缀版本的差别。像公开资料中能看到G215HAN01.0、01.5、01.501这类写法，前半段很像，但项目上仍要按具体后缀、接口、亮度、背光方式去核，不要只凭系列名判断。这个提醒属于更稳妥的工程做法。

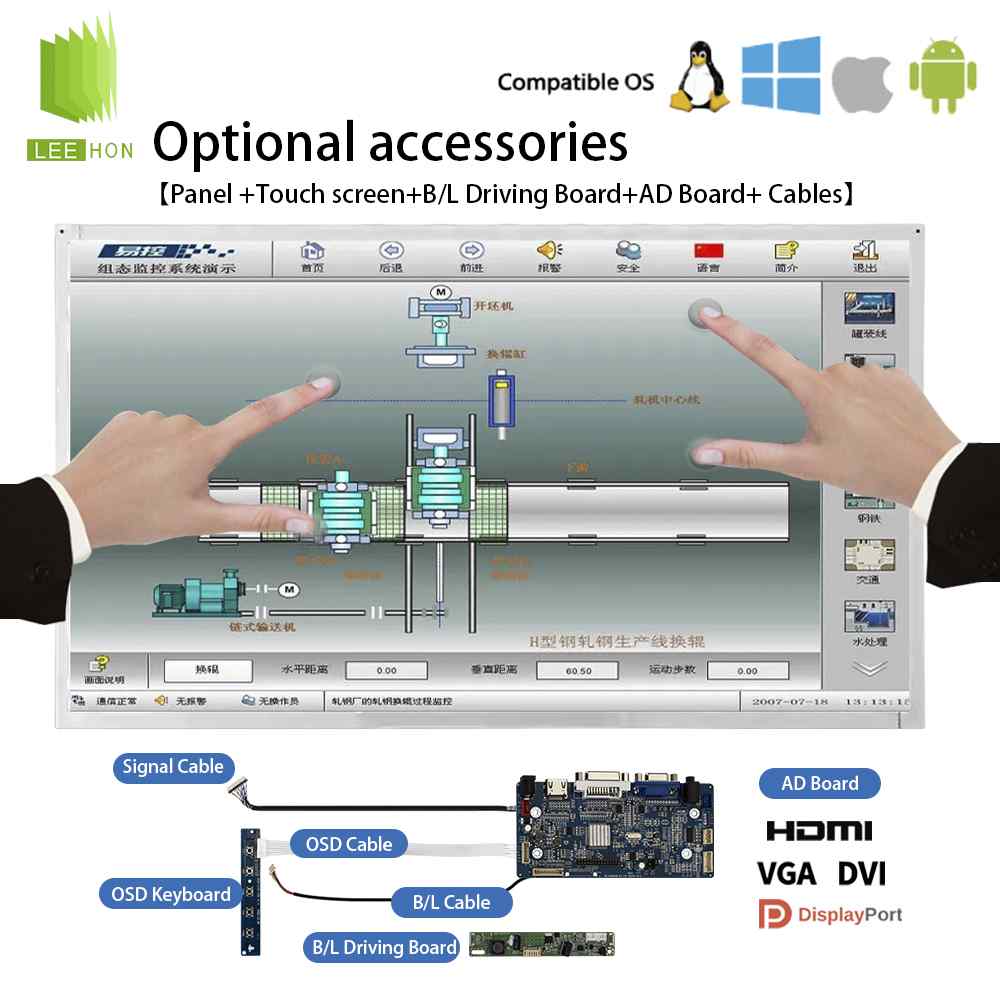

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约476.064×267.786mm，外形约497.6×292.2mm，不能只按“21.5寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、30pin、2ch-LVDS、5V，再继续确认背光控制逻辑。因为这块屏公开资料明确是30pin双通道LVDS，而且公开来源显示背光不带Driver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→2ch-LVDS30pin→5V→广视角→亮度约500nit→显示区476.064×267.786附近→外形497.6×292.2附近→背光无Driver。
这样筛会比只按“21.5寸FHD屏”找更稳，因为G215HAN01.501的关键点不只是尺寸和分辨率，还包括500nit、30pin双通道LVDS、5V、广视角和无背光驱动这几个组合特征。
