| 友达液晶模组G215HVN01.4 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G215HVN01.4 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 80 °C | |
| 存储温度 | -20 ~ 80 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业、户外高亮 |
| 典型特征 | - | 超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 TCO5.1 Compliance |
| 备注信息 | - | TCO5.1 Compliance |
| 对角尺寸 | - | 21.5" |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.08275×0.24825 mm | |
| 像素间距(H×V) | 0.24825×0.24825 mm [102PPI] | |
| 结构尺寸 | 显示区域(H×V) | 476.64×268.11 mm |
| 开口区域(H×V) | 479.84×271.31 mm | |
| 外观尺寸(H×V) | 495.6×292.2 mm | |
| 外观厚度 | 12.37/24.05 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.672916667 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 1.60±0.16Kgs |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 显示亮度 | 1500 cd/m² (Typ.) |
| 显示模式 | VA，常黑显示，透射式 | |
| 对比度 | 5000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 20/5 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 42W (Typ.) |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(顶部和底部) | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HRL-NH | |
| 数量 | 1 pcs | |
| 脚数 | 14 pins | |
| 脚间距 | 2.0 mm | |
| 脚定义 | - | |
| WLED驱动电气 | 输入电压 | 24.0±2.4V |
| 输入电流 | 1.71A (Typ.) | |
| 功率消耗 | 41W (Typ.) | |
| 信号电气 | 输入电压 | 5.0V (Typ.) |
| 输入电流 | 0.7/0.8A (Typ./Max.) | |
| 功率消耗 | 3.5/4.4W (Typ./Max.) | |

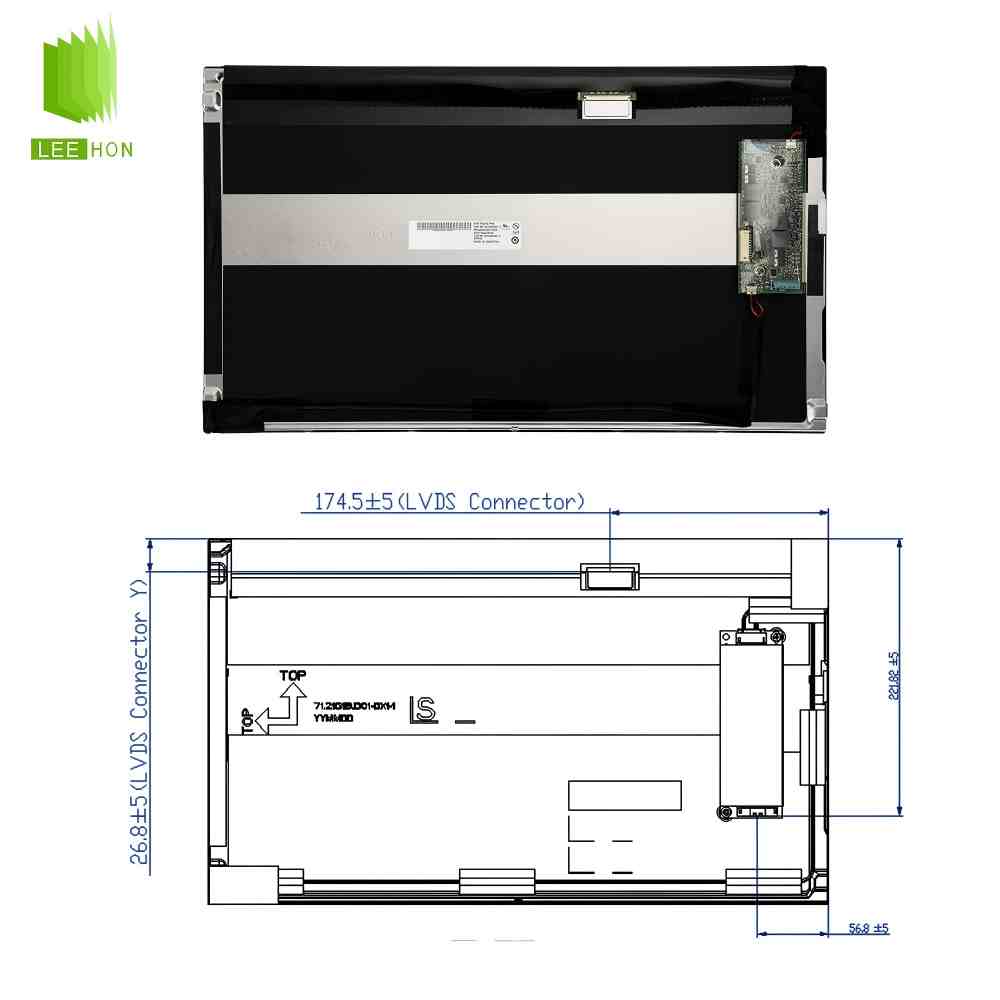

| 接口特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 禾昌 |
| 型号 | AL230F-A0G1D-P | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-160A | |
常见问题
这是一款21.5英寸、1920×1080、1500亮度、双通道LVDS、带背光驱动、宽温型的高亮工业液晶屏，属于比G215HVN01.3更高亮一档的FHD工控屏，更适合高环境光和半户外可视性要求更强的设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光显示设备、半户外设备。公开资料显示它是21.5寸、1920×1080、约1500cd/m²，并且采用双通道LVDS，同时属于工业显示应用定位；有来源还给出-20~80℃的工作温度范围，说明它明显不是普通消费类低亮屏，而是偏高亮工业长期运行路线。
Q2：不适合什么场景？
它不太适合只追求低成本普通室内显示的项目，因为这块屏是高亮工业方案，规格会高于基础需求。它也不适合只支持eDP的主板平台，因为公开资料较一致地指向它采用双通道LVDS，不是eDP。虽然它亮度已经做到1500nit，但如果项目是长期暴露在非常强的直射阳光下，仍然要把整机光学贴合、盖板反射率、散热和供电一并评估，不能只看面板亮度。前半段来自公开参数，后半段是高亮项目的工程判断。
Q3：选型时先核对哪几个关键参数？

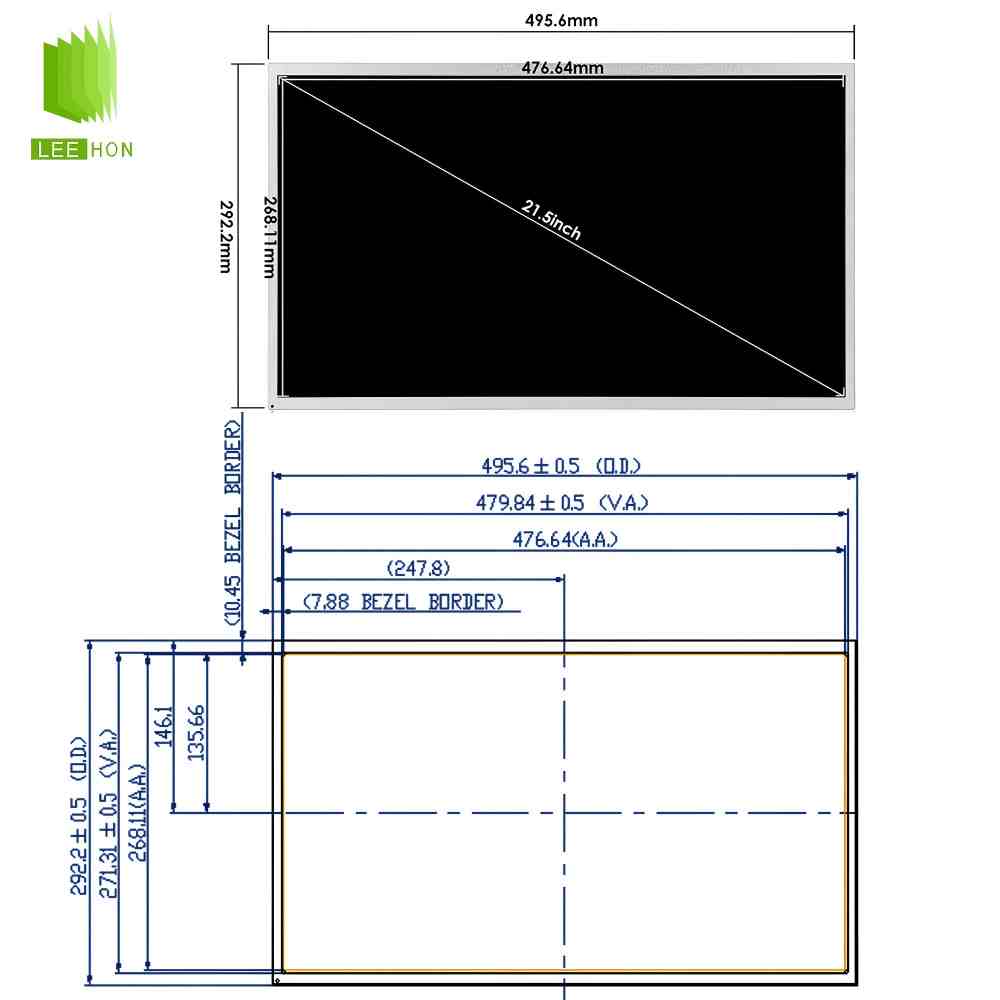

先核对分辨率和尺寸。G215HVN01.4是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。再核对接口、针数和供电逻辑。公开资料最一致的信息是它采用双通道LVDS，而G215HVN01.X系列的规格说明明确写到LEDdriverboardisincluded，所以做驱动板和线束时，要围绕双通道LVDS+带背光驱动去确认。然后看亮度、视角和显示模式，它约1500nit、5000:1、89/89/89/89。最后看显示区和外形尺寸，同系列21.5寸FHD的有效显示区为476.64×268.11mm，而有公开来源给到G215HVN01.4的外形约495.6×292.2mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏是1500nit，和普通250nit、300nit、500nit甚至1000nit的21.5寸屏都不是同一档，现场观感会差很多。第二点，是只看“都是LVDS”，不继续核对双通道、针脚定义、供电脚和背光控制脚。公开资料能确认它是dualchannelLVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。第三点，是忽略它带LEDDriver。公开资料明确提到G215HVN01.X系列LEDdriverboardisincluded，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。第四点，是忽略它和G215HVN01.3的差别。两者同样是21.5寸FHD、双通道LVDS，但.3常见约1000nit，而.4常见约1500nit，应用定位会再往强光环境走一步。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏沿用21.5寸FHD的有效显示区思路，做触摸时不能只按“21.5寸通用”去配，尤其高亮屏还要额外注意盖板透过率和反光控制，这一点属于工程经验判断。

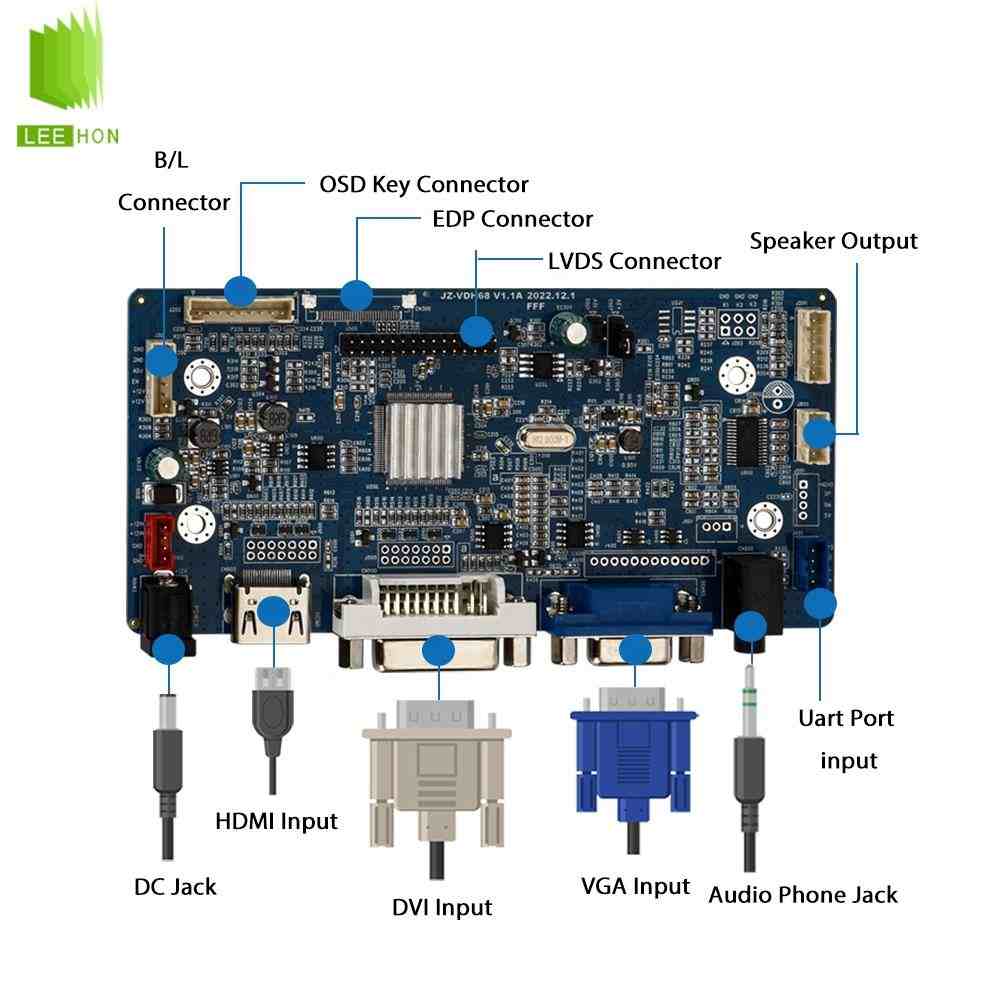

配驱动板时，至少要确认驱动板原生支持1920×1080、双通道LVDS，再继续确认背光控制逻辑。因为公开资料明确G215HVN01.X系列是dualchannelLVDS，而且带LEDDriver。
配线束时，重点核对30pin类座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→双通道LVDS→30pin类接口→亮度约1500nit→高对比→显示区476.64×268.11附近→外形495.6×292.2附近→带LEDDriver→宽温型。
这样筛会比只按“21.5寸FHD屏”找更稳，因为G215HVN01.4的关键点不只是尺寸和分辨率，还包括1500nit、双通道LVDS、带背光驱动、高对比和工业高亮属性这几个组合特征。
