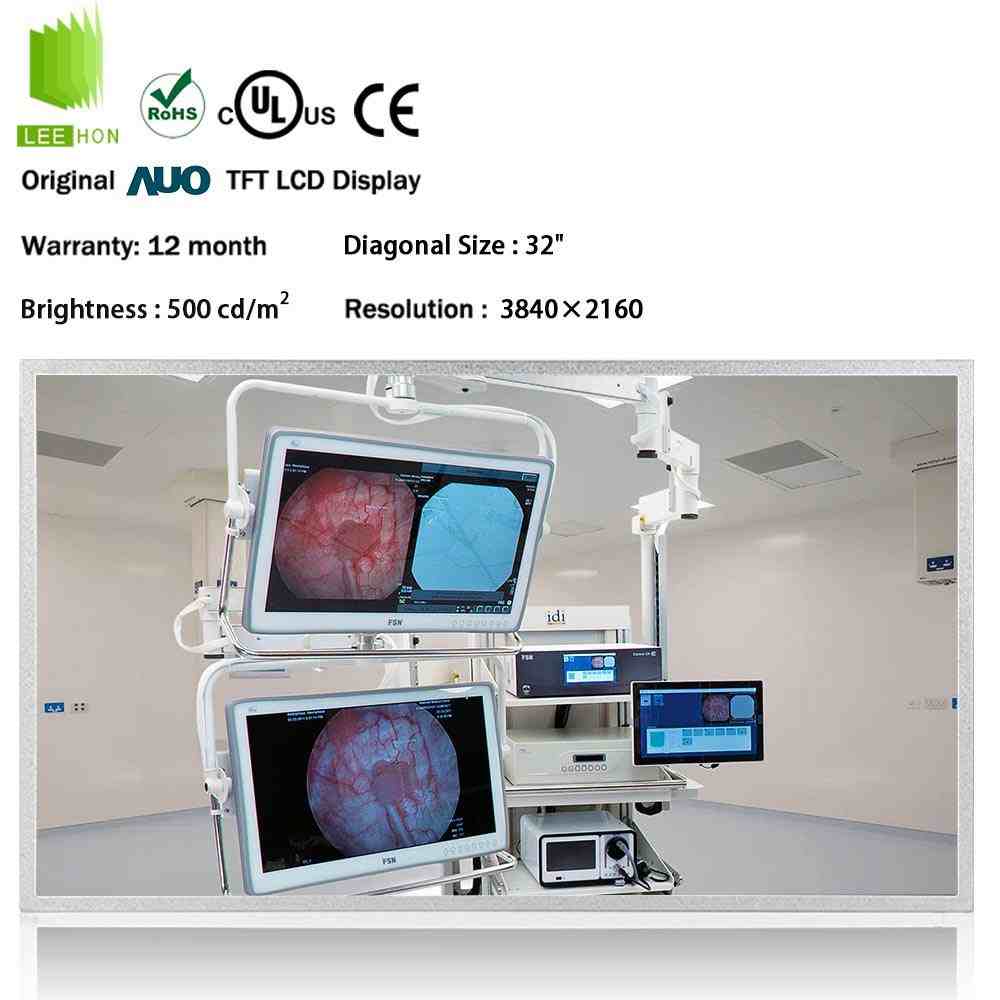

| 友达32寸LCD工业液晶模组G320ZAN02.4 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G320ZAN02.4 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业、医疗设备 |
| 典型特征 | - | DCI-P3，sRGB，白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面 100% sRGB, LBL |
| 备注信息 | - | 100% sRGB, LBL |
| 面板尺寸 | 面板尺寸 | 32.0英寸 |
| 像素特征 | 像素数量 | 3840(RGB)×2160, UHD |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.1845×0.1845 [137PPI] | |
| 点间距 (mm) | 0.0615×0.1845 | |

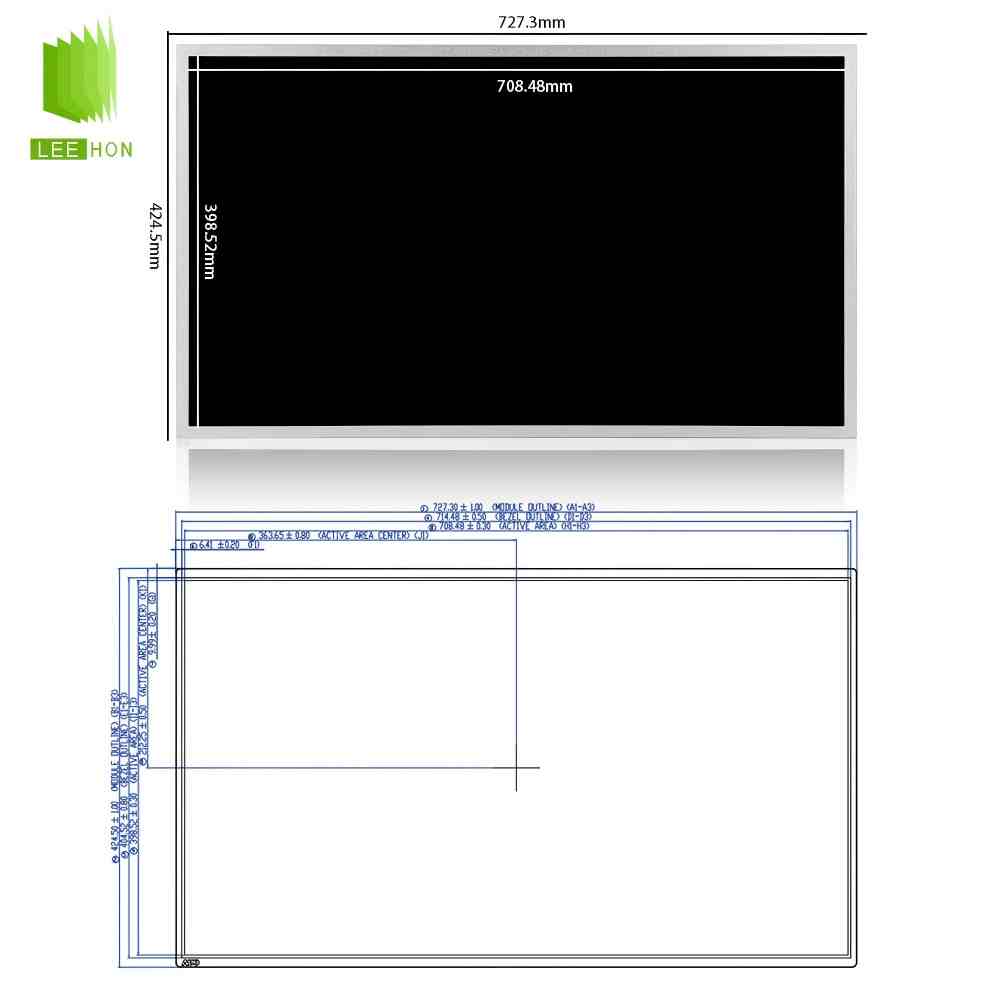

| 结构尺寸 | 显示区域 (mm) | 708.48(H) × 398.52(V) |
| 可视区域 (mm) | 714.48(H) × 404.52(V) | |
| 外观尺寸 (mm) | 727.3(H) × 424.5(V) | |
| 外观厚度 (mm) | 20.48±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Rear mounting holes |
| 其它详情 | 重量 | 4.63Kgs (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 光学特征 | 面板亮度 | 500 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 22 (Typ.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 1.07B (10-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.96 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.86 | |
| DCI-P3覆盖率 | 0.95 | |
| Rec.2020覆盖率 | 0.71 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变动 | - | 1.28 (Max.)(9 points) |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 76W (Max.) | |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 30K (Min.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM6-K-TB | |
| 脚间距 | 2.0 mm | |
| Pin 数量 | 14 pins | |
| 数量 | 2 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 24.0±2.4V |
| 电流供应 | 2.35/2.82A (Typ./Max.) | |
| 功率消耗 | - | |
| 信号驱动电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 2.15/2.58A (Typ./Max.) | |
| 功率消耗 | 26/31W (Typ./Max.) | |
| 信号接口特征 | 位置 | - |
| 信号系统 | V-by-One 8 lane | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-RE51S-HF | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 51 pins | |
| 数量 | 1 pcs | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合32英寸4K的工业显示终端、商显设备、信息发布屏、自助设备显示端这类项目。
能确认的基础条件是：它是32.0英寸、3840×2160、V-by-One接口、12V供电、AHVA/NormallyBlack，并且规格书给出的工作温度是0~50℃。
所以它更适合常规室内工业/商显环境，不太适合主板没有V-by-One输出的方案，也不太适合工作环境长期超出0~50℃的场景。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：32.0英寸、3840×2160；
2）接口类型：V-by-One，不是LVDS；
3）逻辑供电：12V；
4）有效显示区：708.48×398.52mm；
5）外形尺寸：727.3×424.5×20.48mm（Typ.）。
如果这几项对不上，主板、结构、线束基本就不能直接通用。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样32寸、同样4K”，而是接口体系和电源体系。这块屏规格书明确写的是V-by-One，并且逻辑电源是12V；如果替代屏虽然尺寸和分辨率一样，但接口换成eDP、LVDS或别的路线，或者供电条件不同，就很容易出现点不亮、花屏、链路不兼容的问题。
另一个容易被忽略的点是它支持10bit，如果替代屏色深路线不同，显示效果也可能跟原方案不一致。

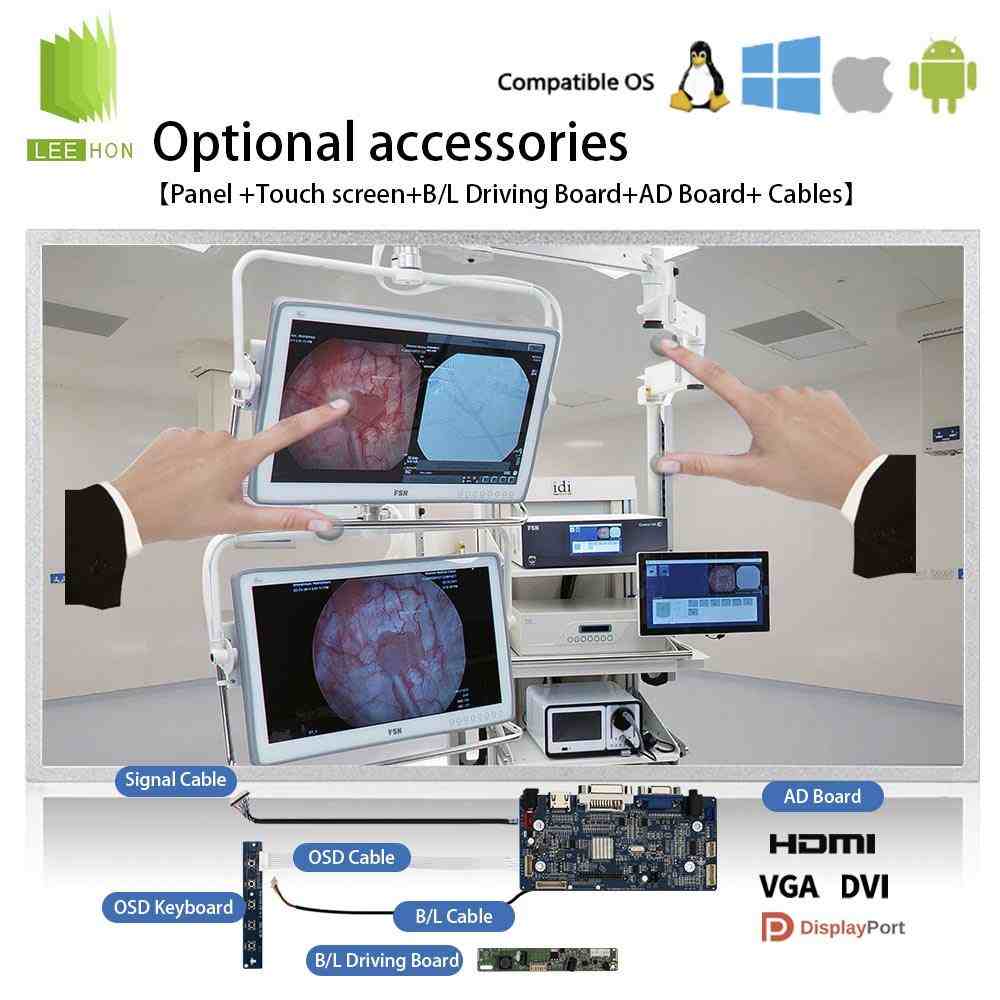

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出3840×2160/60Hz的V-by-One信号，而不是只支持LVDS或eDP。再说线束：这块屏的信号连接器规格书写明是JAEFI-RE51S-HF，对插是FI-RE51HL，因此线束不能只看“针数差不多”，还要核对12V供电脚、V-by-One各lane、地线和锁定相关脚位是否一一对应。([触摸方面如果项目要加，一般更稳妥的做法是把触摸当成外加件单独核对，不要只凭液晶型号默认通用。])
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏规格书还能确认几条很实用的注意事项：•白场亮度典型值500cd/m²，最低400cd/m²；
1·典型对比度1000:1；
2·左右上下视角典型都是89°；
3·表面是Anti-Glare；
4·模组内已包含背光驱动板。实际项目里，这意味着它更适合做中高规格室内4K显示，但整机仍要把电源余量、散热、EMI、固定画面残影风险一起考虑。规格书也明确提醒，长时间显示固定图案可能产生imagesticking，建议做屏保或周期性换内容。
