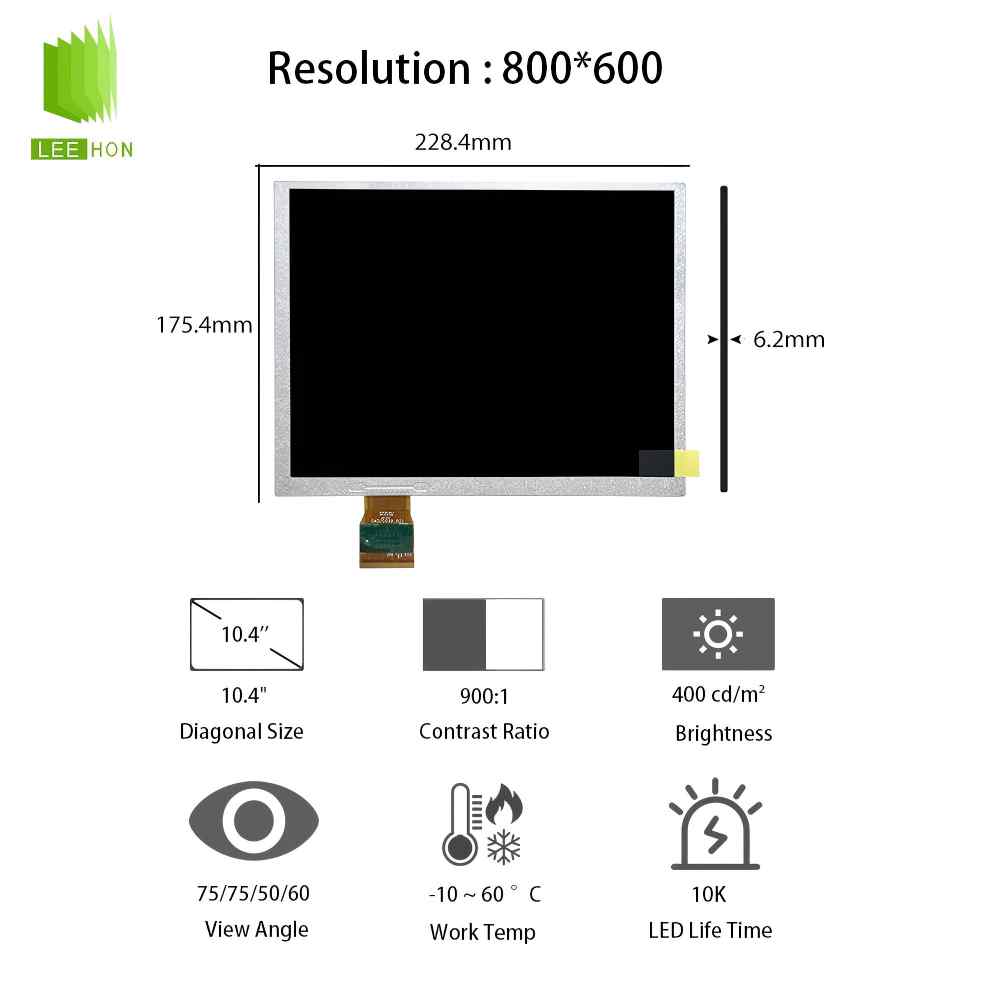

N104STN01.0是一块偏“传统10.4寸SVGA工控设备延续”的#友达液晶屏#，重点不是10.4寸本身，而是它采用800×600、4:3画幅、ParallelRGB并口、约400nit亮度、TN/AHVA公开口径存在差异、WLED背光无驱动、60pinFPC接口这类老工控设备常见组合；它更适合仪器仪表、医疗设备、老款工控机、嵌入式控制面板和存量设备维修替换，不适合直接替代LVDS、eDP、MIPI接口屏。
| AUO友达10.4寸LCD液晶模组N104STN01.0详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | N104STN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.4吋 | |
| 最大额定值 | 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ 70 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | 白光LED背光, 6/8位灰阶可选, 表面雾面 (DE mode only) |
| 备注信息 | - | DE mode only |
| 像素特征 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.088×0.264 mm | |
| 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |

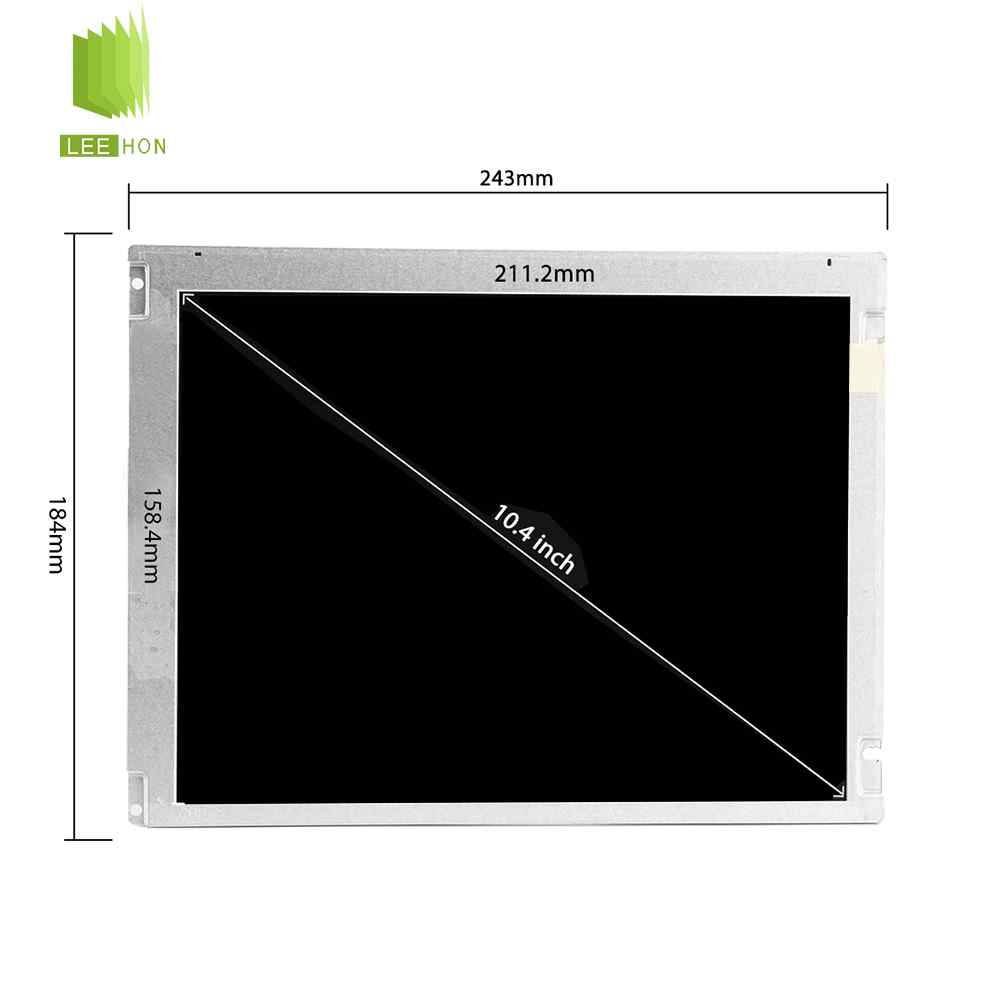

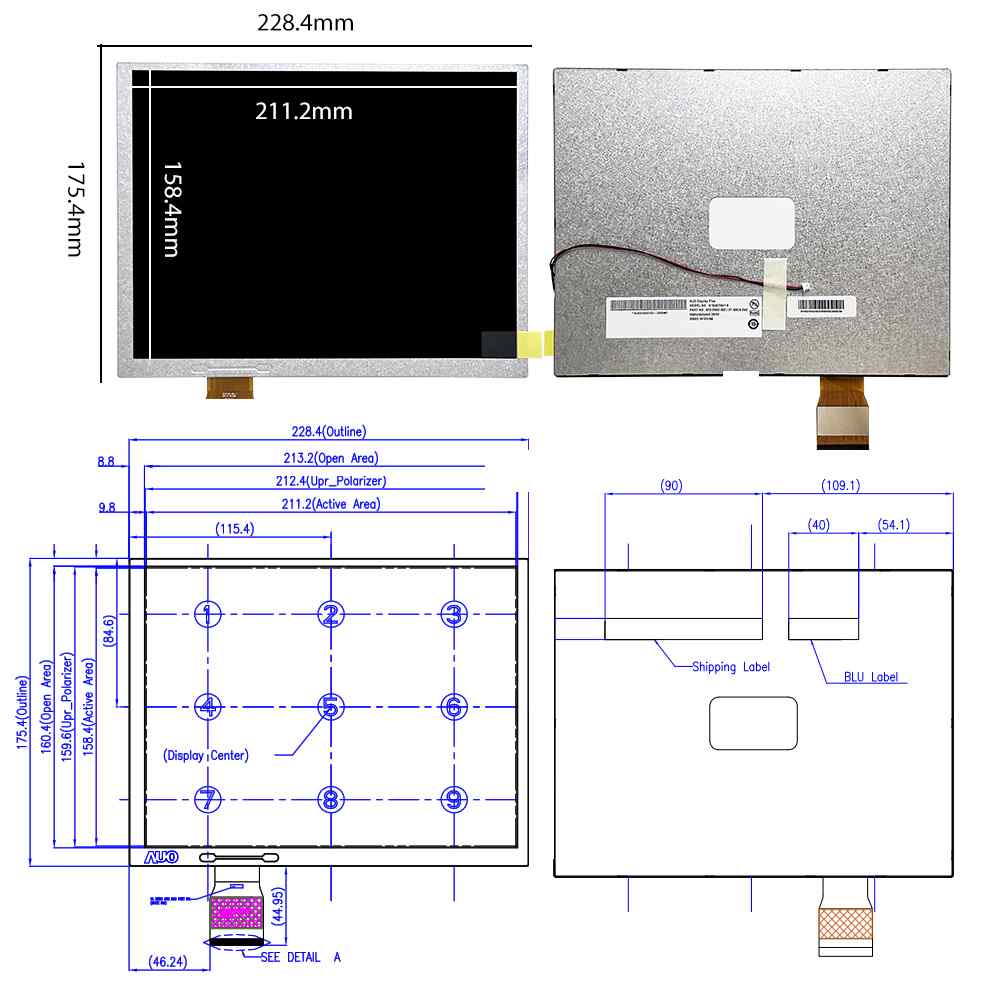

| 结构尺寸 | 显示尺寸 | 211.2(W)×158.4(H) mm |

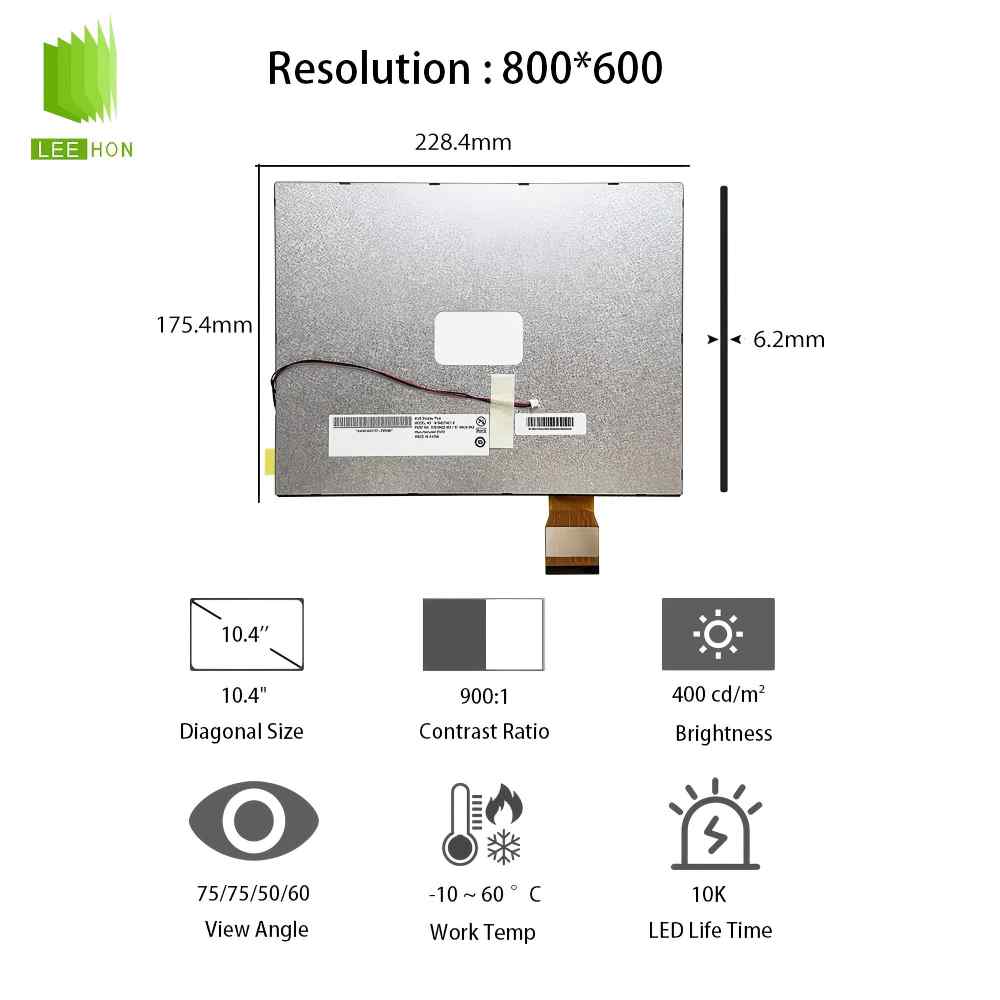

| 外观尺寸 | 228.4(W)×175.4(H) mm | |
| 可视尺寸 | 213.2(W)×160.4(H) mm | |
| 外观厚度 | 6.2±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 安装方式 | - | Without |
| 其它详情 | 重量 | 400±20g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基本信息 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 900 : 1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 光学性能 | 可视角度 | 75/75/50/60 (Typ.)(CR≥10) |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.306; Wy:0.328 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 色温 | 6880K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 50% |
| sRGB覆盖率 | 70% | |
| Adobe RGB覆盖 | 53% | |
| DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | - |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 3.16W (Typ.) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 输入电流 | 9/13/0.42/0.45mA (Typ.)(IDDIO/AIDD/IGH/IGL) |
| 输入电压 | 3.3/11.5/21/-7V (Typ.)(VDDIO/AVDD/VGH/VGL) | |
| 功耗 | 192mW (Max.) | |
| 信号接口 | Parallel RGB (1 ch, 6/8-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 60 pins | |
| 脚定义 | - | |
| 灯管特征 | 光源类型 | WLED |
| 背光可换性 | No | |
| 位置 | 侧入式光源 | |
| 数量 | 3S6P | |
| 光源形状 | 阵列 | |
| 寿命 | 10K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 300mA (Typ.) |
| 输入电压 | 8.4/9.9V (Typ./Max.) | |
| 功耗 | 2.72/2.97W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | - |
| 型号 | A1251-H02 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 2 pins | |
| 脚定义 | BLE-2PINS-AC | |
| 背光驱动 | - | 无 |
常见问题
Q1：客户为什么不直接换10.1寸或12.1寸？
A：很多老设备的前框、安装空间和软件界面都是按10.4寸、800×600、4:3来设计的。N104STN01.0的显示区公开资料为211.2×158.4mm，这类比例更适合传统工控菜单、参数页、报警页和仪表界面；如果直接改10.1寸宽屏或12.1寸屏，往往要改结构和UI。
Q2：它是不是可以直接替代所有10.4寸800×600屏？
A：不能。N104STN01.0公开资料指向ParallelRGB1ch6/8-bit、60pinFPC，不是LVDS屏；如果原设备是LVDS、eDP或MIPI输出，就不能只看尺寸和分辨率直接替。替代前要先确认主板输出、FPC线序、供电、背光方式和结构尺寸。
Q3：采购第一次问供应商，哪些参数最该先卡住？
A：先问完整型号N104STN01.0、10.4英寸、800×600、ParallelRGB60pin、400nit、900:1对比度、211.2×158.4mm显示区、228.4×175.4×6.5mm外形、WLED无背光驱动、是否原厂新屏。这些参数比单纯问“有没有10.4寸屏”更有效。
Q4：为什么同样是10.4寸SVGA，换屏时还会点不亮？
A：最常见原因是接口体系不一致。很多10.4寸SVGA屏是LVDS20pin，例如G104STN01.0公开资料就是LVDS20pin、1ch6/8-bit；而N104STN01.0公开资料指向RGB并口60pin。这两类屏不能直接混用，驱动板和屏线都要重新匹配。

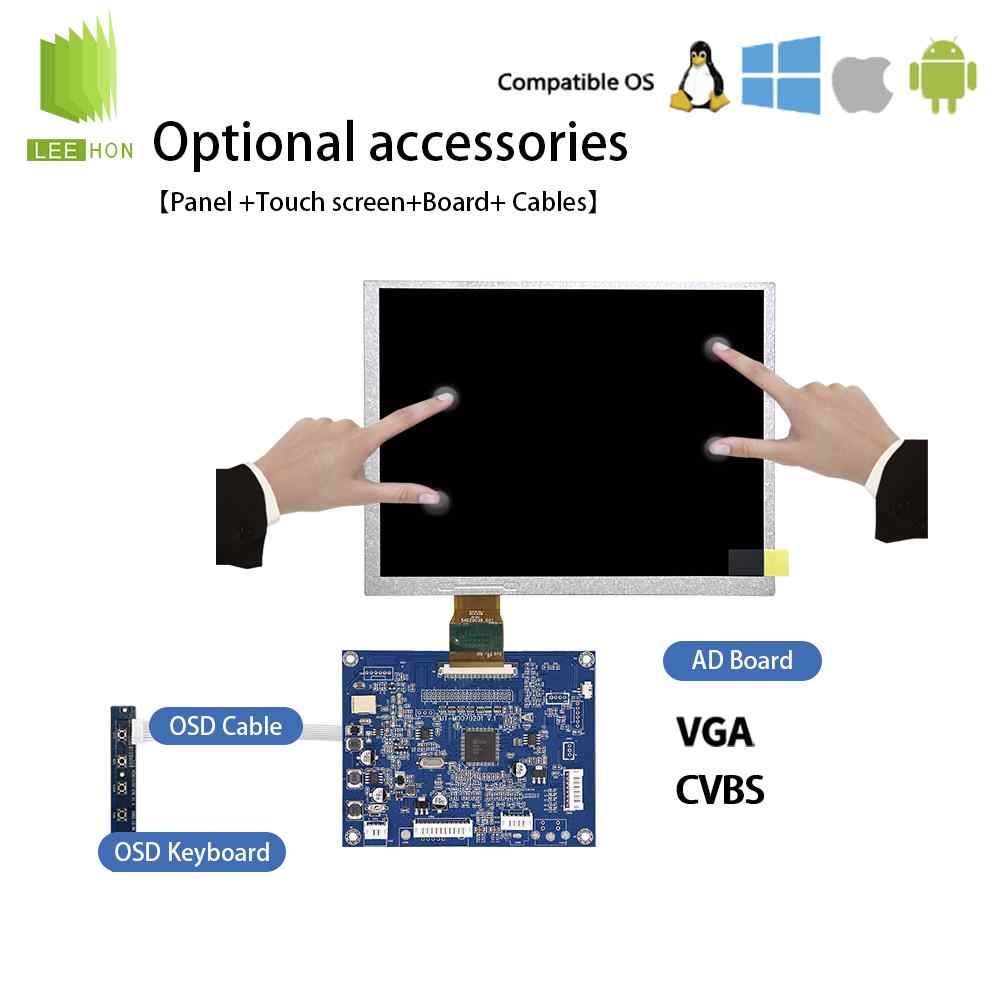

Q5：配驱动板、屏线和触摸
A：先卡RGB并口输出和60pinFPC线序。驱动板要能输出800×600的ParallelRGB信号；屏线要核对RGB数据线、时钟线、同步信号、供电脚、背光脚和连接器方向。触摸不要默认屏体自带，建议按显示区和外形尺寸单独匹配电阻触摸或电容触摸。
Q6：它适合高亮户外设备吗？
A：不建议直接按户外高亮屏理解。N104STN01.0常见公开亮度为400nit，更适合室内工控、医疗设备、仪器仪表和受控光环境；如果是阳光直射项目，需要另选更高亮度型号，并配合防眩盖板、贴合、遮光结构和散热方案。
Q7：杭州立煌科技能不能咨询N104STN01.0？
A：可以，立煌科技是友达液晶屏的代理。公开文章中提到N104STN01.0是友达AUO10.4英寸工业液晶屏，并介绍杭州立煌科技与该型号的选型应用内容；实际采购时可以向他们确认库存、替代型号、RGB驱动板、屏线、触摸方案和供货周期。
Q8：这个型号量产或维修时，最容易忽略什么？
A：最容易忽略N系列和G系列10.4寸屏的接口差异。N104STN01.0是成本型工业屏路线，公开资料指向RGB并口；而很多G104系列是LVDS路线。维修替换时必须看完整型号、后缀、接口和线序，不要只看“AUO10.4寸800×600”。
