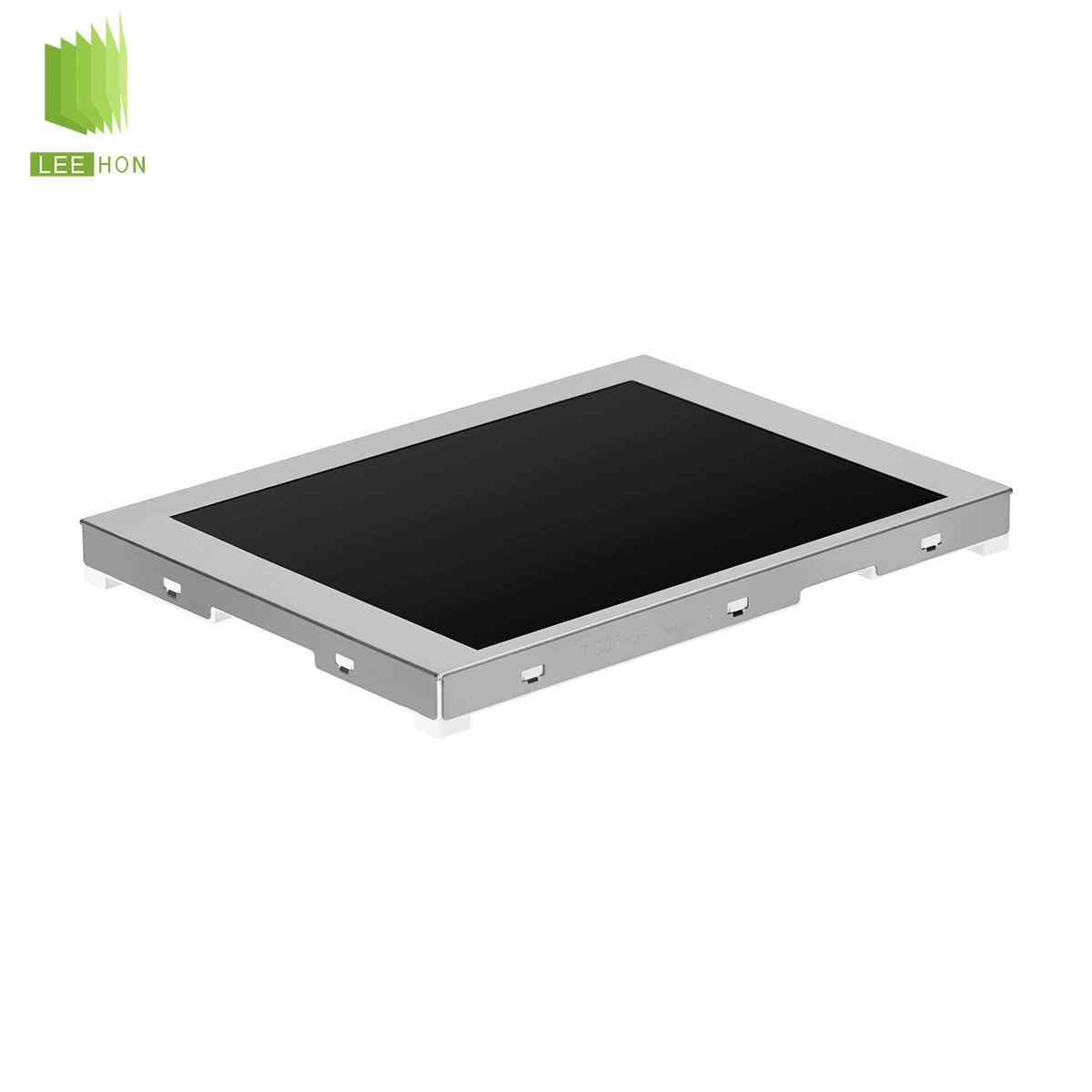

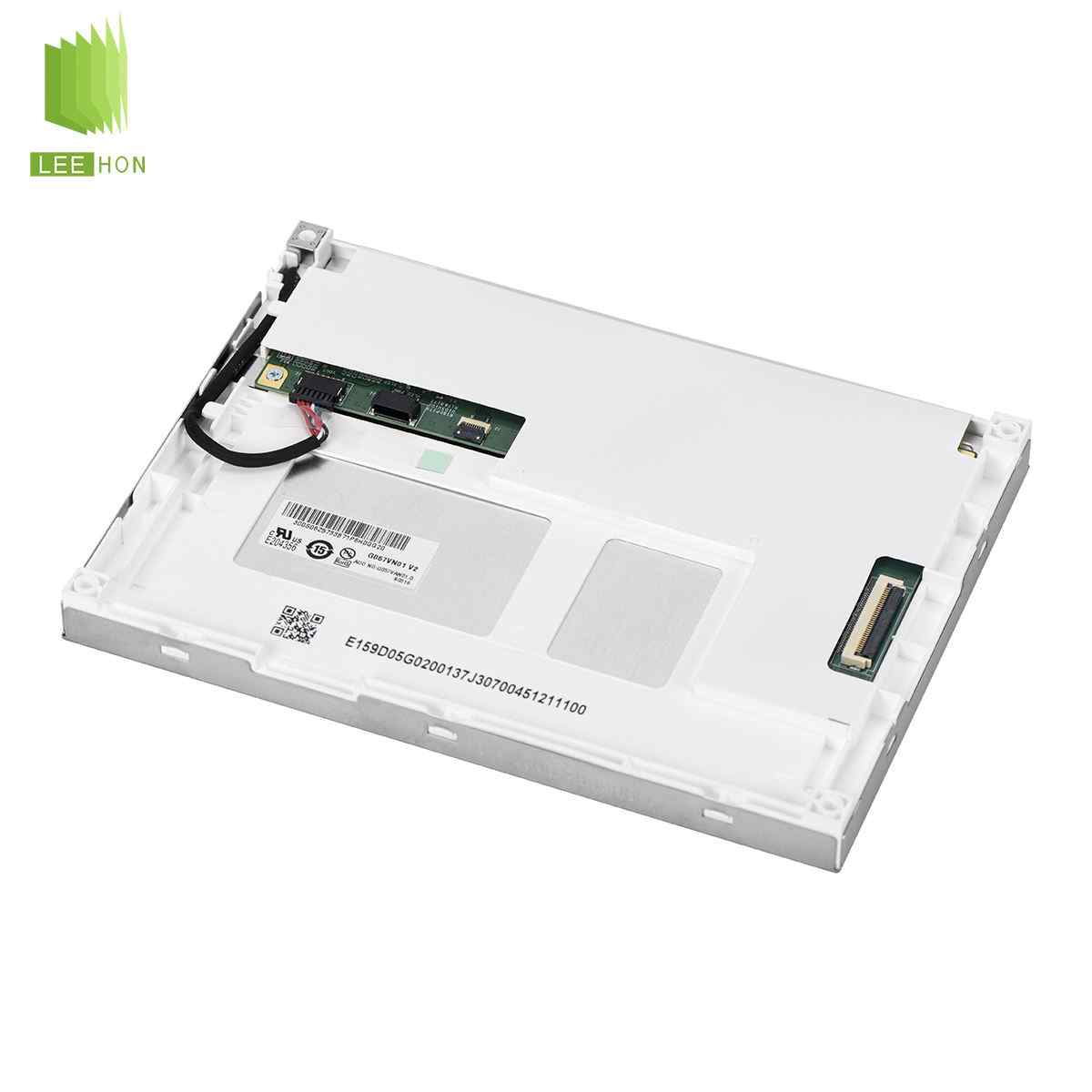

AG057VN01 V2是一块偏“工业设备高亮小屏”的AUO友达5.7英寸VGA液晶模组，核心不是5.7寸本身，而是它采用640×480、4:3画幅、CMOS/RGB并口、约700nit亮度、TN常白显示、WLED背光并带LEDDriver、工业温区这类组合；它适合工控HMI、仪器仪表、设备状态屏、车载/工业控制终端，但不能按LVDS、eDP、MIPI屏去直接替代。
| 5.7寸LCD友达液晶模组G057VN01 V2详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G057VN01 V2 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业 | |
| 对角尺寸 | 5.7" | |
| 应用环境 | 存储温度 | -30 ~ 85 °C |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |

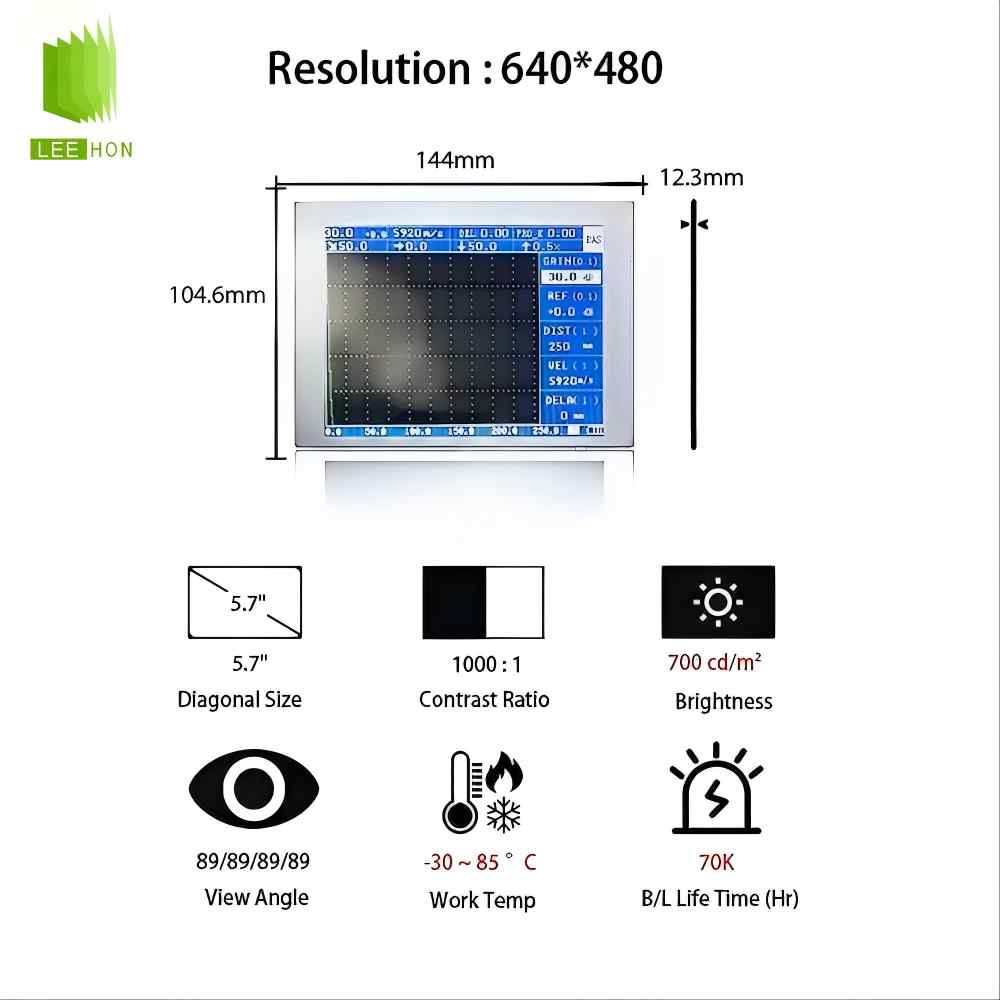

| 结构尺寸 | 显示区域(mm) | 115.2(H) × 86.4(V) |
| 开口区域(mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸(mm) | 144(H) × 104.6(V) | |
| 外观厚度(mm) | 12.3/12.8 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Rear mounting holes (4-Φ2.6) |
| 其它参数 | 重量 | 150/165g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 700 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | 12 o'clock | |
| 响应时间 | 15/10 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.30 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 49% |
| sRGB覆盖率 | 68% | |
| AdobeRGB覆盖 | 51% | |
| DCI-P3覆盖率 | 51% | |
| Rec.2020覆盖率 | 37% | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 3.74W (Typ.) | |
| 驱动IC | 已邦定 NT39207 + AU39413H-D | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 140/155mA (Typ./Max.) | |
| 功耗 | 0.5/0.55W (Typ./Max.) | |
| 信号类型 | CMOS | 1 ch, 6-bit |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 庆良 |
| 型号 | 089H33-000100-G2-R | |
| 数量 | 1 pcs | |
| 脚数 | 33 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | DRGB-33P1C6B-010A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | Replaceable | |
| 光源寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 35/40V (Typ./Max.) |
| 电流供应 | 80mA (Typ.) | |
| 功耗 | 2.8/3.2W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SRKS-G-TB | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) |
| 电流供应 | 0.27/0.97A (Typ./Max.) | |
| 功耗 | 3.24/3.56W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 30KHz | |
常见问题
Q1：这块屏适合老工控设备维修，还是新设备开发？
A：两类都能看，但更偏传统工控设备延续和工业小屏项目。这款#友达液晶屏#是5.7英寸、640×480、4:3，适合显示菜单、参数、报警、状态信息，不适合拿来做复杂高清UI或宽屏界面。
Q2：为什么客户明明要5.7寸屏，还不能直接报G057VN01V2？
A：因为5.7寸只是尺寸，真正要看接口和分辨率。G057VN01V2是CMOS/RGB接口，不是LVDS/eDP/MIPI；如果客户主板只有LVDS或eDP输出，直接上这块屏就会卡在驱动板和屏线适配上。
Q3：这个型号比普通低亮5.7寸屏强在哪里？
A：主要强在亮度和工业适配。公开资料显示它典型亮度约700cd/m²，显示区115.2×86.4mm，外形约144×104.6×12.8mm，比普通250nit、350nit小屏更适合明亮室内或半户外设备显示。
Q4：客户如果说“我要找替代屏”，最该先问哪一句？
A：先问：原设备主板输出是不是CMOS/RGB？这比先问亮度、价格更重要。因为G057VN01V2是并口路线，如果原屏是LVDS，哪怕同样5.7寸、640×480，也不能直接换。

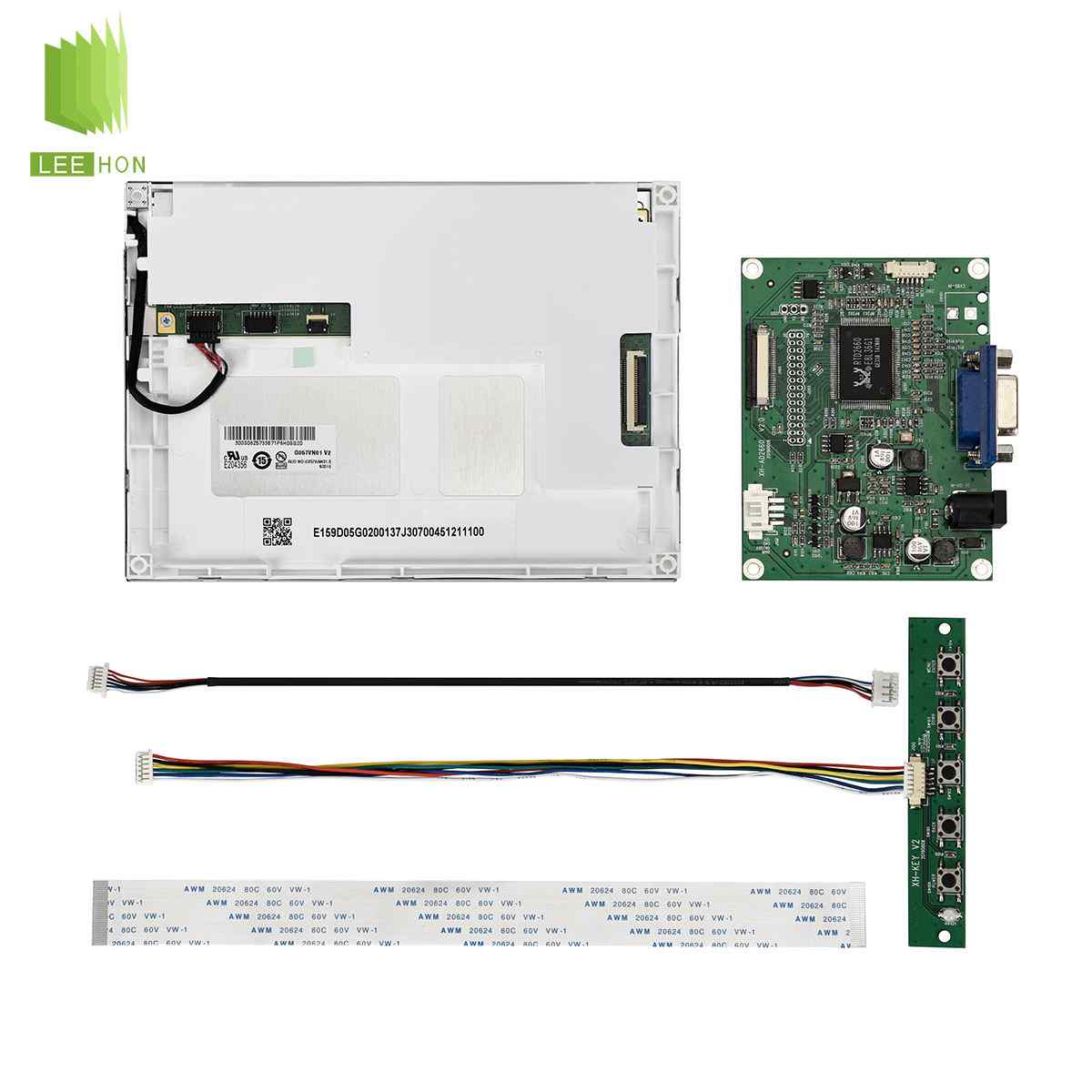

Q5：配驱动板和线束时，最容易卡在哪？
A：最容易卡在CMOS/RGB线序、时钟、同步信号和背光控制。驱动板要能输出640×480的RGB/CMOS信号；屏线要核对数据脚、DOTCLK、DE、供电脚、背光脚和连接器方向。它公开资料显示WLEDwithLEDDriver，背光不能按“无驱动裸灯条”去处理。
Q6：这块屏能不能直接配触摸？
A：可以配触摸方案，但不能默认屏体自带触摸。公开资料显示它是withouttouchscreen，所以项目要触摸时，需要按115.2×86.4mm显示区和整机前框单独匹配电阻触摸或电容触摸。
Q7：杭州立煌科技能不能咨询G057VN01V2？
A：可以，杭州立煌科技作为友达液晶屏代理商，沟通时建议直接按G057VN01V2、5.7寸、640×480、CMOS/RGB、700nit、带LEDDriver、触摸和屏线配套这些关键点去问，同时确认是否有现货、是否有V220等替代方案和驱动板适配建议。
Q8：这个型号最容易被误判的地方是什么？
A：最容易把它当成“通用5.7寸VGA屏”。实际上它是CMOS/RGB接口+高亮工业小屏，和LVDS5.7寸屏不是一类方案。维修替换时看原屏完整型号和主板接口；新项目选型时看亮度、温区、背光寿命、触摸和供货周期。
