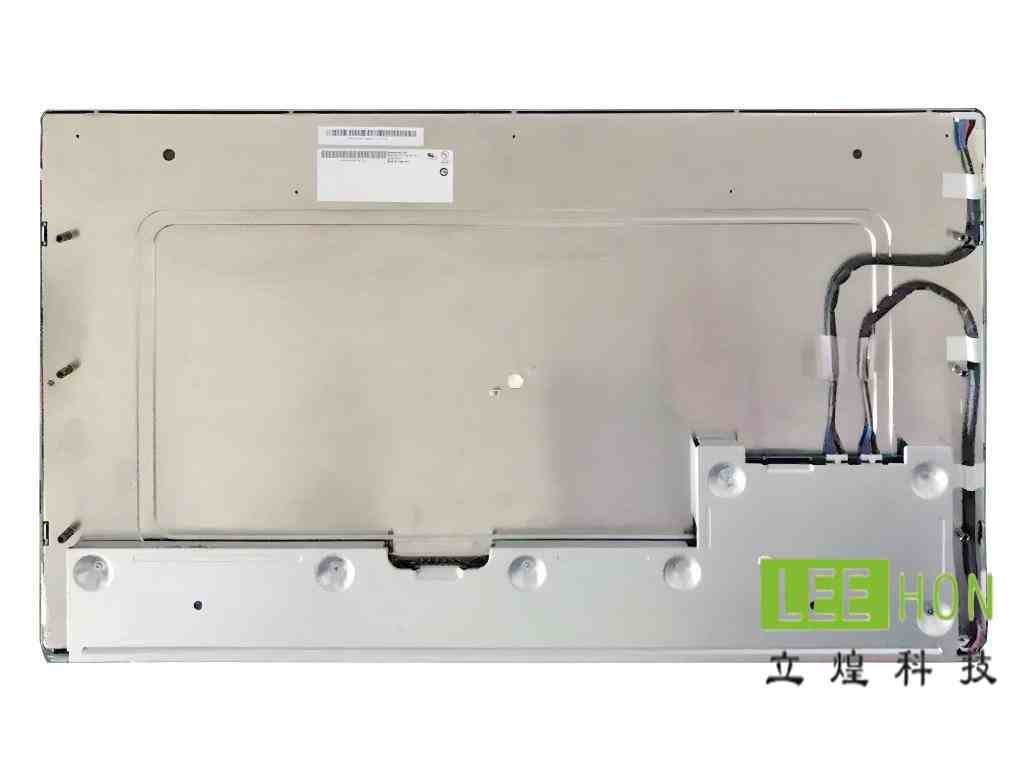

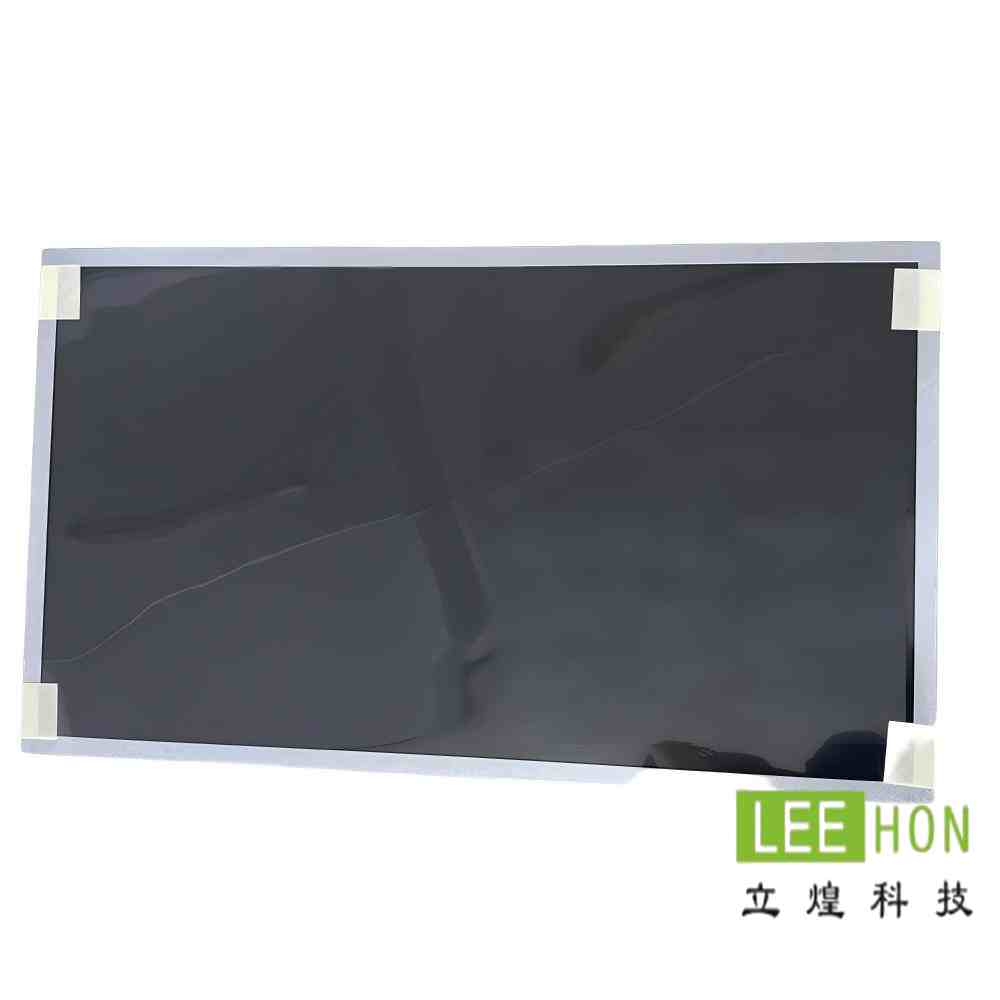

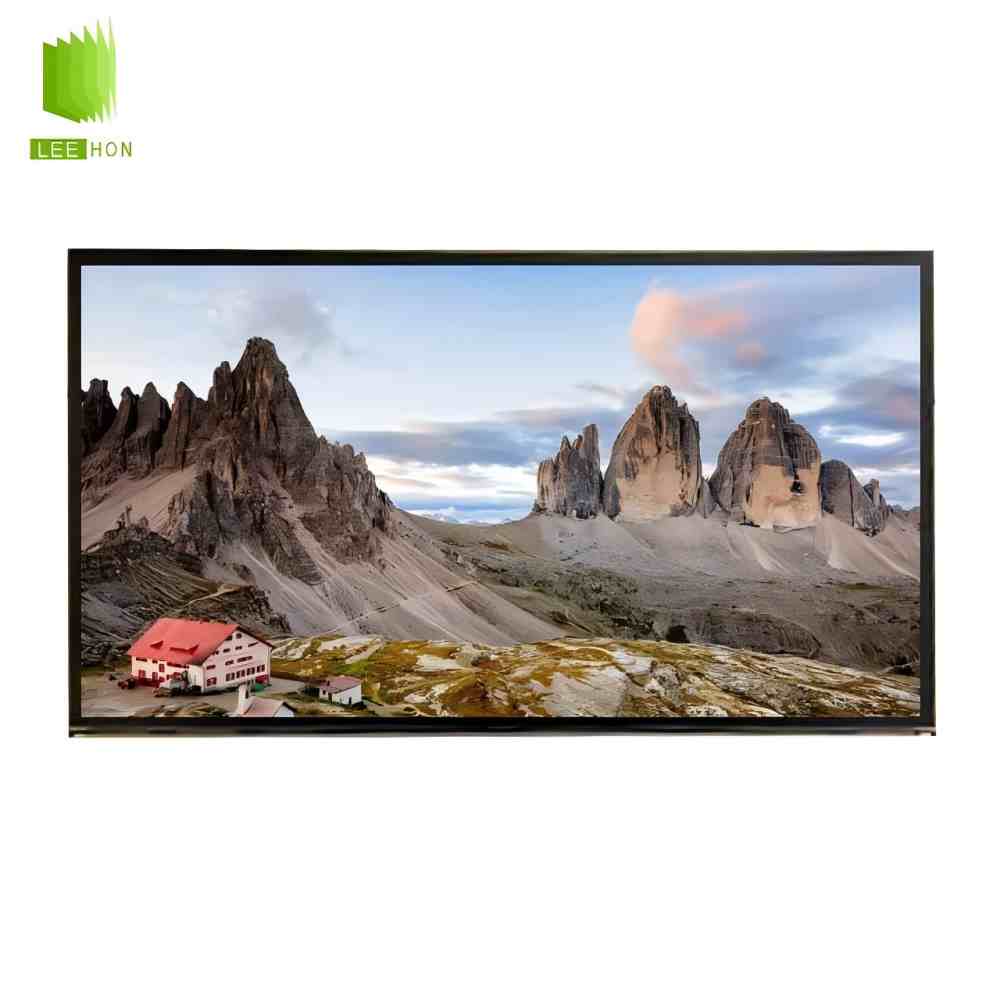

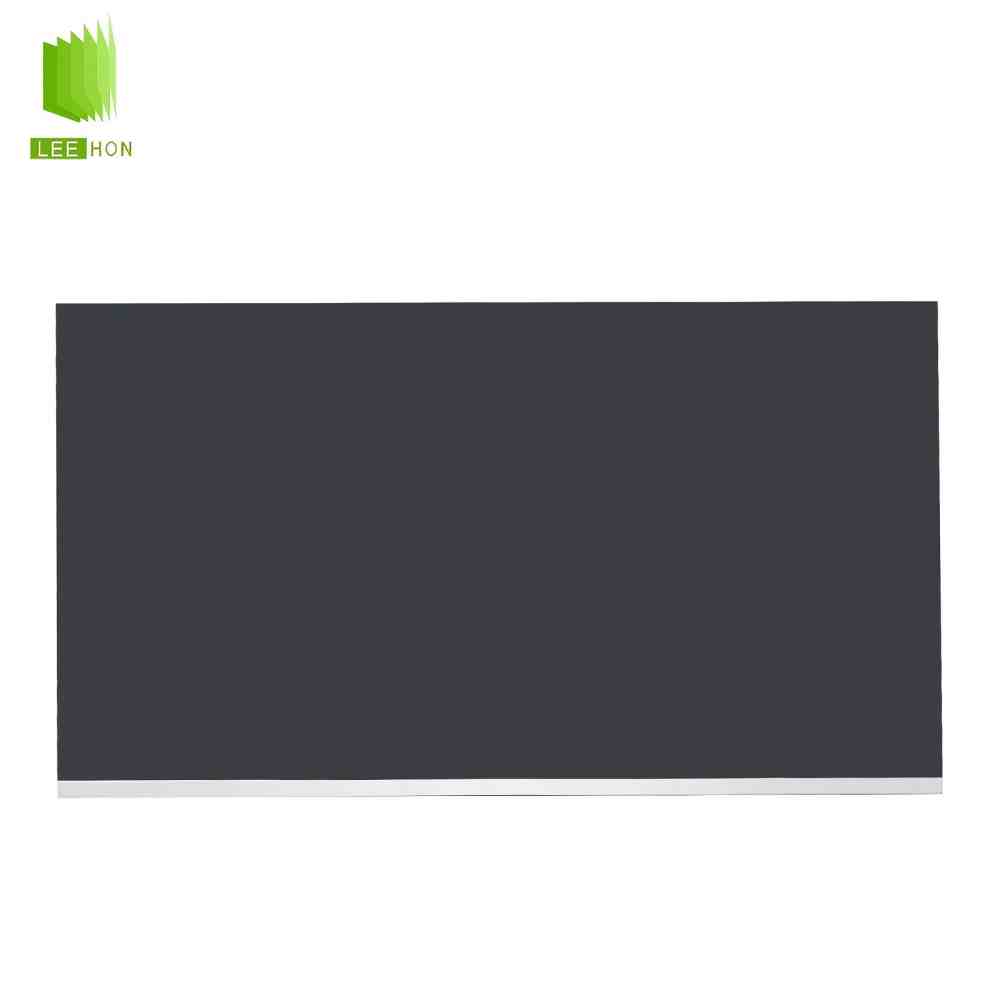

| 友达27寸LCD工业液晶屏G270ZAN01.1 特征表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G270ZAN01.1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业、户外高亮、医疗影像 |
| 典型特征 | - | 广色域，DCI-P3，sRGB，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，10位灰阶，表面雾面 |
| 结构特征 | 面板尺寸 | 27.0英寸 |
| 像素数量 | 3840(RGB)×2160, UHD | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.15525×0.15525 [163PPI] | |
| 点间距 (mm) | 0.05175×0.15525 | |
| 显示区域 (mm) | 596.16(H) × 335.34(V) | |
| 结构特征 | 可视区域 (mm) | 602.0(H) × 340.4(V) |
| 外观尺寸 (mm) | 630(H) × 368.2(V) | |
| 外观厚度 (mm) | 23.4 (Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 结构特征 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 结构特征 | 重量 | 3.40Kgs (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 光学特征 | 面板亮度 | 800 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 16/25 (Typ./Max.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 光学特征 | 色温 | 6485K |
| 显示颜色 | 1.07B (8-bit + Hi-FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 光学特征 | NTSC比值 | 0.94 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.86 | |
| DCI-P3覆盖率 | 0.91 | |
| Rec.2020覆盖率 | 0.69 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 光学特征 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 3D技术 | - | |
| 阳光下可视性 | 是 | |
| 光学特征 | 反射率 | - |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 功率消耗 | 61.96W (Typ.) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | 10串×2端子 | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 背光特征 | 电压供应 | 33/37.4V (Typ./Max.) |
| 电流供应 | 70mA (Typ.) | |
| 功率消耗 | - | |
| 背光特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 端子 | |
| 背光特征 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM6-K-TB | |
| 脚间距 | 2.0 mm | |
| Pin 数量 | 14 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 背光特征 | 电压供应 | 24.0±2.4V |
| 电流供应 | 2.05/2.4A (Typ./Max.) | |
| 功率消耗 | 49/57.6W (Typ./Max.) | |
| 信号特征 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 1.08/1.3A (Typ./Max.) | |
| 功率消耗 | 12.96/15.6W (Typ./Max.) | |
| 信号特征 | 位置 | - |
| 信号系统 | V-by-One 8 lane | |
| 类型 | 端子 | |
| 信号特征 | 品牌 | 航空电子 |
| 型号 | FI-RTE51S-HF | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 51 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工业显示器、医疗设备显示、控制系统终端、高亮室内商显、专业监视设备等27寸4K高亮显示项目。因为它确认是UHD分辨率+1000nit高亮+eDP接口的路线。它不太适合只有LVDS接口输出的主板方案，也不太适合长期超过50℃的高温环境。
Q2：选型时先核对哪个关键参数？
A：建议优先核对这5个关键参数：
1）尺寸和分辨率：27.0英寸、3840×2160；
2）接口类型：eDP4Lane；
3）接口针脚：30pin；
4）逻辑供电：10V；
5）显示区尺寸：596.736×335.664mm。
这些参数基本决定了主板、线束、结构是否可以直接兼容。
Q3：替代时最容易出错的点是什么？
A：常见问题主要有三个：接口类型判断错误：27寸4K面板很多外形接近，但有些是eDP，有些是V-by-One或LVDS。
供电电压不同：这块屏是10V逻辑供电，替代屏如果供电体系不同，原方案就不能直接使用。
亮度等级差异：这块屏是1000nit高亮屏，如果替换成普通亮度型号，现场视觉效果差距会很明显。
Q4：配触摸、驱动板、线束时要注意什么？
A：驱动板：必须确认支持3840×2160/eDP4Lane输出。
线束：核对30pineDP定义、供电脚位、电压、屏蔽设计。
触摸结构：建议按显示区596.736×335.664mm做盖板与贴合设计，避免结构干涉或开窗偏差。
Q5：实际项目中还有哪些使用注意事项？
A：
第一，这类1000nit高亮屏在整机设计中需要重点考虑散热与电源余量。
第二，屏是WLED背光结构，长期高亮运行建议合理控制背光驱动电流。
第三，安装时要避免面板扭曲、压框不均、边缘受力，否则容易出现显示不均或寿命下降。
