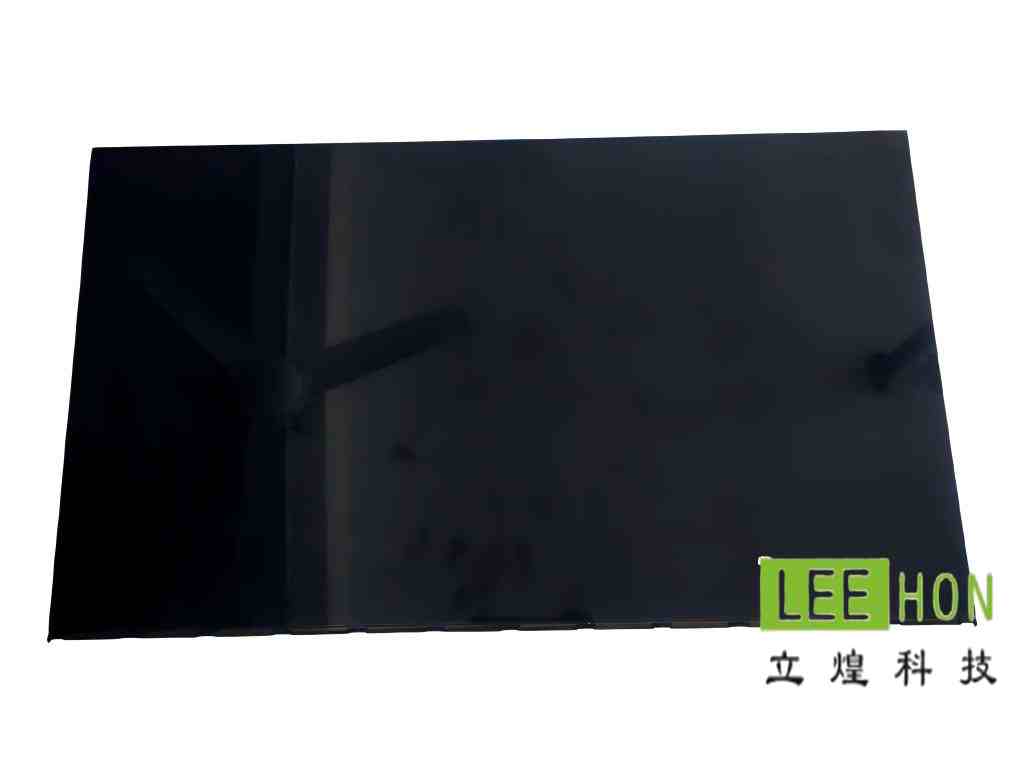

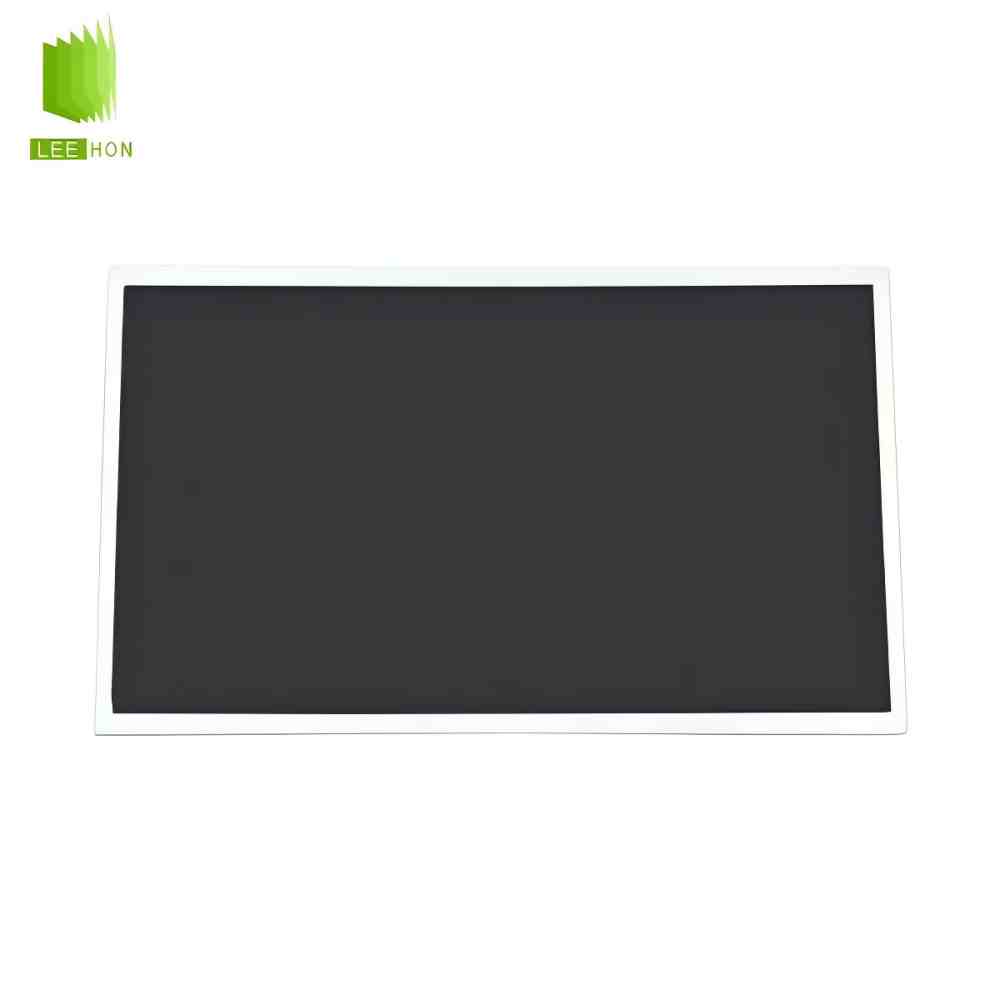

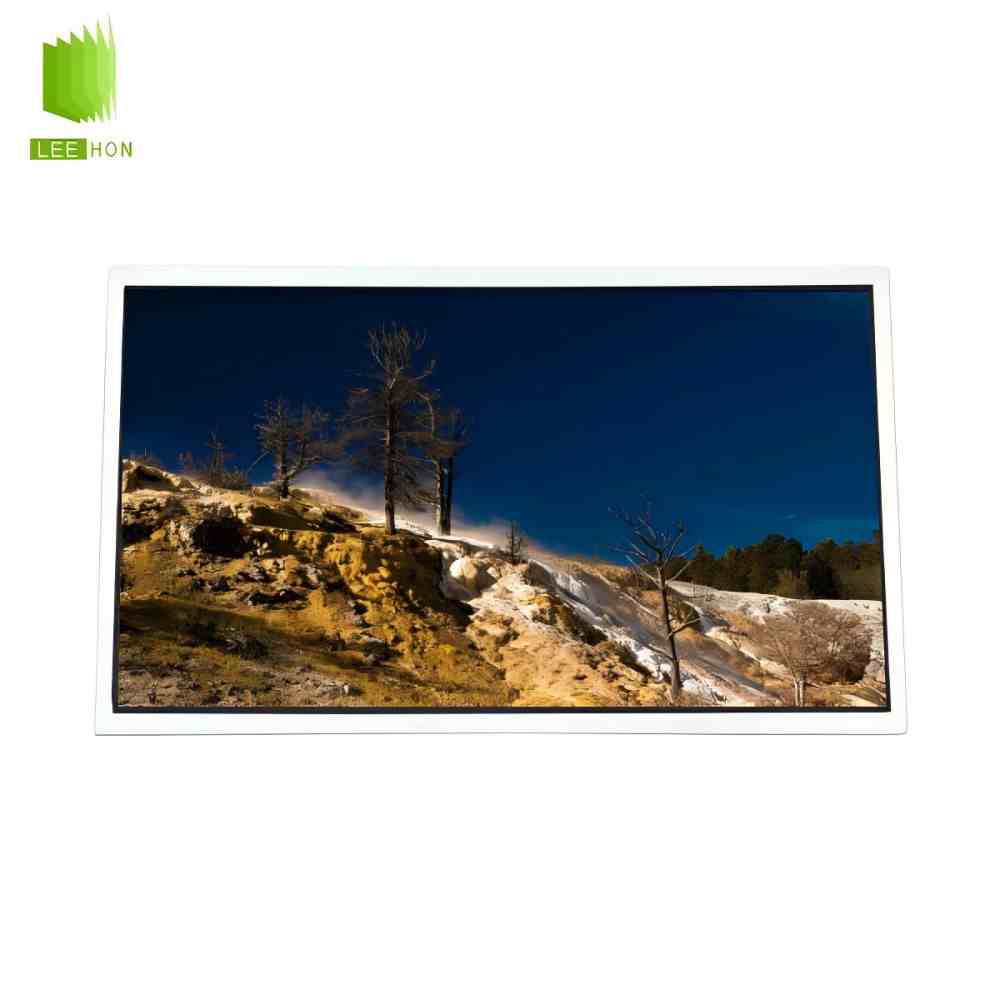

| 京东方31.5寸LCD液晶模组MV315QUM-N20 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | MV315QUM-N20（1个兼容型号） | |
| 面板尺寸 | 32.0英寸 | |
| 面板应用 | 电脑显示器 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.2G (11.76 m/s²) | |
| 典型特征 | - | DCI-P3，sRGB，3边无边框，白光LED背光，端子倒装，10位灰阶，表面雾面 3-side borderless, ES7.0/TCO8.0 Compliant, for LG 32UN650 |
| 备注信息 | - | 3-side borderless, ES7.0/TCO8.0 Compliant, for LG 32UN650 |
| 像素特征 | 像素数量 | 3840(RGB)×2160, UHD |
| 点间距 | 0.06053×0.18159 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.18159×0.18159 mm (H×V) [139PPI] | |
| 结构尺寸 | 显示区域 | 697.306×392.234 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 709.4×412 mm (H×V) | |
| 外观厚度 | 9.5/15.2 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形, 3边无边框 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |

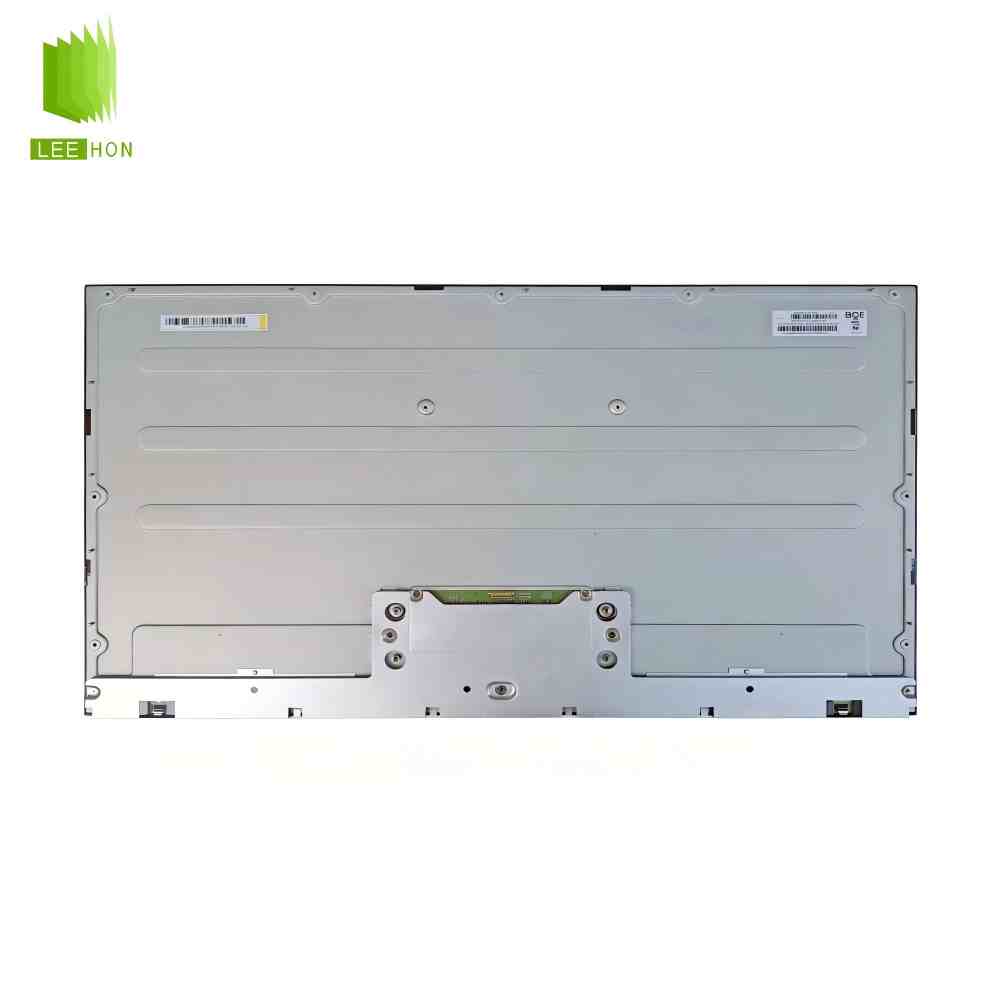

| 安装孔位 | - | Rear mounting holes (16-M3) |
| 其它特征 | 重量 | 4.55Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情-基本信息 | 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.94 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.86 | |
| DCI-P3覆盖率 | 0.94 | |
| Rec.2020覆盖率 | 0.7 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 43.2/53.3W (Typ./Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | 4串×2端子 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | 11S4P×2CN | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 35.2/36.3V (Typ./Max.) |
| 电流输入 | 125/130mA (Typ./Max.) | |
| 功耗 | 35.2/36.3W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21R | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 2 pcs | |
| 接口定义 | BLE-6PINS-CCAACC | |
| 信号系统 | 信号类型 | eDP (4 Lanes), HBR2 (5.4G/lane) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 10.0V (Typ.) |
| 电流输入 | 0.8/1.7A (Typ./Max.) | |
| 功耗 | 8/17W (Typ./Max.) | |
| 信号接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P4L-060A | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：
这块屏更适合工业显示终端、商用显示器、信息发布屏、自助设备显示端、4K室内显示项目。原因很直接：它是32英寸4K（3840×2160），接口是eDP，亮度为350cd/m²，更偏常规室内4K显示路线。
不太适合的场景主要有两类：一类是主板没有eDP输出的方案；另一类是强户外直射阳光或高亮半户外项目，因为目前公开资料能确认的亮度就是350cd/m²，不属于高亮户外级。
Q2：选型时先核对哪3–5个关键参数？
A：
这块屏建议优先核对5项：
1）尺寸和分辨率：32.0英寸、3840×2160；
2）接口类型：eDP；
3）接口针脚：30pin；
4）显示区尺寸：约697.3×392.2mm；
5）工作温度：0~50℃。
这几项先对上，主板、结构和环境边界才算真正匹配。
Q3：替代时最容易出错的点是什么？
A：
最容易错的不是“同样32寸、同样4K”，而是接口体系。这块屏公开资料一致指向eDP30pin，如果替代屏虽然尺寸和分辨率一样，但接口换成LVDS或其他路线，就很容易出现点不亮、链路不兼容、驱动板无法直接通用的问题。
另一个高频错误是忽略背光架构。目前公开资料能确认它是WLED背光，且标注WithoutDriver，所以替代时不能默认原来的背光驱动方案一定能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：
先说驱动板：要确认驱动板能输出3840×2160的eDP信号，而不是只支持LVDS或HDMI直驱面板。只看“32寸4K”还不够，接口没对上，联调时通常就是黑屏。
再说线束：因为公开资料显示它是eDP30pin，所以线束不能只看“能插上”，还要核对pin数、eDP线序、供电脚和背光相关控制是否一致。
触摸这块我这次不写死自带或标准触摸方案，因为我没有拿到这块屏的原厂公开PDF去确认屏体是否带固定触摸版本。做项目时，更稳妥的做法是把液晶模组和触摸方案分开核对。
Q5：这块屏还有哪些实际使用注意事项？
A：
这块屏目前能确认的显示属性还包括：ADS/NormallyBlack、视角89/89/89/89、典型对比度1000:1、表面雾面处理。这意味着它更适合做常规室内广视角显示，但项目落地时仍然要把电源稳定性、eDP线束质量、背光驱动匹配、整机散热一起考虑。
