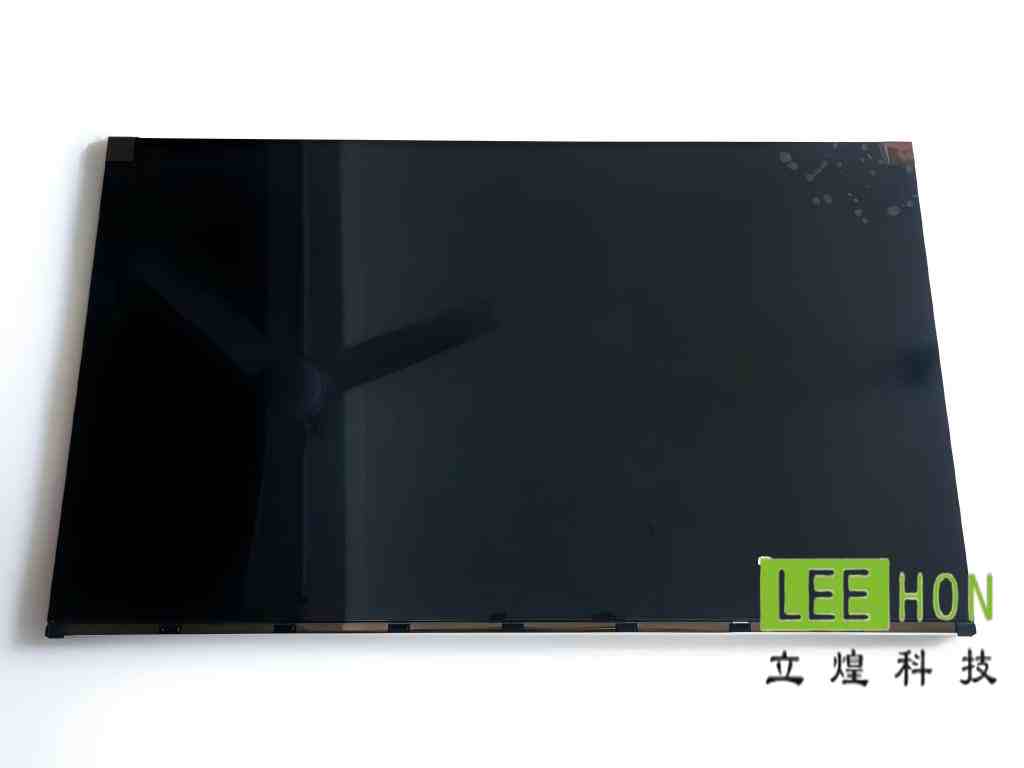

| 京东方27寸LCD工业电脑液晶屏MV270QUM-N20 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | MV270QUM-N20 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 电脑显示屏 | |
| 对角尺寸 | 27.0" | |
| 型号别名 | - | |
| 备注信息 | 3-side Borderless, 100% sRGB | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.2G (11.76 m/s²) | |
| 典型特征 | - | sRGB，3边无边框，白光LED背光，端子倒装，10位灰阶，表面雾面 3-side Borderless, 100% sRGB |
| 像素特征 | 解析度 | 3840(RGB)×2160, UHD |
| 点间距(mm) | 0.0518×0.1554 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1554×0.1554 (H×V) [163PPI] | |

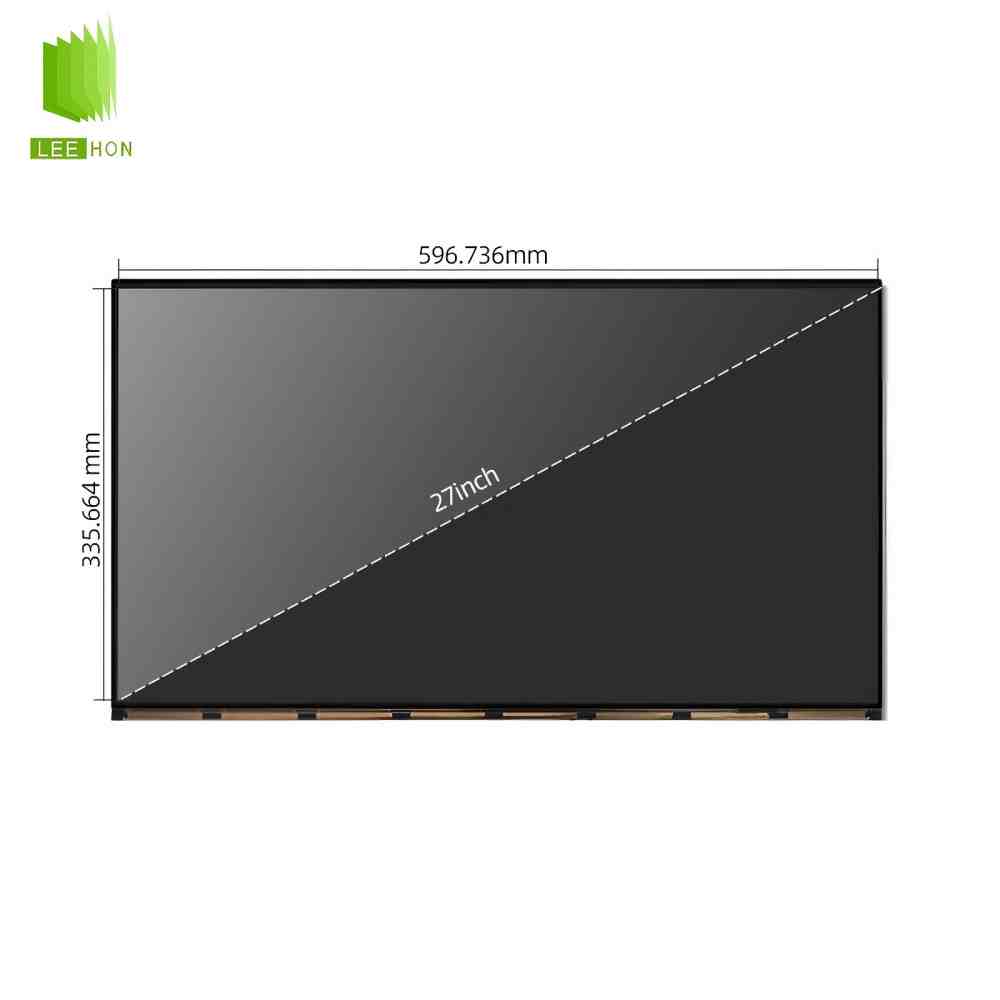

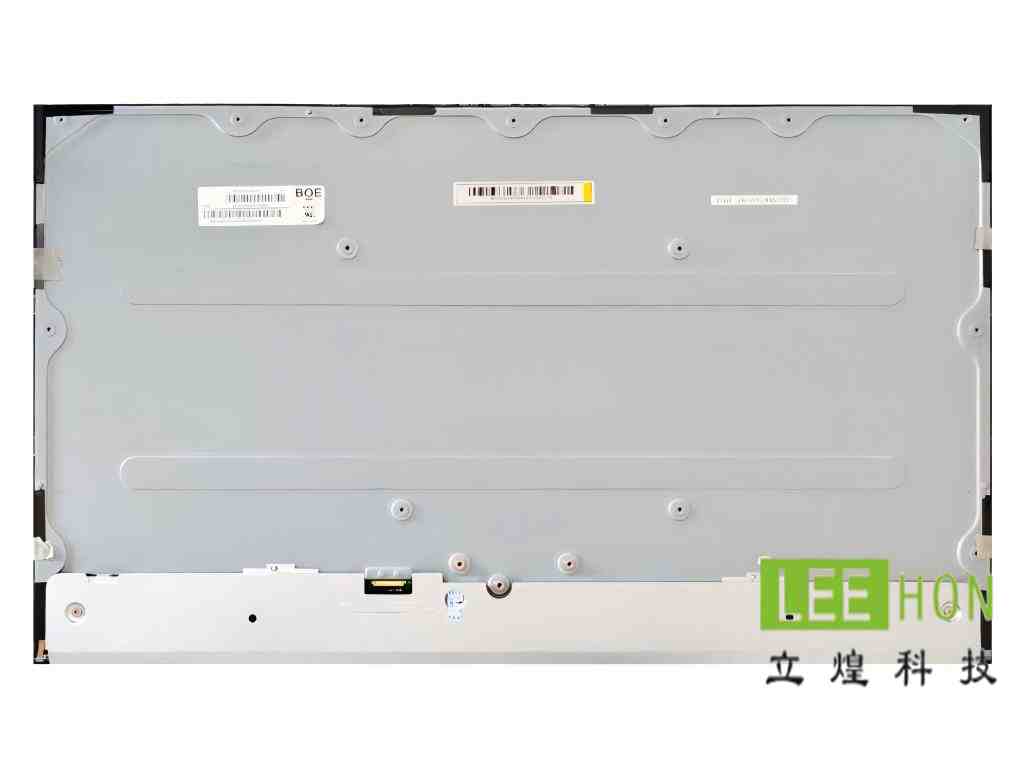

| 结构尺寸 | 显示区域(mm) | 596.736(H) × 335.664(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 608.8(H) × 353.3(V) | |
| 外观厚度(mm) | 9.3/13.9 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形, 3边无边框 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Rear mounting holes (18-M3) |
| 其它参数 | 重量 | 3.22Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学基础信息 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | TBD | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.79 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.81 | |
| DCI-P3覆盖率 | 0.82 | |
| Rec.2020覆盖率 | 0.59 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 24.64/33.88W (Typ./Max.) |
| 信号电气 | 电压供应 | 10.0V (Typ.) |
| 电流供应 | 480/1150mA (Typ./Max.) | |
| 功率消耗 | 4.8/11.5W (Typ./Max.) | |
| 信号类型 | - | eDP (4 Lanes), HBR2 (5.4G/lane) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 19S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 51.3/55.1/58.9V (Min./Typ./Max.) |
| 电流供应 | 90±5mA | |
| 功率消耗 | 17.4/19.84/22.4W (Min./Typ./Max.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 恩得利 |
| 型号 | 7083K-F06N-04L | |
| 脚距 | 0.5 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | - | 无 |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合桌面显示器、工控显示终端、控制系统显示器、过程控制监视器这类27英寸4K室内显示项目。
原厂规格书在应用里就写了DesktopTypeofPC&WorkstationUse、Stand-aloneMonitor、DisplayTerminalsforControlSystem、MonitorsforProcessController。
它不太适合主板没有eDP输出的方案，也不太适合长期超出0~50℃工作温区的场景。
Q2：选型时先核对哪个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：27.0英寸、3840×2160；
2）接口类型：eDP4Lanes；
3）接口针脚：30pin；
4）逻辑供电：10V；
5）显示区尺寸：596.736×335.664mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样27寸、同样4K”，而是接口体系和供电条件。这块屏明确是eDP4Lane、30pin、10V供电；如果替代屏虽然尺寸和分辨率一样，但接口换成LVDS、V-by-One，或者供电条件不同，就很容易出现点不亮、链路不兼容、原驱动板不能直接通用的问题。
另一个高频错误是忽略色深路线，这块屏是10bit（8bit+A-FRC），替代屏如果色深不同，显示效果也可能变化。

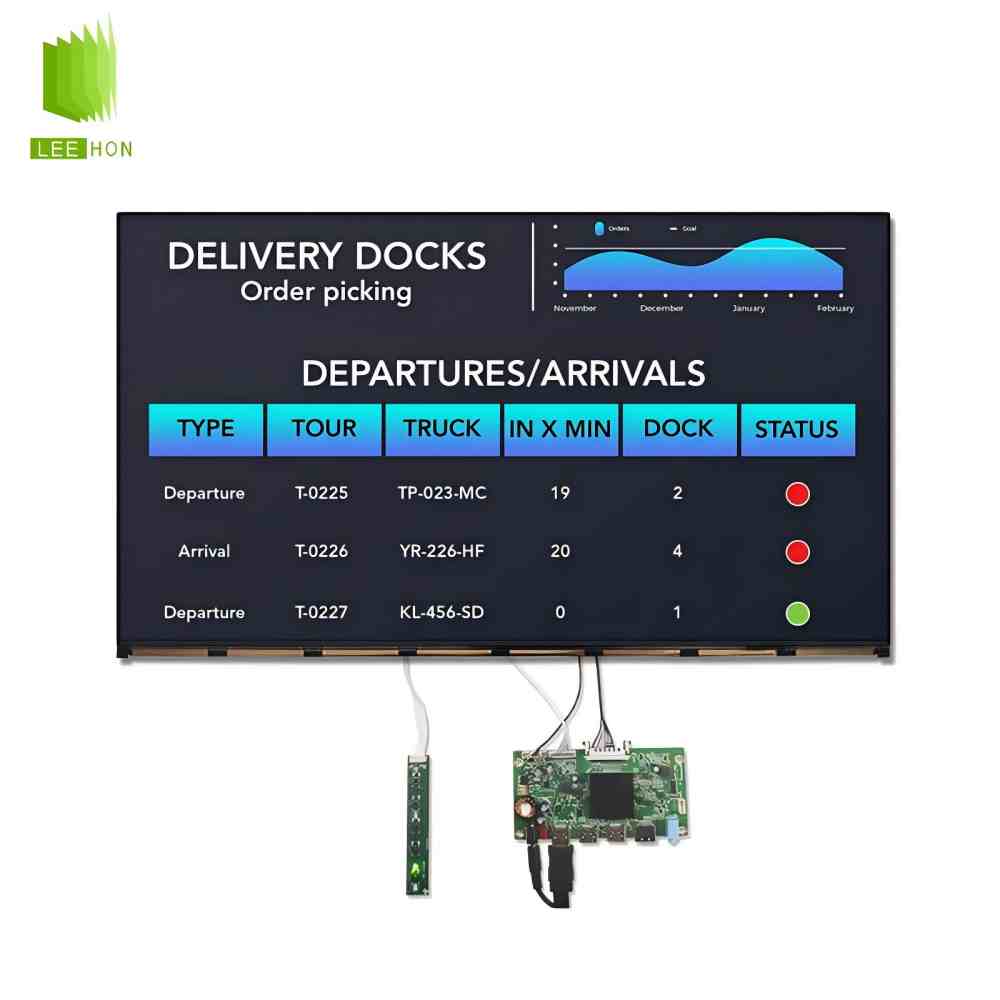

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出3840×2160/60Hz的eDP信号，而且是真正支持4LaneeDP，不能只看“支持4K”就直接上。再说线束：因为这块屏是30pineDP，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和eDP链路定义是否一致。
如果项目还要配触摸，更稳妥的做法是把液晶模组和触摸方案分开核对，重点先按这块屏已确认的显示区596.736×335.664mm去对盖板开窗和贴合区。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个很关键的使用点：
第一，规格书明确写了LED背光，并给出了峰值亮度400nit、典型350nit的信息，做整机时要把背光供电和散热一起考虑；
第二，公开资料显示它是ADS/NormallyBlack/广视角路线，视角典型值是89/89/89/89；
第三，原厂规格书单独列出了Handling&Cautions章节，说明这类屏在量产项目里，搬运、防静电、装配应力、清洁方式都不能按普通消费件随便处理。
