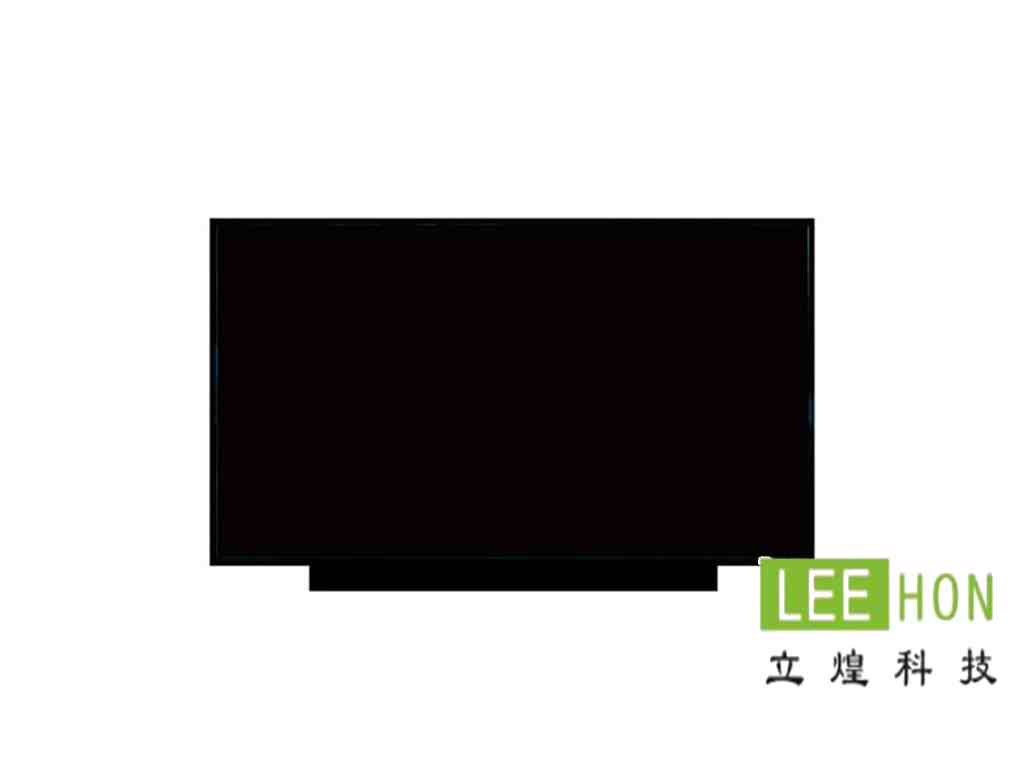

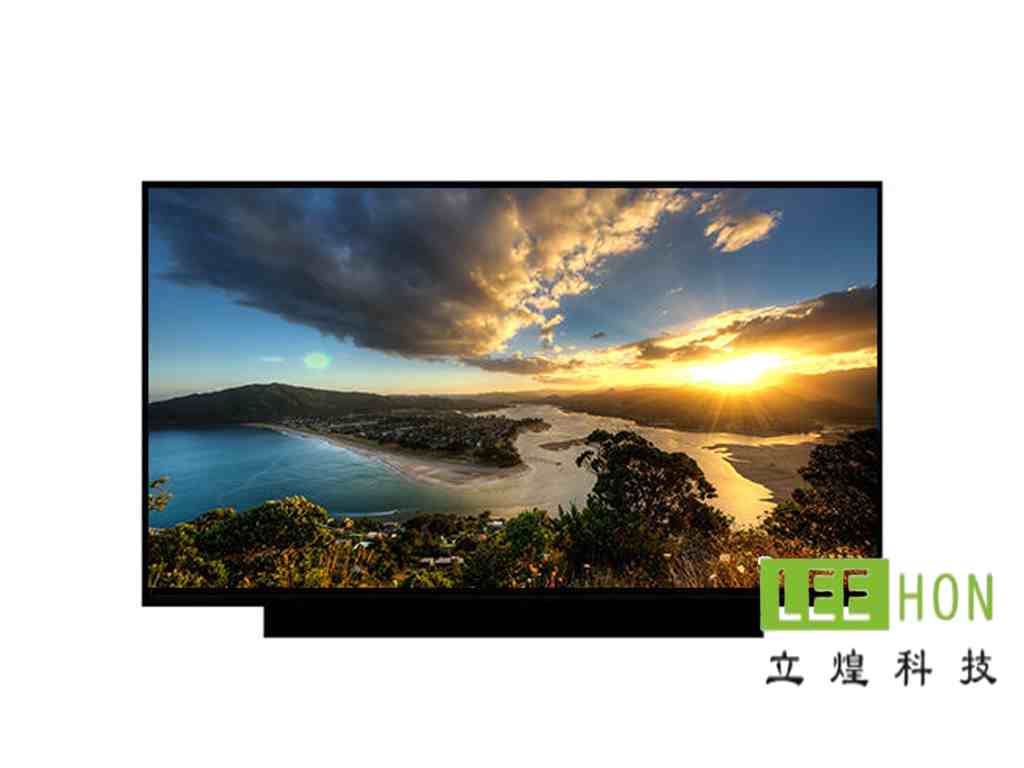

| 京东方31.5寸LCD液晶模组EZ315KKM-A4Z 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京东方 |
| 型号名称 | EZ315KKM-A4Z | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 31.5寸 | |
| 适用于 | 医疗影像 | |
| 备注信息 | HDR1000, Reverse type, 3-side Borderless | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 3边无边框，超高亮度，Mini LED背光，含LED驱动器，端子倒装，10位灰阶，表面镜面 HDR1000, Reverse type, 3-side Borderless |
| 像素特征 | 分辨率 | 3840(RGB)×2160, UHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.06053×0.18159 mm | |
| 像素间距(W×H) | 0.18159×0.18159 mm [139PPI] | |
| 物理尺寸 | 显示尺寸 | 697.306(W)×392.234(H) mm |
| 外观尺寸 | 709.66(W)×412.09(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 11.26/23.26 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形, 3边无边框 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | - | Rear mounting holes |
| 其它细节 | 重量 | 4.20Kgs (Max.) |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情 | 亮度(cd/m²) | 1125 (Typ.), HDR1400 |
| 对比度 | 2000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.18/1.25 (Typ./Max.) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 84.8/142.2W (Typ./Max.) |
| 信号电气 | 输入电流 | 680/1700mA (Typ./Max.) |
| 输入电压 | 10.0V (Typ.) | |
| 功率消耗 | 6.8/17.85W (Typ./Max.) | |
| 信号接口 | eDP (4 Lanes) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-66 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | EDP-30P4L-060A | |
| 灯管特征 | 灯管类型 | Mini LED |
| 数量 | - | |
| 位置 | 直下式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 然湖 |
| 型号 | 20022WR-H14B2 | |
| 脚距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 2 pcs | |
| 脚定义 | - | |
| 品牌 | 瀚荃 | |
| 型号 | CI4412M1HR0-NH | |
| 脚距 | 1.25 mm | |
| 脚数 | 12 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 24.0±1.2V |
| 输入电流 | 3.25/5.18A (Typ.)(HDR OFF/HDR) | |
| 功率消耗 | 78/124.3W (Typ.)(HDR OFF/HDR) | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合32英寸4K的工业显示终端、医疗显示配套项目、商显设备、信息发布屏、自助设备显示端。能确认的基础条件是：它是32.0英寸、3840×2160、eDP接口，而且公开资料里也被列在medicaldisplay相关应用目录中。
它不太适合主板没有eDP输出的方案，也不太适合工作环境长期超出0~50℃的场景。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：32.0英寸、3840×2160；
2）接口类型：eDP；
3）显示区尺寸：约697.306×392.234mm；
4）外形尺寸：约709.66×412.09×23.26mm；
5）工作温度：0~50℃。
这几项先对上，主板、结构和环境边界才算真正匹配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样32寸、同样4K”，而是接口体系和背光架构。这块屏目前能确认是eDP，并且是MiniLED背光、带LEDDriver、无触摸；
如果替代屏虽然尺寸和分辨率一样，但接口改成LVDS、V-by-One或别的路线，或者背光驱动方式不同，就很容易出现点不亮、链路不兼容、原方案不能直接照搬的问题。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出3840×2160的eDP信号，而不是只支持LVDS或其他面板接口。再说线束：因为目前能确认它是eDP屏，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和背光控制相关定义是否一致。
触摸这块更要单独核，因为目前公开资料明确指向它是withouttouchscreen，所以如果项目要加触摸，应该把液晶模组和触摸方案分开处理，不要默认它本体带触摸。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前能确认的是内置MiniLED背光并带LEDDriver，这意味着它不是普通裸灯条方案，整机设计时要把电源余量、散热、驱动兼容性一起考虑。另一个要点是它的环境范围目前能确认到工作0~50℃、存储-20~60℃，所以做整机项目时，最好先把散热、密封、防凝露和长期运行温度一起评估清楚。
