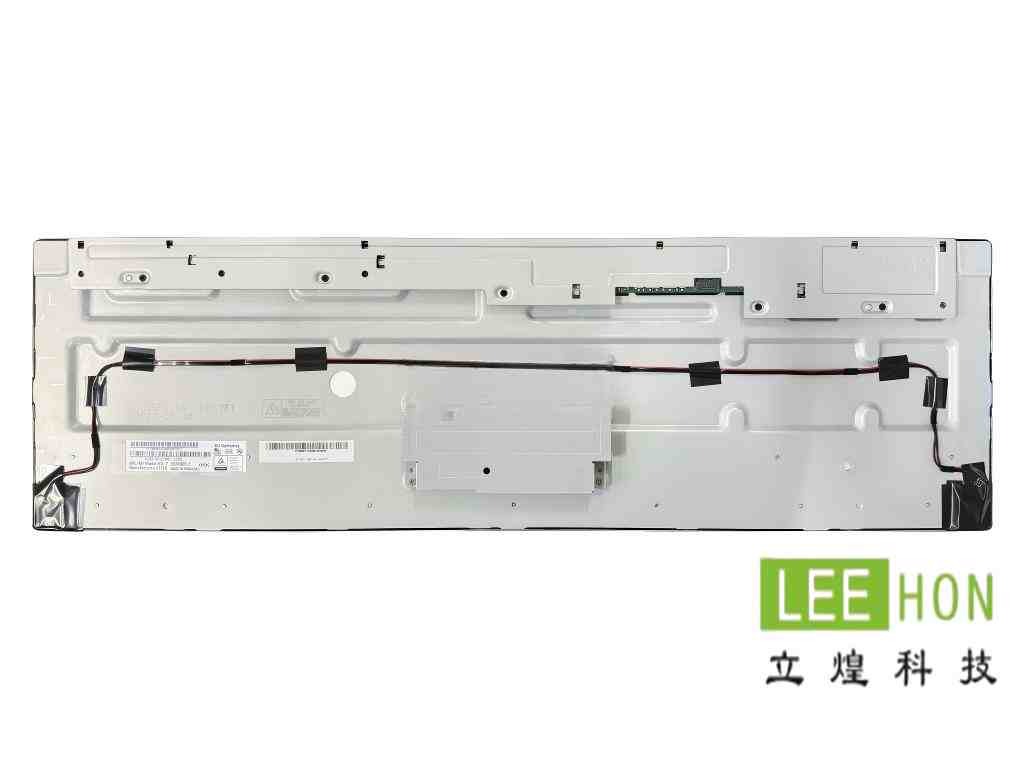

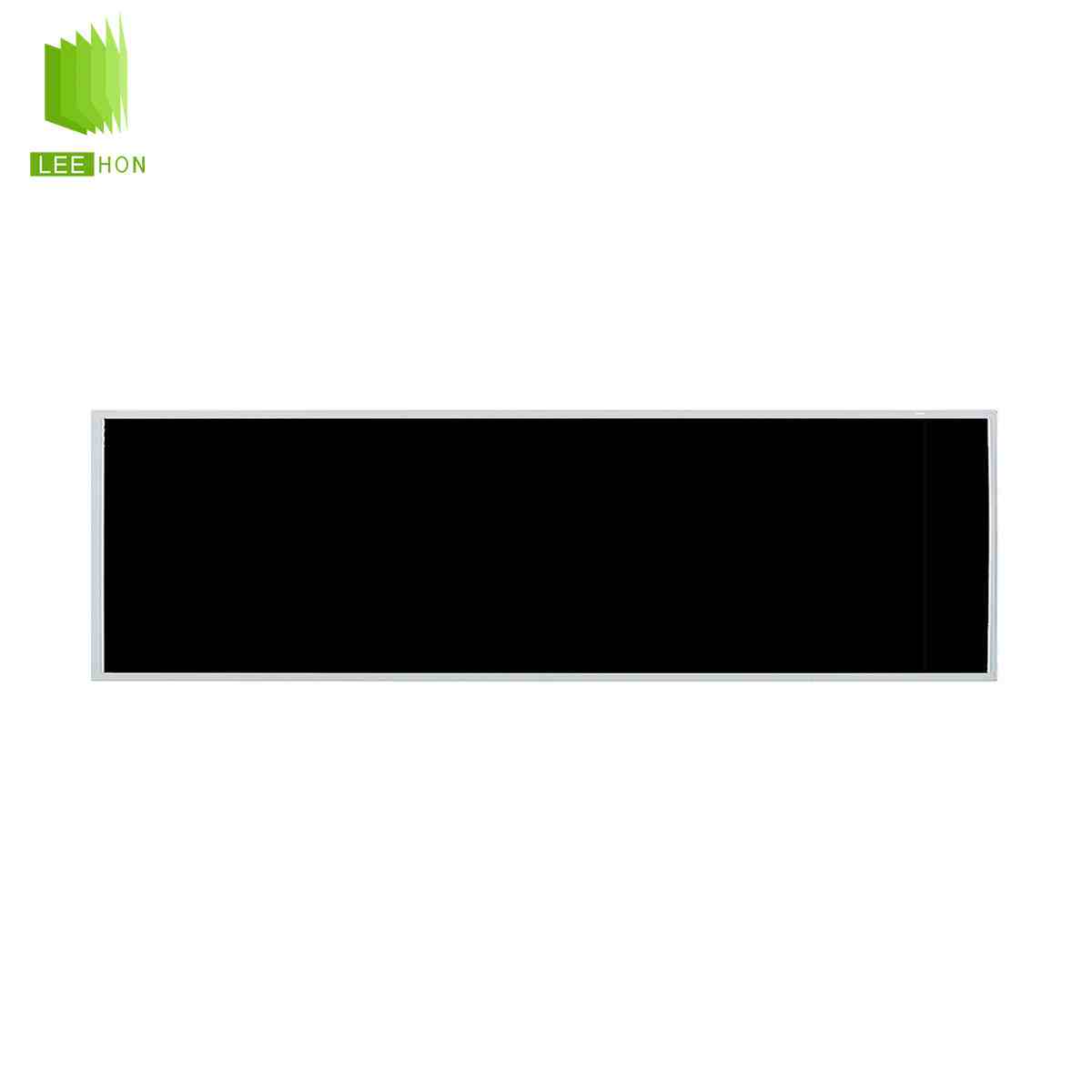

| 友达28.6寸LCD长条液晶屏P286IVN01.1 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 友达 |
| 型号 | P286IVN01.1 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 60 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 户外高亮、长条屏 |
| 典型特征 | - | 风景模式 / 肖像模式，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，超宽屏，表面雾面 Liquid crystal: Advanced wide temperature LC (-40-110°C) |
| 备注信息 | Liquid crystal | Advanced wide temperature LC (-40-110°C) |
| 结构特征-对角尺寸 | 对角尺寸 | 28.6" |
| 结构特征-像素特征 | 像素数量 | 1920(RGB)×540 |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.12125×0.36375 mm | |
| 像素间距(H×V) | 0.36375×0.36375 mm [69PPI] | |
| 结构特征-结构尺寸 | 显示区域(H×V) | 698.4×196.425 mm |
| 开口区域(H×V) | 702.4×200.43 mm | |
| 外观尺寸(H×V) | 722.2×220.23 mm | |
| 外观厚度 | 19.5/28.9 (Typ./Max.) mm | |
| 结构特征-外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | >3:1 | |
| 风景肖像 | 风景 / 肖像模式 | |
| 外观样式 | - | |
| 结构特征-其它参数 | 重量 | 3.10Kgs |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 28%)，Hard coating (3H) | |
| 结构特征-安装孔位 | 安装孔位 | Side mounting holes (10-M3) on left, right, up, down bezel |
| 光学特征-基本信息 | 显示亮度 | 700 cd/m² (Typ.) |
| 显示模式 | AMVA3，常黑显示，透射式 | |
| 对比度 | 4000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 8 (Typ.)(G to G) (ms) | |
| 光学特征-色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 光学特征-1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 光学特征-色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 光学特征-亮度均匀性 | 亮度均匀性 | 1.33 (Max.)(9 points) |
| 光学特征-显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 电子特征-帧频率 | 帧频率 | 60Hz |
| 电子特征-翻转扫描 | 翻转扫描 | No |
| 电子特征-功率总耗 | 功率总耗 | 36.58W (Typ.) |
| 光源特征-光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| 光源特征-接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 光源特征-接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HRL-NH | |
| 数量 | 1 pcs | |
| 脚数 | 14 pins | |
| 脚间距 | 2.0 mm | |
| 脚定义 | - | |
| 光源特征-WLED驱动电气 | 输入电压 | 24.0±1.2V |
| 输入电流 | 1.34/1.54A (Typ./Max.) | |
| 功率消耗 | 32.14/36.95W (Typ./Max.) | |
| 信号特征-信号电气 | 输入电压 | 12V (Typ.) |
| 输入电流 | 0.37/0.44A (Typ./Max.) | |
| 功率消耗 | 4.44/5.33W (Typ./Max.) | |
| 信号特征-接口特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 信号特征-接口详情 | 品牌 | 航空电子 |
| 型号 | FI-RTE51SZ-HF | |
| 数量 | 1 pcs | |
| 脚数 | 51 pins | |
| 脚间距 | 0.5 mm | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合条形商显、信息发布终端、工控显示、零售导视、车站机场类长条显示设备。
原因很直接：它是28.6英寸、1920×540的条形屏，并且原厂规格书写明采用双通道LVDS，定位就是拉伸条屏路线。它不太适合主板没有双通道LVDS输出的方案，也不太适合需要标准16:9比例画面的普通显示器替换项目。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：28.6英寸、1920×540；
2）接口类型：8-bit双通道LVDS；
3）显示区尺寸：698.4×196.4mm；
4）外形尺寸：722.2×220.2×28.9mm；
5）亮度和温区：典型700cd/m²，工作温度-20~60℃。
这几项先对上，主板、结构和应用环境才算真正匹配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样28.6寸、同样1920×540”，而是LVDS通道方式和背光架构。这块屏规格书明确写的是2channelLVDS，如果替代屏虽然尺寸接近，但变成单通道LVDS、别的接口体系，或者pin定义不同，就很容易出现点不亮、花屏、颜色异常。另外，公开资料也显示它是WLED背光并带LEDDriver，替代时如果背光驱动方式不一样，原来的方案通常也不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×540/60Hz的双通道LVDS，不能只看“分辨率差不多”。再说线束：这类条形屏更要核对LVDS两组数据链路、供电脚、地线和背光控制相关定义，不能只看“接口能不能插上”。
如果项目还要配触摸，更稳妥的做法是把触摸当成单独方案去核，重点先按已确认的显示区698.4×196.4mm和外形尺寸去对盖板开窗、贴合区和前框空间。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏的公开资料还确认了几个很关键的点：它采用AMVA3/NormallyBlack路线，典型对比度4000:1，并且公开资料给到-20~60℃工作温度。
这说明它更适合工业或商显条形屏场景，但整机项目里仍然要把散热、电源稳定性、驱动板接口匹配、长期运行亮度管理一起考虑，不能只看“尺寸和分辨率对上了”就直接替换。
