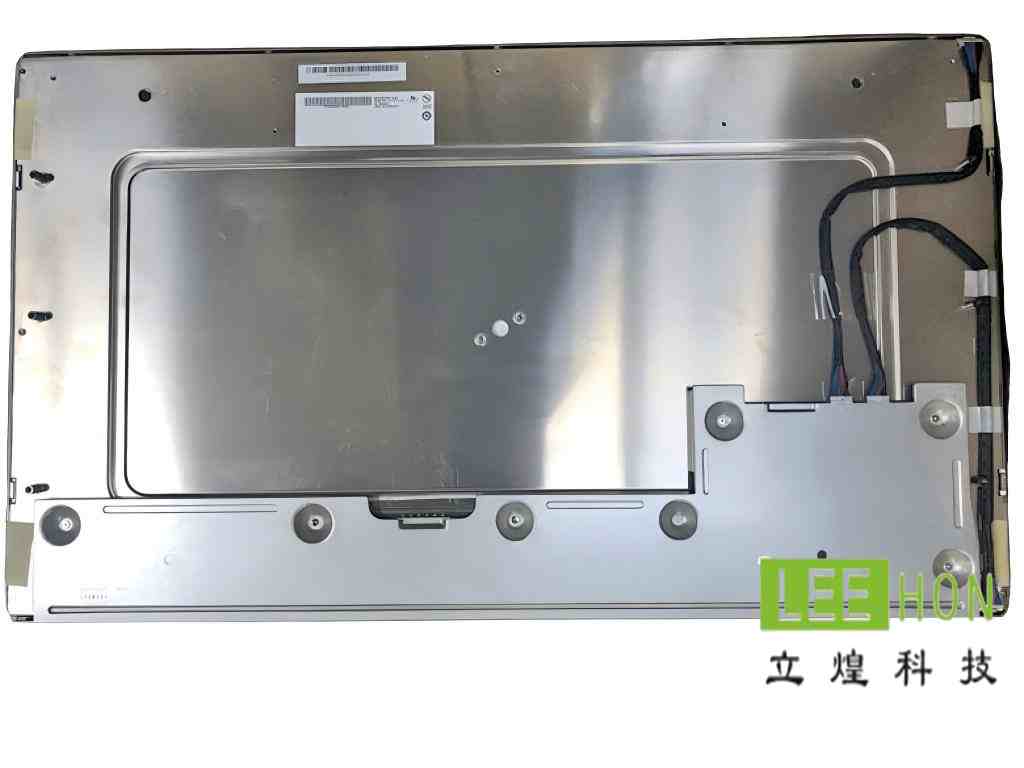

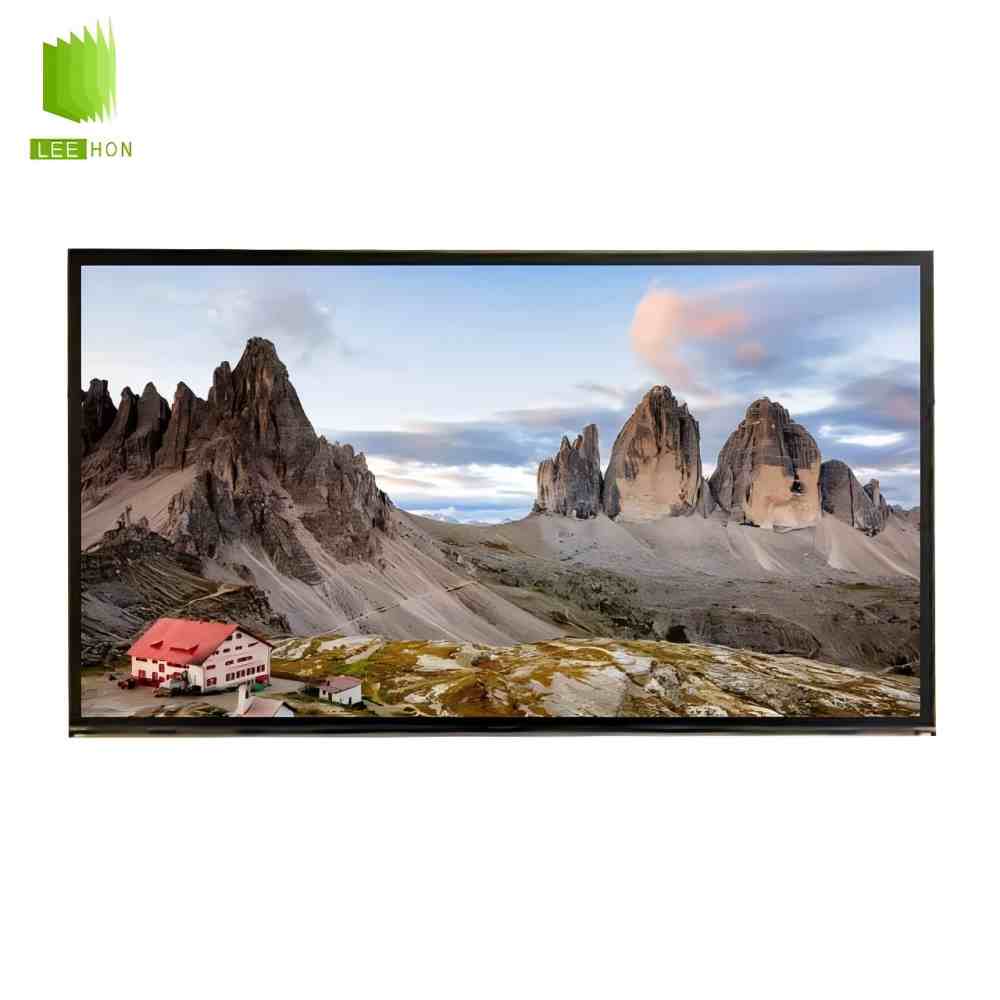

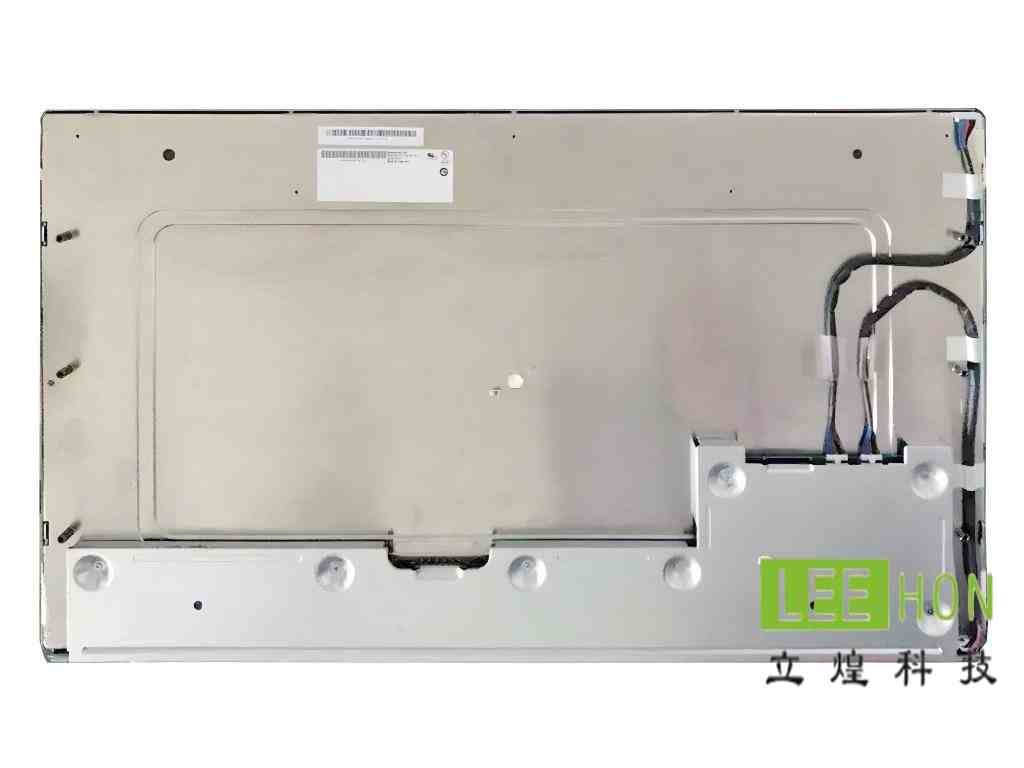

| 友达27寸LCD工业液晶模组G270HAN01.1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G270HAN01.1 | |
| 面板尺寸 | 27.0英寸 | |
| 面板应用 | 工业、户外高亮、医疗设备 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | DCI-P3，sRGB，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，10位灰阶，表面雾面 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.1038×0.3114 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.3114×0.3114 mm (H×V) [81PPI] | |
| 结构尺寸 | 显示区域 | 597.888×336.312 mm (H×V) |
| 可视区域 | 602×340.4 mm (H×V) | |
| 外观尺寸 | 630×368.2 mm (H×V) | |
| 外观厚度 | 23.4 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes, Rear mounting holes |
| 其它特征 | 重量 | 3.40Kgs (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 面板亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 14 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 1.07B (10-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.89 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.84 | |
| DCI-P3覆盖率 | 0.91 | |
| Rec.2020覆盖率 | 0.66 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 43.69W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 10串×2端子 | |
| 位置 | 侧入式光源(顶部和底部) | |
| 灯管电气 | 电压输入 | 27.0/30.6V (Typ./Max.) |
| 电流输入 | 65mA (Typ.) | |
| 功耗 | 35.1/39.78W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM6-K-TB | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 24.0±1.2V |
| 电流输入 | 1.72/1.95A (Typ./Max.) | |
| 功耗 | 41.29/46.8W (Typ./Max.) | |
| 信号系统 | LVDS | - |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 12.0V (Typ.) |
| 电流输入 | 0.2/0.5A (Typ./Max.) | |
| 功耗 | 2.4/6.0W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-RE51S-HF-R1500 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合工业显示器、户内高亮商显、医疗设备显示终端、控制系统显示器、信息发布设备等27寸高亮FHD显示项目。因为它确认是1000nit高亮+LVDS工业面板路线。
它不太适合主板只有eDP或V-by-One输出的方案，也不太适合长期高温超过50℃的环境。
Q2：选型时先核对哪3–5个关键参数？
A：建议优先核对这5项：
1）尺寸和分辨率：27.0英寸、1920×1080；
2）接口类型：LVDS；
3）接口针脚：30pin；
4）显示区尺寸：597.888×336.312mm；
5）亮度等级：1000cd/m²。
这些参数基本决定驱动板、线束、结构能否直接兼容。
Q3：替代时最容易出错的点是什么？
A：替代这类27寸屏时最容易出错的有三个：接口体系不同：很多27寸屏是eDP，而这款是LVDS。
亮度等级差异：这块是1000nit高亮屏，替代成普通300~400nit面板效果差异明显。
外形和安装孔位差异：即使同尺寸屏，结构尺寸也不一定一致。
Q4：配触摸、驱动板、线束时要注意什么？
A：驱动板：需要确认支持1920×1080的LVDS输出。
线束：核对30pinLVDS定义、供电脚位、差分信号线布局。
触摸方案：建议按显示区597.888×336.312mm做盖板开窗与贴合设计，避免装配偏差。
Q5：实际使用中还有哪些注意事项？
A：
第一，这类1000nit高亮面板在整机设计时要重点考虑散热和背光电源稳定性。
第二，长期高亮运行建议合理设置背光调光策略。
第三，装配时要避免压屏、扭曲应力、边框受力不均，否则可能影响显示均匀性和寿命。
