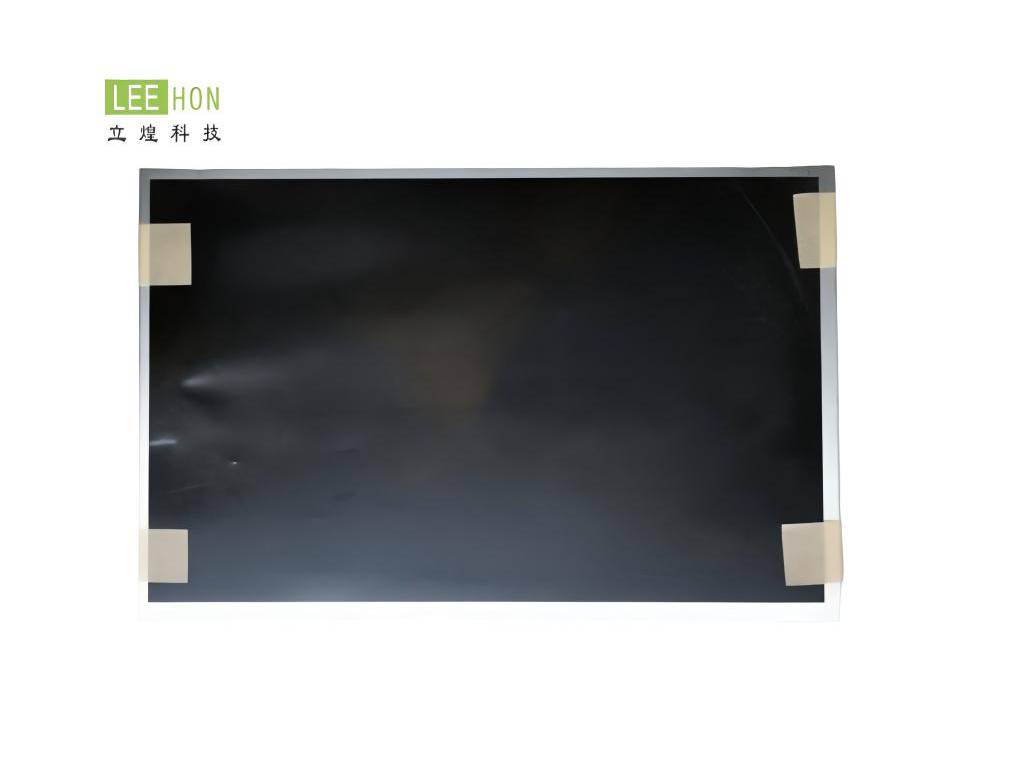

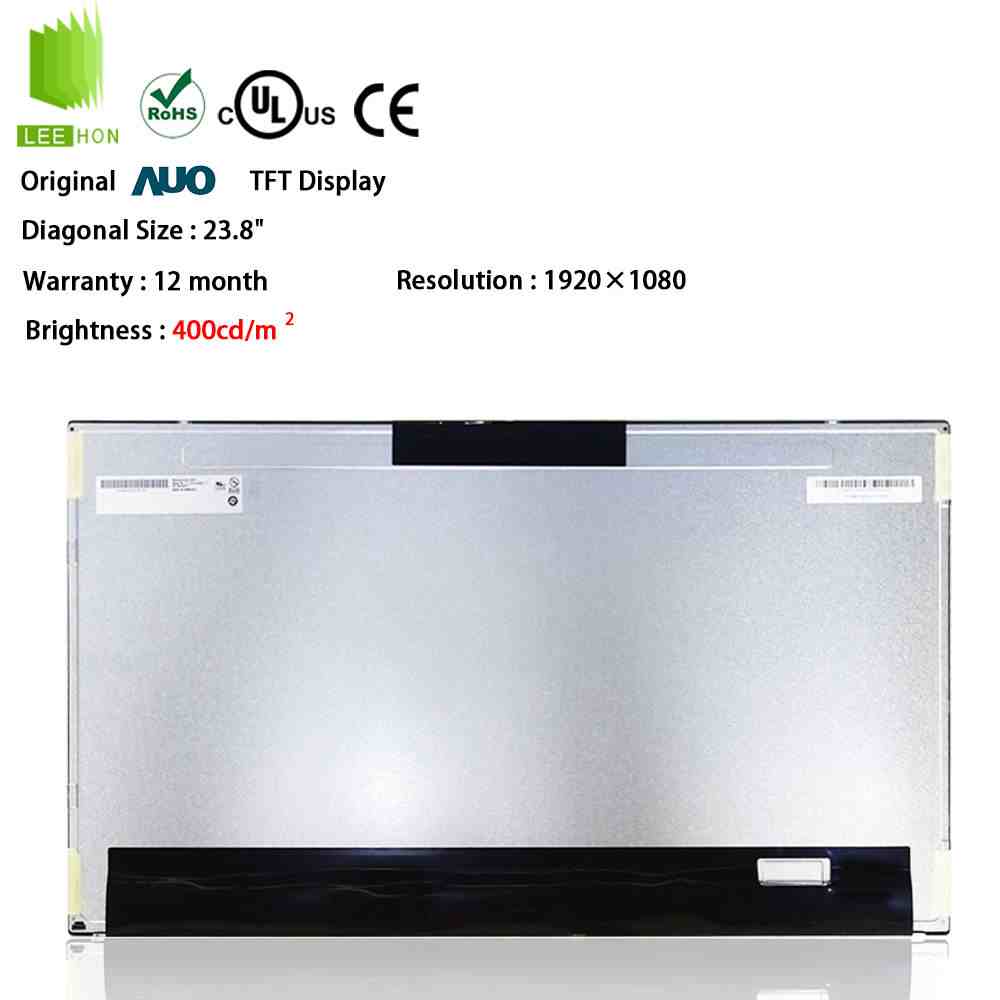

| 友达23.8寸LCD工业液晶模组G238HAN01.1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G238HAN01.1 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业、医疗映像 | |
| 对角尺寸 | 23.8" | |
| 型号别名 | - | |
| 备注信息 | TCO 6.0 Compliance, 8bit | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，寿命大于5万小时，端子倒装，表面雾面 TCO 6.0 Compliance, 8bit |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0915×0.2745 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2745×0.2745 (H×V) [92PPI] | |

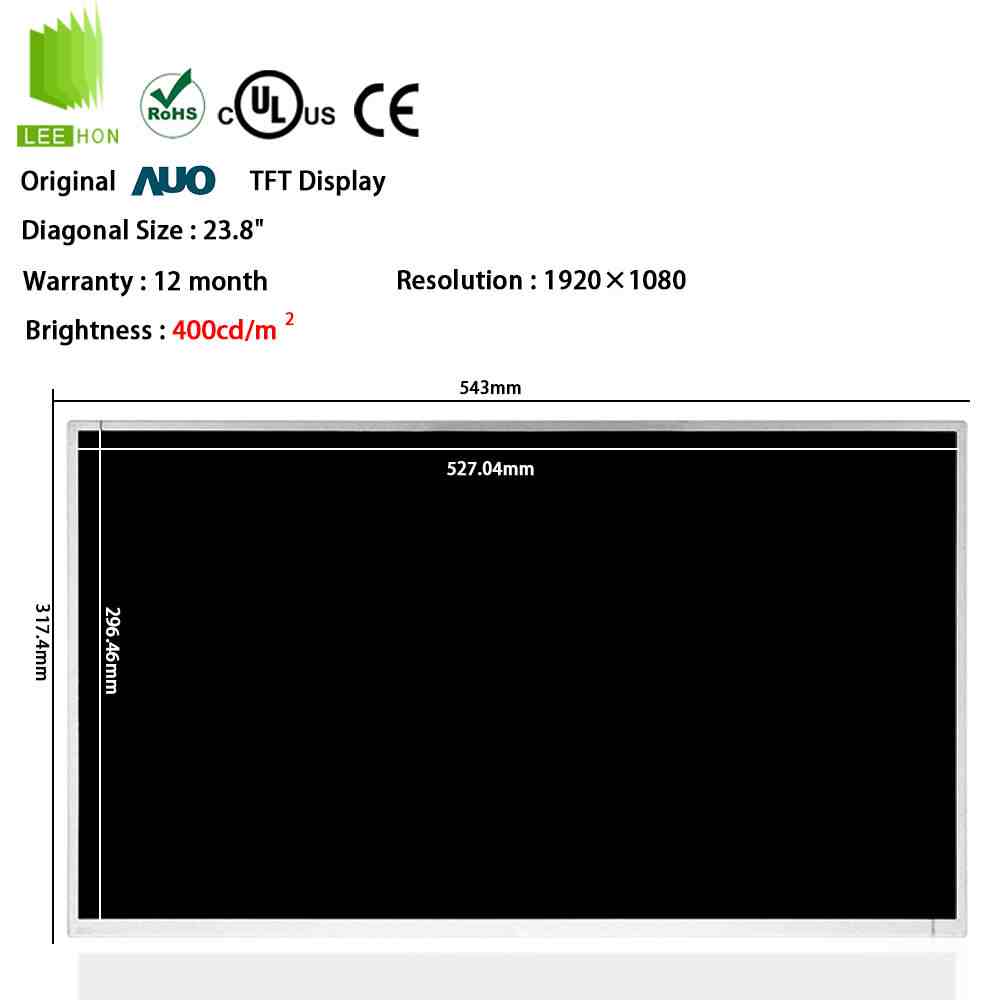

| 结构尺寸 | 显示区域(mm) | 527.04(H) × 296.46(V) |
| 开口区域(mm) | 530.2(H) × 299.6(V) | |
| 外观尺寸(mm) | 543(H) × 317.4(V) | |
| 外观厚度(mm) | 8.4/11.65 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 2.30Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基础信息 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 14 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.7 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.72 | |
| Rec.2020覆盖率 | 0.52 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 20.7W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.92/1.1A (Typ./Max.) | |
| 功率消耗 | 4.6/5.5W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 18S4P | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 48.6/57.6/64.8V (Min./Typ./Max.) |
| 电流供应 | 70/77mA (Typ./Max.) | |
| 功率消耗 | 16.1/18.1W (Typ./.Max.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21R | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | - | 无 |
常见问题
这是一款23.8英寸、1920×1080、400亮度、LVDS30pin、广视角的工业液晶屏，属于标准亮度FHD大尺寸工控屏，更适合室内设备和长期稳定显示场景。
Q1：这块屏适合什么设备？
更适合医疗设备显示、工业控制终端、检测仪器、工控一体机、流程控制显示器、室内信息终端这类需要23.8寸大尺寸+FHD全高清+广视角的项目。公开资料显示它是23.8寸、1920×1080、400cd/m²、89/89/89/89视角、AHVA/IPS类广视角，所以更偏室内专业显示和工业长期运行场景。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏常见亮度在400nit左右，还不是1000nit以上那类真正高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS。另外，公开资料常见工作温度约为0~50℃，如果项目要跑更严苛的宽温环境，也要提前确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G238HAN01.1是23.8寸、1920×1080、16:9，这会直接影响主板输出、界面布局和前框开窗。
再核对接口、针数和供电体系。公开资料显示它采用LVDS（2ch,8-bit）30pin，5V；做驱动板、转接板和线束时，要围绕这组参数去确认。
然后看亮度、视角和显示模式。这块屏约400nit、1000:1、89/89/89/89、AHVA/NormallyBlack，说明它更适合多人查看和室内长期使用。
最后看显示区和外形尺寸。它的显示区约527.04×296.46mm，外形约543.0×317.4×11.2~11.65mm，这几个尺寸会直接影响前框开窗、安装孔位和结构空间。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看23.8寸FHD，不看接口类型。这个尺寸里既有LVDS，也有eDP，尺寸和分辨率一样，不代表驱动思路一样。G238HAN01.1的公开资料较一致地指向LVDS30pin。
第二点，是只看“都是30pin”，不继续核对具体线序、供电脚和背光控制脚。30pin不代表完全通用，实际项目里白屏、花屏、背光异常，很多都出在线束和脚位没核准。这句前半段有公开资料支持，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略亮度档位。这块屏常见是400nit，如果原机是250nit、300nit、550nit或625nit方案，即使尺寸和分辨率对上了，现场观感也会差一截。你前面发过的同尺寸型号里，就有更高亮版本。
第四点，是忽略背光配置。公开资料显示它采用WLED背光，寿命大于50K小时；不同来源对“是否带背光驱动”的摘要呈现不完全一致，所以项目上更稳妥的做法，是以当批规格书针脚表和原机实物为准，不要只凭网页摘要下单。

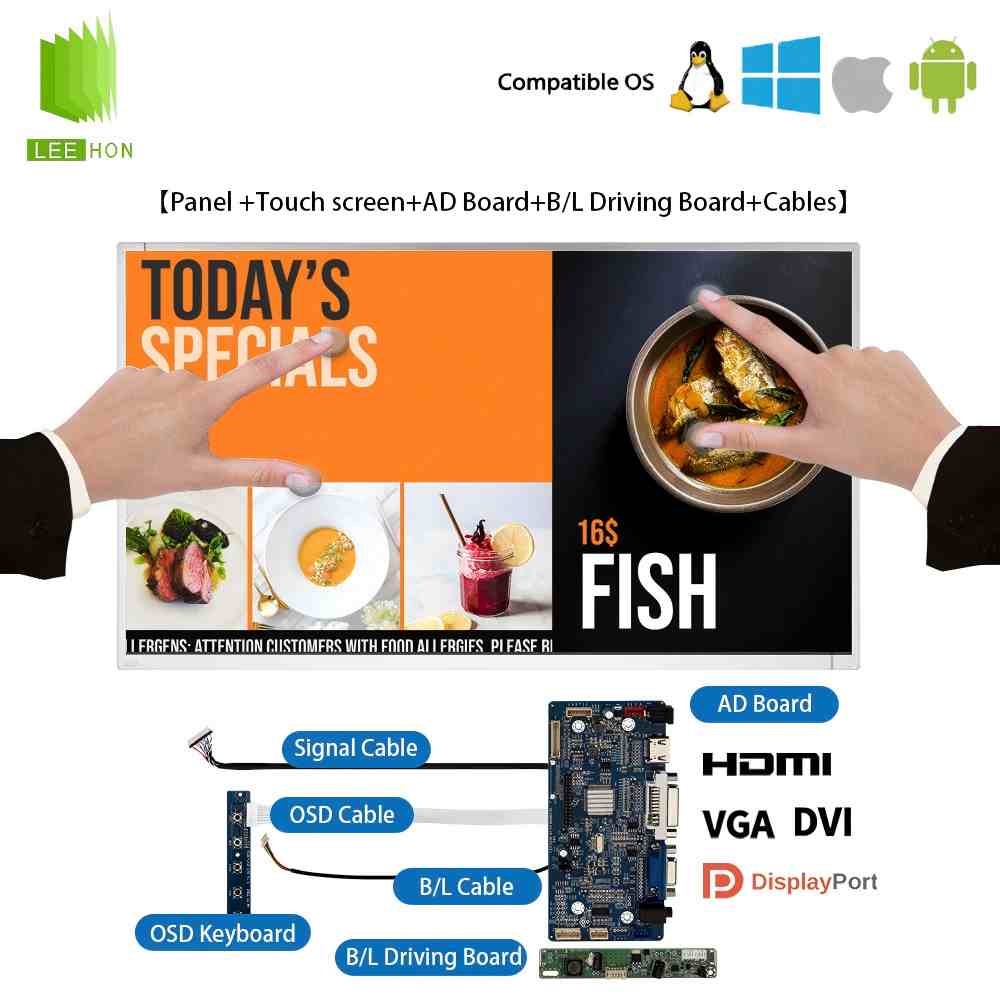

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏显示区约527.04×296.46mm，外形约543.0×317.4mm，不能只按“23.8寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、LVDS、30pin、5V，再继续确认背光控制逻辑。因为公开资料指向它是LVDS30pin方案。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pin就差不多”，大尺寸工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与供电属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
23.8寸→1920×1080→LVDS30pin→5V→广视角→亮度约400nit→显示区527.04×296.46附近→外形543.0×317.4×11.2附近。
这样筛会比只按“23.8寸FHD屏”找更稳，因为G238HAN01.1的关键点不只是尺寸和分辨率，还包括LVDS30pin、5V、400nit、广视角这几个组合特征。
