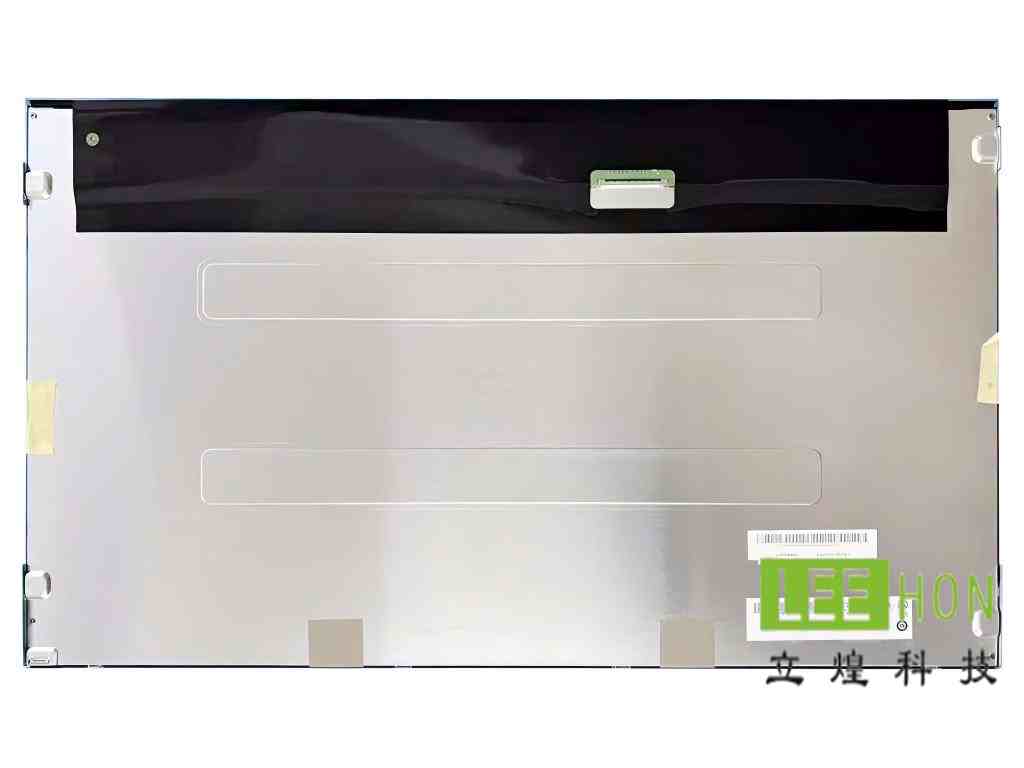

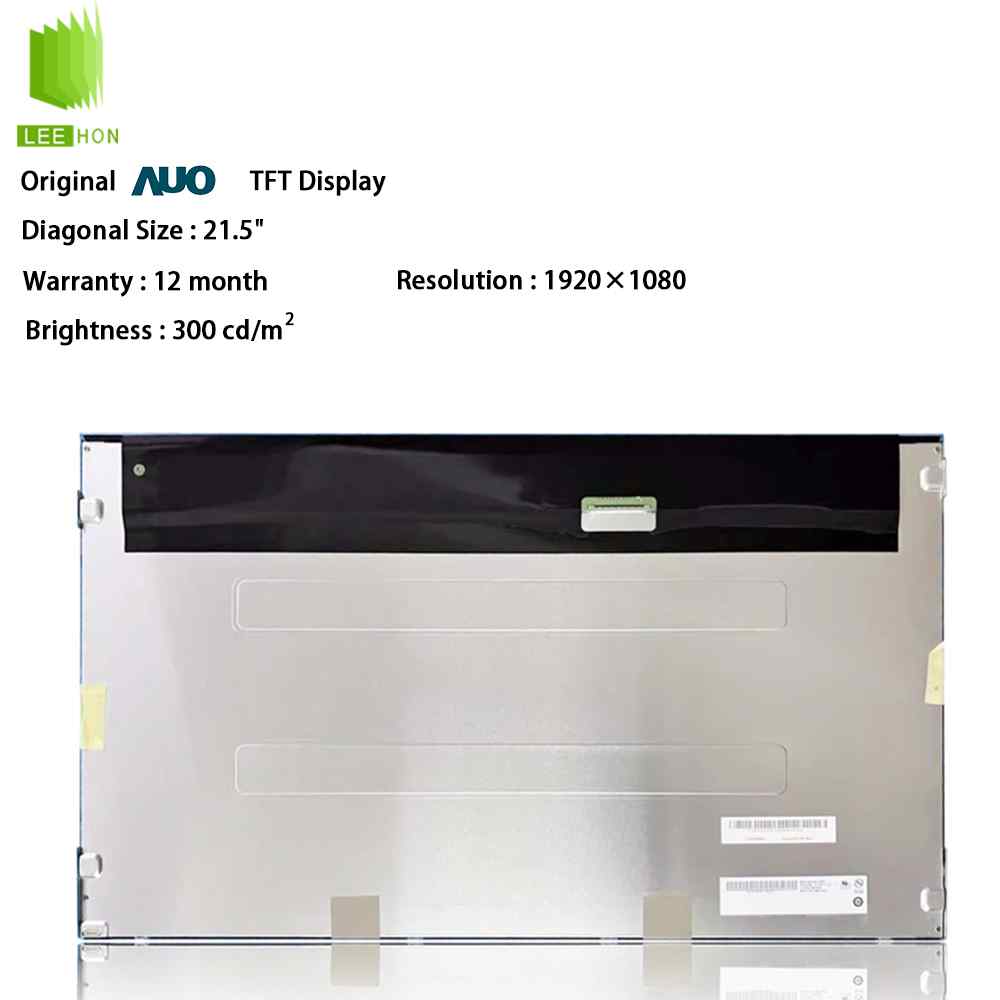

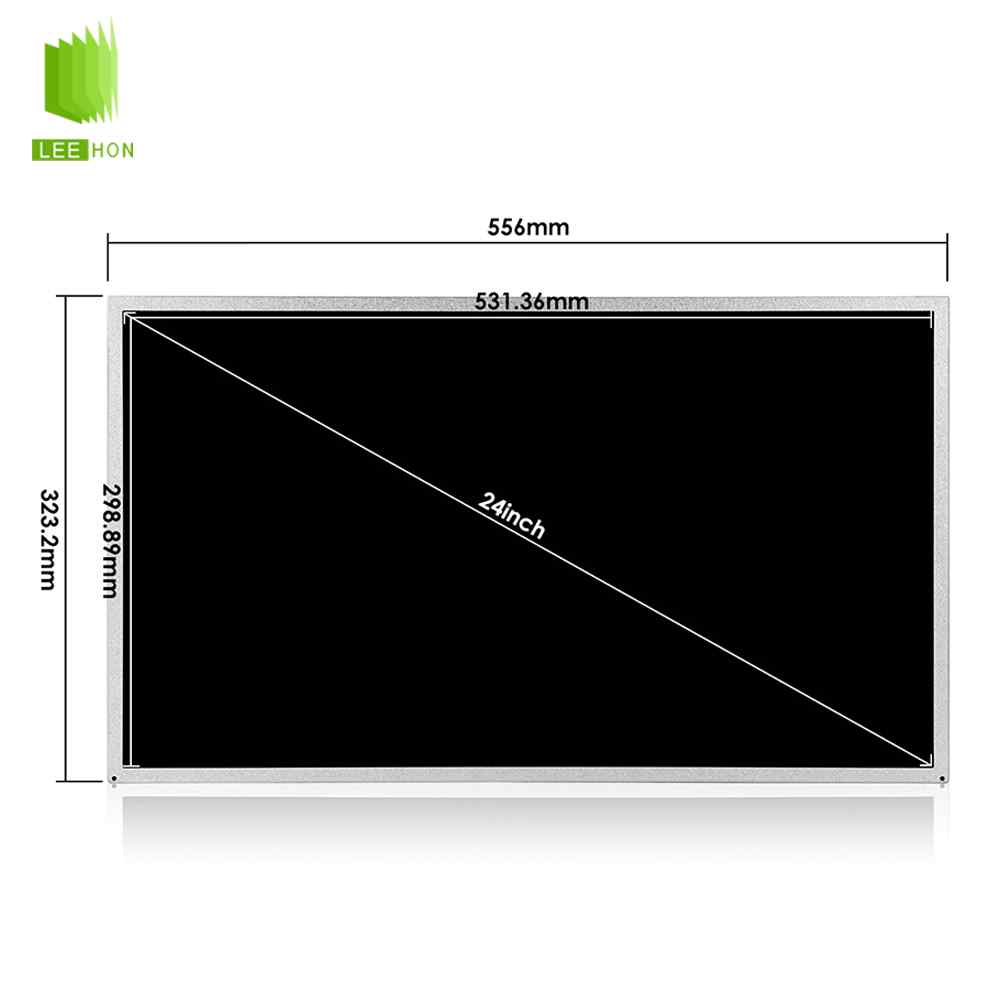

| 友达23寸LCD工业液晶模组G230HAN01.1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G230HAN01.1 | |
| 面板尺寸 | 23.0英寸 | |
| 面板应用 | 工业、医疗映像 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，端子正装，表面雾面 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.0884×0.2652 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2652×0.2652 mm (H×V) [95PPI] | |
| 结构尺寸 | 显示区域 | 509.184×286.416 mm (H×V) |
| 可视区域 | 513.784×291.016 mm (H×V) | |
| 外观尺寸 | 533.2×312 mm (H×V) | |
| 外观厚度 | 10.5±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.50±0.15Kgs |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 8/8 (Typ.)(Tr/Td), 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 19.7W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | 4串 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | 18S4P | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 57.6/64.8V (Typ./Max.) |
| 电流输入 | 60mA (Typ.) | |
| 功耗 | 13.8/15.6W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | - |
| 型号 | CFA306GH0R0-NH | |
| 脚间距 | - | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-6PINS-CCAACC | |
| 信号系统 | LVDS | 2 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 1.17/1.27A (Typ./Max.) | |
| 功耗 | 5.9/6.4W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSRLA-HF16 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-160C | |
常见问题
这是一款23.0英寸、1920×1080、300亮度、LVDS30pin、广视角的工业液晶屏，属于标准亮度的FHD大尺寸工控屏，更适合室内设备和长期稳定显示场景。
Q1：这块屏适合什么设备？
更适合医疗设备显示、工业控制终端、检测仪器、工控一体机、流程控制显示器、室内信息终端这类需要23寸大尺寸+FHD全高清+广视角的项目。公开资料显示它是23.0寸、1920×1080、300cd/m²、89/89/89/89视角、AHVA/NormallyBlack，应用方向也偏Industrial、MedicalImaging。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏常见亮度在300nit左右，属于标准室内亮度，不是高亮户外屏。它也不适合只支持eDP的主板平台，因为公开资料较一致地指向它采用的是LVDS（2ch,8-bit）30pins。另外，公开资料常见工作温度约为0~50℃，如果项目要跑更严苛的宽温环境，也要提前确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G230HAN01.1是23.0寸、1920×1080、16:9，这会直接影响主板输出、界面布局和前框开窗。再核对接口、针数和供电体系。规格书和多份公开资料都指向它采用LVDS（2ch,8-bit）30pin，而规格书电气章节显示VCC为5.0V。然后看亮度、视角和显示模式，这块屏约300nit、1000:1、89/89/89/89、AHVA/NormallyBlack。最后看显示区和外形尺寸，公开资料里常见有效显示区约509.184×286.416mm，外形约533.2×312×10.5~11mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看23寸FHD，不看接口类型。这个尺寸里既有LVDS，也有eDP，尺寸和分辨率一样，不代表驱动思路一样。G230HAN01.1的公开资料较一致地指向LVDS30pin。
第二点，是只看“都是30pin”，不继续核对具体线序、供电脚和背光控制脚。规格书明确写到它使用LVDSreceiver，而且输入是8-bit数据格式，这类屏在线序和位宽没核准时，最容易出现白屏、花屏、色阶异常。
第三点，是忽略亮度档位。这块屏常见是300nit，如果原机是500nit、600nit或更高亮方案，即使尺寸和分辨率对上了，现场观感也会差一截。
第四点，是忽略背光不带Driver。公开资料显示它采用WLED背光，但摘要资料并未明确标成“带Driver”，而规格书重点给出了LED条和电压电流参数，所以项目上更稳妥的做法，是按外置背光供电/控制需核实的思路处理，不要只凭“23寸FHDLVDS”直接替。

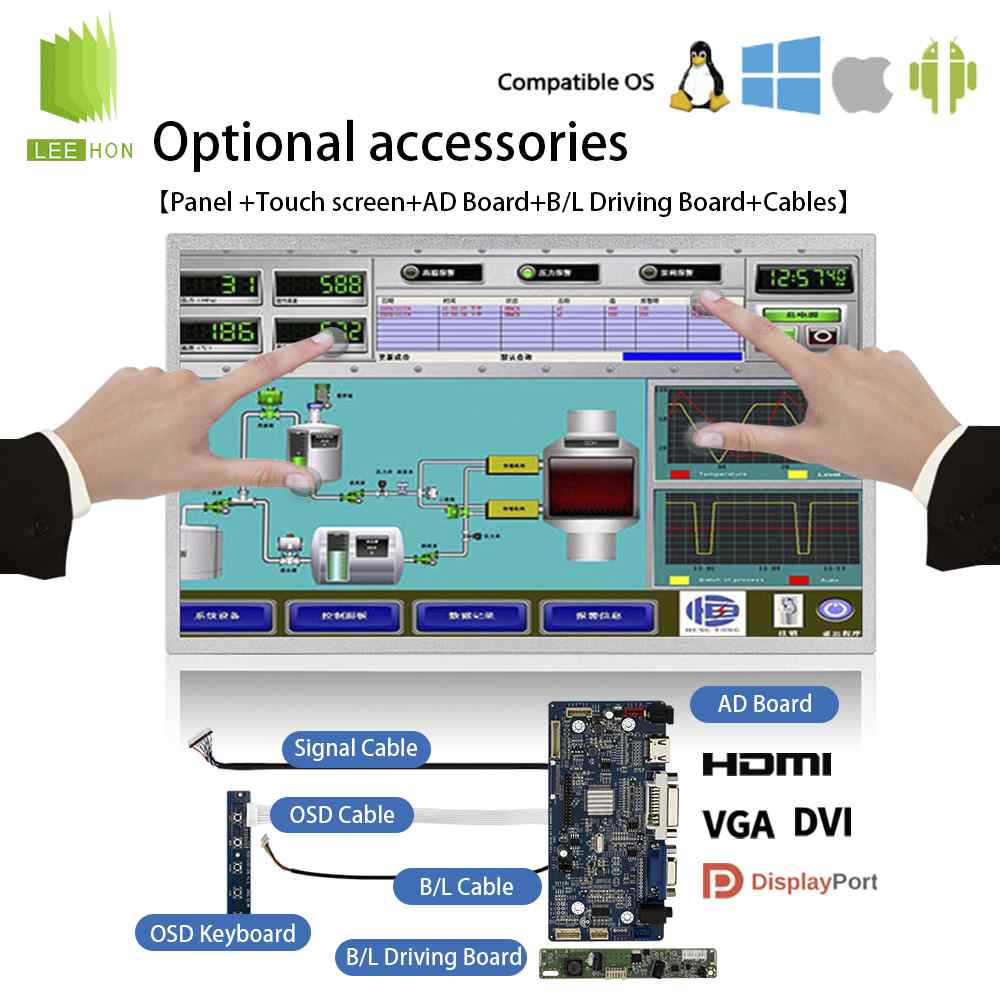

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏公开资料里的显示区约509.184×286.416mm，外形约533.2×312mm，不能只按“23寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、LVDS、30pin、5V，再继续确认背光控制逻辑。因为规格书已经明确这块屏是LVDSdifferentialinterface。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pin就差不多”，大尺寸工业屏替代里线束就是最容易把对的屏配错的地方之一。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
23.0寸→1920×1080→LVDS30pin→2ch8-bit→5V→广视角→亮度约300nit→显示区509.184×286.416附近→外形533.2×312附近。
这样筛会比只按“23寸FHD屏”找更稳，因为G230HAN01.1的关键点不只是尺寸和分辨率，还包括LVDS30pin、5V、300nit、AHVA广视角这几个组合特征。
