| 京东方24寸LCD工业液晶模组EV240WUM-N10 信息表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京东方 |
| 型号名称 | EV240WUM-N10 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 24.0寸 | |
| 适用于 | 医疗设备 | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 高亮度，白光LED背光，寿命大于5万小时，端子正装，表面雾面 |
| 像素特征 | 分辨率 | 1920(RGB)×1200, WUXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.090×0.270 mm | |
| 像素间距(W×H) | 0.270×0.270 mm [94PPI] | |

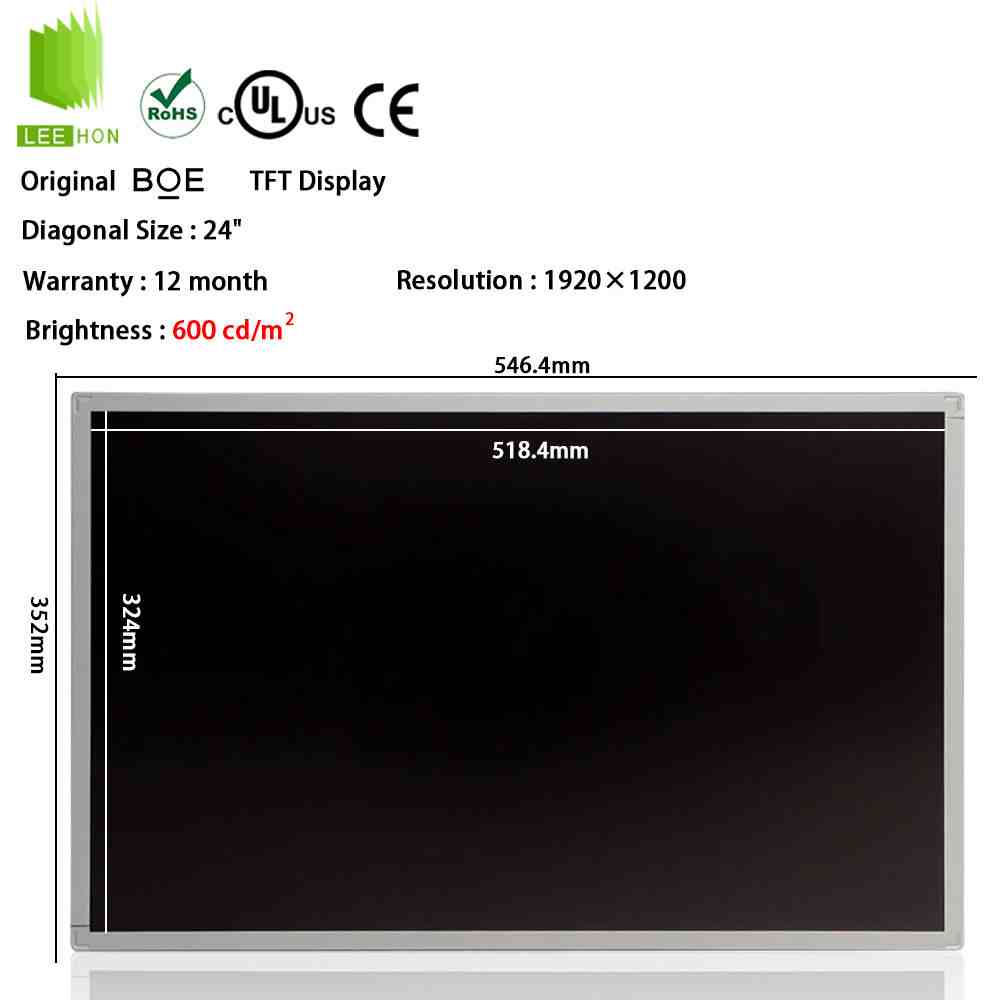

| 物理尺寸 | 显示尺寸 | 518.4(W)×324(H) mm |
| 外观尺寸 | 546.4(W)×352(H) mm | |
| 可视尺寸 | 522(W)×328(H) mm | |
| 外观厚度 | 8.9/12.2 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.673611111 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 2.61±0.15Kgs |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 600 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.300; Wy:0.315 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 7435K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 输入电流 | 1.3/2.0A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 6.5/11W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | 13S3P | |
| 位置 | 侧入式光源(右边) | |
| 可换性 | - | |
| 灯管形状 | 3串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 70/74/84V (Min./Typ./Max.) |
| 输入电流 | 80mA (Typ.) | |
| 功率消耗 | 19.5/23W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-01L | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CNAACC | |
| 灯管驱动 | - | - |
常见问题
EV240WUM-N10是BOE生产的24.0英寸a-SiTFT-LCD模组，采用WUXGA（1920×1200）分辨率、600cd/m²高亮度、IPS广视角及30pinLVDS接口，适合对画质、亮度和视角要求较高的工业与专业显示应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、医疗影像设备、监控显示系统、仪器仪表面板以及高端数字标牌等需要高分辨率、高亮度和广视角的固定式专业设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗的便携式设备、室外强光直射下的移动应用、需要超宽温范围（低于0℃或高于50℃）的严苛工业环境，以及对成本极为敏感的大批量消费类显示产品。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（24.0英寸、1920×1200WUXGA）
接口类型（LVDS2ch8-bit，30pin）
亮度（600cd/m²）与对比度（1000:1）
工作温度范围（0~50℃）
背光类型（内置WLED，无驱动板）及整体机械尺寸（546.4×352×11.7mm）。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号极性（LVDS30pin具体排列）、机械安装孔位与边框尺寸、背光供电电压与电流参数，以及IPS面板与TN面板在视角和色彩表现上的差异，导致直接替换后出现花屏、暗屏或色彩偏差。

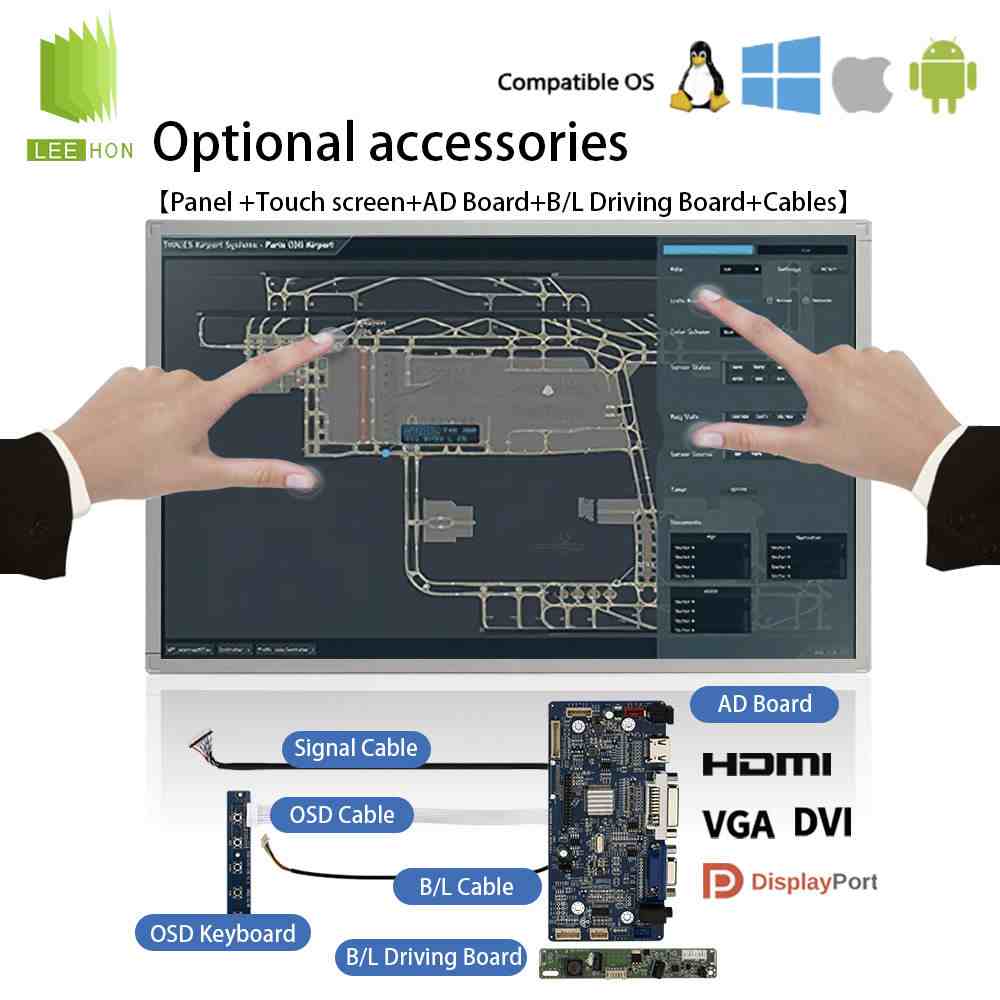

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需注意选择支持24英寸WUXGA分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的兼容性；配驱动板时必须选用支持1920×1200@60Hz、LVDS2ch8-bit30pin输出且能提供对应背光恒流驱动的工业级驱动板；线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向以及背光灯线（LED+、LED-）的极性与电流承载能力，避免信号干扰或接触不良。
