| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 应用详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 基础信息 | 品牌 | - | |||
| 型号名称 | DV240FBM-NB0 | ||||
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | ||||
| 其它名称 | - | ||||
| 屏幕尺寸 | 24.0寸 (27.0寸 1/3切割) | ||||
| 适用于 | - | ||||
| 最大额定 | 工作温度 | 0 ~ 50 °C | |||
| 存储温度 | -20 ~ 60 °C | ||||
| RoHS | - | ||||
| 抗振能力 | - | ||||
| 典型特征 | - | - | |||
| 备注信息 | - | Energy Star 6.0 Compliance | |||
| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 结构详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 像素特征 | 分辨率 | 1920(RGB)×360 | |||
| 像素配置 | RGB垂直条状 | ||||
| 点间距(W×H) | 0.1038×0.3114 mm | ||||
| 像素间距(W×H) | 0.3114×0.3114 mm [81PPI] | ||||
| 物理尺寸 | 显示尺寸 | 597.888(W)×112.104(H) mm | |||
| 外观尺寸 | 612.7(W)×132.1(H) mm | ||||
| 可视尺寸 | - | ||||
| 外观厚度 | 12.8 (Typ.) mm | ||||
| 外观特征 | 物理形状 | 平面矩形 | |||
| 风景肖像 | 风景模式 | ||||
| 宽高比(W:H) | >3:1 | ||||
| 外观样式 | - | ||||
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel | |||
| 其它细节 | 重量 | 1.21Kgs (Typ.) | |||
| 表面处理 | 雾面 (Haze 25%) | ||||
| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 光学详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 基础信息 | 亮度(cd/m²) | 300 (Typ.) | |||
| 对比度 | 1200:1 (Typ.) (透射) | ||||
| 最佳角度 | 全视角 | ||||
| 响应速度 | 30 (Typ.)(Tr+Td) ms | ||||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | ||||
| 光学模式 | ADS，常黑显示，透射式 | ||||
| 色彩性能 | 色度 | Wx:0.312; Wy:0.327 | |||
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | ||||
| 色温 | 6556K | ||||
| 白场变动 | - | ||||
| 1931色域 | NTSC比值 | 0.73 | |||
| sRGB覆盖率 | 0.94 | ||||
| Adobe RGB覆盖率 | 0.75 | ||||
| DCI-P3覆盖率 | 0.75 | ||||
| Rec.2020覆盖率 | 0.54 | ||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 电子详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 刷新频率 | - | 60Hz | |||
| 翻转扫描 | - | No | |||
| 功率总耗 | - | 11.1/15.2W (Typ./Max.) | |||
| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 信号详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 信号电气 | 输入电流 | 600/800mA (Typ./Max.) | |||
| 输入电压 | 5.0V (Typ.) | ||||
| 功率消耗 | 3.0/4.0W (Typ./Max.) | ||||
| 信号接口 | LVDS (2 ch, 8-bit) | ||||
| 接口特征 | 位置 | - | |||
| 类型 | 端子 | ||||
| 信号详情 | 品牌 | 宇宙 | |||
| 型号 | IS100-L30O-C23 | ||||
| 脚距 | 1.0 mm | ||||
| 脚数 | 30 pins | ||||
| 数量 | 1 pcs | ||||
| 脚定义 | - | ||||
| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 发光详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 灯管特征 | 灯管类型 | WLED | |||
| 数量 | - | ||||
| 位置 | 侧入式光源 | ||||
| 可换性 | - | ||||
| 灯管形状 | - | ||||
| 灯管寿命 | 30K (Min.) 小时 | ||||
| 灯管电气 | 输入电压 | 50.4/54/55.8V (Min./Typ./Max.) | |||
| 输入电流 | 30/40mA (Typ./Max.) | ||||
| 功率消耗 | 8.1/11.2W (Typ./Max.) | ||||
| 接口特征 | 位置 | - | |||
| 类型 | 端子 | ||||
| 信号详情 | 品牌 | 瀚荃 | |||
| 型号 | CI1407M1VL0-NH | ||||
| 脚距 | 1.0 mm | ||||
| 脚数 | 7 pins | ||||
| 数量 | 1 pcs | ||||
| 脚定义 | BLE-7PINS-CCAACCC | ||||
| 灯管驱动 | - | 无 | |||
| 京东方24寸条形LCD工业液晶屏DV240FBM-NB0 包装详情表 | |||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) |
| 纸箱 | 5 | 1 | N/A | N/A | N/A |
| 卡板 | 80 | 16 | N/A | N/A | N/A |
DV240FBM-NB0液晶屏常见问题
Q1：DV240FBM-NB0 适合什么设备？不适合什么场景？
A：

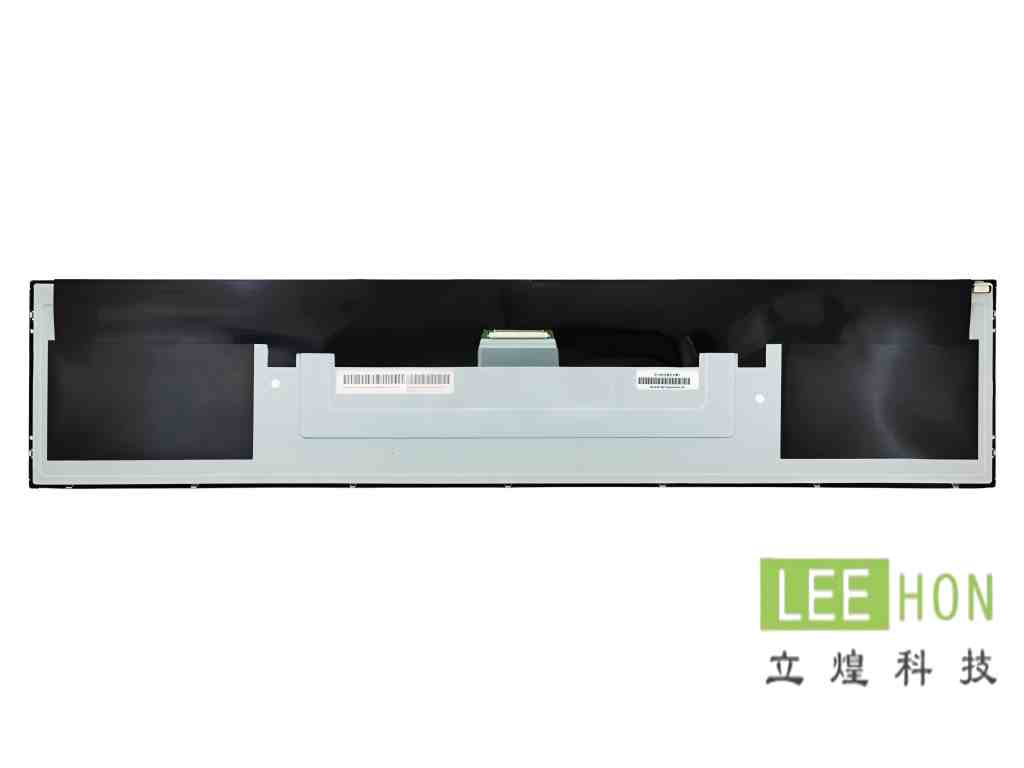

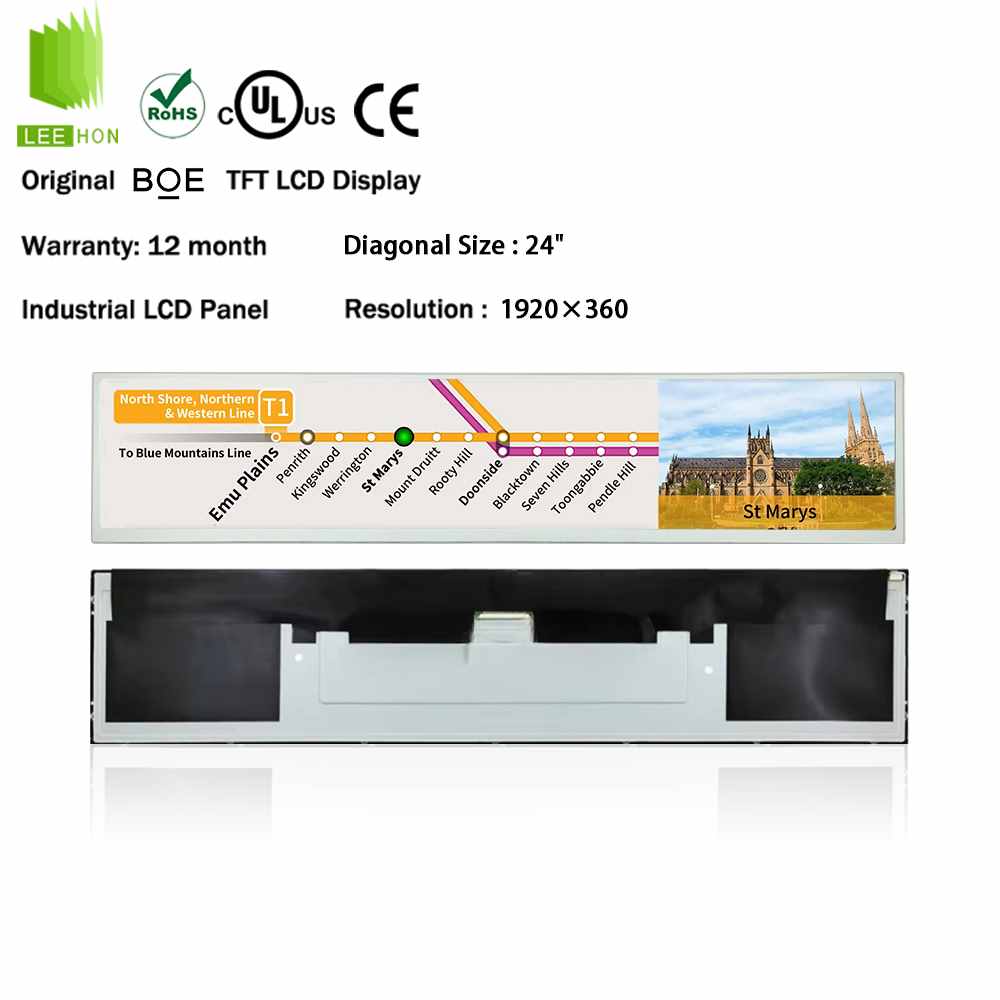

适合：数字标牌/广告条形屏、货架导购屏、游戏机台 marquee（顶灯条屏）、车站/商超信息条屏、机柜状态条屏等“横向超宽信息展示”设备；它的形态就是 24" >3:1 拉伸屏、1920×360。
不太适合：
1、需要标准 16:9/16:10 UI 的常规显示器替代（分辨率是 1920×360，内容适配成本高）；
2、户外强阳光直射且要求“高亮可读”的场景（该屏典型亮度约 300 cd/m²，通常更偏室内/半户外遮光环境）。
Q2：DV240FBM-NB0选型时先核对哪 3–5 个关键参数？
A：建议先核对这 5 项（最快排掉不兼容）：
1、尺寸与有效显示区：24" 拉伸屏，显示区约 597.888 × 112.104 mm，外形尺寸渠道常见为 约 612.7 × 132.1 mm；结构空间要对得上。
2、分辨率：1920×360（UI/播放器输出必须支持这个非常规分辨率）。

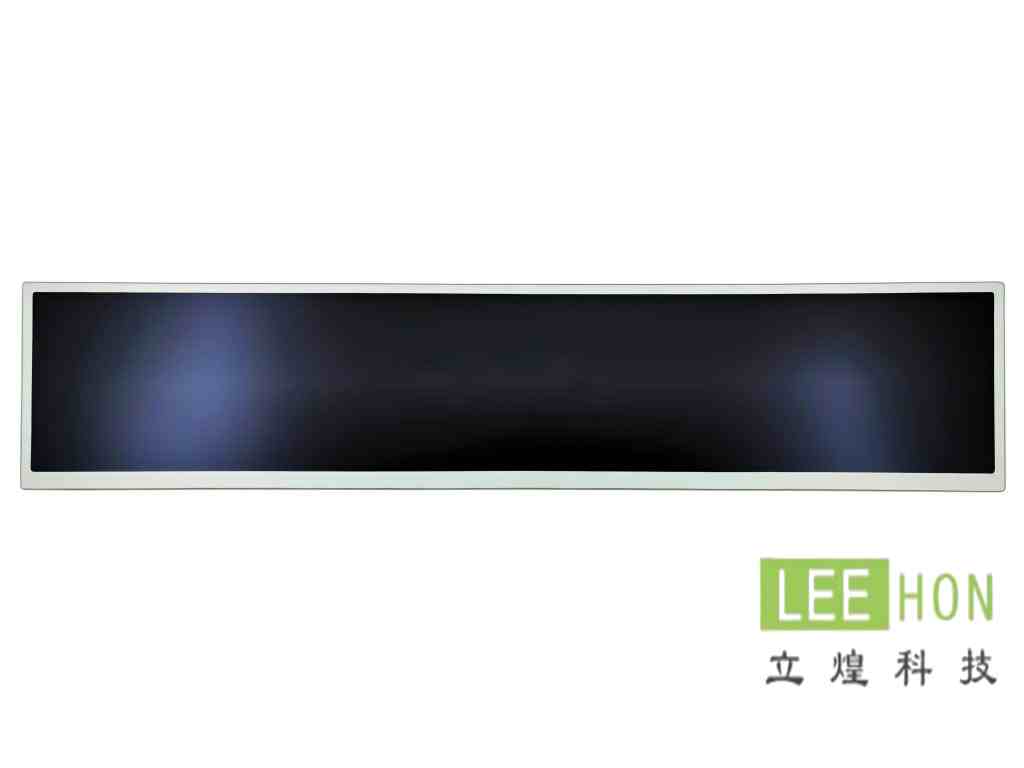

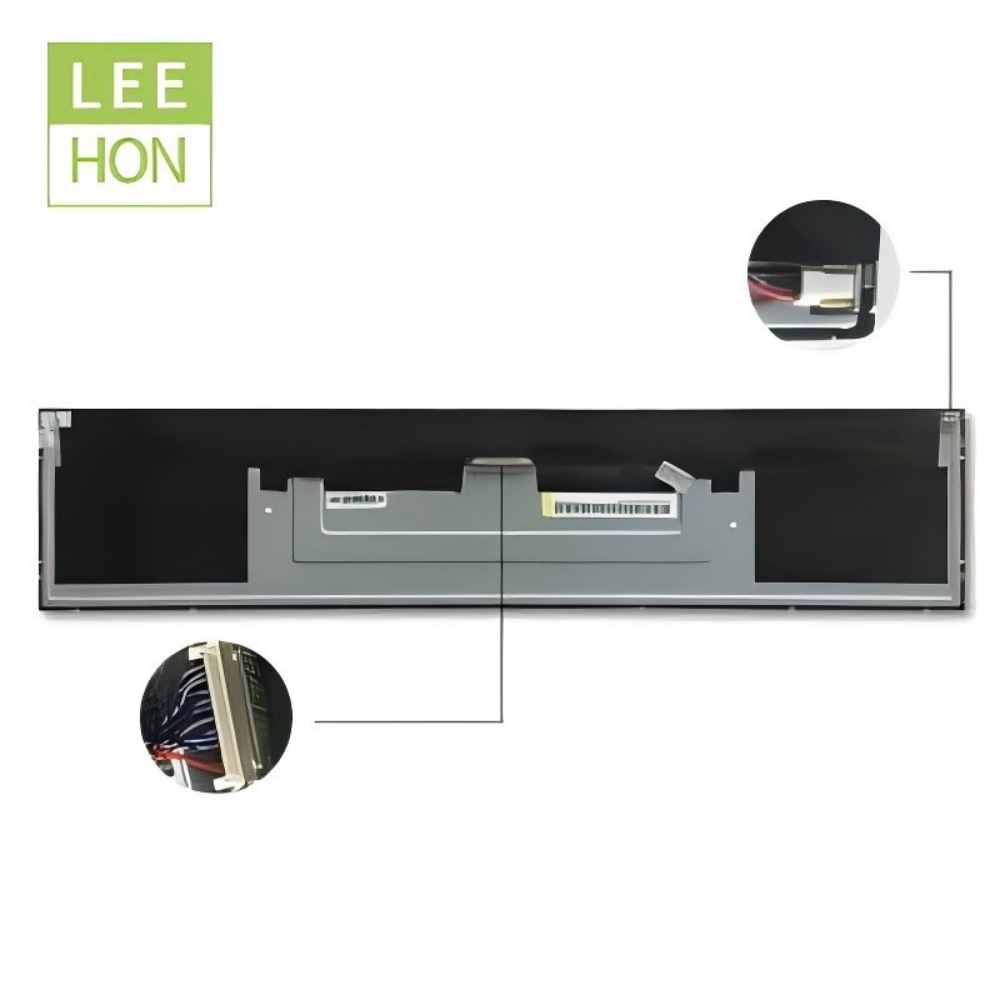

3、接口与针脚：常见资料标注 LVDS，30 pins（驱动板必须是 LVDS 面板输出，不是 eDP）。
4、背光系统：WLED，且明确标注 without backlight driver（注意：屏本体不带背光驱动）。
5、亮度/视角：典型亮度 300 cd/m²；视角接近全视角（渠道给到 89/89/89/89）。
Q3：DV240FBM-NB0替代（找同尺寸/同分辨率替代屏）最容易出错的点是什么？
A：最容易翻车的 4 个点：
1、把“24寸”当作可替代条件：拉伸屏的关键是“分辨率+长宽比+结构尺寸”，不是对角线；1920×360 的替代范围本来就窄。
2、接口类型/通道误判：同类条形屏可能出现 eDP、LVDS、甚至带控制板的成品屏；DV240FBM-NB0 常见为 LVDS 30pin，替代先锁死这一条。
3、背光驱动架构搞错：这块屏“无背光驱动”，替代成“带驱动”或相反，会导致不亮、闪烁、亮度不可控。
4、装配孔位/压框受力点不同：条形屏更怕受力不均，装得上不代表可靠，容易漏光/白斑返工（尤其机台、货架类长期振动环境）。
Q4：要配触摸（电容/红外等）时，要注意什么？
A：
1、这块屏在资料里一般标注 without touch（本体不带触摸），触摸属于外加件；
2、条形屏配触摸更常用 红外框或定制 PCAP 盖板，重点先确认：触摸控制器接口（USB/I²C）与主机兼容、坐标映射能否适配 1920×360 的非标分辨率；
3、工业现场要重视 接地/屏蔽/ESD，不然容易“漂移、断触、误触”，特别是触摸线束与背光/电源线束同走时更明显。

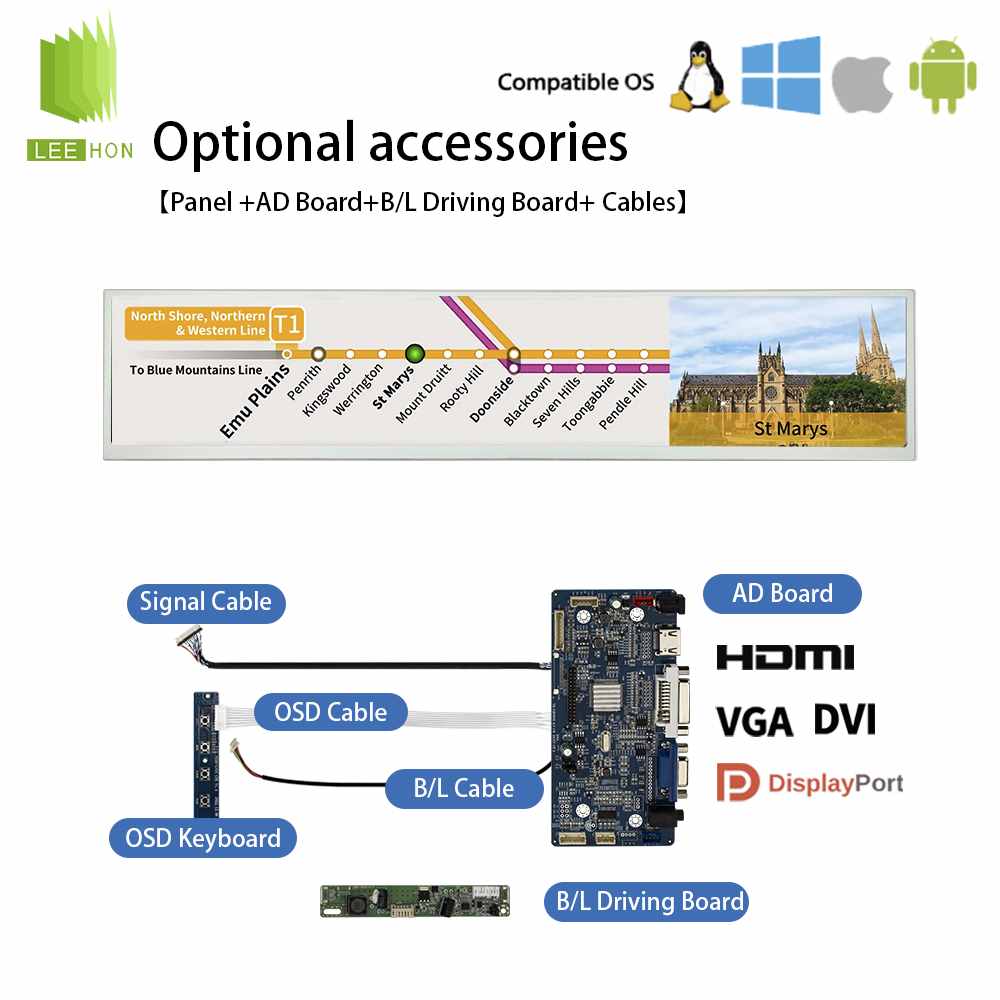

Q5：DV240FBM-NB0配驱动板、线束时要注意什么（点亮率与稳定性关键）？
A：
1、驱动板必须支持：LVDS 面板输出 + 1920×360 timing。很多通用板默认 1920×1080，直接上会不亮或画面比例错误；建议选“可改时序”的 LVDS 控制板。
2、背光驱动要另配：因为屏本体无背光驱动，你需要外置恒流/驱动板方案，并匹配 PWM/EN 调光逻辑，避免闪烁与过流。
3、LVDS 线束规范：差分对等长、阻抗与屏蔽要做，线尽量短，远离电源大电流与马达线，减少闪屏/噪点；
4、电源与散热：条形屏常用于封闭机柜，建议预留热设计余量，避免背光高温衰减加速（亮度衰减、偏色会更快）。
