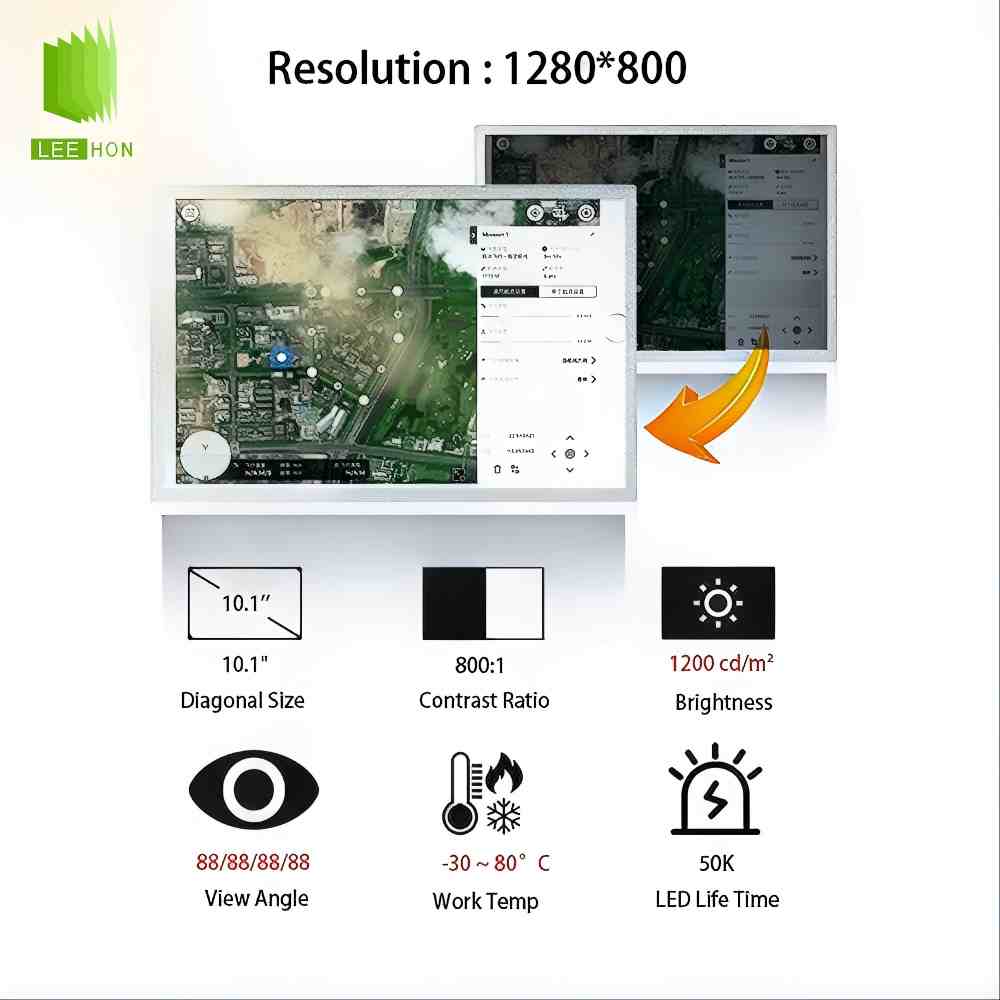

| 群创液晶模组G101ICE-LH2 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 群创 |
| 型号 | G101ICE-LH2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -40 ~ 85 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |
| 对角尺寸 | 对角尺寸 | 10.1" |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.0565×0.1695 mm | |
| 像素间距(H×V) | 0.1695×0.1695 mm [149PPI] | |

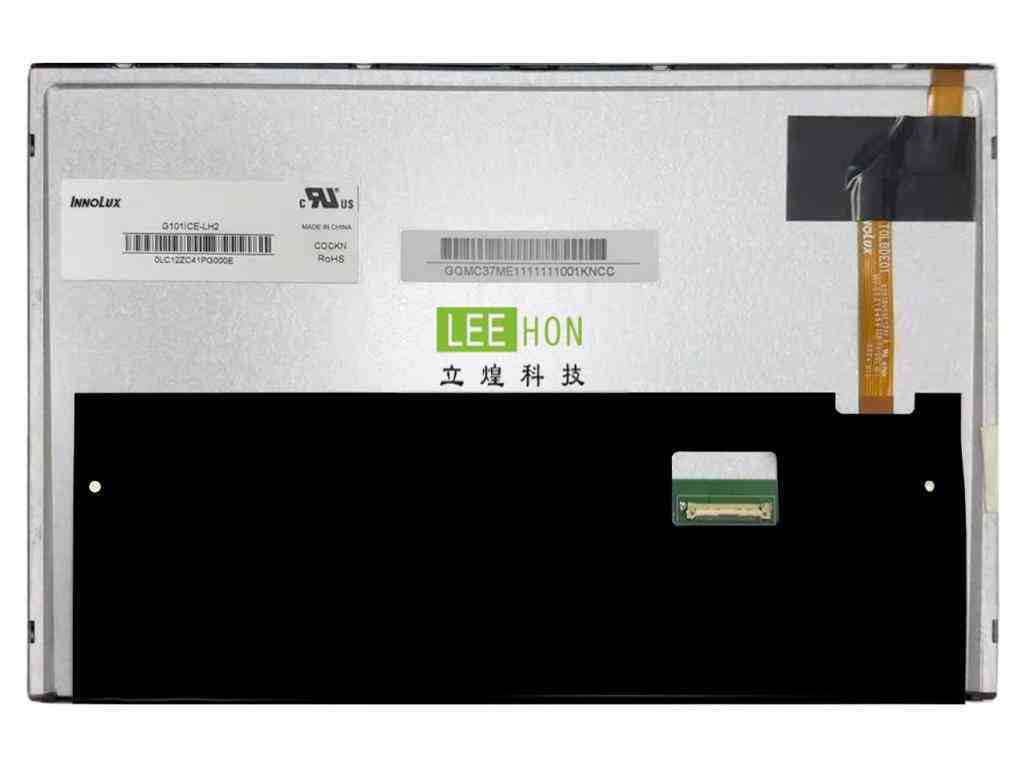

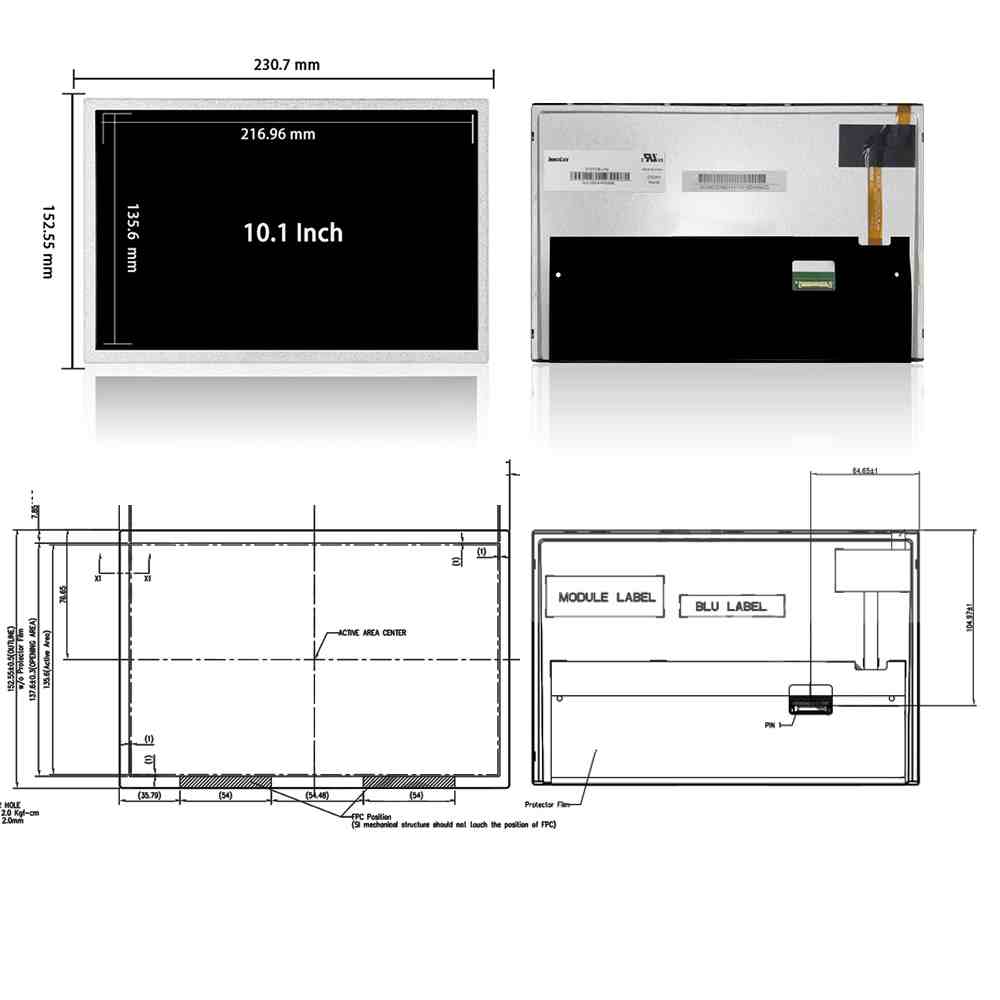

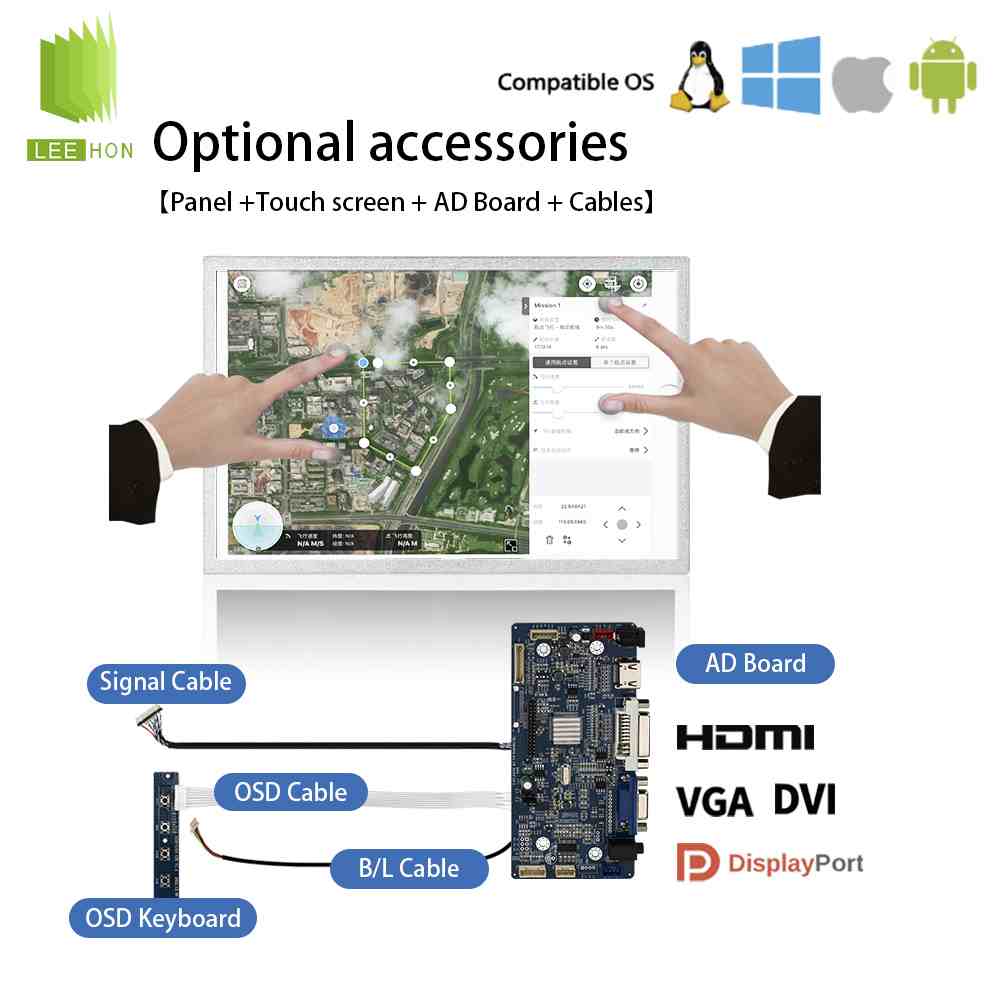

| 结构尺寸 | 显示区域(H×V) | 216.96×135.6 mm |
| 开口区域(H×V) | 218.96×137.6 mm | |
| 外观尺寸(H×V) | 230.7×152.55 mm | |
| 外观厚度 | 6.5±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.673611111 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 300/315g (Typ./Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 显示亮度 | 1200 cd/m² (Typ.) |
| 显示模式 | AAS，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 响应时间 | 13/12 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | 亮度均匀性 | 1.43 (Max.)(5 points) |
| 显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 功率总耗 | 功率总耗 | 6.0W (Typ.) |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| WLED驱动电气 | 输入电压 | 12.0V (Typ.) |
| 输入电流 | 0.7/0.84A (Typ./Max.) | |
| 功率消耗 | 8.4/10.0W (Typ./Max.) | |
| 信号电气 | 输入电压 | 5.0V (Typ.) |
| 输入电流 | 190/230mA (Typ./Max.) | |
| 功率消耗 | - | |
| 接口特征 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-76 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 28 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 435×350×275 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0419 | |
| 备注 | - | |
| 包装特征 | 包装类型 | 空运卡板 |
| 片/包装 | 840 | |
| 箱数 | 30 | |
| 包装长宽高(mm) | 1150×915×1520 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.5994 | |
| 包装特征 | 包装类型 | 海运卡板 |
| 片/包装 | 1176 | |
| 箱数 | 42 | |
| 包装长宽高(mm) | 1150×915×2070 | |
| 毛重 (Kgs) | N/A | |
G101ICE-LH2 液晶屏常见问题
Q1：G101ICE-LH2 的核心规格与定位是什么？
A：群创（Innolux）10.1 英寸宽温高亮工业级 a-Si TFT-LCD，分辨率1280×800（WXGA，16:10），1200 cd/m²（典型亮度，高亮户外 / 强光适用），对比度800:1（典型），全视角88/88/88/88°（CR≥10），AAS 常黑透射型，表面雾面防眩光 + 3H 硬化涂层，背光寿命≥50,000 小时，专为工业 HMI、车载、户外终端、轨道交通等严苛环境设计。
Q2：它的信号接口、供电与背光参数如何？
A：信号接口：30 针 LVDS（1 通道，6/8-bit），支持 60Hz 刷新率，仅需 DE 信号即可驱动；屏体供电5.0V（典型，4.5~5.5V），典型屏电流约 230mA；背光：侧入式 WLED、内置 LED 驱动，背光供电12.0V（典型），背光 PWM 调光（建议≤1kHz，占空比 5%~100%），模组典型总功耗约7.5W。
Q3：工作 / 存储温湿度与机械安装参数是多少？
A：工作温度 -30℃~+80℃（宽温工业级），存储温度-40℃~+85℃；抗振动 1.5g，抗冲击；外形尺寸230.7×152.55×6.5mm，显示区216.96×135.6mm，净重 300g（典型）；安装孔为 4-M2 侧装孔，固定需均匀受力、避免面板扭曲，前框开窗需匹配显示区尺寸、预留压边公差。
Q4：G101ICE-LH2 与 G101ICE-LH1 核心区别、能否直接替代？
A：核心差异在亮度，不可直接硬件替代（需软件 / 驱动适配）：
LH1：亮度500 cd/m²，LH2：1200 cd/m²（高亮版）；
分辨率、接口（30 针 LVDS）、尺寸、宽温、视角完全一致；
背光驱动电流、功耗、PWM 调光参数不同，直接替换会出现背光过暗 / 过亮、闪烁、驱动板过载；需重新配置驱动板背光电流、PWM 参数，或更换匹配高亮背光的驱动方案。
Q5：使用与上电、安装的关键注意事项有哪些？
A：① 上电顺序：先供 5V 屏电、稳定后再供 12V 背光，下电顺序相反，严禁同时上电 / 断电，避免背光击穿或屏体损坏；② 调光：PWM 频率≤1kHz，高频（>1kHz）建议从 20% 占空比起始，防止低频频闪；③ 安装：必须固定全部 4 个 M2 螺丝，受力均匀，禁止挤压偏光片 / 玻璃边缘；④ 防护：戴指套操作、禁用丙酮 / 酒精等溶剂清洁，长期静态显示易留残影，建议定期全屏刷新；⑤ 供电：5V/12V 电源纹波≤400mV，避免干扰导致花屏 / 闪屏。
