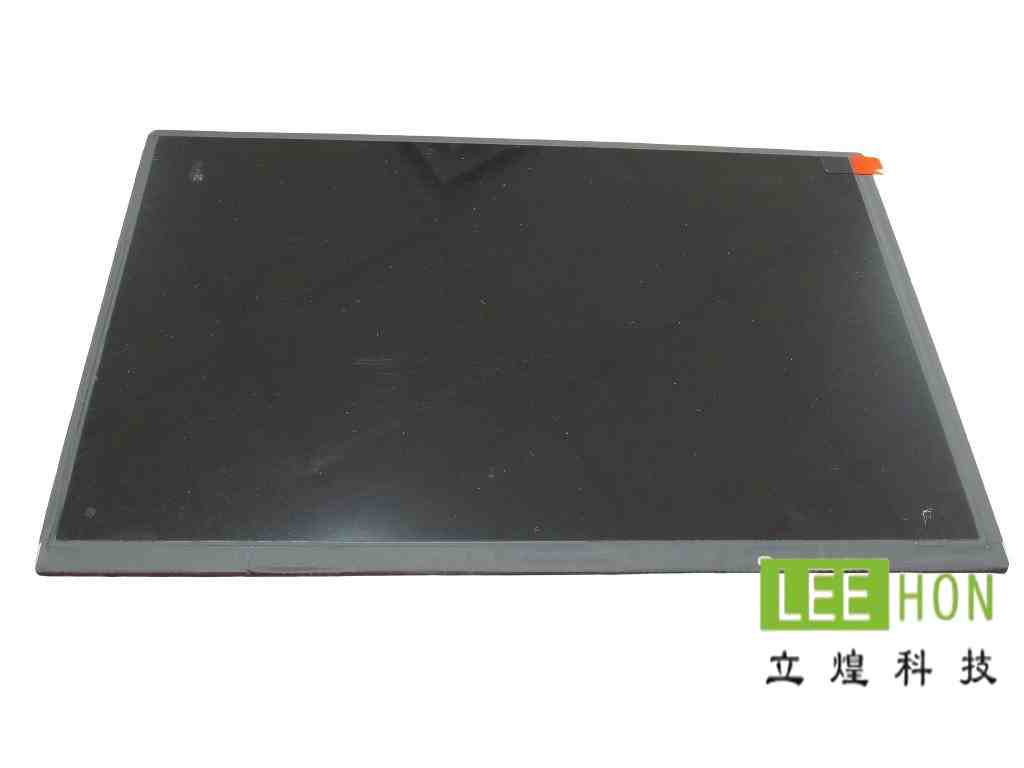

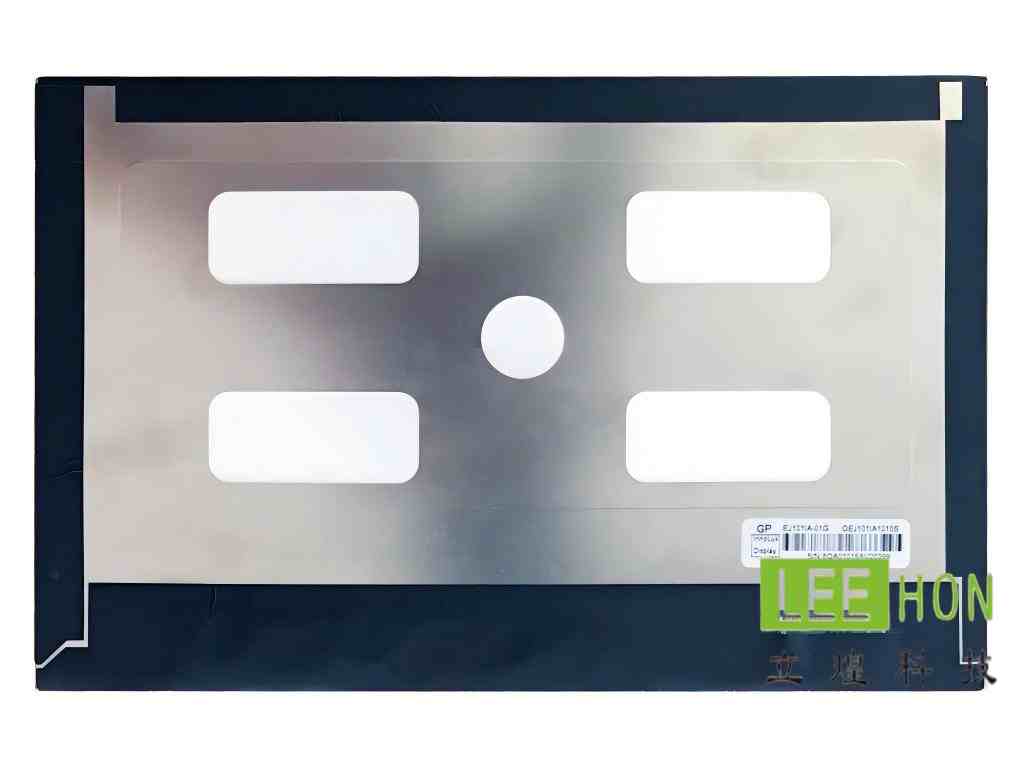

| 群创10.1寸LCD工业液晶模组EJ101IA-01G 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 群创 |
| 型号名称 | EJ101IA-01G | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 抗振能力 | - | |
| 适用于 | - | 平板电脑 |
| 典型特征 | - | 高亮度，白光LED背光，端子倒装 |

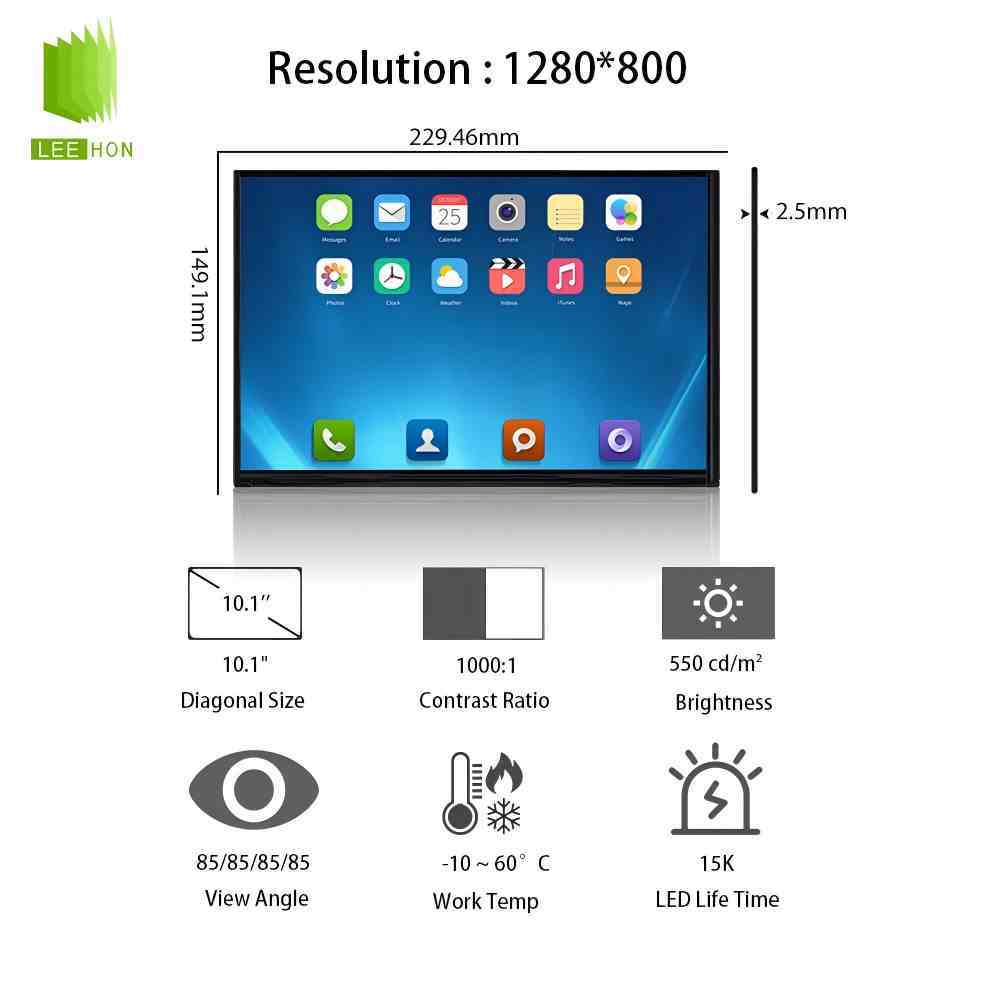

| 结构特征 | 屏幕尺寸 | 10.1吋 |
| 分辨率 | 1280(RGB)×800, WXGA | |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0565×0.1695 mm | |
| 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |

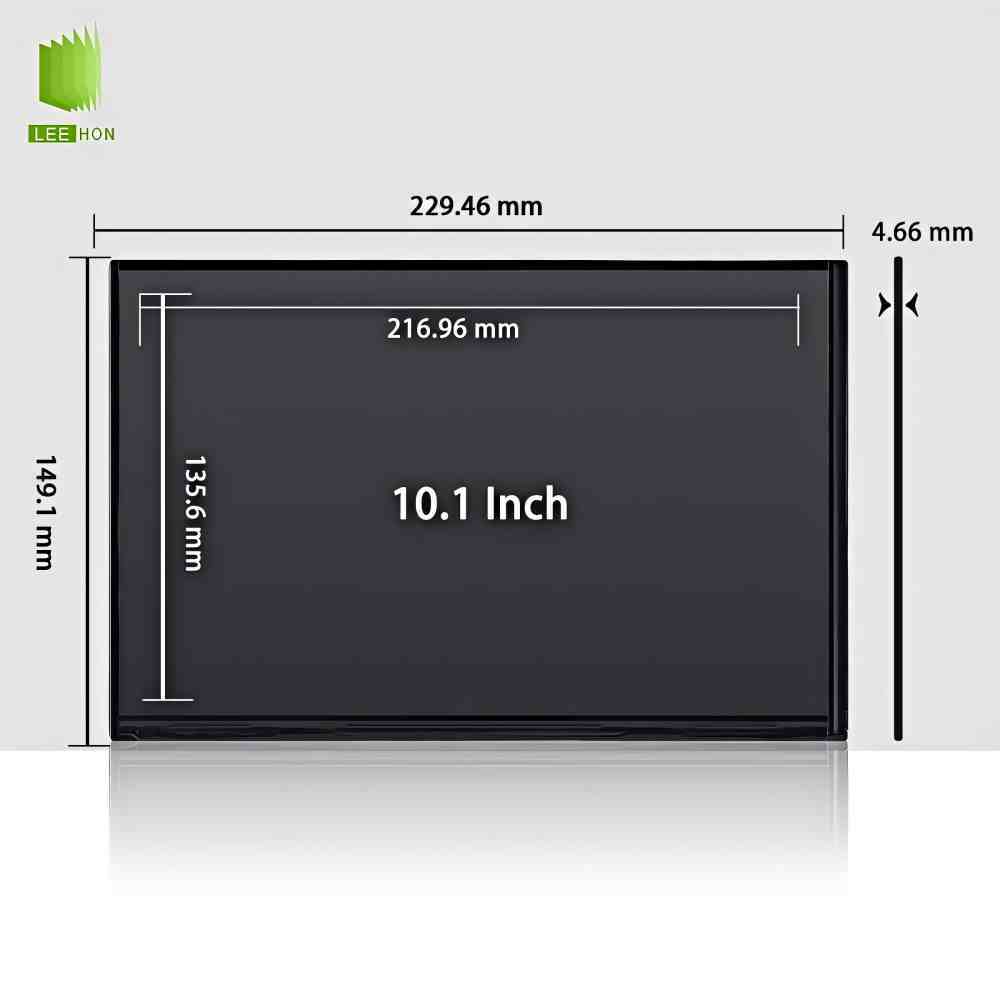

| 显示尺寸(W×H) | 216.96×135.6 mm | |
| 结构特征 | 可视尺寸(W×H) | - |
| 外观尺寸(W×H) | 229.46×149.1 mm | |
| 外观厚度 | 2.5/4.66 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:10 (W : H) | |
| 结构特征 | 风景肖像 | 风景模式 |
| 外观样式 | - | |
| 安装方式 | Without | |
| 表面防护 | - | |
| 结构特征 | 重量 | 183g (Typ.) |
| 表面处理 | Hard coating | |
| 其它特征 | - | |
| 光学特征 | 亮度(cd/m²) | 550 (Typ.) |
| 光学模式 | IPS，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 光学特征 | 响应速度 | 10/15 (Typ.)(Tr/Td) (ms) |
| 色温 | 6638K | |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.310; Wy:0.330 | |
| 光学特征 | 白场变动 | 1.25/1.33 (Typ./Max.)(13 points) |
| 电子特征 | 功率总耗 | 2.86W (Typ.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | No | |
| 驱动IC | 已邦定 ILI6192 + ILI5801 | |
| 信号特征 | 电流输入 | 32.5/72.5/0.63/0.63mA (Typ.)(IDD/AIDD/IGH/IGL) |
| 电压输入 | 2.5/8.2/12.5/-13V (Typ.)(VDD/AVDD/VGH/VGL) | |
| 功耗 | - | |
| 信号特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 信号特征 | 品牌 | 昆旺 |
| 型号 | F62240-H1210B | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | LVDS-40P1C8B-050D | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 阵列 | |
| 数量 | 3S10P | |
| 寿命(小时) | 15K (Min.) | |
| 是否可换 | - | |
| 背光特征 | 电流输入 | 200±2mA |
| 电压输入 | 8.4/8.8/9.3V (Min./Typ./Max.) | |
| 功耗 | 1.76W (Typ.) | |
| 背光特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 无 | |
常见问题
EJ101IA-01G是一款10.1英寸、1280×800、40pinLVDS、IPS广视角、约350nit的液晶屏，适合做中小尺寸嵌入式显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控终端、嵌入式HMI、平板类设备、仪器仪表、小型操作面板这类10.1英寸显示项目。已能确认它是10.1英寸、1280×800、IPS、广视角、WLED背光，公开资料也把它归到平板电脑类应用。
它不太适合主板没有LVDS输出的方案，也不太适合强户外直射阳光或对亮度要求更高的场景，因为目前能确认的典型亮度约350cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：LVDS，40pin；
3）显示区尺寸：216.96×135.6mm；
4）外形尺寸：约229.46×149.1mm；
5）亮度和工作频率：约350cd/m²、60Hz。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系、针脚数量和背光架构。这块屏公开资料明确指向40pinLVDS，如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者pin定义不同，就很容易出现点不亮、花屏、颜色异常。
另外，这块屏公开资料还写到WLED，withoutdriver，也就是背光驱动不是屏内一体方案，替代时如果新屏背光架构不同，原来的背光方案通常也不能直接照搬。

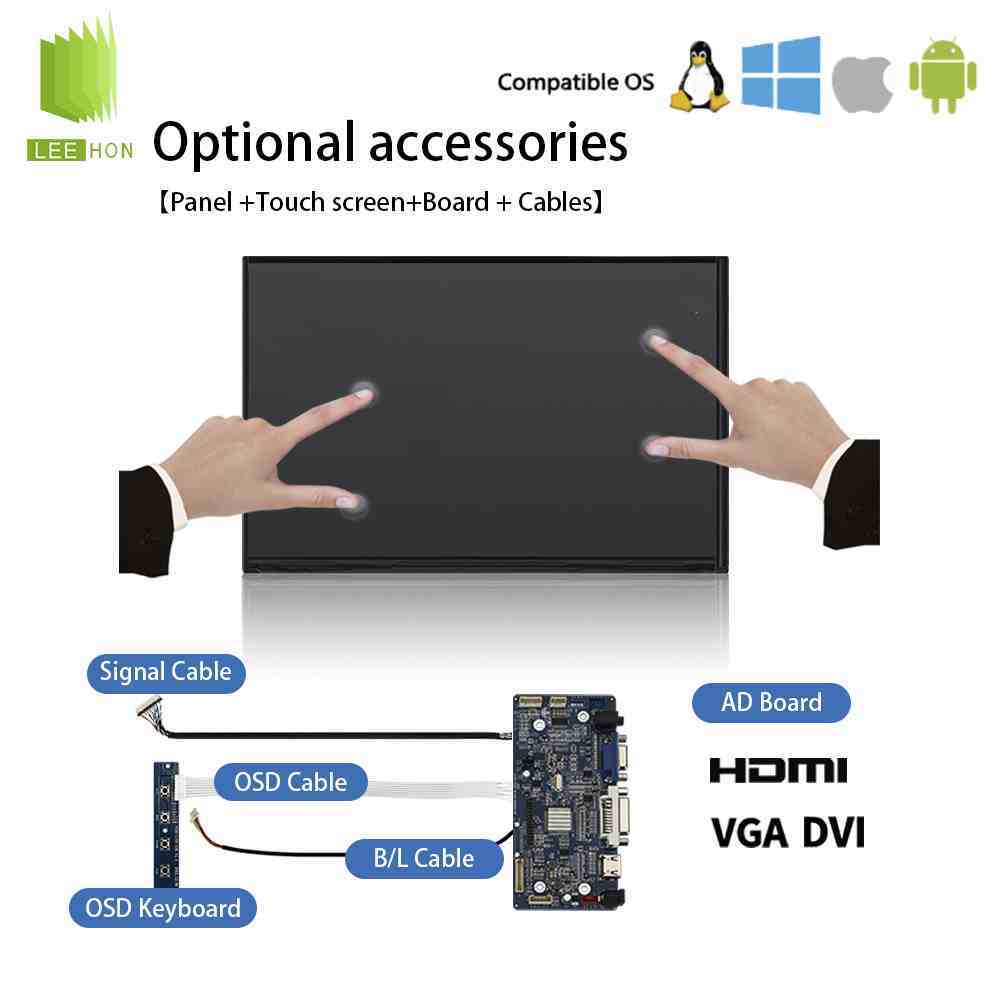

Q4：配触摸、驱动板、线束时要注意什么？
A：先说触摸，这块屏公开资料显示是无触摸，所以如果项目要加触控，应该把液晶模组和触摸方案分开核，不要默认它本体自带触摸。再说驱动板：要确认驱动板能输出1280×800的LVDS信号，并且时钟范围能覆盖公开规格里的63.4–85.0MHz。线束这块更要小心，因为它是40pin，不能只看“能不能插上”，还要核对LVDS线序、供电脚和背光脚是否一致。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个比较关键的使用点：
第一，公开规格明确要求先给LCD的VDD和AVDD，再给VGH和VGL，也就是上下电顺序不能乱。
第二，背光典型条件约8.8V/200mA，背光寿命约15,000小时，所以整机要把背光供电和散热一起考虑。
第三，规格页还能确认它的可视角约85/85/85/85、对比度约800:1~1000:1，更适合做室内或设备内嵌显示，不适合直接按高亮户外屏去理解。
