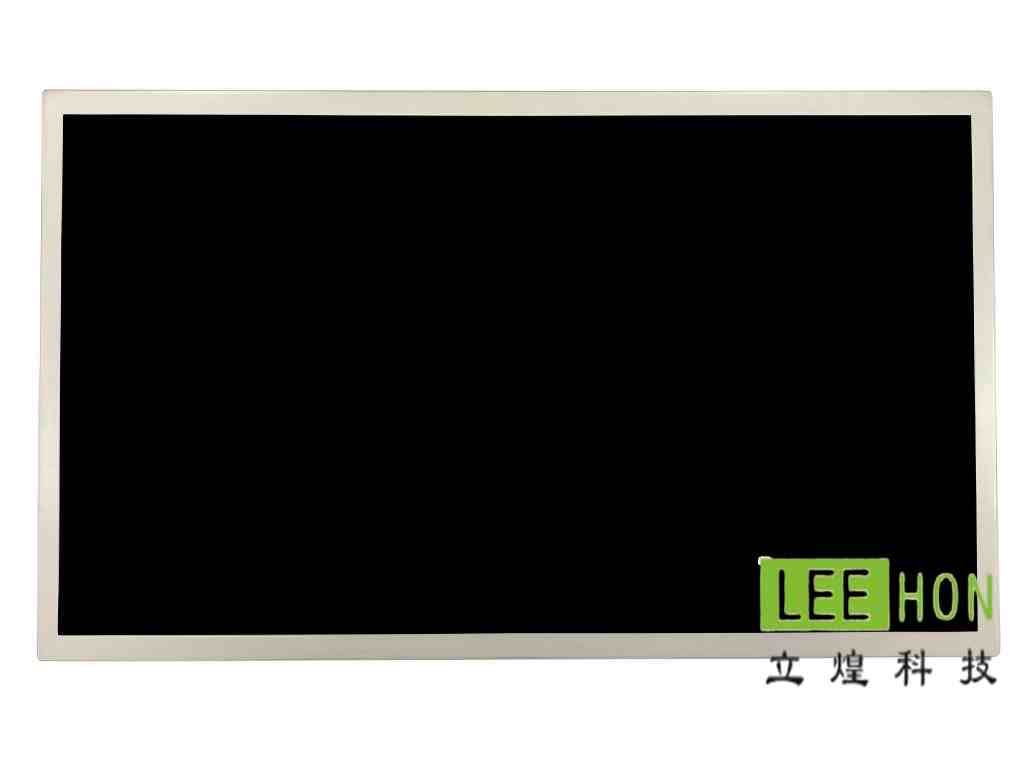

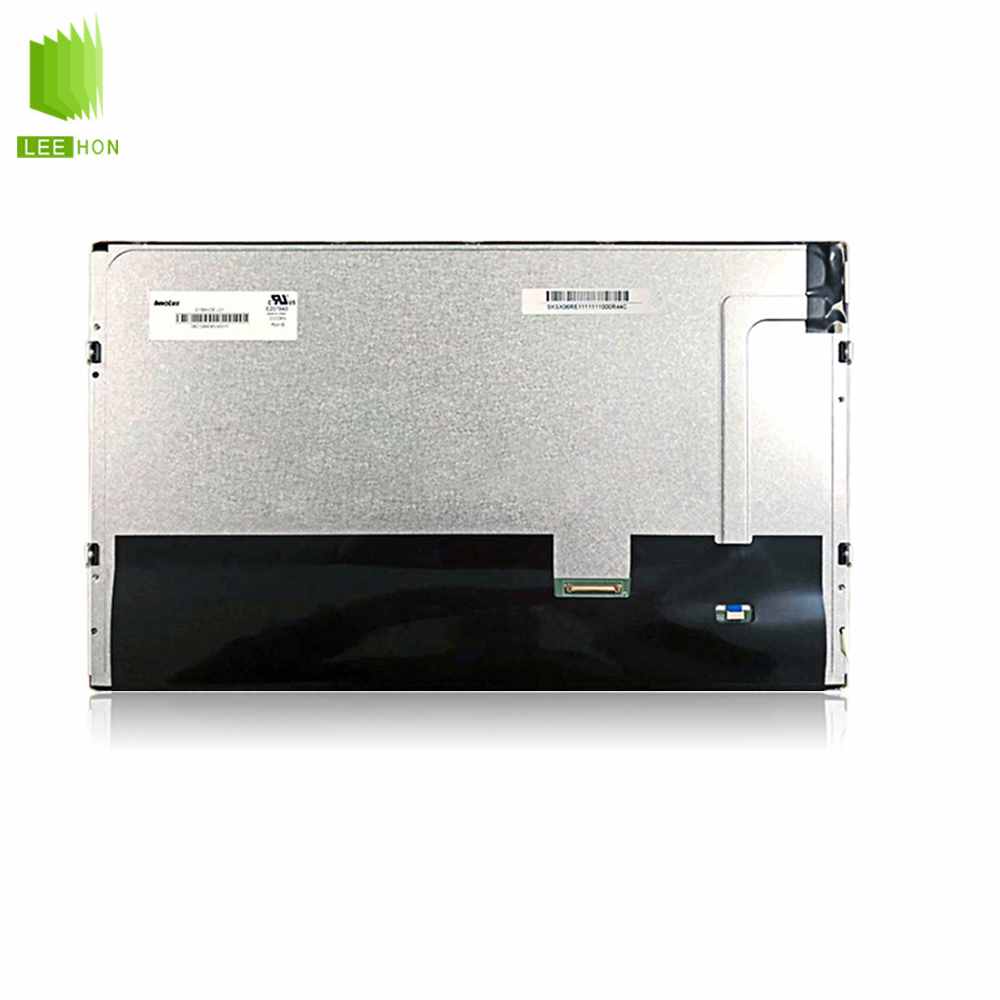

| 群创15.6寸液晶模组G156HCE-L01详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 群创 |
| 面板型号 | G156HCE-L01 | |
| 面板尺寸 | 15.6英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05975×0.17925 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |

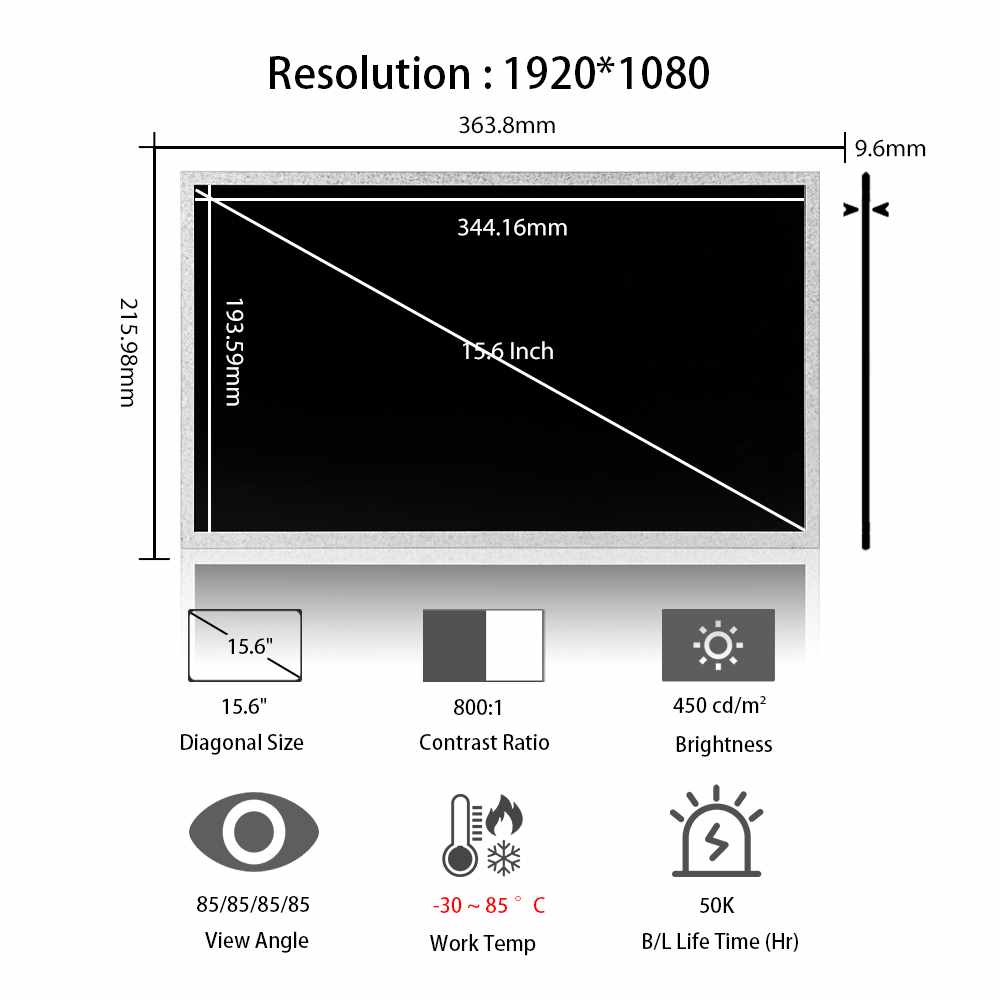

| 结构尺寸 | 显示区域 | 344.16×193.59 mm (H×V) |
| 可视区域 | 347.06×196.49 mm (H×V) | |

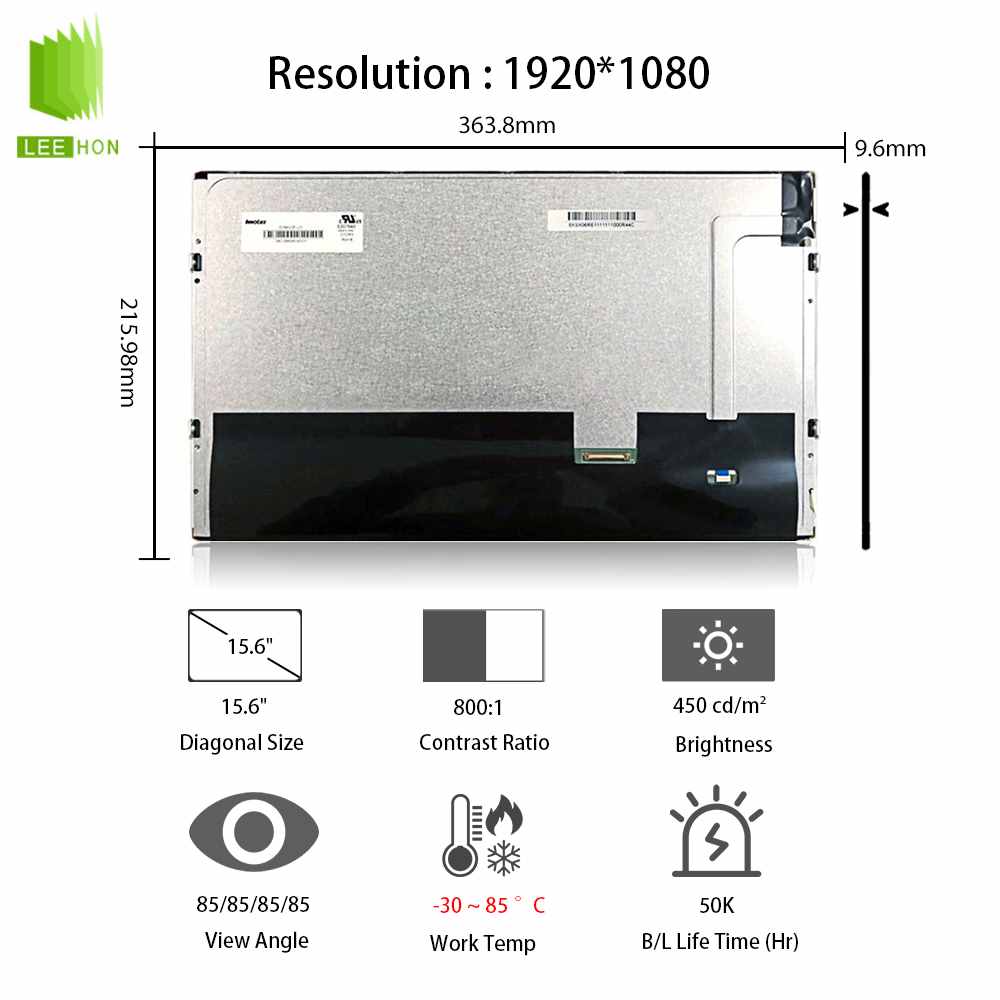

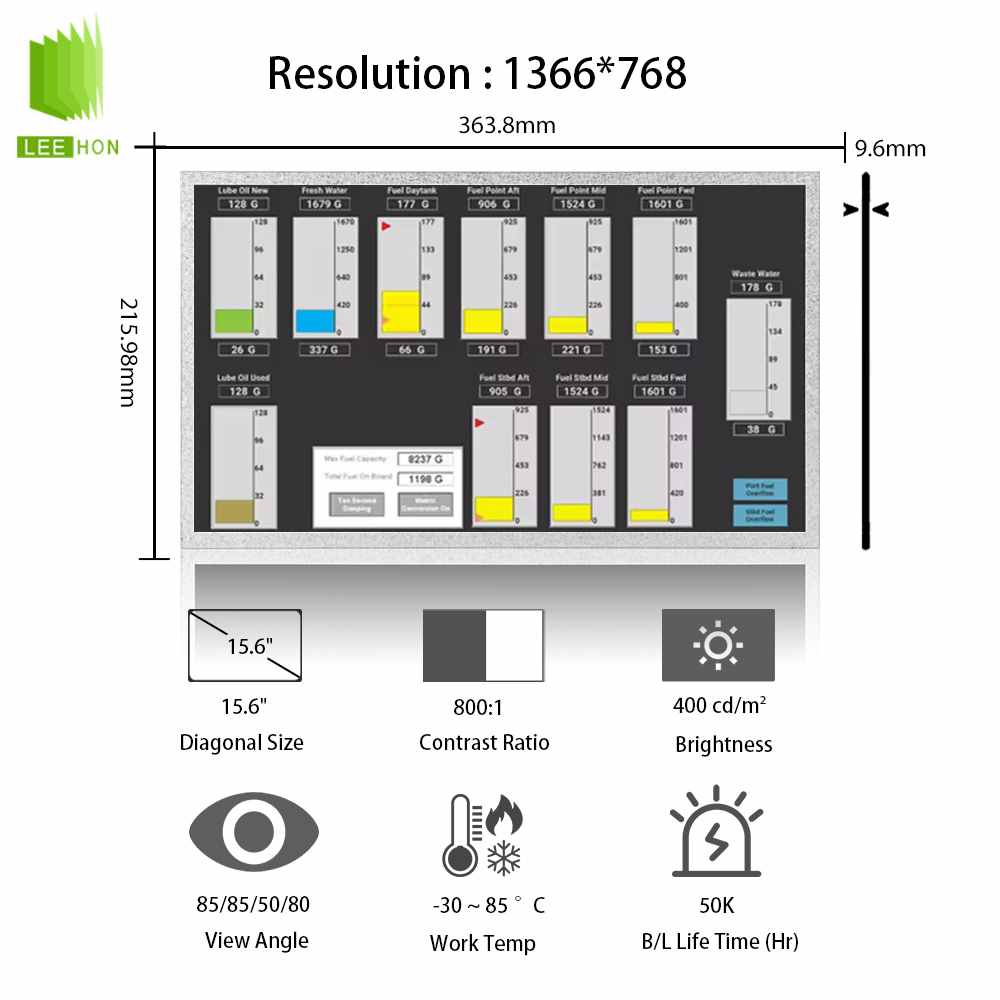

| 外观尺寸 | 363.8×215.98 mm (H×V) | |
| 外观厚度 | 9.3±0.3 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4 pcs) on left, right bezel |
| 其它特征 | 重量 | 1.06/1.10Kgs (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 450 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.43 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 16W (Typ.) | |
| 背光详情 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.0±0.2A | |
| 功耗 | 12.0W (Typ.) | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 1.22/1.5A (Typ./Max.) | |
| 功耗 | 4.0/5.0W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20455-040E-76 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
常见问题
这是一款15.6英寸、1920×1080、450亮度、2ch-LVDS40pin、广视角、宽温型的工业液晶屏，属于比较典型的FHD全高清高亮工控屏，更适合室内高环境光和一般工业设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光显示设备。公开资料显示它是15.6寸、1920×1080、约450cd/m²、AAS广视角、2ch-LVDS40pin，并且工作温度常见写法为-30℃~85℃，所以它明显不是普通消费类低亮屏，而是偏工业长期运行和稳定显示的路线。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏亮度大约450nit，还不是1000nit以上那类真正高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成40pins、2ch-LVDS。另外，如果项目只想做低成本普通室内显示，这块屏的广视角、50K背光寿命和宽温属性往往会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G156HCE-L01是15.6寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和供电逻辑。公开资料里最一致的信息是它采用40pins2ch-LVDS；做驱动板和线束时，要围绕40pin双通道LVDS去确认。
然后看亮度、视角和显示模式。这里公开资料基本一致，常见写法是450nit、800:1、85/85/85/85、AAS/NormallyBlack，说明它比TN屏的侧看一致性更好，但亮度仍属于中高亮工业档。
最后看显示区和外形尺寸。它的显示区约344.16×193.59mm，外形约363.8×215.9~215.98×9.3~9.6mm。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。公开来源在厚度上有轻微差异，所以量产前更稳妥的做法是以当批规格书为准。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15.6寸FHD，不看亮度档位。这块屏是450nit，和普通250nit、300nit的15.6寸屏不是同一档，现场观感会差不少。
第二点，是只看“都是LVDS”，不继续核对40pin、双通道和具体线序。公开资料能确认它是40pin2ch-LVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。这句话前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它和G156HCE-LH1的差别。两者同样是15.6寸、FHD、40pin2ch-LVDS，但你前面发的G156HCE-LH1公开资料常见是1200nit，而G156HCE-L01常见是450nit，应用定位差一截。这里对G156HCE-L01的450nit有公开资料支持，对G156HCE-LH1的对比则来自你前面已核对过的型号信息。
第四点，是忽略是否带背光驱动。多份公开资料都提到它是WLED50kHours，WithLEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约344.16×193.59mm，外形约363.8×215.9mm，不能只按“15.6寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、40pin、2ch-LVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是40pins2ch-LVDSinterface，而且带LEDDriver。
配线束时，重点核对40pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是40pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.6寸→1920×1080→2ch-LVDS40pin→广视角→亮度约450nit→显示区344.16×193.59附近→外形363.8×215.9附近→带LEDDriver→宽温型。
这样筛会比只按“15.6寸FHDLVDS屏”找更稳，因为G156HCE-L01的关键点不只是尺寸和分辨率，还包括450nit、40pin双通道LVDS、广视角、带背光驱动和宽温这几个组合特征。
