| 群创液晶模组G101ICE-LH1 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 面板品牌 | 群创 |
| 面板型号 | G101ICE-LH1 | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |

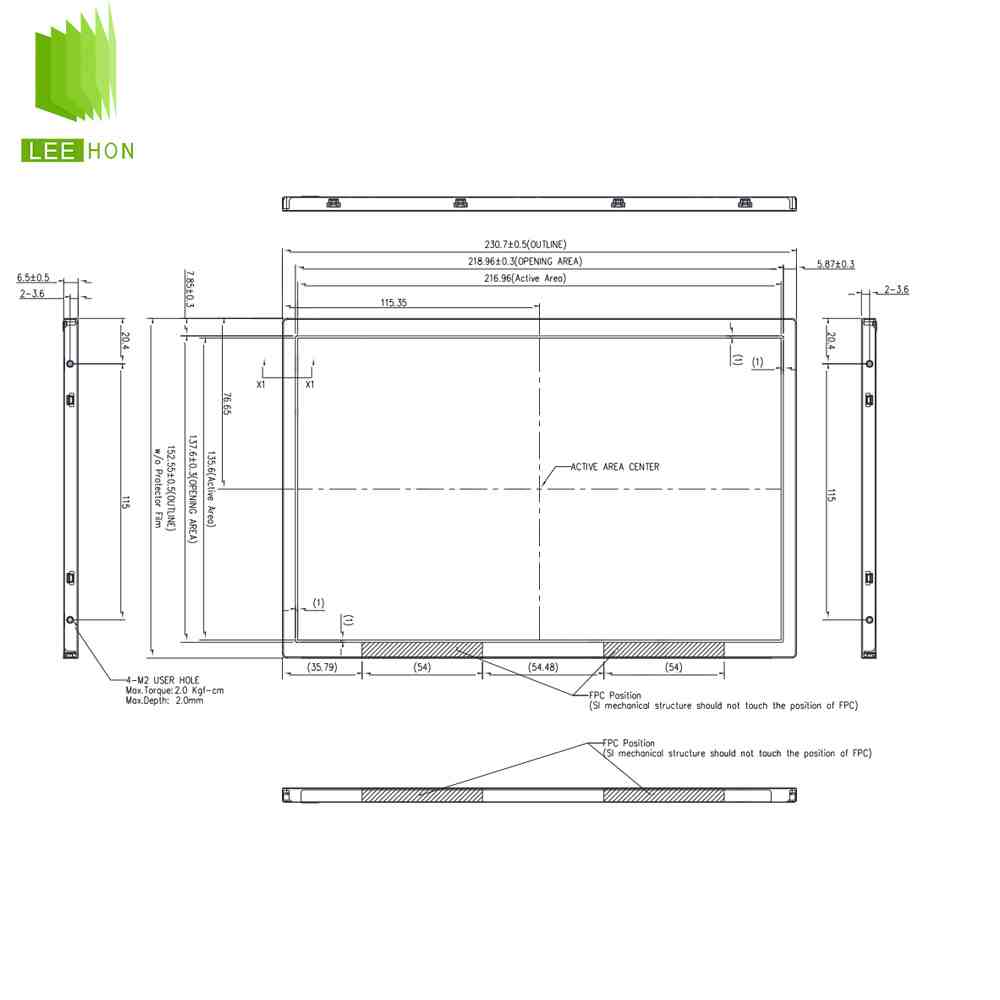

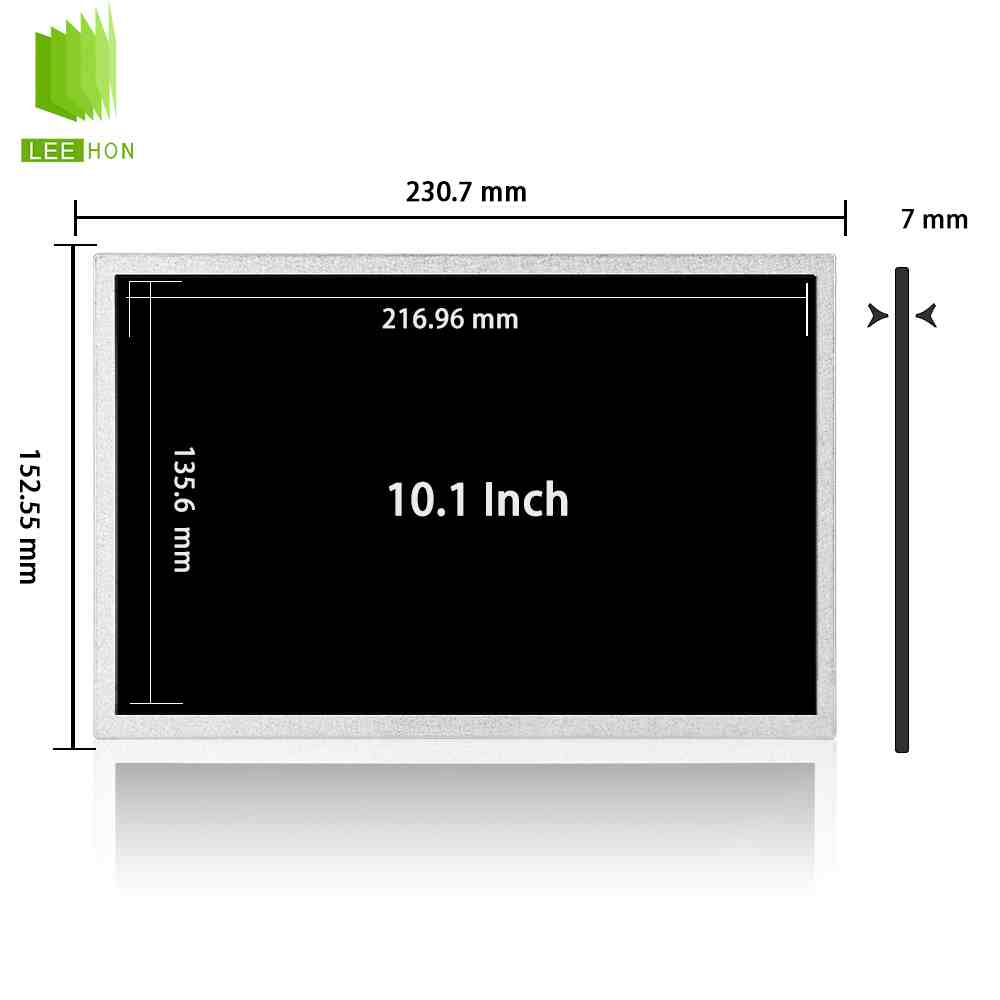

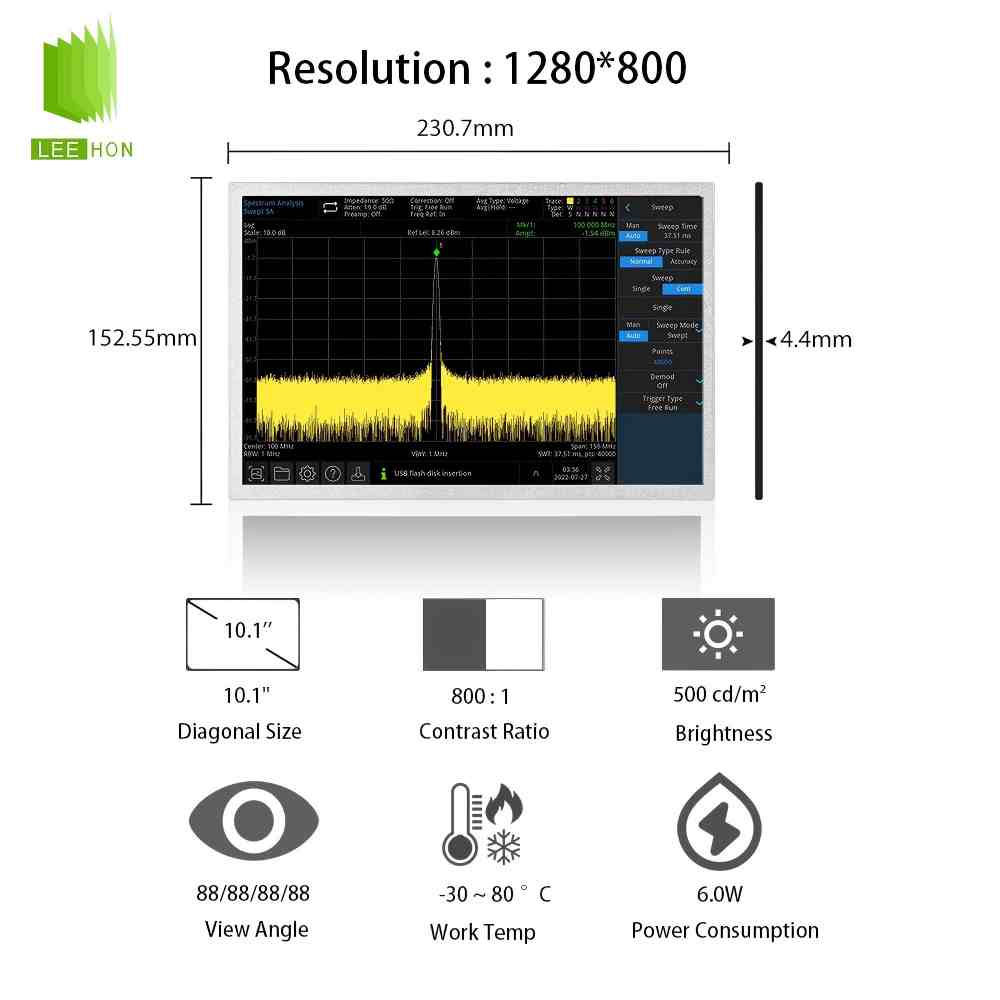

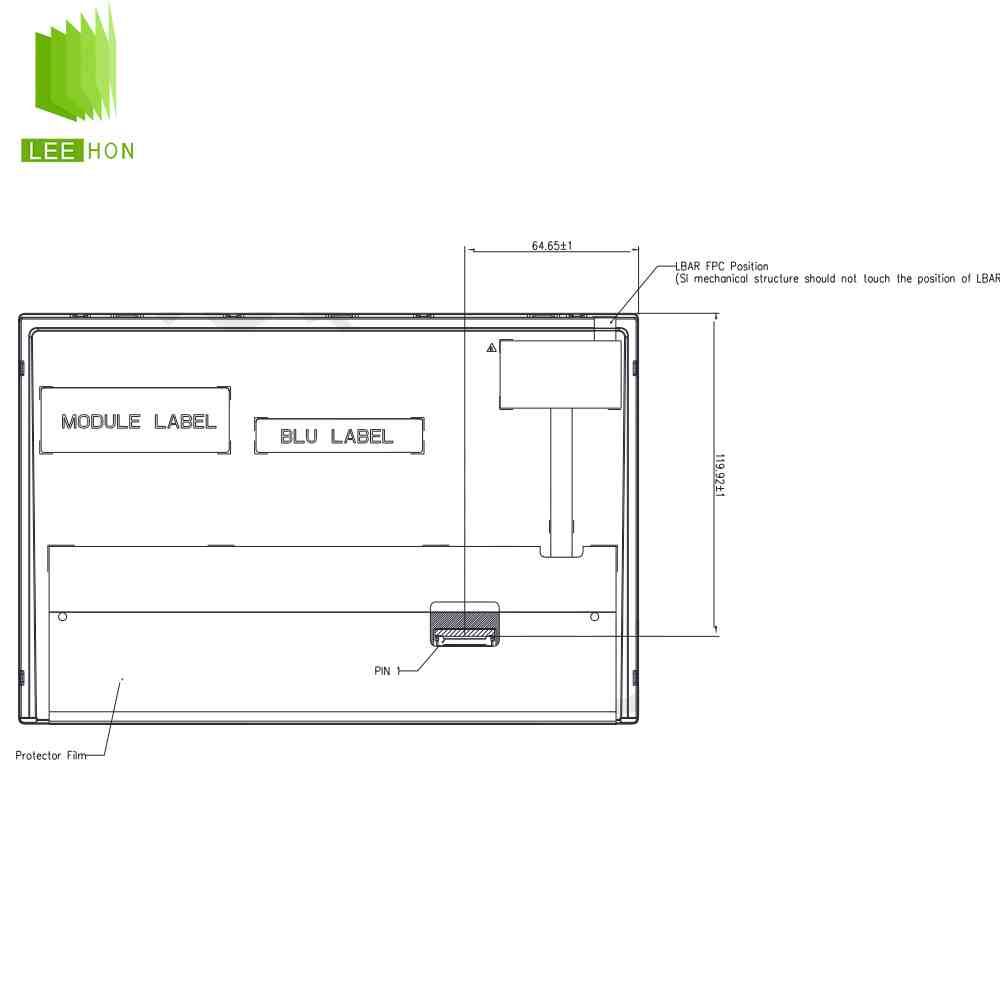

| 结构尺寸 | 显示区域 | 216.96×135.6 mm (H×V) |
| 可视区域 | 218.96×137.6 mm (H×V) | |
| 外观尺寸 | 230.7×152.55 mm (H×V) | |
| 外观厚度 | 6.5±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 300/315g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 色彩性能 | 反应时间 | 13/12 (Typ.)(Tr/Td) (ms) |
| 白色色度 | Wx:0.313; Wy:0.329 | |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率消耗 | - | 6.0W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0V (Typ.) |
| 电流输入 | 0.42/0.50A (Typ./Max.) | |
| 功耗 | 5.0/6.0W (Typ./Max.) | |
| 信号系统 | LVDS | (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 190/230mA (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | ||
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-76 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 包装详情 | 包装类型 | 片/包装 |
| 箱数 | - | |
| 包装长宽高 (mm) | - | |
| 毛重 (Kgs) | - | |
| 体积 (m³) | - | |
| 备注 | - | |
| 纸箱 | 28片/箱，包装长宽高435×350×275mm，毛重12.02Kgs，体积0.0419m³ | |
| - | 空运卡板 | 840片/卡板，30箱，包装长宽高1150×915×1520mm，毛重N/A，体积1.5994m³ |
| - | 海运卡板 | 1176片/卡板，42箱，包装长宽高1150×915×2070mm，毛重N/A，体积2.1782m³ |
G101ICE-LH1液晶屏常见问题
Q1：G101ICE-LH1 的核心规格是什么？
A：群创（Innolux）10.1 英寸 a-Si TFT-LCD 模组，分辨率 1280×800（WXGA，16:10），亮度 500 cd/m²（典型值），对比度 800:1（典型值），视角 88/88/88/88（典型值）。
Q2：它的接口与供电如何配置？
A：信号接口为 30 针 LVDS（1 通道，6/8-bit），驱屏电压 5.0V（典型值）；背光为侧入式 WLED，内置 LED 驱动器，背光输入 12.0V（典型值），典型功耗约 6.0W。
Q3：工作与存储温湿度范围是多少？
A：工作温度 -30℃ 至 80℃（宽温工业级），存储温度 -40℃ 至 85℃；表面为 雾面（防眩光）+ 3H 硬化涂层，抗振动性 1.5g，背光寿命 ≥50,000 小时。
Q4：与 G101ICE-LH1/L01 能否直接替代？
A：不可直接替代。三者分辨率与比例一致，但接口定义不同：G101ICE-LH1 为 30 针 LVDS，G101ICE-L01 常见为 40 针 LVDS；驱动与背光时序、引脚定义不兼容，需更换驱动板与线材并重新配置主板 LVDS 寄存器。
Q5：使用与安装的关键注意事项有哪些？
A：① 上电顺序：先供 5V 屏电，再供 12V 背光，下电顺序相反，避免闪烁或损坏；② 背光 PWM 调光：频率建议 ≤1kHz，占空比 5%~100%（1kHz 以上建议从 20% 开始）；③ 机械安装：需固定所有 4-M2 侧装孔位，避免屏幕扭曲，围绕 216.96×135.6mm 显示区 做前框开窗与压边公差；④ 防护：佩戴指套避免触摸偏光膜，禁用丙酮等溶剂清洁，长期静态显示易留残影，建议定期刷新内容。
