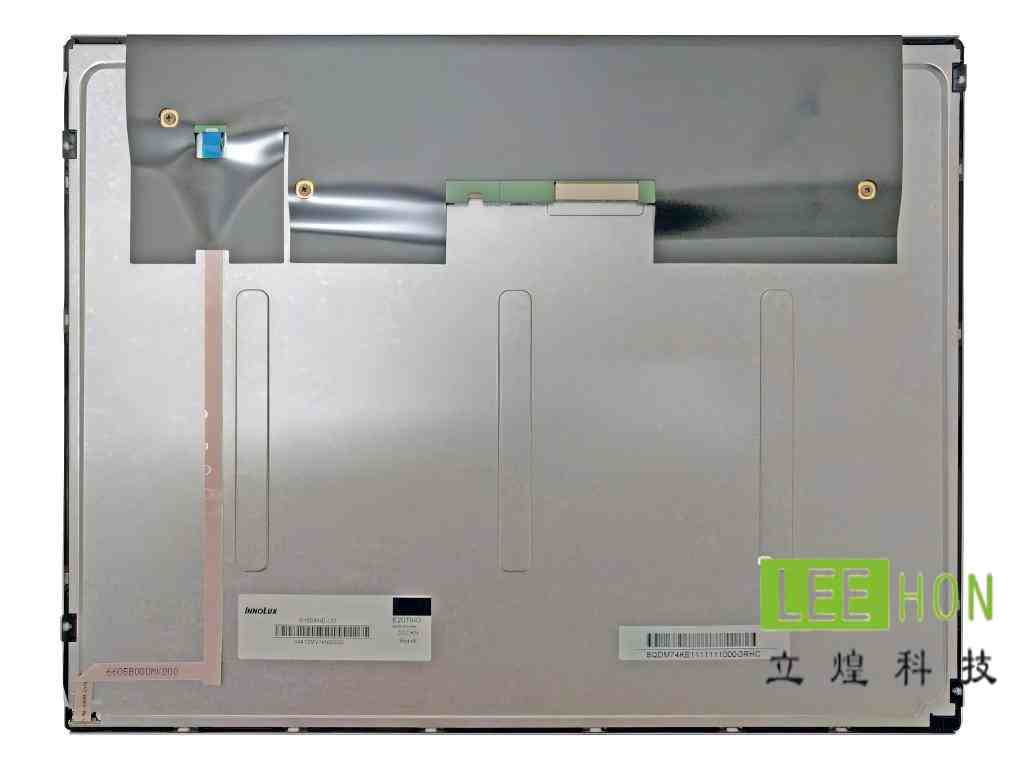

| 群创15寸LCD工业液晶模组G150XNE-L01 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 群创 |
| 型号 | G150XNE-L01 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业、车载显示 | |
| 对角尺寸 | 15.0" | |
| 型号别名 | - | |
| 典型特征 | 宽温，白光LED背光，寿命大于7万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选，表面雾面 PSWG | |
| 应用环境 | 存储温度 | -40 ~ 85 °C |
| 工作温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | PSWG | - |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |

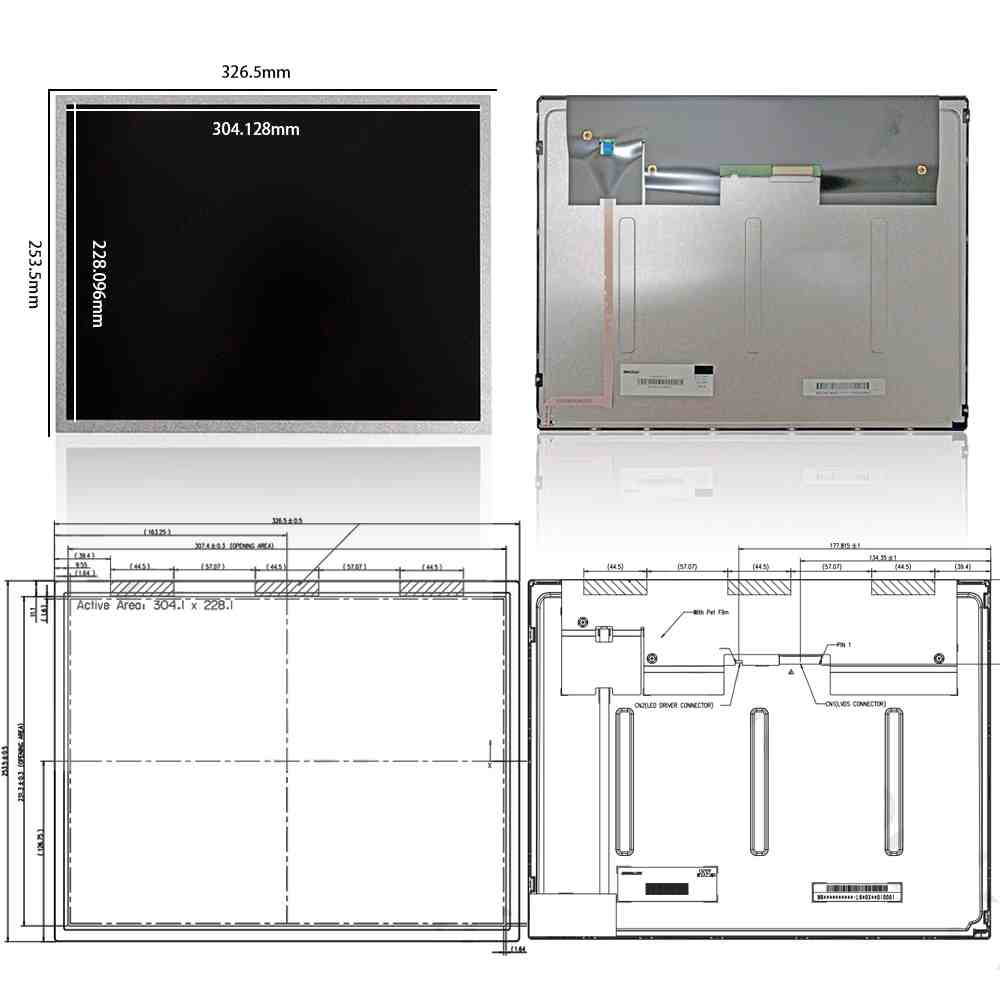

| 结构尺寸 | 显示区域(mm) | 304.128(H) × 228.096(V) |
| 开口区域(mm) | 307.4(H) × 231.3(V) | |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 9.1±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 0.97/1.00Kgs (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基础信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 2500:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 显示模式 | NPVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 13/5 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 12.8W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.8/0.96A (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌、型号、脚距、脚数、数量 | 信盛精工，MSB240420HDA，1.25 mm，20 pins，1 pcs |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 70K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌、型号、脚距、脚数、数量 | 瀚荃，CI4205M2HRP-NH，1.25 mm，5 pins，1 pcs |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.65±0.15A | |
| 功率消耗 | 7.8/9.6W (Typ./Max.) | |
常见问题
这是一款15.0英寸、1024×768、约450–500亮度、LVDS20pin、广视角、宽温型的工业液晶屏，属于比较典型的XGA4:3高亮工控屏，更适合传统设备界面和室内高环境光场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内高环境光设备。这块屏公开资料显示为15.0寸、1024×768、LVDS、广视角、宽温，而且亮度公开来源多写在450–500nit这一档，所以它更偏工业长期运行和高可视性应用，不是普通低亮室内屏。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合只支持eDP的主板平台，因为多份资料都把它标成20pinsLVDS/1ChLVDS。另外，如果项目只想做普通低成本室内显示，这块屏的高对比度、广视角和-30~80℃宽温规格通常会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。G150XNE-L01是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见宽屏和别的分辨率方案，不能只看尺寸。
再核对接口、针数和供电逻辑。公开资料里最一致的信息是它采用20pinsLVDSinterface，并且有来源写成1ChLVDS；所以做驱动板和线束时，应围绕20pinLVDS去确认。
然后看亮度、视角和显示模式。这里要注意，公开来源对亮度有轻微差异：有来源写500nit，也有来源写450nit；但几份资料一致显示它是2500:1对比度、88/88/88/88广视角，并且属于VA/NPVA/NormallyBlack这一类高对比工业显示路线。这个差异说明项目上更稳妥的做法，是以实际批次规格书为准。
最后看显示区和外形尺寸。它的显示区约304.1×228.1mm，外形约326.5×253.5mm，厚度公开资料大约在9.1–9.6mm。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15寸XGA，不看亮度档位和版本批次。因为公开资料里就能看到它常见亮度有450nit和500nit两种写法，说明不同版本或不同资料口径可能存在差异，不能只凭型号前半段就默认完全一致。
第二点，是只看“都是LVDS”，不继续核对20pin的具体线序、供电脚和背光控制脚。公开资料能确认它是20pinLVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。这句话前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略背光带Driver。多份资料都提到它是WLED，带LEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
第四点，是忽略宽温属性。公开资料里它的工作温度常见写法是-30~80℃，如果原机只是普通室内设备，或者替代型号没有这个温度能力，长期稳定性可能会有差别。

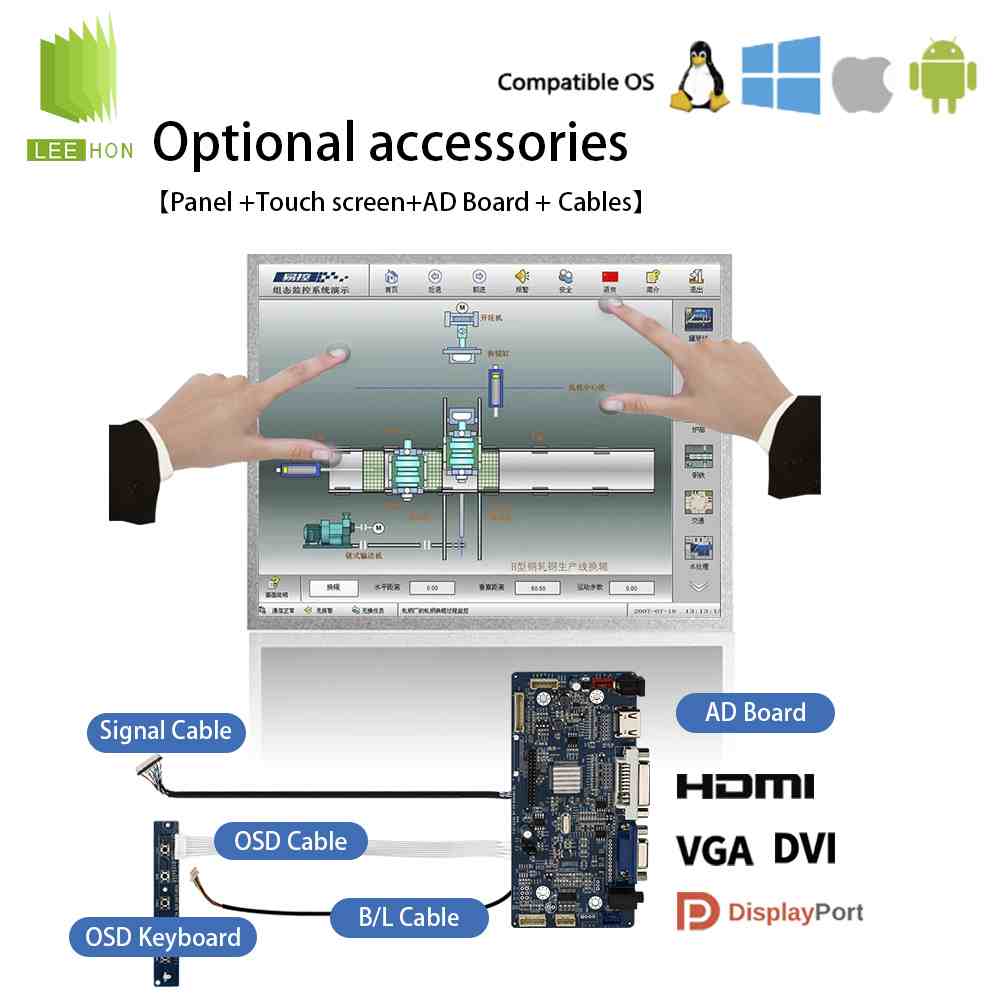

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.1×228.1mm，外形约326.5×253.5mm，不能只按“15寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1024×768、20pinLVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是20pinsLVDSinterface，而且带LEDDriver。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS20pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.0寸→1024×768→4:3→20pinLVDS→广视角/高对比→亮度约450–500nit→显示区304.1×228.1附近→外形326.5×253.5附近→带LEDDriver→宽温型。
这样筛会比只按“15寸工业屏”找更稳，因为G150XNE-L01的关键点不只是尺寸，还包括XGA4:3、20pinLVDS、高对比广视角、带背光驱动和宽温这几个组合特征。
