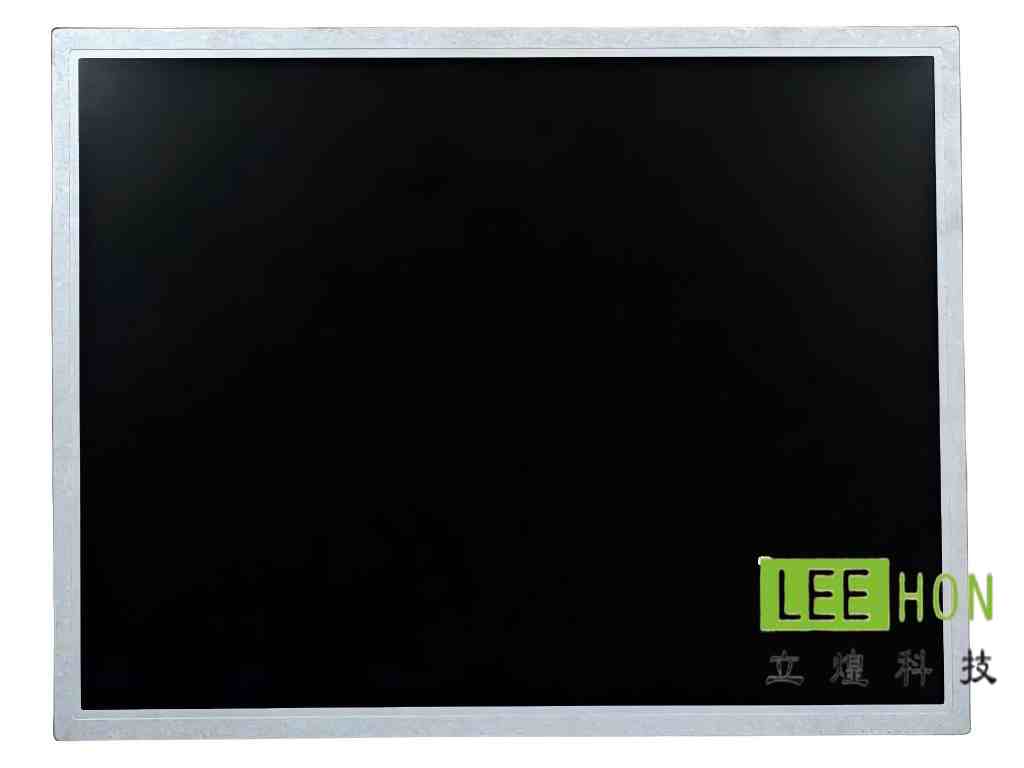

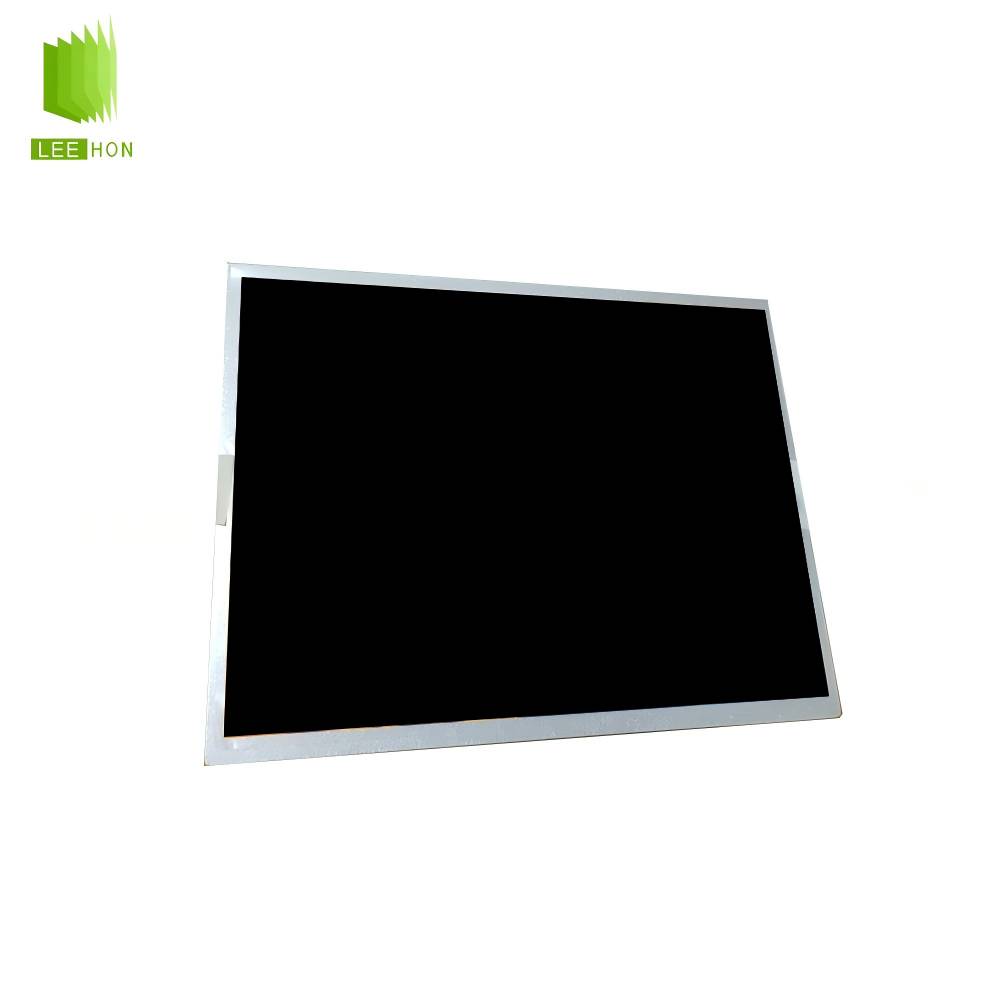

| 群创15寸LCD工业液晶模组G150XJE-LM1 信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 群创 |
| 面板型号 | G150XJE-LM1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 70 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业、户外高亮、游戏 |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 面板尺寸 | 面板尺寸 | 15.0英寸 |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.297×0.297 [85PPI] | |
| 点间距 (mm) | 0.099×0.297 | |
| 结构尺寸 | 显示区域 (mm) | 304.128(H) × 228.096(V) |
| 可视区域 (mm) | 307.4(H) × 231.3(V) | |
| 外观尺寸 (mm) | 326.5(H) × 253.5(V) | |
| 外观厚度 (mm) | 13.27±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 880±43g |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学特征 | 面板亮度 | 1800 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 88/88/88/88 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 16/7 (Typ.)(Tr/Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | NPVA，常黑显示，透射式 | |
| 对比度 | 2500 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转 (180°) | - |
| 工作频率 | - | 60Hz |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI4205M2HRP-NH | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 22±1.6V |
| 电流供应 | 1.07/1.17/1.26A (Min./Typ./Max.) | |
| 功率消耗 | 26±4W | |
| 信号驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 550/660mA (Typ./Max.) | |
| 功率消耗 | - | |
| 信号接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |
| 信号端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HDA | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
这是一款15.0英寸、1024×768、1800亮度、LVDS20pin、广视角、宽温型的高亮工业液晶屏，核心特点是XGA4:3结构成熟，而且强光下可视性非常强。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗设备、检测仪器、户外或半户外操作面板、工程设备、车载/特种设备、传统4:3结构HMI。因为它公开资料显示为15.0寸、1024×768、约1800cd/m²、LVDS接口，而且工作温度可到-30~70℃，这类组合明显是偏高亮工业应用，而不是普通室内显示。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合只追求低成本普通室内显示的场景，因为这块屏是1800nit高亮工业方案，规格明显高于常规室内屏。再一个，如果主板平台只支持eDP，这块屏也不适合，因为公开资料明确写的是20pinsLVDSinterface。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。G150XJE-LM1是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见宽屏和别的分辨率方案，不能只看尺寸。
再核对接口、针数和供电逻辑。目前公开资料里最一致的信息是它采用20pinsLVDSinterface；做驱动板和线束时，要围绕这一点去确认。
然后看亮度、视角和显示模式。公开资料显示它约1800nit、2500:1、88/88/88/88广视角、IPS，说明它不只是高亮，侧看一致性也比传统TN屏更好。
最后看显示区和外形尺寸。它的显示区约304.1×228.1mm，外形约326.5×253.5×13.3mm左右，替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15寸XGA，不看亮度档位。这块屏是1800nit，和普通250nit、350nit、450nit、600nit的15寸XGA屏完全不是同一档，现场观感会差很多。这个判断可以从公开资料里看到它明显属于超高亮方案。
第二点，是只看“都是LVDS”，不继续核对20pin的具体线序、供电脚和背光控制脚。公开资料能确认它是20pinLVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。前半段是公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它带LEDDriver。公开资料明确写到这块屏是WLED、50KHours、WithLEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
第四点，是忽略宽温属性。它的公开工作温度是-30~70℃，如果原机只是普通室内设备，或者替代型号没有这个温度能力，长期稳定性可能会有差别。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.1×228.1mm，外形约326.5×253.5mm，不能只按“15寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1024×768、LVDS、20pin，再继续确认背光控制逻辑。因为这块屏公开资料明确是20pinLVDSinterface，而且带LEDDriver。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS20pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.0寸→1024×768→4:3→LVDS20pin→广视角→亮度约1800nit→显示区304.1×228.1附近→外形326.5×253.5附近→带LEDDriver→宽温型。
这样筛会比只按“15寸工业屏”找更稳，因为G150XJE-LM1的关键点不只是尺寸，还包括XGA4:3、1800nit超高亮、LVDS20pin、广视角、带背光驱动和宽温这几个组合特征。
