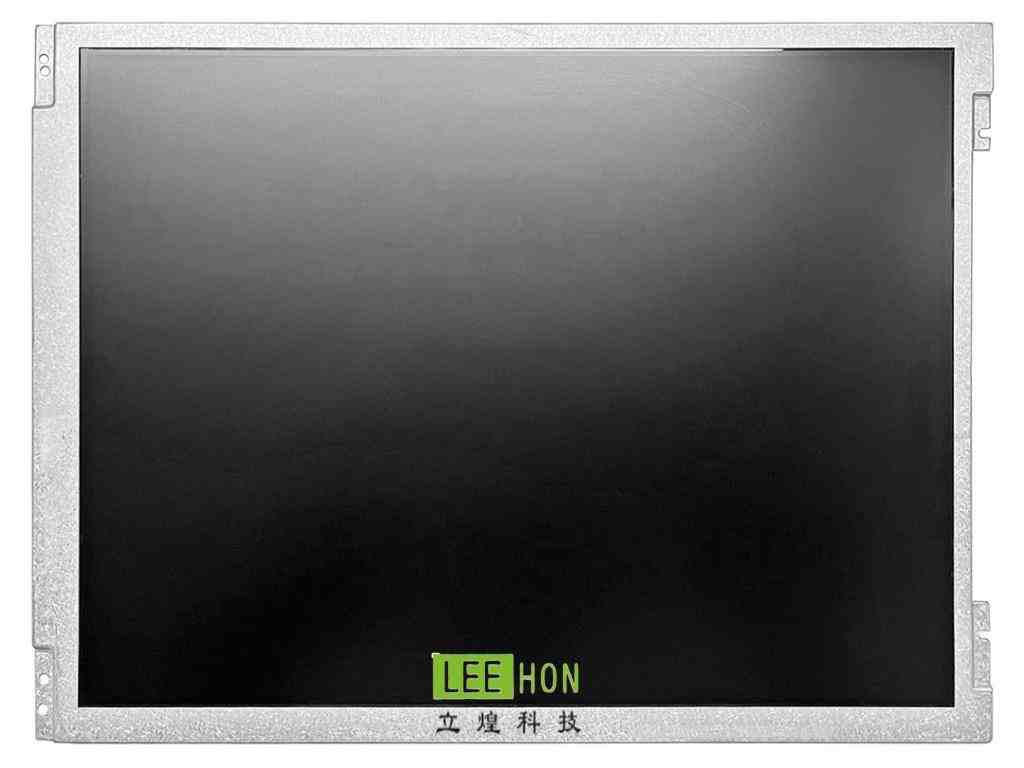

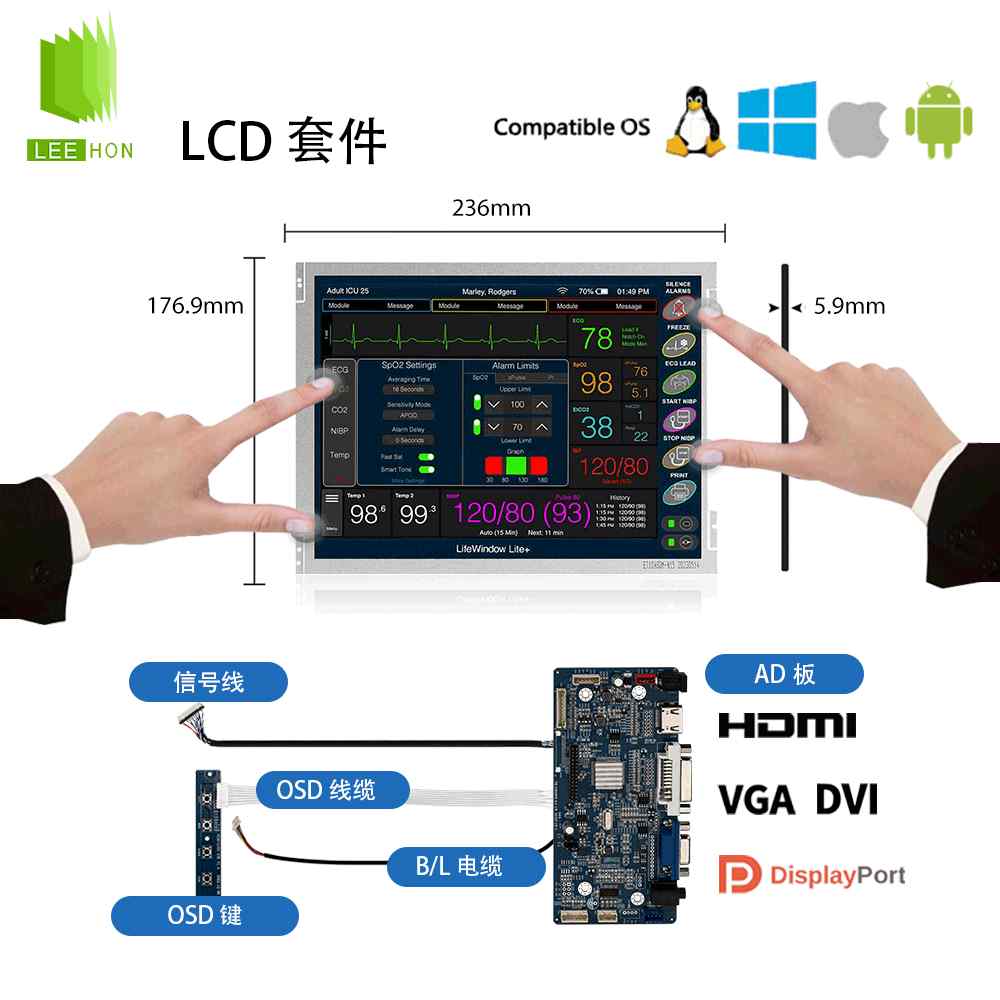

| 京东方液晶模组BA104S01-200 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | BA104S01-200 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | TT104S0M-NW0, ET104S0M-N11, ET104S0M-N15, BA104S01-200-3HP0 | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | - | |
| 面板应用 | - | - |
| 典型特征 | - | - |
| 面板尺寸 | 尺寸 | 10.4英寸 |
| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.264×0.264 [96PPI] | |
| 点间距 (mm) | 0.088×0.264 | |
| 结构尺寸 | 显示区域 (mm) | 211.2(H) × 158.4(V) |
| 可视区域 (mm) | 215.0(H) × 162.0(V) | |
| 外观尺寸 (mm) | 236(H) × 176.9(V) | |
| 外观厚度 (mm) | 5.6±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
| 其它详情 | 重量 | 290g (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学特征-基本信息 | 面板亮度 | 300 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 70/70/60/70 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 30 (Typ.)(Tr+Td) | |
| 视角方向 | 6 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | - | 800 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 9201K |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色色度 | X:0.288; Y:0.288 | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.73 | |
| Adobe RGB覆盖率 | 0.55 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.25/1.43 (Typ./max.)(9 points) |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 功率消耗 | - | 3.366W (Typ.) |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源(顶部) | |
| 数量 | 6S4P | |
| 形状 | 阵列 | |
| 寿命(小时) | 30K (Typ.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 17.4/19.2/20.4V (Min./Typ./Max.) |
| 电流供应 | 120mA (Typ.) | |
| 功率消耗 | 2.09/2.31/2.45W (Min./Typ./Max.) | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | BHSR-02VS-1 | |
| 脚间距 | 3.5 mm | |
| Pin 数量 | 2 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-2PINS-AC | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 320/480mA (Typ./Max.) | |
| 功率消耗 | 1.056/1.6W (Typ./Max.) | |
| 信号接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-020D | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 25 | |
| 箱数 | 1 | |
| 包装长宽高 (mm) | 510×350×252 | |
| 毛重 (Kgs) | 9.9 | |
| 体积 (m³) | 0.045 | |
| 备注 | - | |
BA104S01-200液晶屏常见问题
Q1：BA104S01-200 (ET104S0M-N15) 核心规格与定位是什么？
A：这是京东方 (BOE) 10.4 英寸 4:3 工业级 TN 型 a-Si TFT-LCD，别名ET104S0M-N15；分辨率800×600(SVGA)，典型亮度300 cd/m²、对比度800:1，响应时间 30ms (Tr+Td)，可视角度70/70/60/70°(左 / 右 / 上 / 下，CR≥10)，雾面防眩光 (25% haze)、常白透射式，无触摸、无内置背光驱动，面向工业 HMI、医疗设备、工控终端、嵌入式显示场景。
Q2：它的信号接口、供电与背光参数是怎样的？
A：信号接口：20 针单通道 LVDS (1ch, 6/8-bit 可选)，支持 60Hz、6-bit (262K 色)/6-bit+FRC (16.2M 色)，仅需 DE + 时钟 + 数据即可驱动；屏体供电：3.3V (典型，3.0~3.6V)，典型电流约 180mA；背光：侧入式 WLED (6S4P)、无内置驱动，背光供电 12V (典型)，PWM 调光 (建议 100~1kHz)，背光寿命≥30,000 小时，模组典型总功耗约 4.5W。
Q3：工作 / 存储温湿度、机械尺寸与安装要求？
A：工作温度 -20℃~+70℃，存储温度-30℃~+80℃，湿度 5%~95% RH (无凝露)，抗振动 1.0g、抗冲击；外形尺寸236.0×176.9×5.6mm，显示区211.2×158.4mm，净重约 290g；安装：4 个 Φ2.5 侧装固定孔，需均匀受力、严禁挤压玻璃边缘 / 偏光片，前框压边预留≥1mm 公差。
Q4：BA104S01-200 (N15) 与同系列 BA104S01-300 (N16) 区别、能否直接替代？
A：核心差异在亮度、背光驱动、视角，不可直接硬件替代 (需驱动 / 背光电路适配)：
-200 (N15)：亮度 300 cd/m²、视角 70/70/60/70°、无背光驱动；
-300 (N16)：亮度 350 cd/m²、视角 80/80/65/75°、部分版本带背光驱动；
分辨率、20 针 LVDS、尺寸、3.3V 屏电一致；替换必须重新匹配背光驱动板、PWM 参数、驱动时序，否则易出现背光异常、花屏、亮度不均。
Q5：使用、上电与安装的关键注意事项有哪些？
A：① 上电顺序：先供 3.3V 屏电、稳定≥100ms 后再供 12V 背光，下电相反，严禁同时通断，避免背光击穿 / 屏体逻辑紊乱；② 背光：必须外接独立 LED 驱动，电流匹配 6S4P 规格 (单串约 20mA)，PWM 频率≤1kHz、占空比 5%~100%，防止频闪 / 烧灯；③ 安装：固定 4 个孔、受力均匀，禁止按压显示区、用尖锐物刮擦偏光片；④ 清洁：仅用无尘布 + 异丙醇轻擦，禁用丙酮 / 酒精等强溶剂；⑤ 信号：LVDS 差分线屏蔽、长度≤30cm，避免 EMI 干扰导致花屏 / 闪屏。
