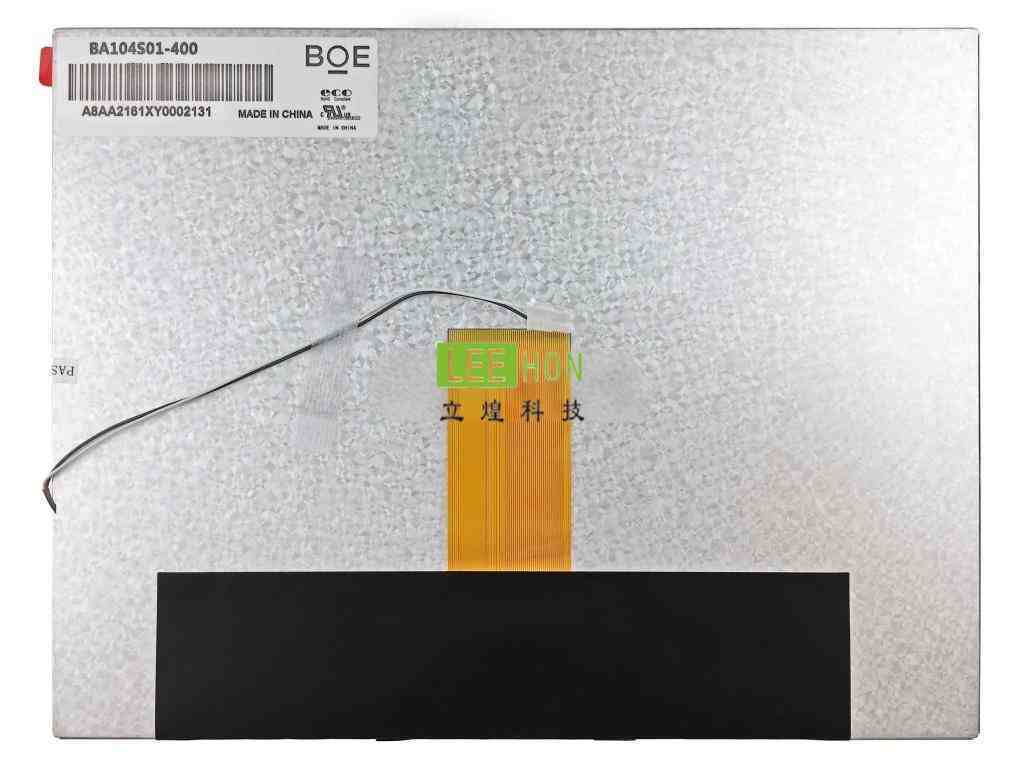

| 京东方液晶模组BA104S01-400 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | 1个兼容型号 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 60 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |
| 备注信息 | - | White Goods application |
| 对角尺寸 | - | 10.4" |
| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.088×0.264 mm | |
| 像素间距(H×V) | 0.264×0.264 mm [96PPI] | |

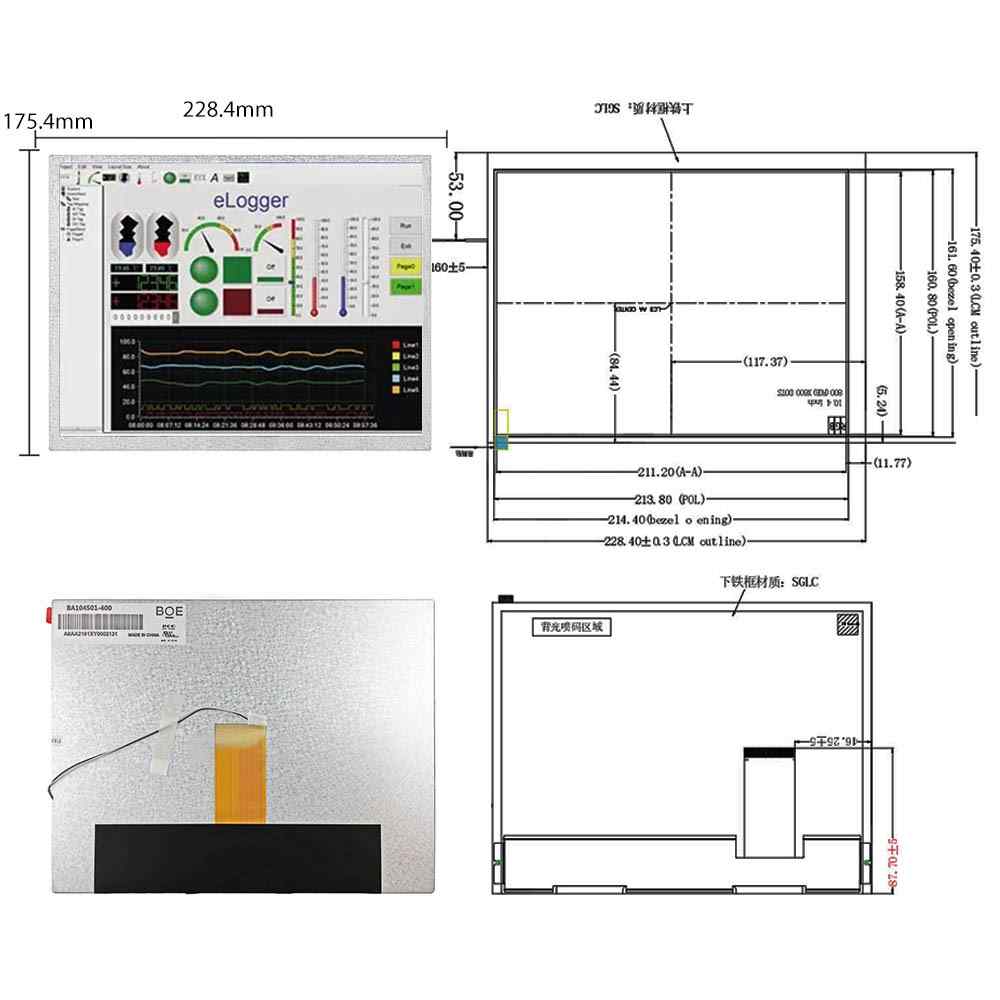

| 结构尺寸 | 显示区域(H×V) | 211.2×158.4 mm |
| 开口区域(H×V) | 214.4×161.6 mm | |

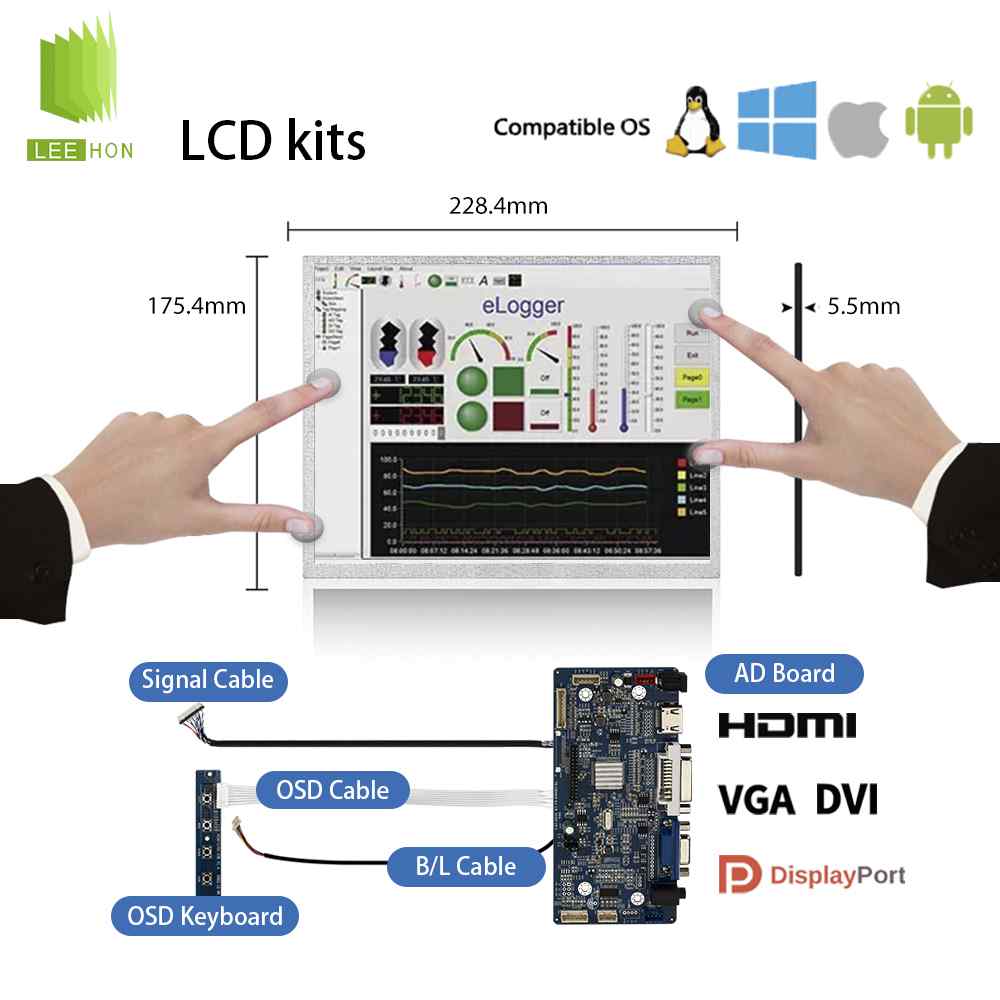

| 外观尺寸(H×V) | 228.4×175.4 mm | |
| 外观厚度 | 5.5 (Typ.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.16875 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | TBD |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 安装孔位 | - | Without |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视角 | 6 o'clock | |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | |
| 色彩性能 | 响应时间 | 30 (Typ.)(Tr+Td) (ms) |
| 色温 | 8455K | |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 白色坐标 | Wx:0.284; Wy:0.320 | |
| 亮度均匀性 | - | 1.25/1.43 (Typ./max.)(9 points) |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 驱动IC | 已邦定 HX8245, HX8677 | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(顶部) | |
| 寿命(小时) | 20K (Typ.) | |
| 数量 | 3S12P | |
| 形状 | 阵列 | |
| 是否可换 | - | |
| WLED电气 | 输入电压 | 9.0V (Max.) |
| 输入电流 | 240mA (Max.) | |
| 功率消耗 | 2.16W (Typ.) | |
| 接口特征 | WLED驱动状态 | 无 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | BHSR-02VS-1 | |
| 数量 | 1 pcs | |
| 脚数 | 2 pins | |
| 脚间距 | 3.5 mm | |
| 脚定义 | BLE-2PINS-AC | |
| 信号电气 | 输入电压 | 3.3/9/18/-8V (Typ.)(VCC/AVDD/VGH/VGL) |
| 输入电流 | - | |
| 功率消耗 | 0.77W (Typ.) | |
| 接口特征 | 信号类型 | Parallel RGB (1 ch, 6/8-bit) |
| 物理类型 | FPC | |
| 接口位置 | - | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 60 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
BA104S01-400液晶屏常见问题
Q1：BA104S01-400 是什么规格的屏幕？
A：京东方 10.4 英寸 4:3 比例工业 TFT 液晶屏，分辨率800×600（SVGA），升级高亮款，典型亮度可达400cd/㎡，雾面防眩光表面、8bit 色深，适配工控人机界面、户外机柜设备、车载辅助显示、医疗仪器等场景。
Q2：接口、供电与背光配置是怎样的？
A：标配20pin 单通道 LVDS 接口，屏体供电标准3.3V；采用外置 WLED 背光架构，无内置恒流驱动，必须搭配匹配的 LED 恒流板驱动，支持常规 PWM 调光，兼容性适配同系列 200/300 款驱动端子。
Q3：温区与环境耐受参数有哪些？
A：常规工业温区：工作温度 -20℃~+70℃，存储温度-30℃~+80℃；防潮无凝露，支持常规工业震动防护，背光使用寿命≥50000 小时，满足长期 7×24 小时待机显示需求。
Q4：和 BA104S01-200、300 款核心区别是什么？能直接替换吗？
A：外观尺寸、分辨率、LVDS 接口、安装孔位完全通用；核心差异为亮度梯度：200（300cd/㎡）→300（350cd/㎡）→400（400cd/㎡）。物理可直装，但背光恒流参数不同，直接替换易出现背光过载、亮度不均，需微调恒流板电流参数。
Q5：安装调试与上电有哪些关键禁忌？
A：①严格遵守上电顺序：先 3.3V 屏电稳定，再接通背光电源；断电反向操作；②LVDS 排线做好屏蔽接地，防止电磁干扰花屏闪屏；③禁止按压玻璃显示区，安装固定四角均匀受力；④清洁仅用无尘布配异丙醇，禁用强腐蚀性溶剂擦拭偏光膜。
