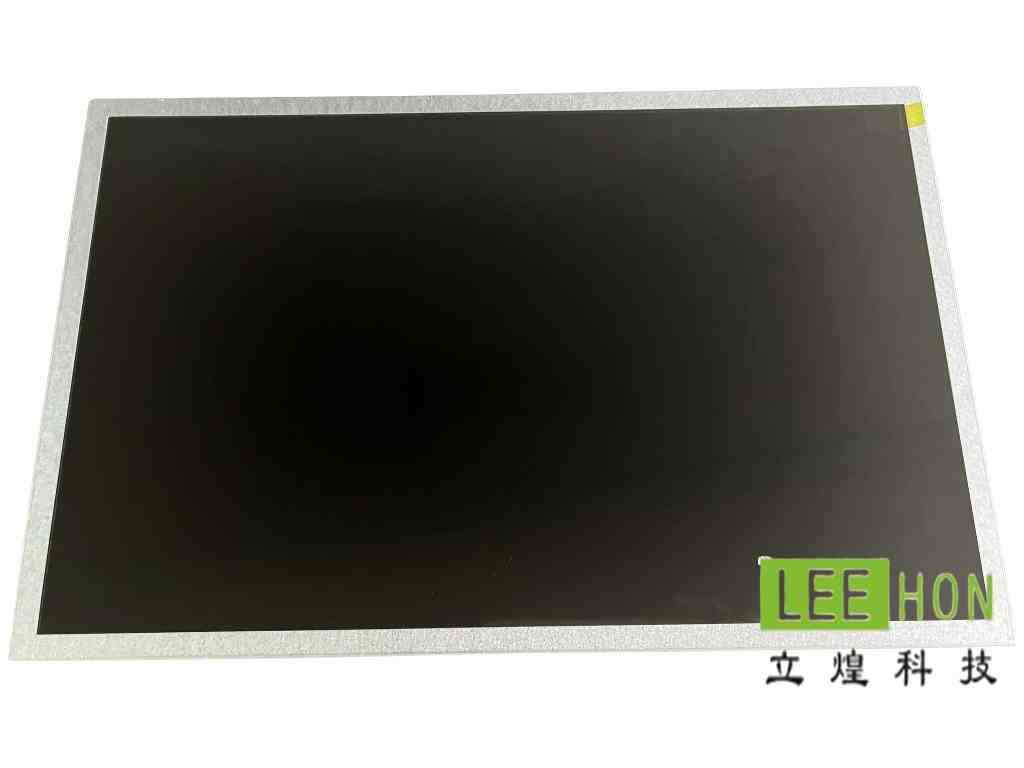

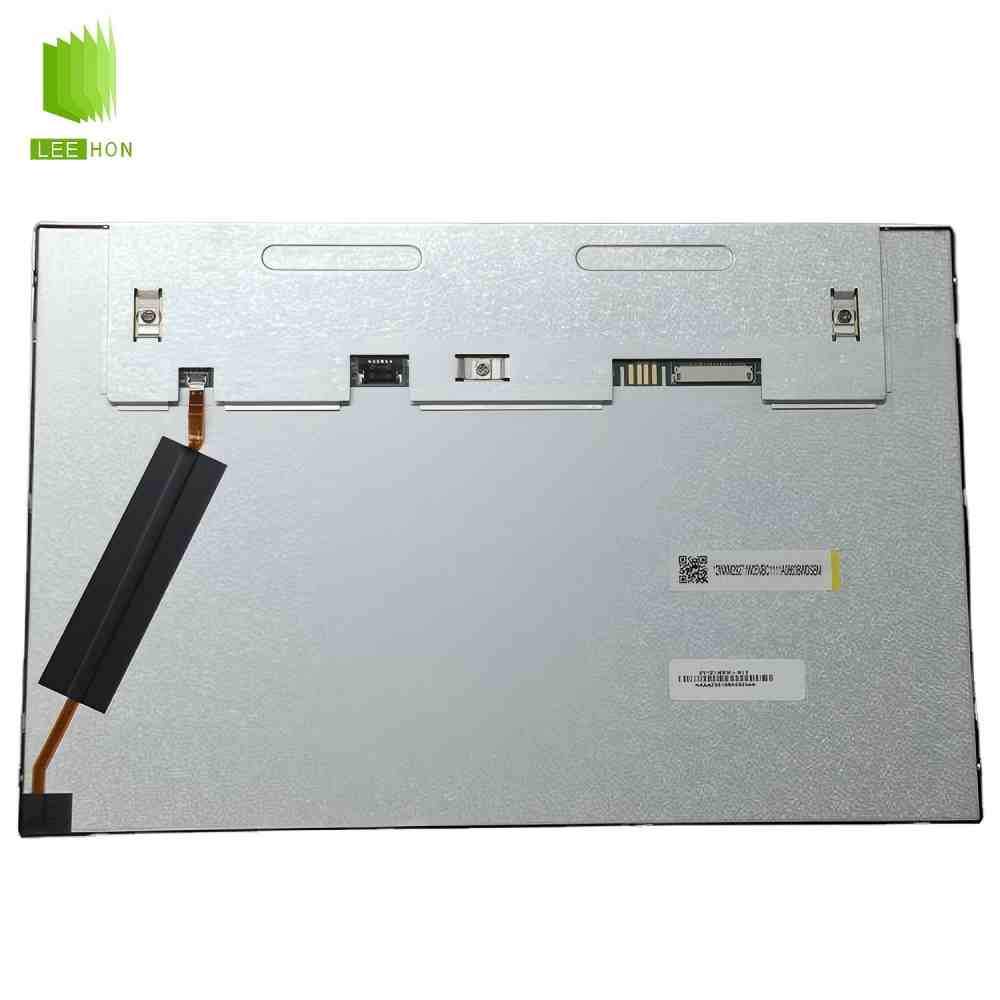

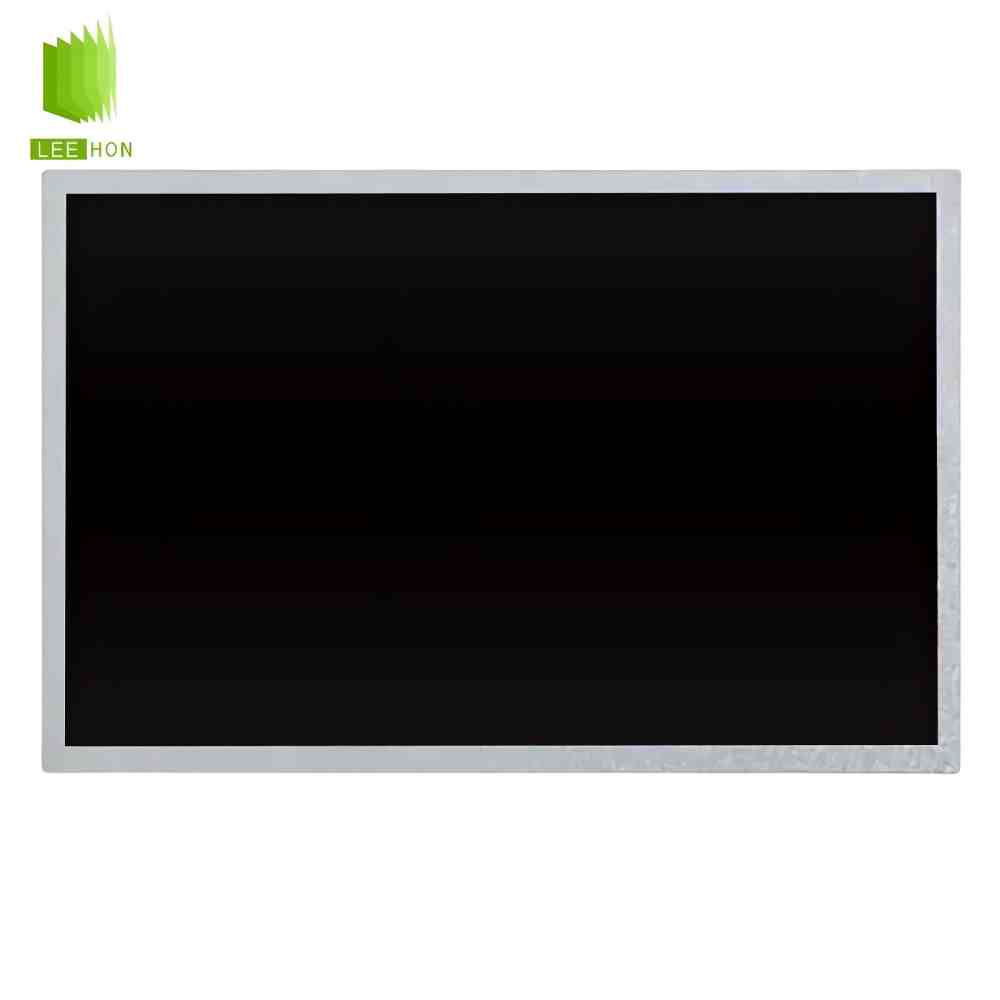

| 京东方12.1寸LCD工业液晶模组EV121WXM-N12 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | EV121WXM-N12 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | sRGB，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面 |
| 像素特征 | 分辨率 | 1280(RGB)×800, WXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.068×0.204 mm | |
| 像素间距(W×H) | 0.204×0.204 mm [124PPI] | |
| 结构尺寸 | 显示尺寸 | 261.12(W)×163.2(H) mm |
| 外观尺寸 | 277.7(W)×180.6(H) mm | |
| 可视尺寸 | 264.12(W)×166.2(H) mm | |
| 外观厚度 | 8.7±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.673611111 | |
| 外观形状 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它详情 | 重量 | TBD |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情-基本信息 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 1200 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学详情-色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 1931色域 | NTSC比值 | 0.77 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.78 | |
| DCI-P3覆盖率 | 0.8 | |
| Rec.2020覆盖率 | 0.57 | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 8.11W (Max.) |
| 信号电气 | 输入电流 | 150/180/200mA (Min./Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.5/0.59/0.66W (Min./Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 广濑电机 |
| 型号 | DF19G-20P-1H | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源(底部) | |
| 数量 | 12S4P | |
| 寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 160mA (Typ.) |
| 输入电压 | 38.4/39.6V (Typ./Max.) | |
| 功耗 | 6.14/6.34W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSA24038P6 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 620mA (Max.) |
| 输入电压 | 12.0±1.2V | |
| 功耗 | 7.45W (Max.) | |
常见问题
是一款12.1英寸、1280×800、500亮度、LVDS接口的工业向液晶屏，特点是分辨率够用、亮度偏高、可视角度好，更适合中近距离稳定显示场景。
Q1：这块屏适合什么设备？
更适合用在工业HMI、工控终端、医疗设备界面、车载/特种设备显示终端、检测仪器、嵌入式操作面板这类对尺寸、亮度和稳定显示都有要求的设备上。它是12.1英寸WXGA（1280×800），同时亮度大约500cd/m²，在室内强光环境或半户外环境里会比普通低亮屏更好用。
Q2：不适合什么场景？
它不太适合追求超高分辨率细腻显示的场景，比如精细图片审阅、高清监看、复杂多窗口信息密集显示。因为它的核心定位更偏工业显示，不是高分辨率视觉型面板。另一方面，如果项目需要的是eDP新平台直连、超薄模组、极轻薄消费类结构，这类屏也通常不是优先选项，因为它走的是LVDS接口路线。
Q3：选型时先核对哪几个关键参数？
先看这几项，顺序不要错：
第一是分辨率和接口。
EV121WXM-N12是1280×800，接口资料显示为LVDS。分辨率一样不代表能直接通用，接口类型不对，驱动板就可能直接不兼容。
第二是亮度和可视角。
这款屏亮度约500cd/m²，对工业设备来说算比较实用；同时可视角信息显示为85/85/85/85，更适合多人从不同角度看画面。
第三是外形和开孔空间。
12.1英寸只是对角线尺寸，真正替换时还要看外形尺寸、固定孔位、厚度、排线出口方向，不能只看“同尺寸”。这一点在工控机改屏时最容易忽略。这个型号的同类页面信息也能看出，12.1寸同分辨率产品外形尺寸并不完全统一。
第四是背光电路和供电逻辑。
即便同为LVDS，背光驱动方式、供电电压、使能与调光逻辑也可能不同，选型时必须单独确认。这个不是页面摘要里全部展开的参数，所以项目上最好还是以原屏规格书和实物线序为准。
Q4：替代时最容易出错的点是什么？
最容易错的通常有五个：
一是只看尺寸和分辨率，不看接口。
12.1寸、1280×800的替代屏很多，但LVDS位宽、通道方式、针脚定义不一定一样。
二是不核对外形尺寸和安装位。
同样是12.1寸，不同型号外形宽高和厚度可能不同，装不上比点不亮更常见。
三是不确认背光参数。
有些替代屏画面能出，但背光带不起来，或者亮度调节异常，问题往往就在背光电流、PWM调光或使能脚逻辑。
四是不确认显示方向和光学表现。
这块屏是ADS、NormallyBlack，可视角和观感较好。替代成别的技术路线后，可能出现偏色、视角变差、正看正常侧看发灰等问题。
五是不确认触摸盖板和结构总成。
有些项目不是单换LCD，而是连触摸一体总成一起替。只换显示不看触摸外形、FPC出口和贴合区，后面结构经常返工。
Q5：配触摸、驱动板、线束时要注意什么？
这个环节最容易在量产前翻车，建议分开看：
配触摸时：
先确认是做电容触摸还是电阻触摸，再核对可视区、外形区、贴合方式、盖板厚度、FPC出口方向。12.1寸工业项目里，很多问题不是屏不兼容，而是触摸排线和主板、边框打架。
配驱动板时：
重点确认LVDS接口定义、供电电压、背光驱动方式、调光方式、EDID/时序支持。这块屏的公开信息指向LVDS+1280×800，所以驱动板至少要原生支持这组时序。
配线束时：
不要默认“同是40pin就能通用”。要核对针脚定义、屏端座子型号、线序、屏电压、背光脚位、屏蔽接地。线束错一位，轻则花屏闪屏，重则烧屏或烧板。
Q6：如果我要找替代型号，应该先从哪几个方向筛？
建议先按这几个条件筛：
12.1寸→1280×800→LVDS→高亮约500nit→广视角→外形尺寸接近→固定孔位接近。
这样找到的候选会更接近EV121WXM-N12的实际项目需求，不容易只在纸面参数上“看起来一样”。EV121WXM-N12本身公开参数显示为12.1寸、1280×800、500亮度、广视角，这些就是你替代时最该先锁的条件。
