BA121S01-100京东方12.1寸LCD工业液晶显示屏幕

京东方12.1寸LCD工业液晶模组BA121S01-100 信息表
类别	项目	详情
基本信息	面板品牌	京东方
	面板型号	BA121S01-100
	面板类型	a-Si TFT-LCD, 液晶模组
	别名	TT121S0M-NW0
工作环境	RoHS状态	-
	工作温度	-20 ~ 70 °C
	存储温度	-30 ~ 80 °C
	耐振动性	-
面板应用	-	工业
典型特征	-	白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选
面板尺寸	面板尺寸	12.1英寸
像素特征	像素数量	800(RGB)×600, SVGA
	像素布局	RGB垂直条状
	像素间距 (mm)	0.3075×0.3075 [82PPI]
	点间距 (mm)	0.1025×0.3075

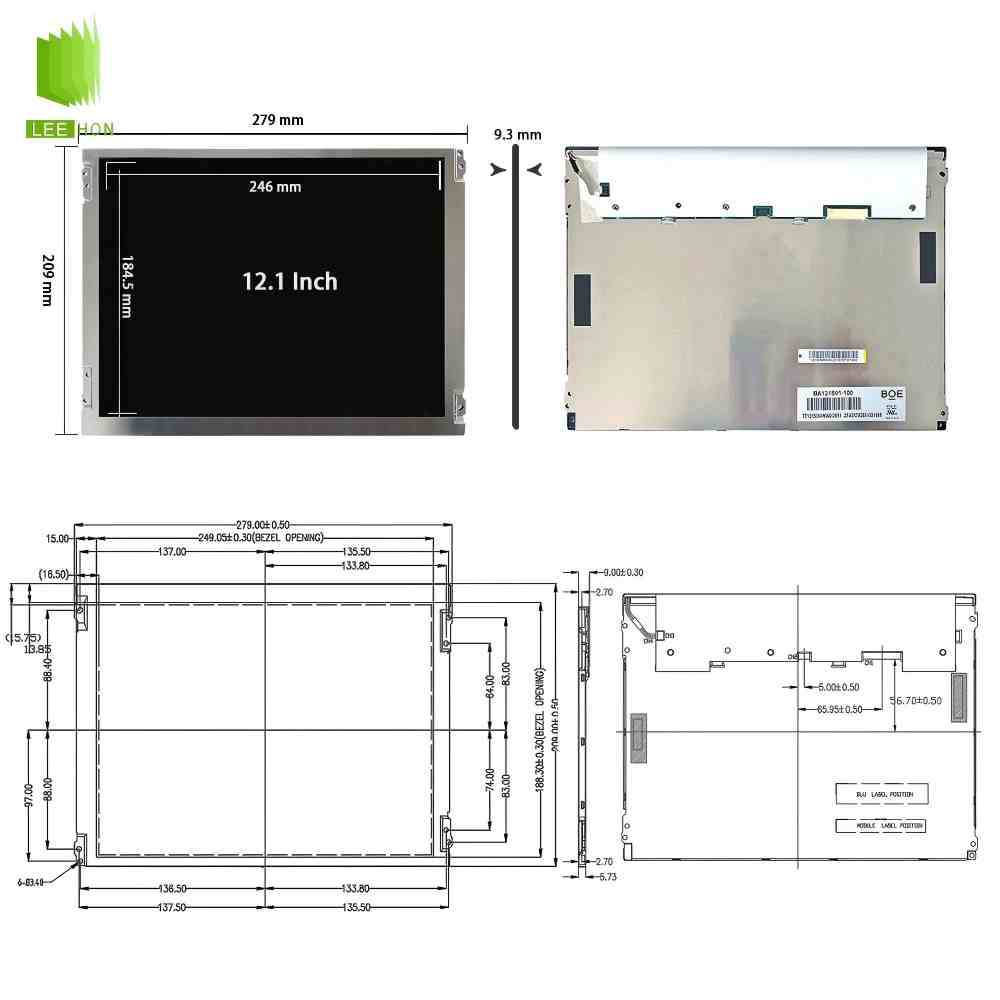

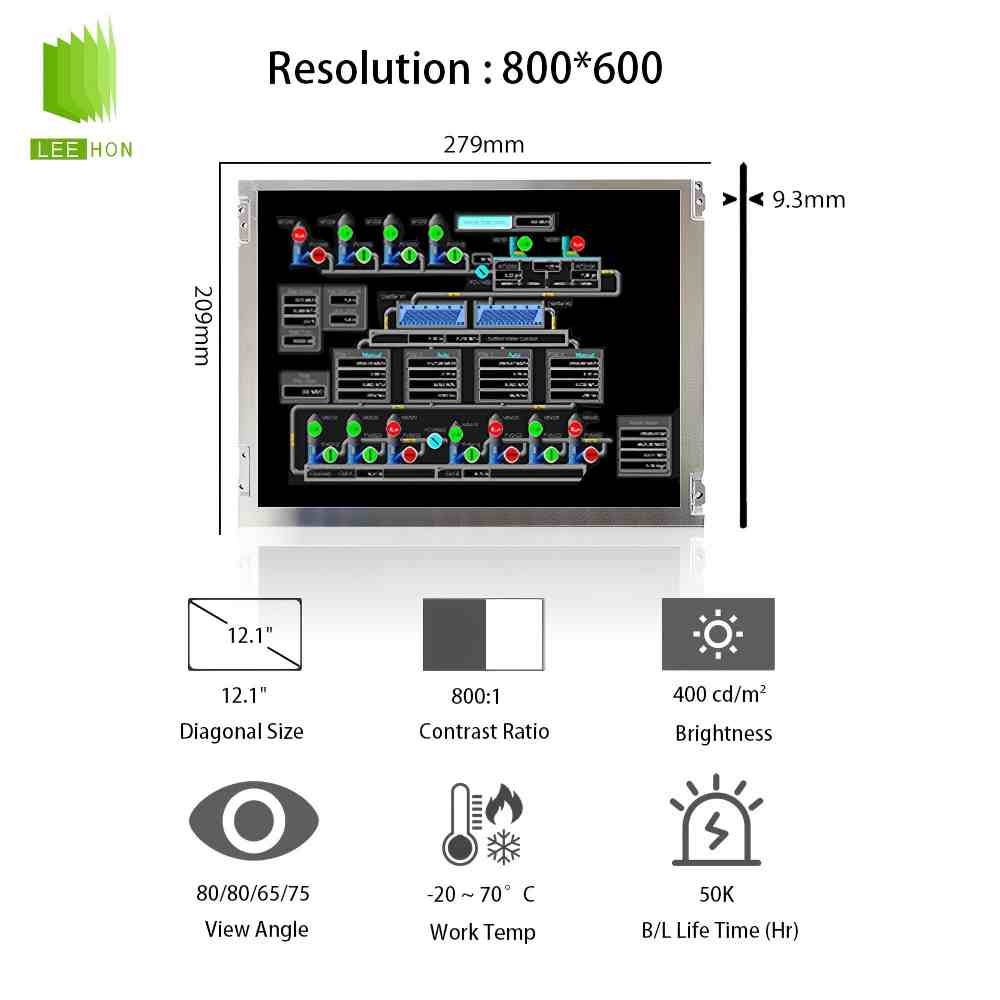

结构尺寸	显示区域 (mm)	246(H) × 184.5(V)
	可视区域 (mm)	249.05(H) × 188.30(V)
	外观尺寸 (mm)	279(H) × 209(V)
	外观厚度 (mm)	5.73/9.3 (Typ./Max.) mm
外观特征	物理形状	平面矩形
	风景肖像	风景模式
	宽高比	4:3 (H:V)
	Shape Style	-
安装方式	-	Face mounting holes (6-Φ3.4) on left, right bezel
其它详情	重量	500g (Max.)
	表面防护	-
	表面处理	-
光学特征-基本信息	面板亮度	400 cd/m² (Typ.)
	可视角度 (L/R/U/D)	80/80/65/75 (Typ.)(CR≥10)
	反应时间 (ms)	30 (Typ.)(Tr+Td)
	视角方向	6 o'clock
	工作模式	TN，常白显示，透射式
对比度	-	800 : 1 (Typ.) (透射)
显示颜色	色温	6485K
	显示颜色	262K/16.7M (6-bit / 6-bit + Hi-FRC)
	白色色度	X:0.313; Y:0.329
1931色域	NTSC比值	0.58
	sRGB覆盖率	0.81
	Adobe RGB覆盖率	0.6
	DCI-P3覆盖率	0.6
	Rec.2020覆盖率	0.43
色域说明	-	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动	-	1.25/1.33 (Typ./Max.)(9 points)
翻转扫描	翻转 (180°)	-
工作频率	-	60Hz
功率消耗	-	5.77W (Typ.)
驱动IC	-	已邦定 HX8245-C01 + HX8677-G
时序控制 (T-CON)	-	Embedded T-CON: HX8841
灯管特征	类型	WLED
	位置	侧入式光源
	数量	9S2P
	形状	2串
	寿命(小时)	50K (Min.)
	背光可换性	-
WLED电气	电压供应	25.2/27.9/31.5V (Min./Typ./Max.)
	电流供应	80mA (Typ.)
	功率消耗	4.03/4.47/5.04W (Min./Typ./Max.)
接口特征	位置	-
	背光驱动	含LED驱动
	类型	端子
接口详情	品牌	宏致
	型号	50277-00501-001
	脚间距	1.25 mm
	Pin 数量	5 pins
	数量	1 pcs
	脚定义	-
驱动电气	电压供应	12.0V (Typ.)
	电流供应	-
	功率消耗	-
信号特征-驱动电气	电压供应	3.3V (Typ.)
	电流供应	340/390mA (Typ./Max.)
	功率消耗	1.3W (Typ.)
接口特征	位置	-
	信号系统	LVDS (1 ch, 6/8-bit)
	类型	端子
端子详情	品牌	信盛精工
	型号	MSB240420HE
	脚间距	1.25 mm
	Pin 数量	20 pins
	数量	1 pcs
	脚定义	LVDS-20P1C8B-080B

常见问题

这是一款12.1英寸、800×600、400亮度、LVDS接口的工业液晶屏，属于比较典型的4:3工控显示屏，重点在于尺寸成熟、供货思路清晰、适合老项目和传统工控设备替换。

Q1：这块屏适合什么设备？

更适合工控设备、老款操作面板、仪器仪表、传统HMI、人机界面、医疗辅助显示终端、一些4:3结构设备。因为它是12.1英寸SVGA800×600，属于很多老平台常见的规格，接口也是工业项目里比较常见的LVDS。亮度约400cd/m²，用于室内工业环境通常够用。

Q2：不适合什么场景？

它不太适合对显示精细度要求高的场景，比如高清图像查看、复杂界面多窗口显示、需要更大信息承载量的新平台设备。因为这块屏分辨率是800×600，属于偏传统的4:3规格，不适合现在很多想做更细腻UI或宽屏布局的项目。

另外，如果你的设备本身已经是宽屏结构、eDP平台、超薄机身设计，这块屏通常也不是优先选项。

Q3：选型时先核对哪几个关键参数？

先看这几项，基本不会跑偏：

第一，分辨率和画面比例。

BA121S01-100是800×600，4:3比例。这一步很关键，因为很多人看到“12.1寸”就以为能通用，实际上12.1寸里既有4:3，也有16:10，结构和显示比例完全不是一回事。

第二，接口类型和针数。

公开参数显示它采用LVDS（1ch，6/8-bit），20pins，供电是3.3V。所以选驱动板、转接板、线束时，不能只看“LVDS”三个字，还要继续看单通道、位宽、针脚定义和供电。

第三，外形尺寸和显示区。

这块屏的显示区约246×184.5mm，外形尺寸约279×209×9.3mm。项目替换时，真正决定能不能装上的，往往不是英寸，而是这几个机械尺寸。

第四，亮度、视角和显示模式。

它的亮度约400cd/m²，面板模式为TN，NormallyWhite，视角大约80/80/65/75。这意味着它更偏传统工业屏思路，正视效果可以，但如果你项目对上下视角和侧视一致性特别敏感，就要提前评估。

Q4：替代时最容易出错的点是什么？

最容易错的地方主要有这几个：

一是只看尺寸，不看比例。

同样是12.1寸，4:3和16:10完全不是一类产品。BA121S01-100是800×600的4:3屏，如果换成宽屏，前面板开窗、UI比例、触摸玻璃都可能一起出问题。

二是只看接口名称，不看接口细节。

它虽然是LVDS20pin，但替代屏未必针脚完全一致，供电脚、背光脚、屏蔽地、时序脚位都可能不同。这个是替换里最常见的坑。

三是不确认显示模式和视角。

这块屏是TN，如果原机结构是按这种视角特性设计的，替代成别的类型后，可能会出现安装方向不合适、正看发白、俯视偏色之类的问题。

四是不确认背光和驱动方式。

资料显示它是WLED背光，且带LEDDriver。这代表背光部分的配套逻辑要核清楚，不然就可能出现画面有信号但背光异常、亮度调不动、闪烁等问题。

Q5：配触摸、驱动板、线束时要注意什么？

这个环节建议分开判断：

配触摸时要注意：

先核对可视区、外形尺寸、盖板开窗、触摸FPC出口方向、控制板位置。因为这块屏是4:3结构，很多新项目如果直接拿宽屏思路配触摸，总成尺寸会不顺。触摸不是只看英寸，要看整套前框和玻璃边界。

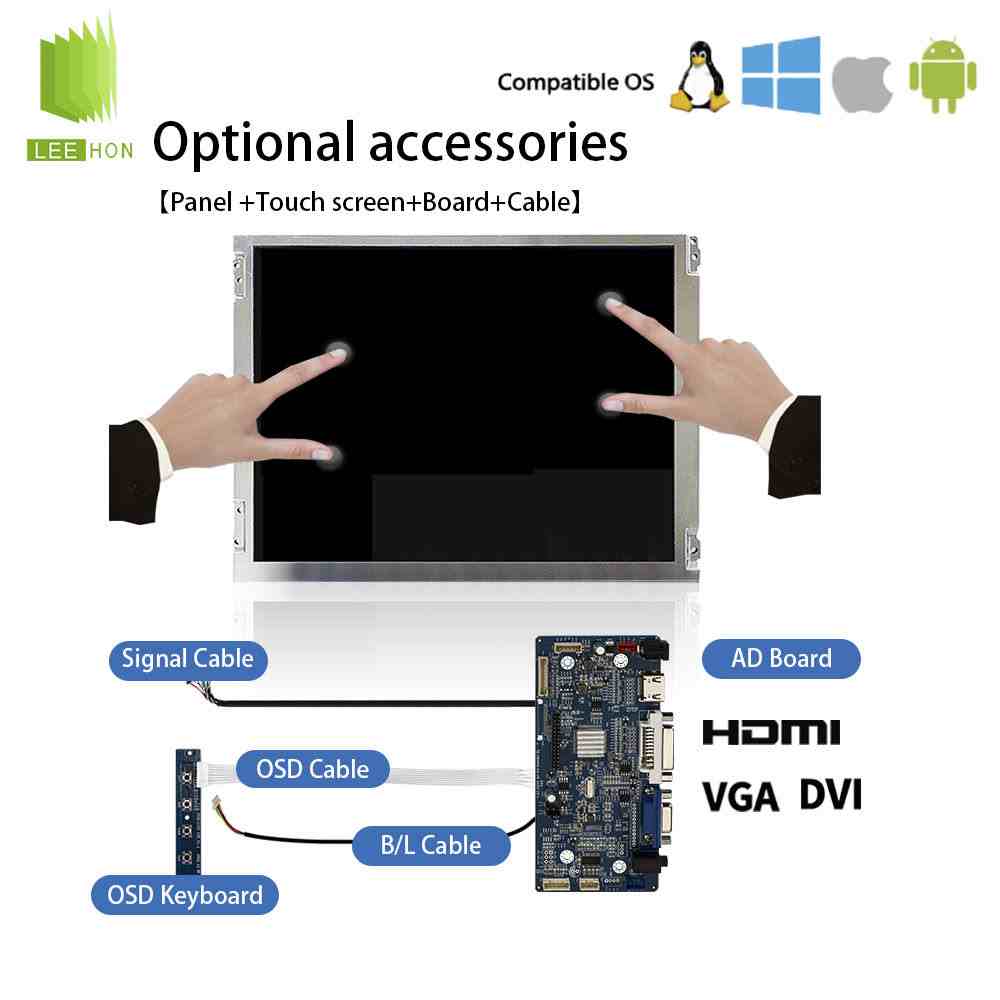

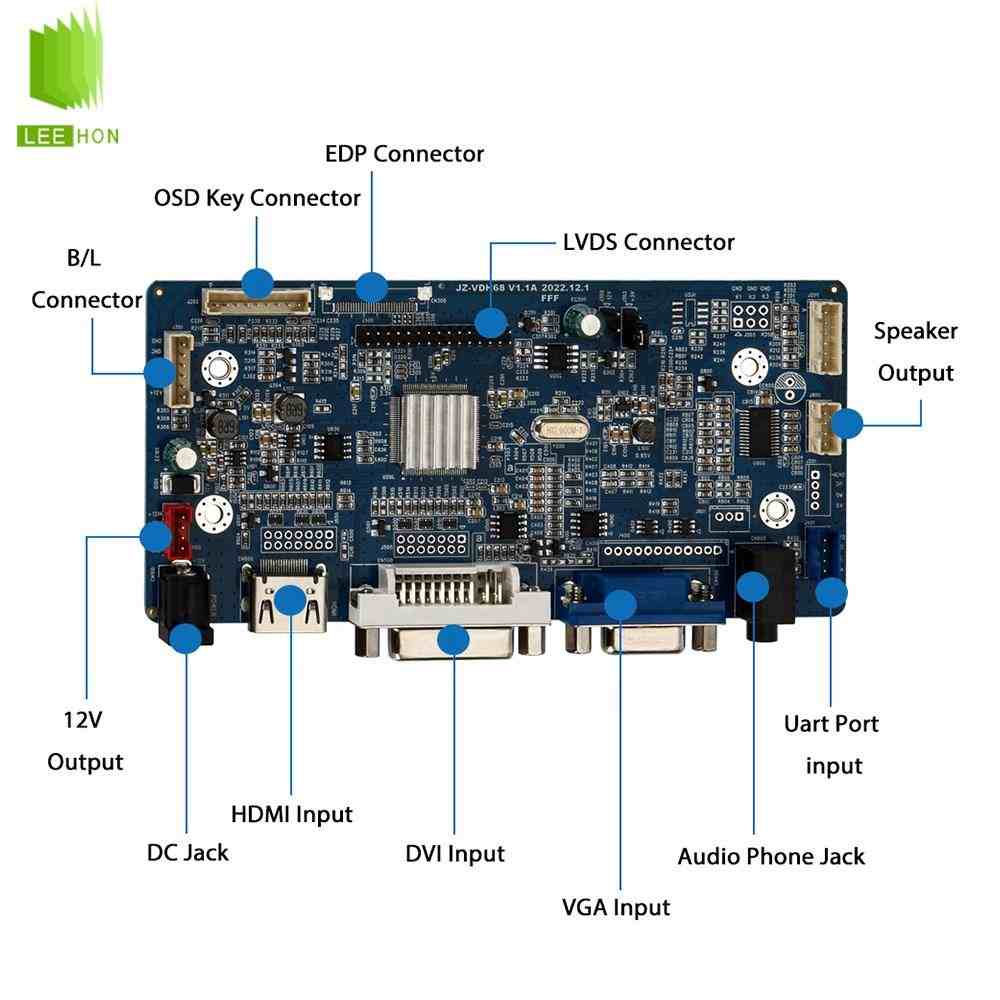

配驱动板时要注意：

驱动板要确认是否原生支持800×600、LVDS单通道、3.3V逻辑，同时还要核对背光控制方式。不能只要“能点亮”，还要确认显示时序、刷新稳定性和调光兼容性。

配线束时要注意：

重点核对20pin座子定义、线序、屏端接口方向、供电脚位、背光脚位。很多替代失败不是屏有问题，而是线束默认按“同针数通用”处理，最后导致白屏、花屏、闪屏，严重时还会烧板。公开参数已经明确它是20pins的LVDS接口，所以这一步尤其不能省。

Q6：如果要找替代型号，优先按什么顺序筛？

建议你按这个顺序筛：

12.1寸→800×600→4:3→LVDS20pin→3.3V→外形279×209附近→显示区246×184.5附近→亮度约400nit。

按这个顺序找，能把“纸面参数像，但装机不兼容”的风险降下来很多。因为BA121S01-100的关键特征，本质上就是老平台常见的12.1寸4:3SVGA工业屏方案。
