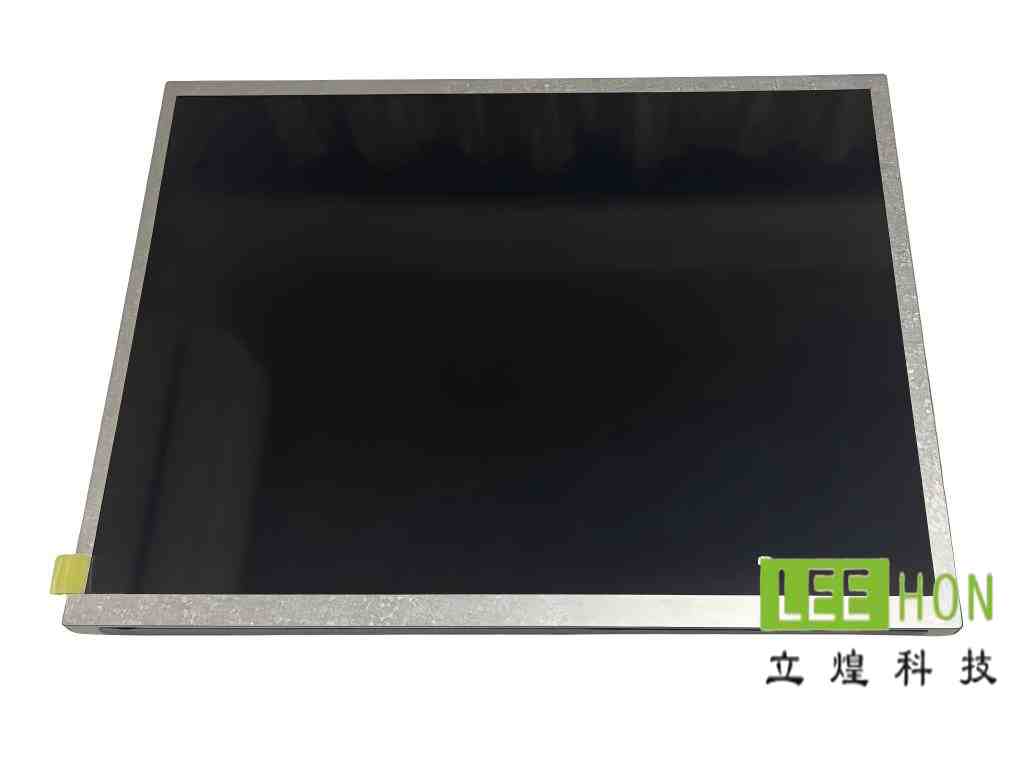

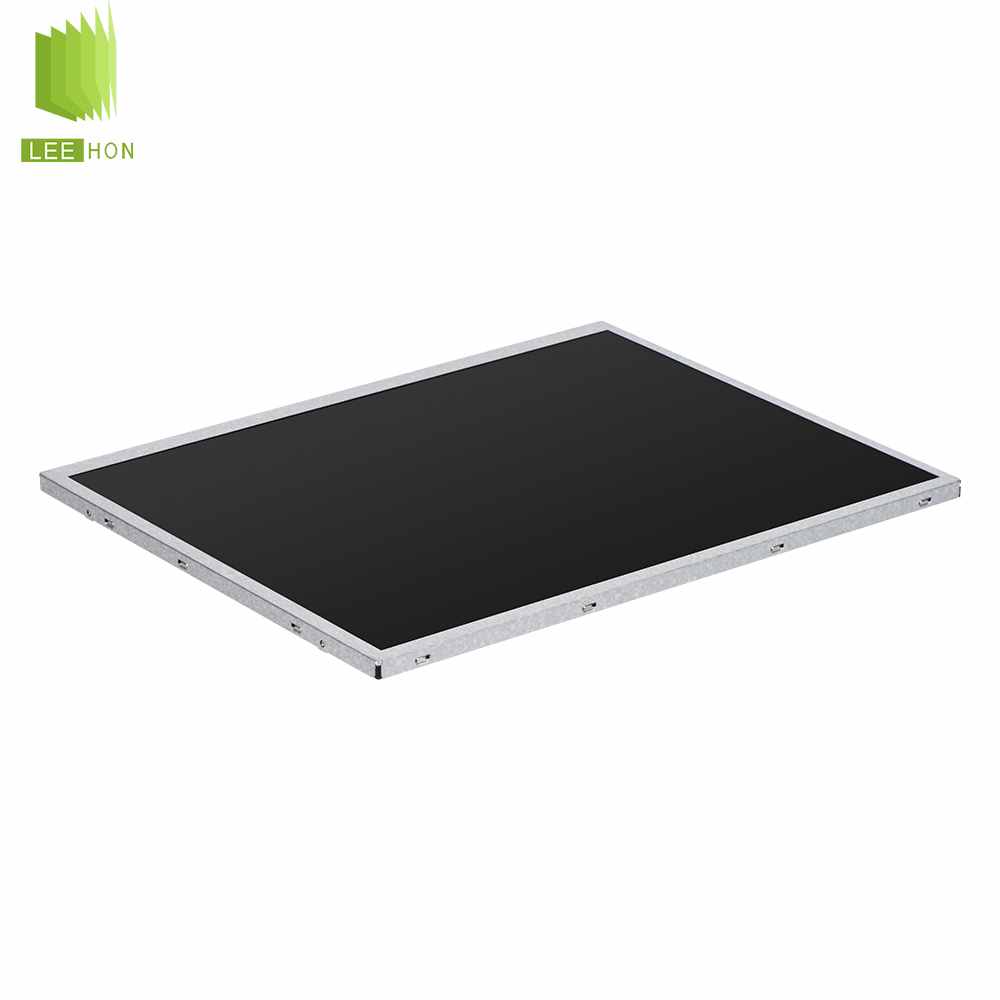

| 京东方12.1寸LCD工业液晶模组PV121X0M-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | PV121X0M-N10 | |
| 面板尺寸 | 12.1英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，寿命大于5万小时，含LED驱动器，端子正装 |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.080×0.240 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.240×0.240 mm (H×V) [105PPI] | |

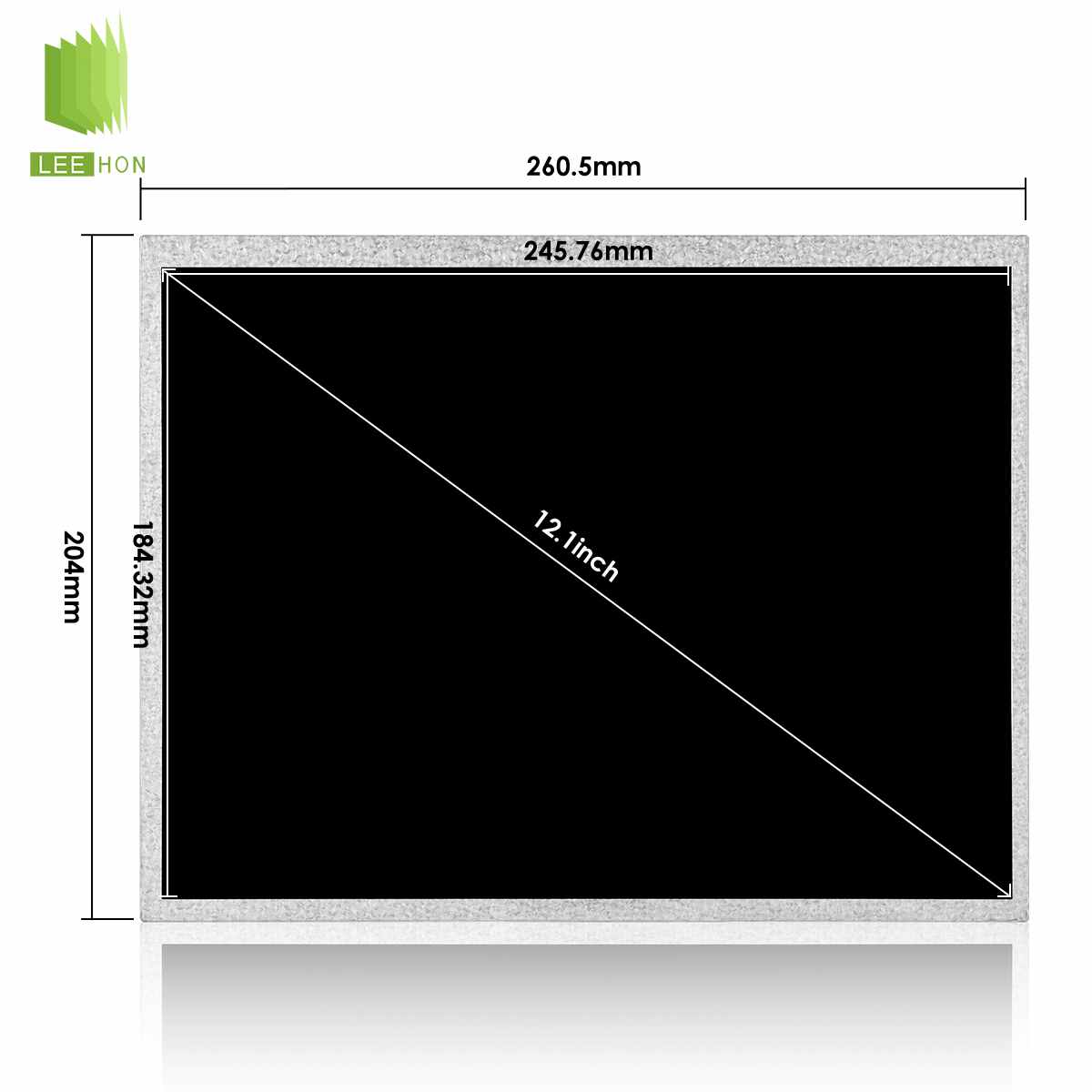

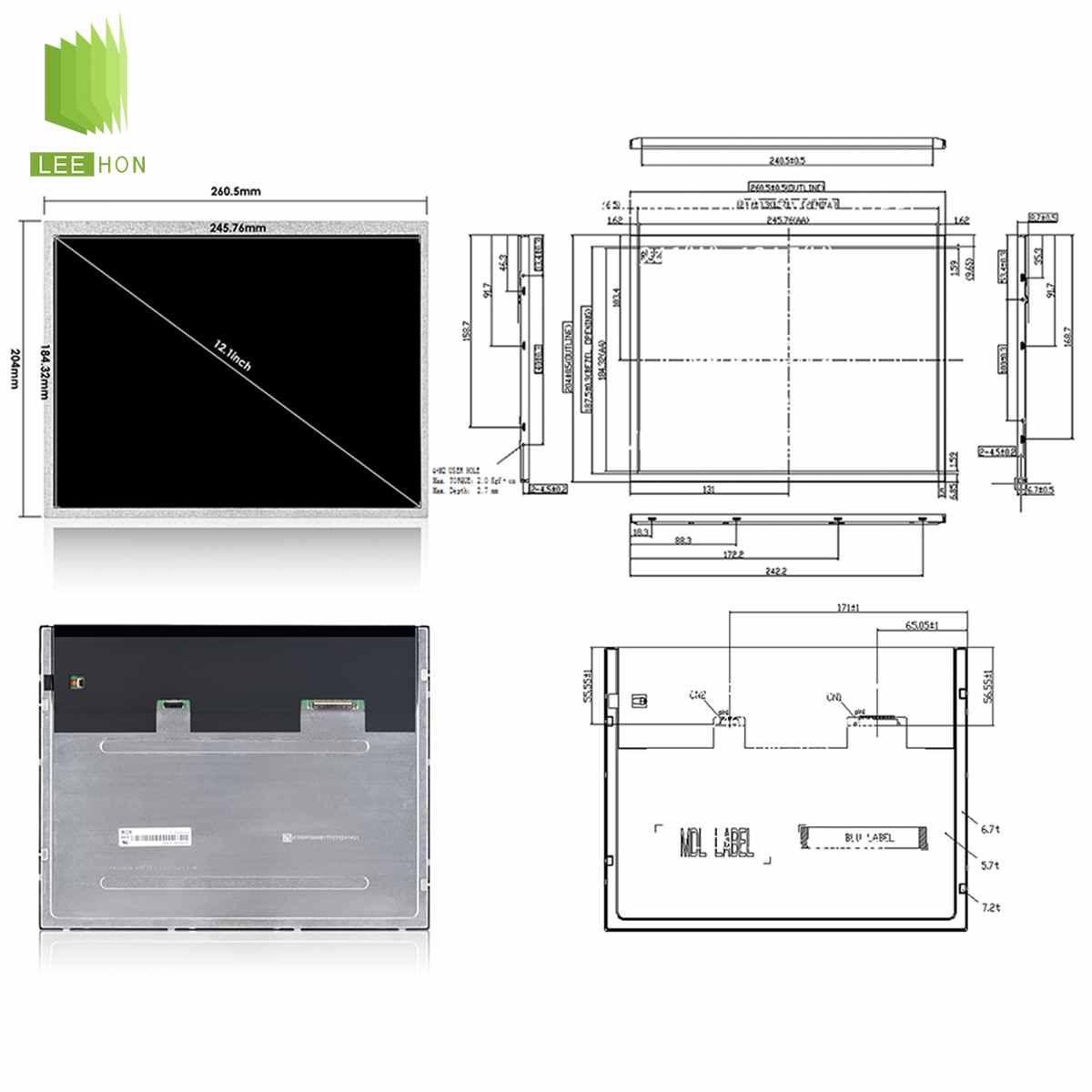

| 结构尺寸 | 显示区域 | 245.76×184.32 mm (H×V) |
| 可视区域 | 249×187.5 mm (H×V) | |
| 外观尺寸 | 260.5×204 mm (H×V) | |
| 外观厚度 | 6.7/9.2 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right, bezel |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 86/86/86/86 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 宏致 |
| 型号 | 91208-01001-H01 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 10 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 11.0/12.0/20.0V (Min./Typ./Max.) |
| 电流输入 | 480mA (Typ.) | |
| 功耗 | 9.6W (Typ.) | |
| 信号系统 | LVDS | 1 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 220/235/500mA (Min./Typ./Max.) | |
| 功耗 | 0.72/0.78/1.65W (Min./Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | - |
| 型号 | 9006F20-0048RQ-G4 | |
| 脚间距 | - | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
京东方（BOE）推出的12.1英寸高亮工业级XGA液晶屏，凭借1200nits的极致亮度与宽温特性，是户外强光环境及重工业终端的“全能型硬汉”。
Q1：这块屏最适合应用在哪些设备上？
A：鉴于其1200cd/m²的超高亮度和1000:1的高对比度，它非常适合户外充电桩、车载人机交互终端、港口工程机械显示面板以及医疗急救监护仪。其12.1英寸的黄金尺寸在工业手持和嵌入式安装中具有极高的普适性。
Q2：它在哪些场景下表现不佳（不建议使用）？
A：该屏的功耗主要集中在高亮背光上（背光功耗约8.1W），不建议在对续航要求极其苛刻的纯电池供电手持设备中使用；此外，对于要求窄边框、极致轻薄的消费级平板类产品，其工业级的厚度（约9.1mm）和边框宽度也略显臃肿。
Q3：选型初期，必须优先核对哪几个关键参数？
A：1.背光驱动方案：该屏内置了LED驱动电路，需确认主板能否提供12V的背光电源输入。
2.工作温度：虽然其支持-30~80°C，但若在密闭暴晒环境下使用，需核对整机的散热余量。
3.信号制式：它是标准的LVDS(1ch,6/8-bit)，需确认主板端逻辑输出是否匹配。
Q4：在寻找替代型号时，最容易踩的坑是什么？
A：“接口定义位序”与“厚度差异”是重灾区。虽然市面上如友达G121XN01.0或群创G121X1-L03也是12.1英寸，但它们的LVDS接口位置、固定孔位以及背光插座的引脚定义往往存在细微差别。切记：PV121X0M-N10的20-pin接口顺序必须逐位对齐，盲目插拔极易烧毁信号处理芯片。

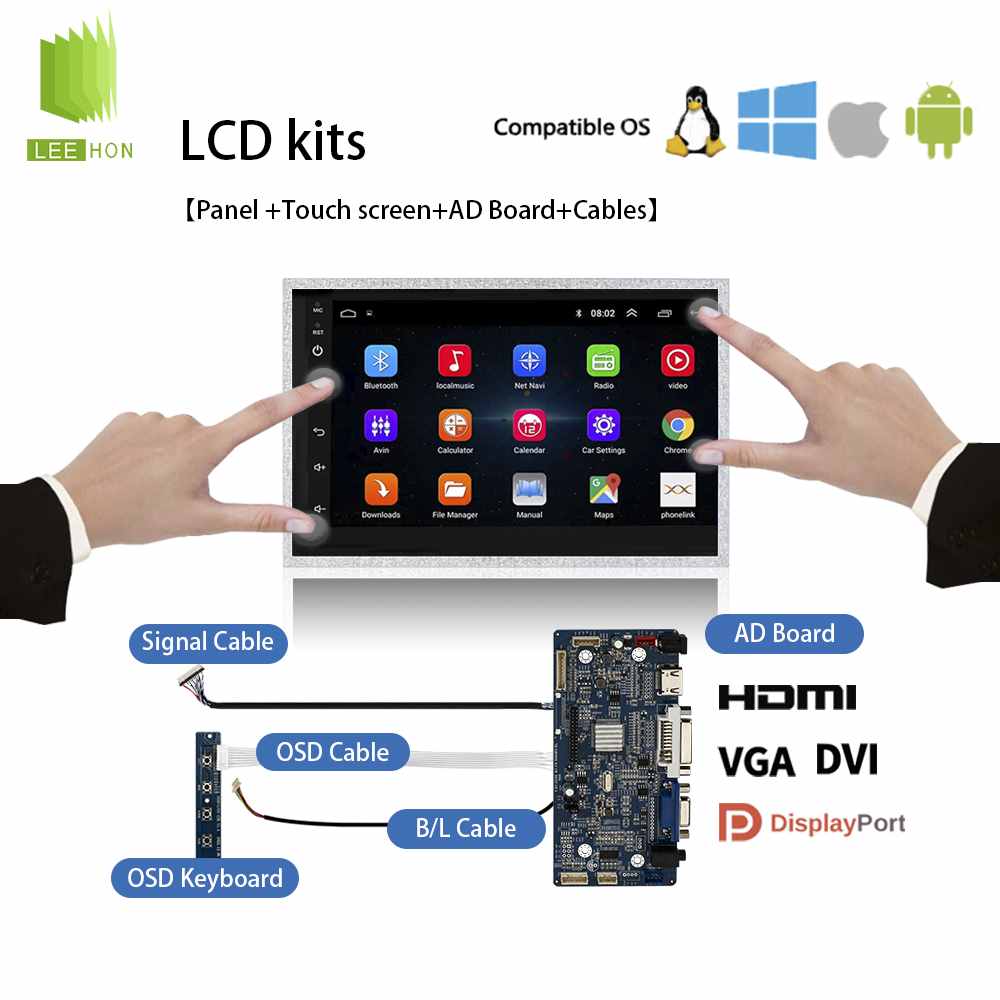

Q5：配触摸、驱动板、线束时要注点什么？
A：*触摸屏：建议采用全贴合（OpticalBonding）工艺。因为高亮屏多用于户外，全贴合能有效消除反射光，防止盖板与液晶屏之间在高低温交替下产生水雾。
驱动板：必须选用支持PWM调光的驱动板，否则在夜间或暗光下，1200nits的亮度会过于刺眼。
线束：LVDS线束务必使用屏蔽双绞线。12.1英寸属于工业中等尺寸，线长若超过30cm且无屏蔽，极易出现闪屏或水波纹干扰。
