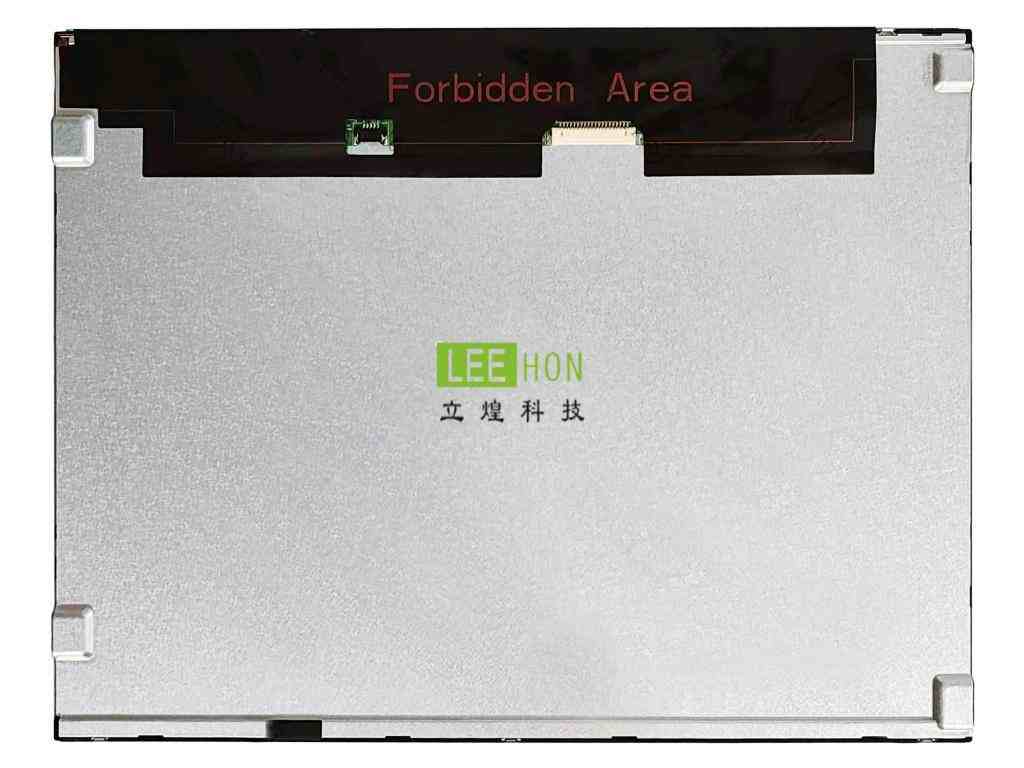

| 友达液晶模组G150XAN02.1详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | - |
| 面板型号 | G150XAN02.1 | |
| 面板尺寸 | 15.0英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 75 °C |
| 存储温度 | -20 ~ 75 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.099×0.297 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.297×0.297 mm (H×V) [85PPI] | |

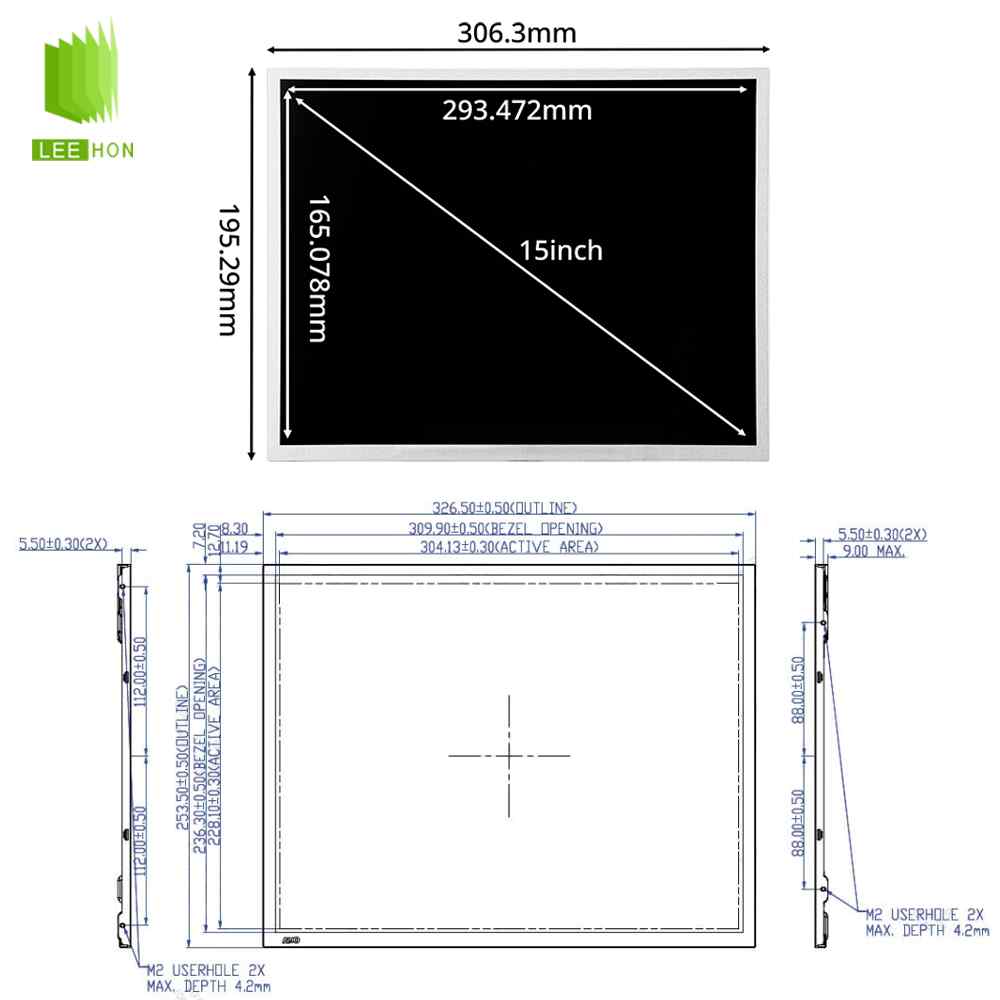

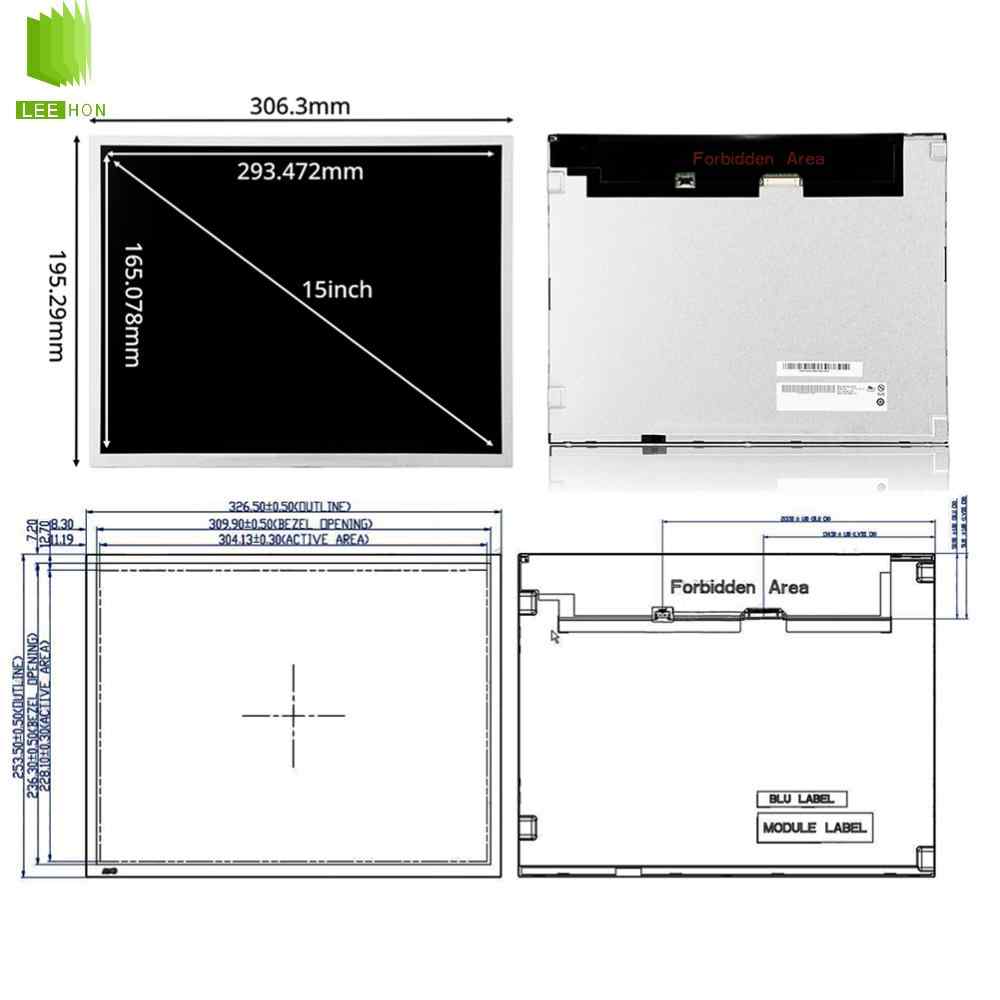

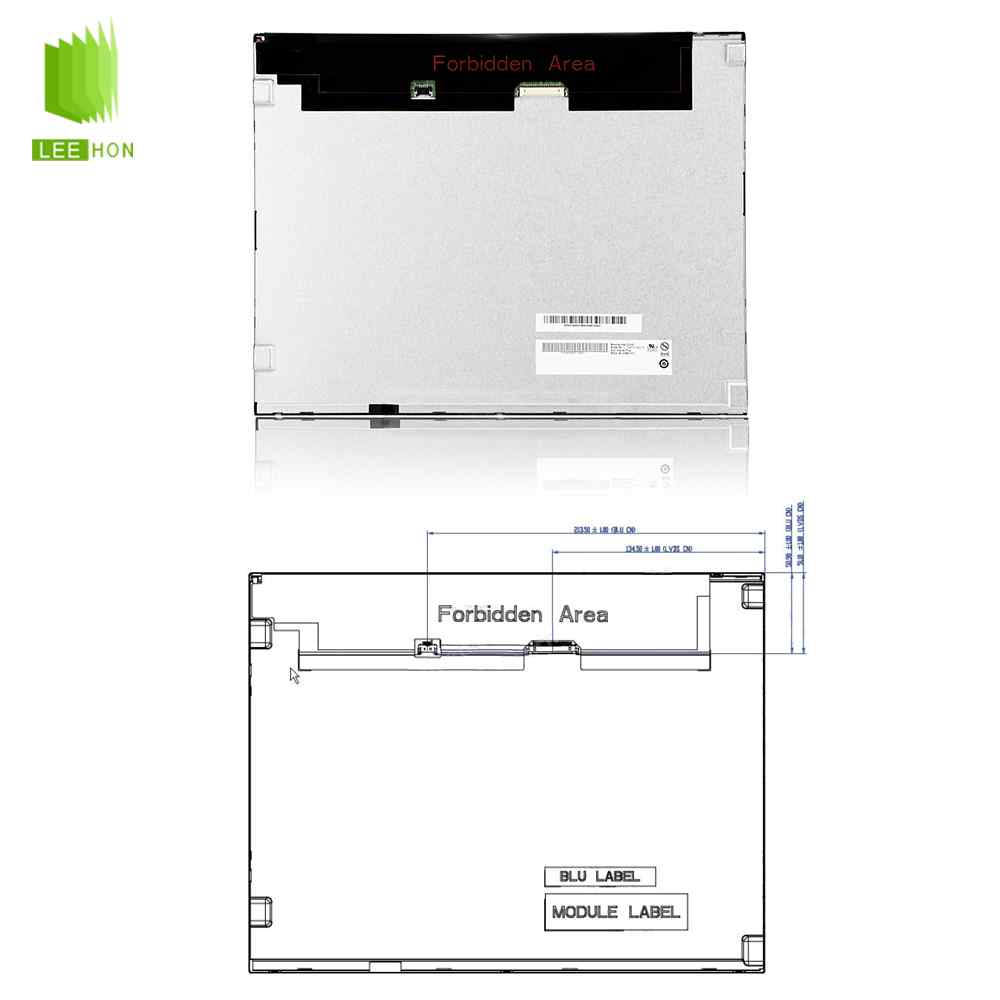

| 结构尺寸 | 显示区域 | 304.128×228.096 mm (H×V) |
| 可视区域 | 309.9×236.36 mm (H×V) | |
| 外观尺寸 | 326.5×253.5 mm (H×V) | |
| 外观厚度 | 5.5/9.0 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 920g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.78 | |
| Adobe RGB覆盖率 | 0.62 | |
| DCI-P3覆盖率 | 0.62 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 12.13W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.90/0.98A (Typ./Max.) | |
| 功耗 | 10.74/11.78W (Typ./Max.) | |
| 信号系统 | 信号类型 | LVDS (1 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 0.42/0.51A (Typ./Max.) | |
| 功耗 | 1.39/1.68W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
G150XAN02.1 液晶屏常见问题
Q1：G150XAN02.1 是什么液晶屏？核心基础参数？
A：友达 15 英寸工业级 TFT‑LCD 模组，IPS 广视角，分辨率1024×768（XGA），8bit 色彩、雾面防眩光，主打工控 / 户外高亮高可靠场景。
Q2：这款屏亮度与显示表现如何？
A：典型高亮1000 cd/m²，高对比度，全视角≥85°，阳光下可视性强，支持 7×24 小时长时间连续点亮工作。
Q3：G150XAN02.1 工作温度范围是多少？
A：工业宽温规格：工作 -30℃～+80℃，存储 - 40℃～+90℃，耐高低温、抗振动，适合机床、户外机柜、车载特种设备、医疗仪器。
Q4：接口、背光、带不带触摸？

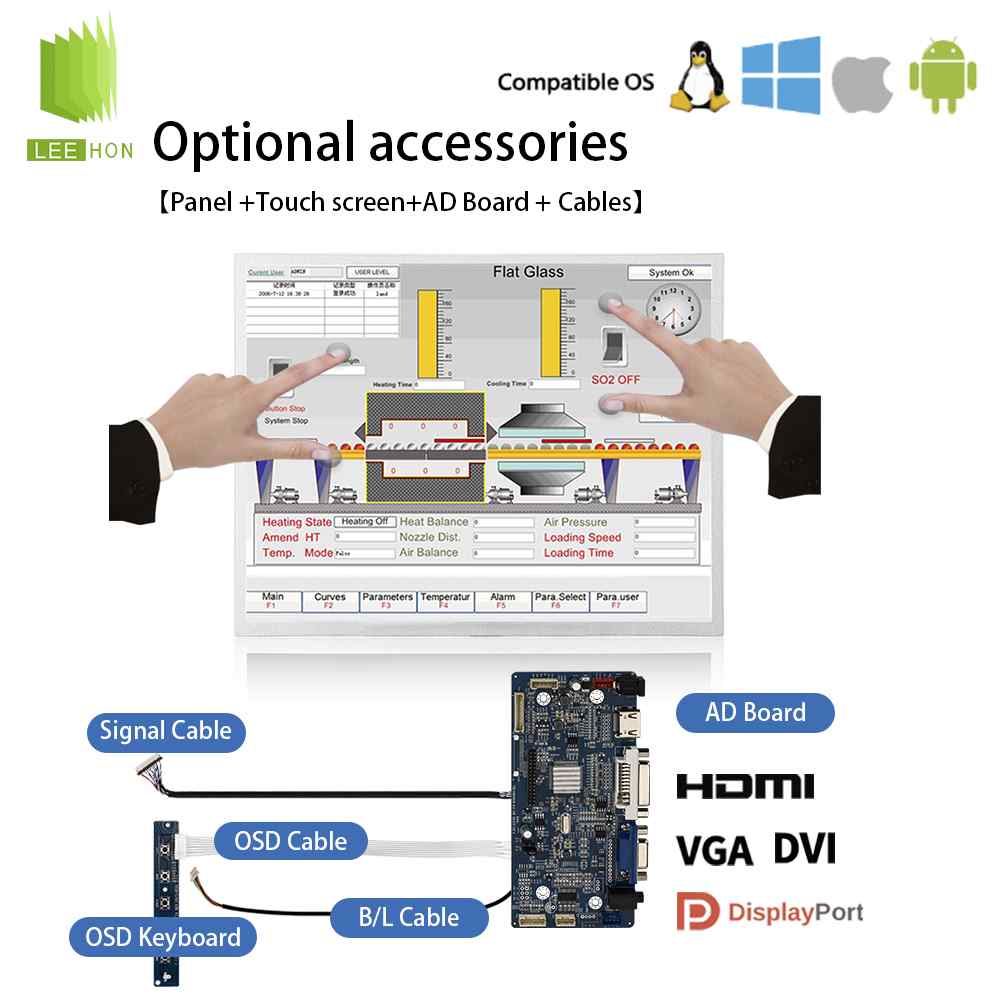

A：信号接口为双通道 LVDS；WLED 背光，无内置驱动，需外接恒流板 + PWM 调光；模组原生不带触控，可外贴电容 / 电阻触摸屏使用。
Q5：和 G150XAN01.2 能直接互换吗？
A：尺寸、分辨率、接口大体兼容；02.1 多为背光可靠性、功耗、EMC 优化改版，替换务必核对LVDS 针脚、背光电压电流、驱动固件，避免背光异常或花屏。
