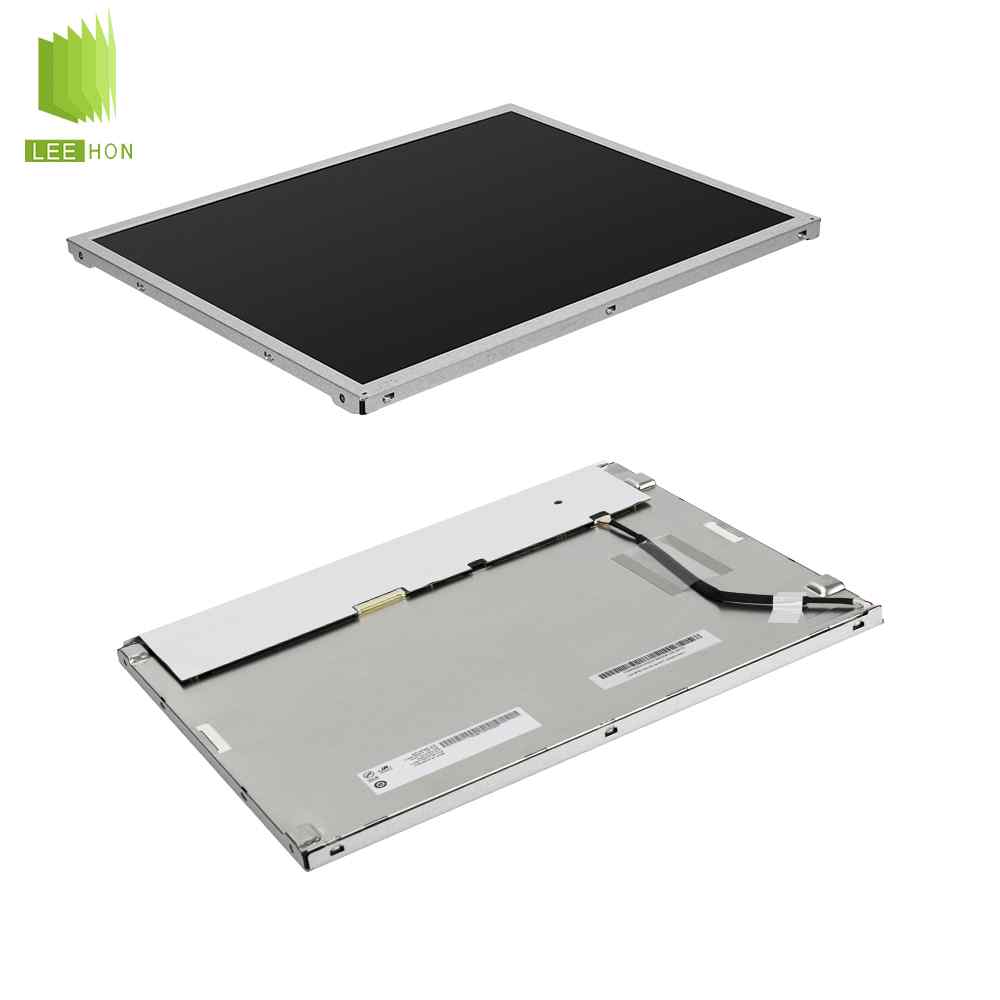

| 友达液晶模组G150XTN06.0 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G150XTN06.0 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 15.0" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~~ 85 °C |
| 工作温度 | -30 ~~ 85 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |

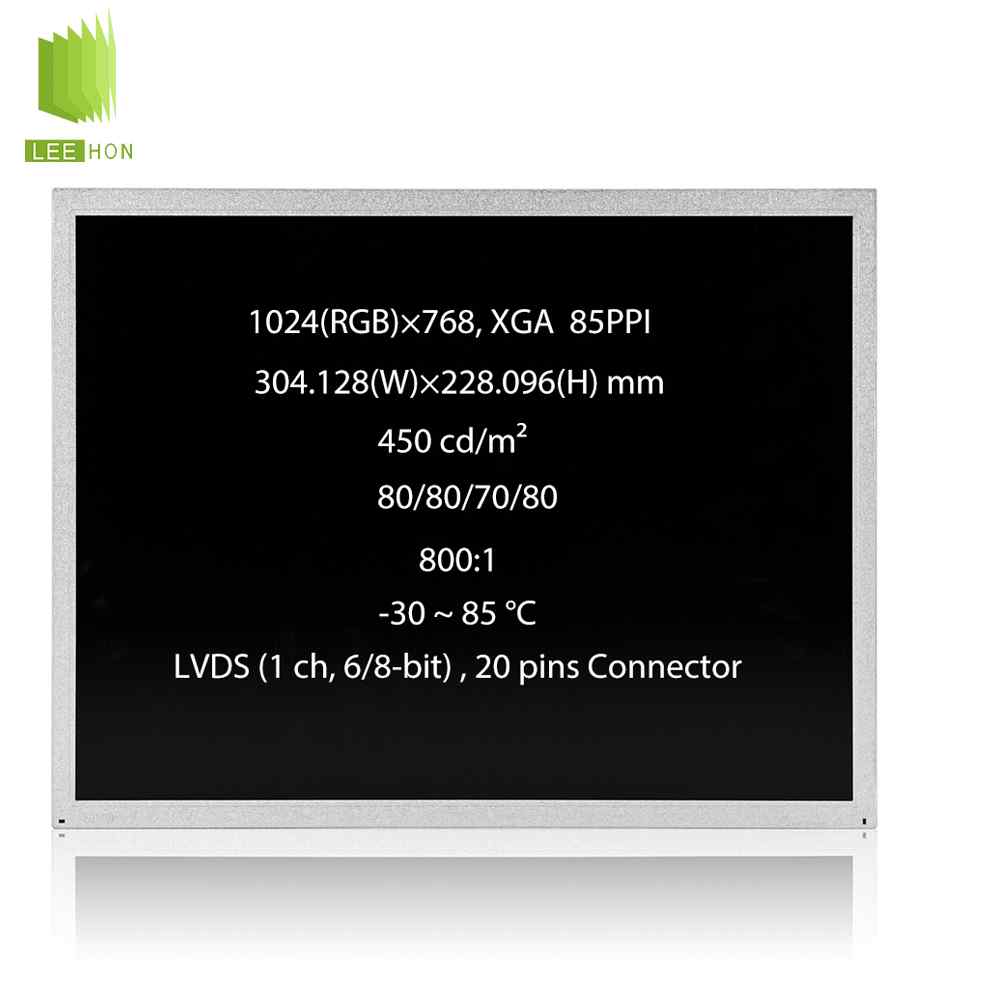

| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |

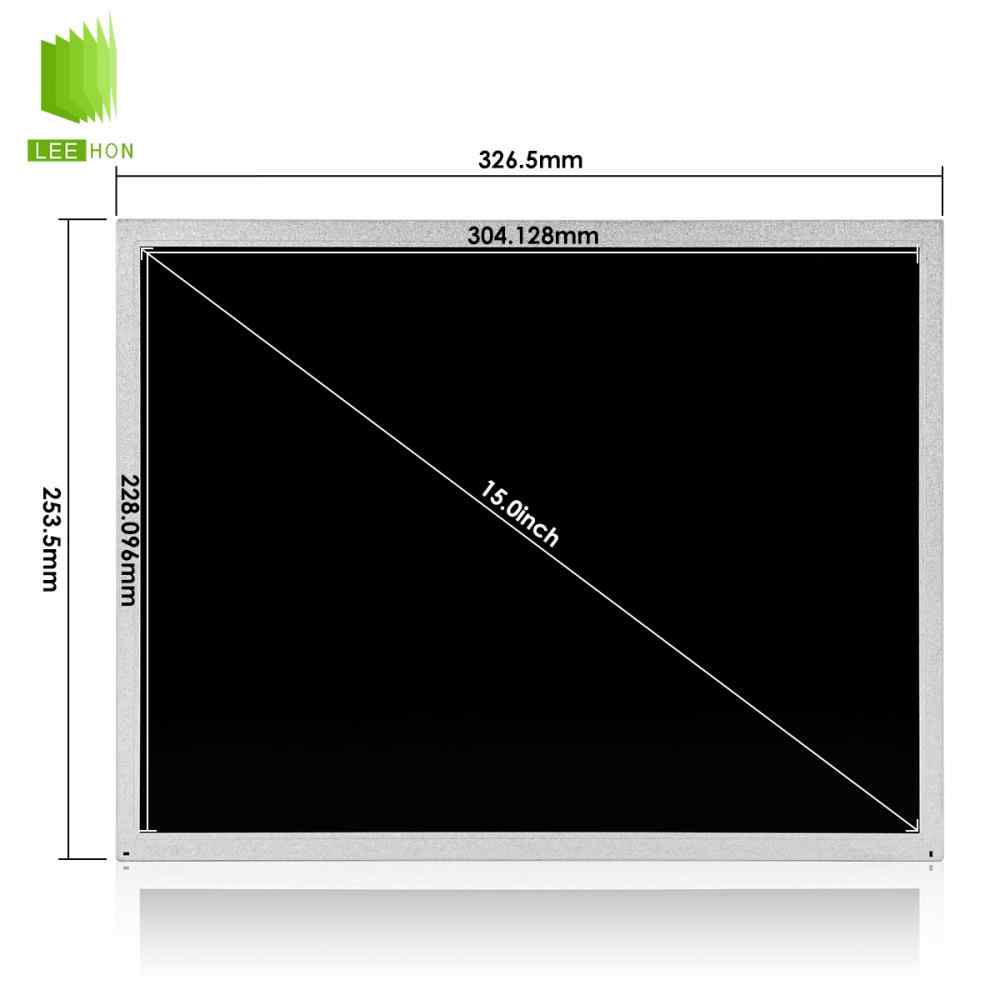

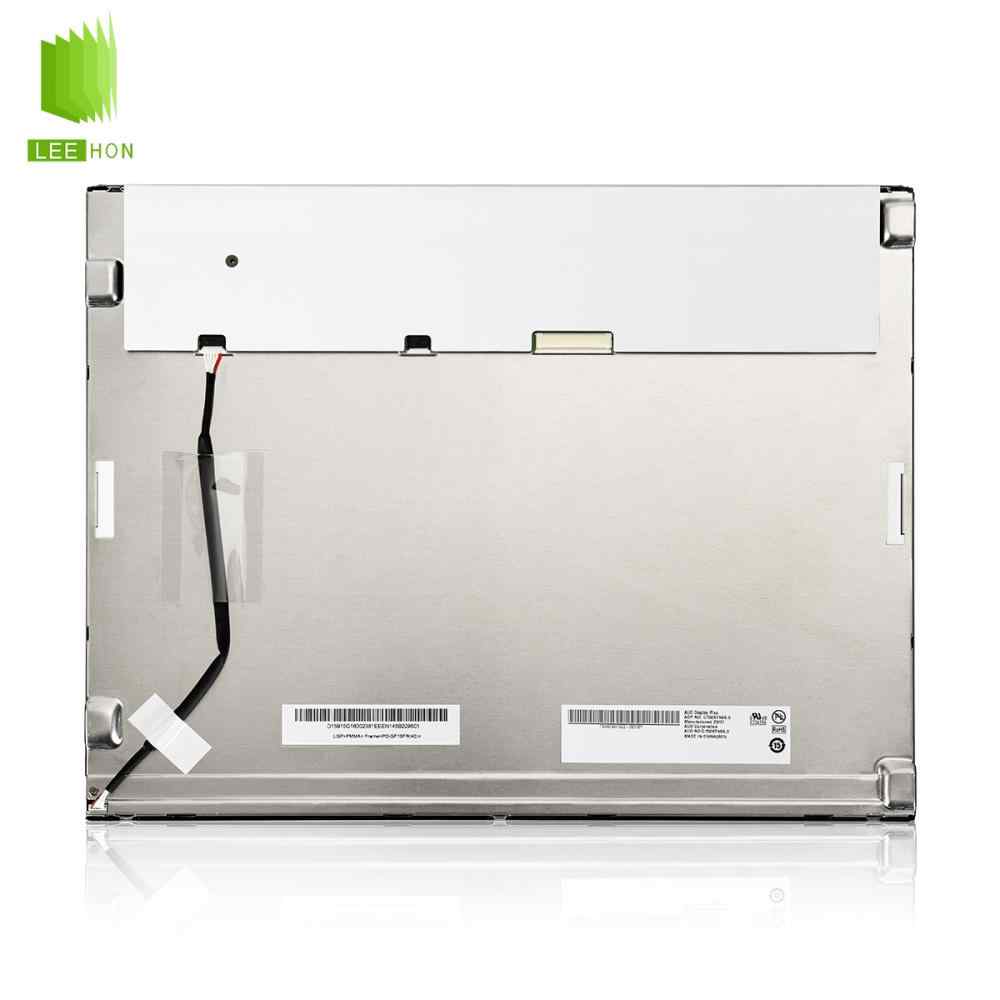

| 结构尺寸 | 显示区域(mm) | 304.128(H) × 228.096(V) |
| 开口区域(mm) | 307.4(H) × 231.3(V) | |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 12.0±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.00Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 响应时间(ms) | 5.7/2.3 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | X:0.311; Y:0.322 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6658K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.64 |
| sRGB覆盖率 | 0.85 | |
| Adobe RGB覆盖率 | 0.66 | |
| DCI-P3覆盖率 | 0.66 | |
| Rec.2020覆盖率 | 0.47 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 12.0W (Typ.) | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 450/750mA (Typ./Max.) | |
| 功耗 | 1.49/2.48W (Typ./Max.) | |
| 信号类型 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420E | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | LVDS-20P1C8B-135A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源(底部) | |
| 数量 | - | |
| 是否可换 | Replaceable | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5D | |
| 数量 | 1 pcs | |
| 脚数 | 5 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.75A (Typ.) | |
| 功耗 | 9.0W (Typ.) | |
G150XTN06.0液晶屏常见问题
Q：G150XTN06.0液晶屏的核心基础参数？
A：友达 15 寸 TN 工业屏，1024×768（XGA 4:3），亮度 450cd/㎡、对比度 800:1，雾面 3H 硬化，WLED 背光（7 万小时）。
Q：G150XTN06.0液晶屏接口、供电与驱动规格？
A：20pin 单路 LVDS（6/8bit），逻辑供电3.3V，刷新率 60Hz，内置 LED 驱动，无需额外背光板。
Q：G150XTN06.0液晶屏工作 / 存储温度范围？
A：-30℃~+85℃ 宽温，存储同温，适配极端工业 / 半户外高低温环境。
Q：G150XTN06.0液晶屏主要应用场景？
A：工控一体机、数控机床、HMI、工业平板、半户外终端、车载 / 仓储显示等宽温场景。
Q：G150XTN06.0液晶屏可兼容替换型号与注意？
A：优先同系列G150XTN06.1；替换需匹配20pin LVDS、3.3V、安装孔位、厚度 12mm，核对引脚定义。
