N150XAN01.0是一块偏“传统15寸XGA工业设备替换市场”的#友达液晶屏#，重点不是追求高清大尺寸，而是它采用15.0英寸、1024×768分辨率、LVDS1ch8-bit、20pin接口、3.3V供电、约350nit亮度、1000:1对比度、WLED背光并带LEDDriver，有效显示区约304.128×228.096mm；它更适合老款工控机、医疗终端、测试仪器、自动化设备和传统4:3人机界面延续项目，但不能按eDP、MIPI、RGB并口屏去直接替代。
| N150XAN01.0友达LCD液晶模组信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | - |
| 型号名称 | N150XAN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业 |
| 典型特征 | - | 白光LED背光, 含LED驱动器, 表面雾面 |
| 结构概况 | 屏幕尺寸 | 15.0吋 |
| 重量 | 920g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |

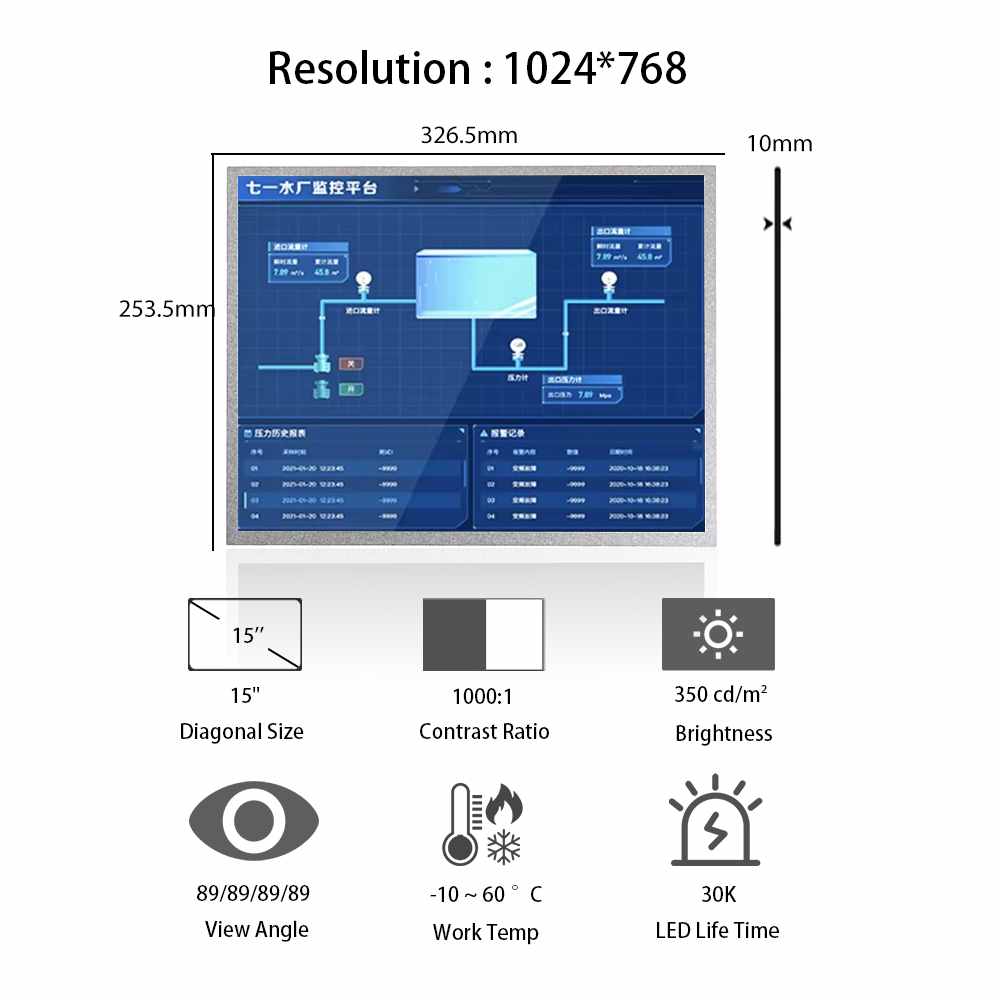

| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |

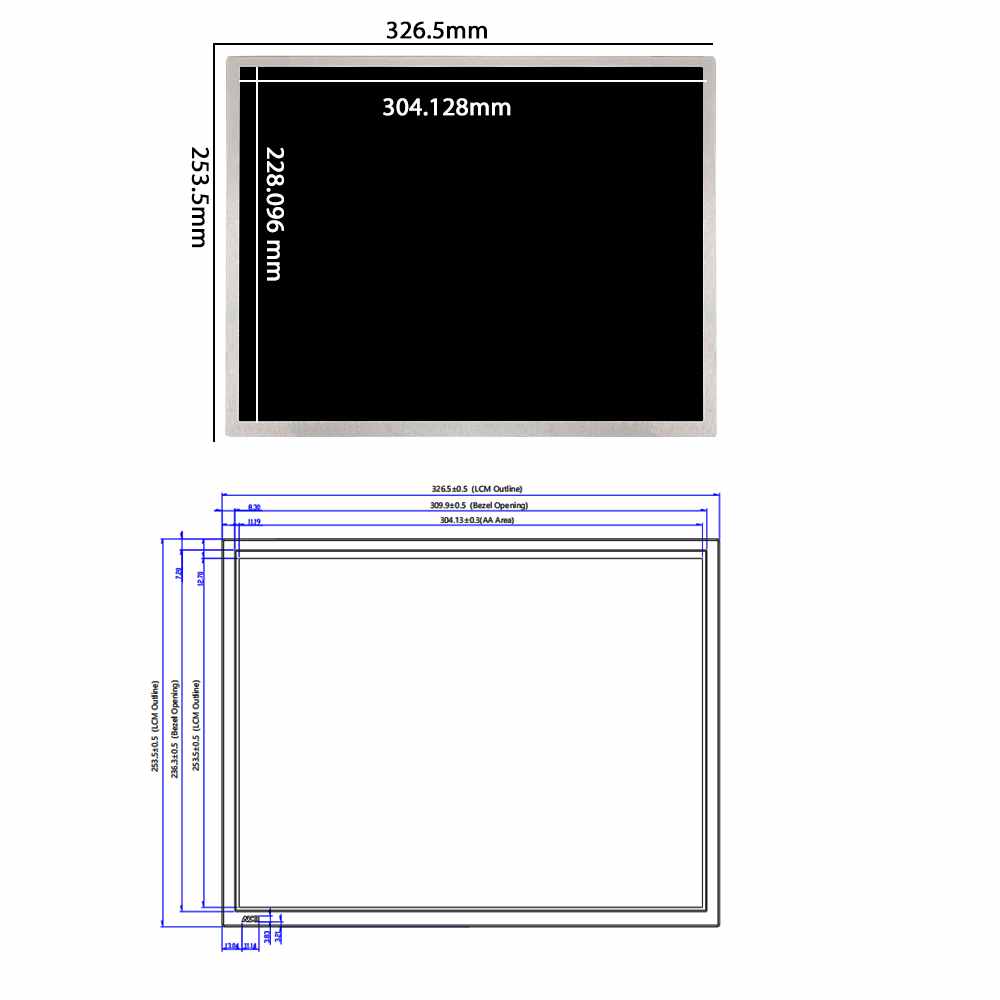

| 结构尺寸 | 显示尺寸(W×H) | 304.128×228.096 mm |
| 可视尺寸(W×H) | 309.9×236.3 mm | |
| 外观尺寸(W×H) | 326.5×253.5 mm | |
| 外观厚度 | 10.0 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 亮度(cd/m²) | 350 (Typ.) |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 78% | |
| Adobe RGB覆盖率 | 62% | |
| DCI-P3覆盖率 | 62% | |
| Rec.2020覆盖率 | 45% | |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 电子特征 | 功率总耗 | 7.5W (Typ.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | No | |
| 信号电气 | 电流输入 | 430/520mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 1.41/1.70W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 信号接口 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | - | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 30K (Min.) | |
| 是否可换 | No | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| WLED驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5D | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | 490/540mA (Typ./Max.) |
| 电压输入 | 12.0±1.2V | |
| 功耗 | 5.9/6.48W (Typ./Max.) | |
| 亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |
常见问题
Q1：老设备还是15寸1024×768，这个型号为什么还有价值？
A：因为很多工业设备、测试仪器、医疗终端和老款工控机仍然沿用15.0英寸XGA4:3架构，N150XAN01.0的1024×768、LVDS、350nit、304.128×228.096mm有效显示区，对这类存量设备维护和延续开发比较友好，不需要强行改成宽屏UI。
Q2：客户想做高亮户外显示，这块屏适不适合？
A：不建议直接当户外强光屏用。它公开资料显示亮度约350cd/m²，更适合室内设备、半受控光环境或传统工控终端；如果客户要阳光下可读，应优先看更高亮度型号，并同步评估盖板、防眩、贴合和散热方案。
Q3：采购第一次问供应商，先卡哪些参数最省时间？
A：先卡15.0英寸、1024×768、LVDS1ch8-bit、20pin、3.3V、350nit、1000:1、304.128×228.096mm有效显示区、WLEDwithLEDDriver。这些信息能快速判断主板输出、驱动板、屏线、结构开窗和背光控制能不能对上。
Q4：为什么同样是15寸XGA，替代时还是容易翻车？
A：最容易翻在接口、pin定义、背光驱动和结构尺寸。N150XAN01.0是LVDS1ch8-bit、20pin、3.3V，并且公开资料显示WLED背光、30K小时、含LEDDriver；如果替代屏换成eDP、RGB、不同pin定义，或背光驱动方式不同，原来的主板、驱动板和屏线通常不能直接沿用。
Q5：配驱动板、触摸和线束时，工程上先看哪一关？
A：先看LVDS输出能力和20pin线序。驱动板要支持1024×768的1ch8-bitLVDS；屏线要核对供电脚、LVDS差分线、背光使能/调光脚和连接器方向。触摸不要默认屏体自带，建议按15寸XGA显示区和整机前框单独匹配电容触摸或电阻触摸。
Q6：杭州立煌科技能不能咨询N150XAN01.0？
A：可以，立煌科技作为友达液晶屏代理渠道。官网有N150XAN01.0相关文章，并提到这类15英寸工业LCD屏在替换市场和存量设备维护中有稳定需求；同时杭州立煌科技公开资料显示其从事工业液晶屏显示驱动方案，产品应用覆盖车载、医疗、智能交通、电力、工业现场等领域。实际采购时建议确认库存、替代型号、驱动板、触摸和屏线配套方案。
Q7：这个型号量产时最容易忽略什么？
A：第一，它是传统15寸4:3XGA，UI和结构不要按宽屏思路处理；第二，亮度约350nit，前盖反光和现场光环境要提前评估；第三，背光公开资料为30K小时、含LEDDriver，长期运行仍要注意散热、电源稳定、线束固定和固定画面残影风险。
