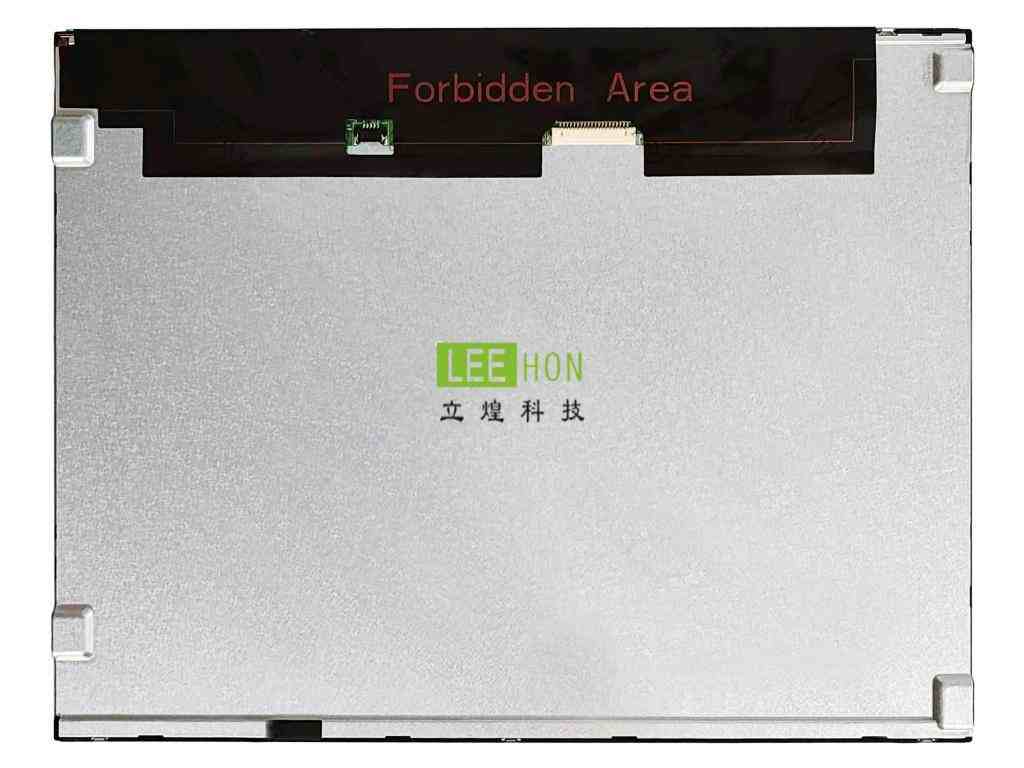

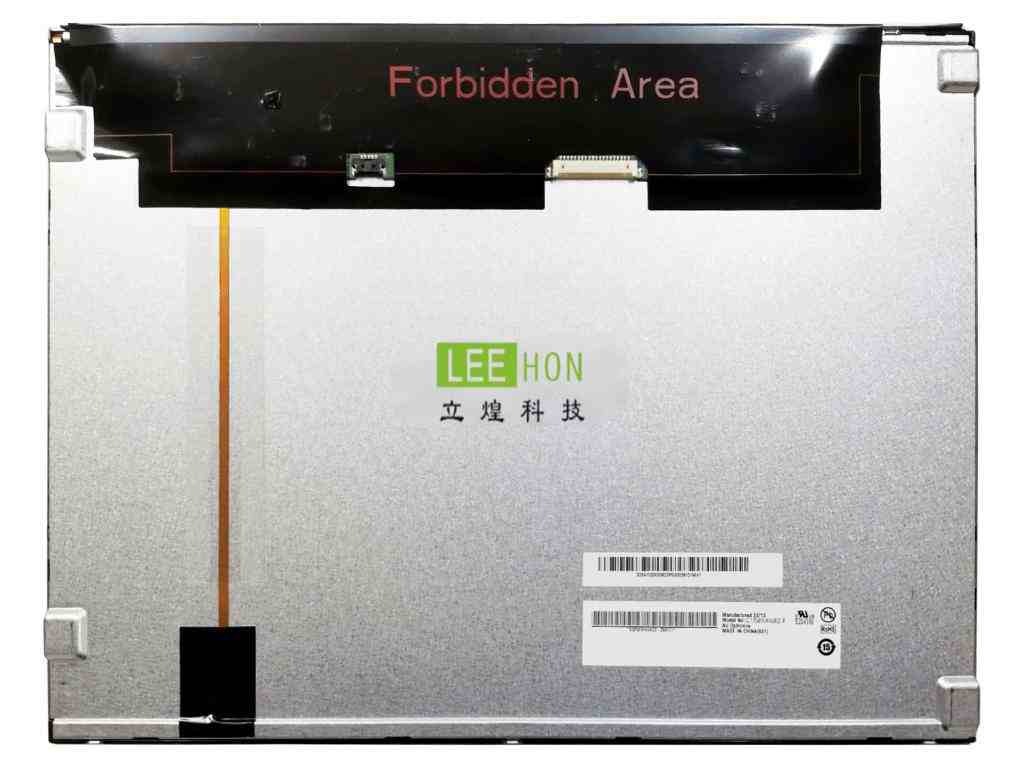

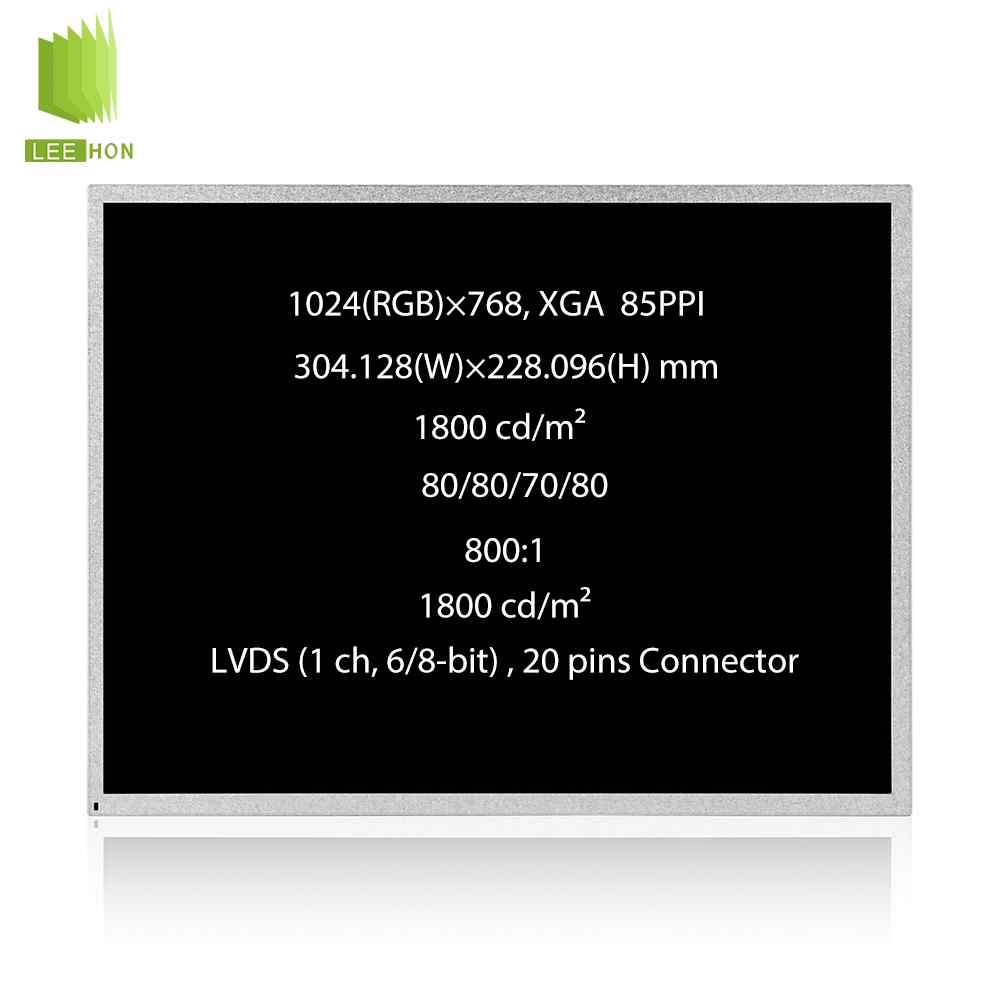

| 友达液晶模组G150XTN06.A 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G150XTN06.A | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 15.0寸 | |
| 别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 70 °C |
| 工作温度 | -30 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |

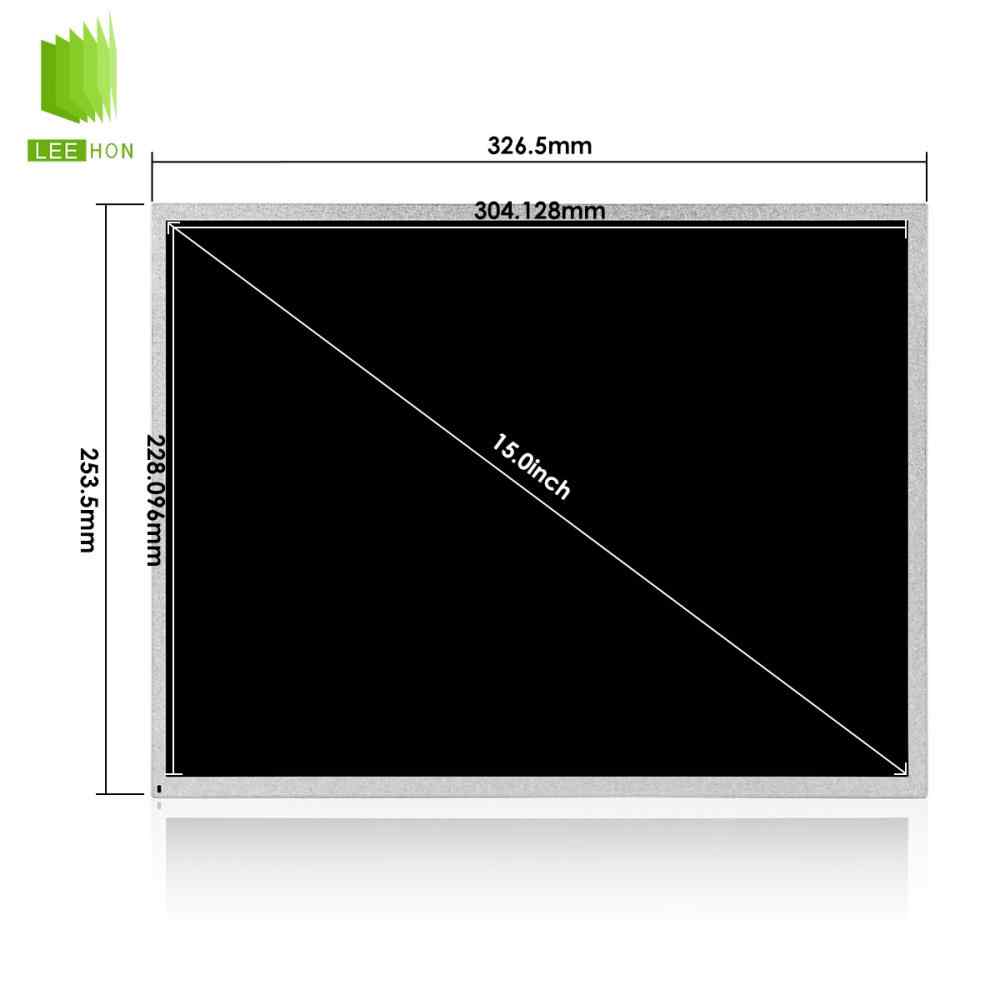

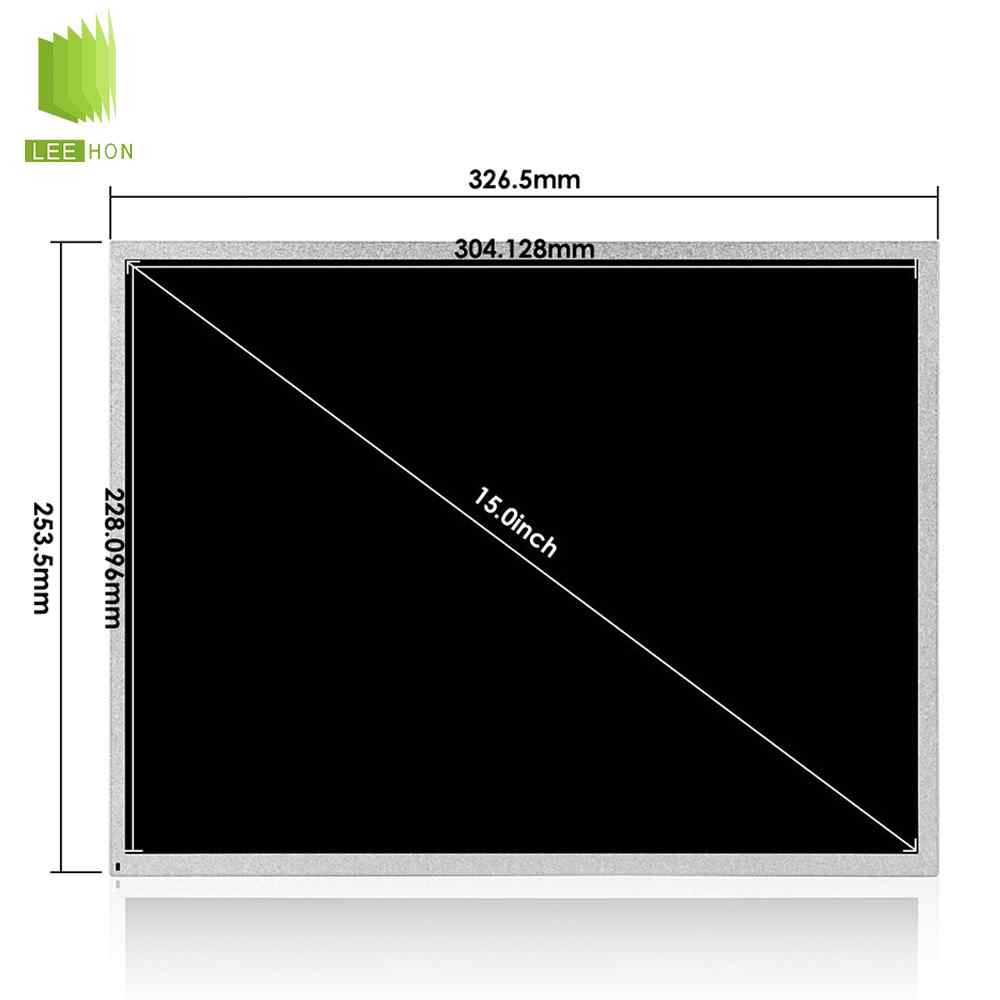

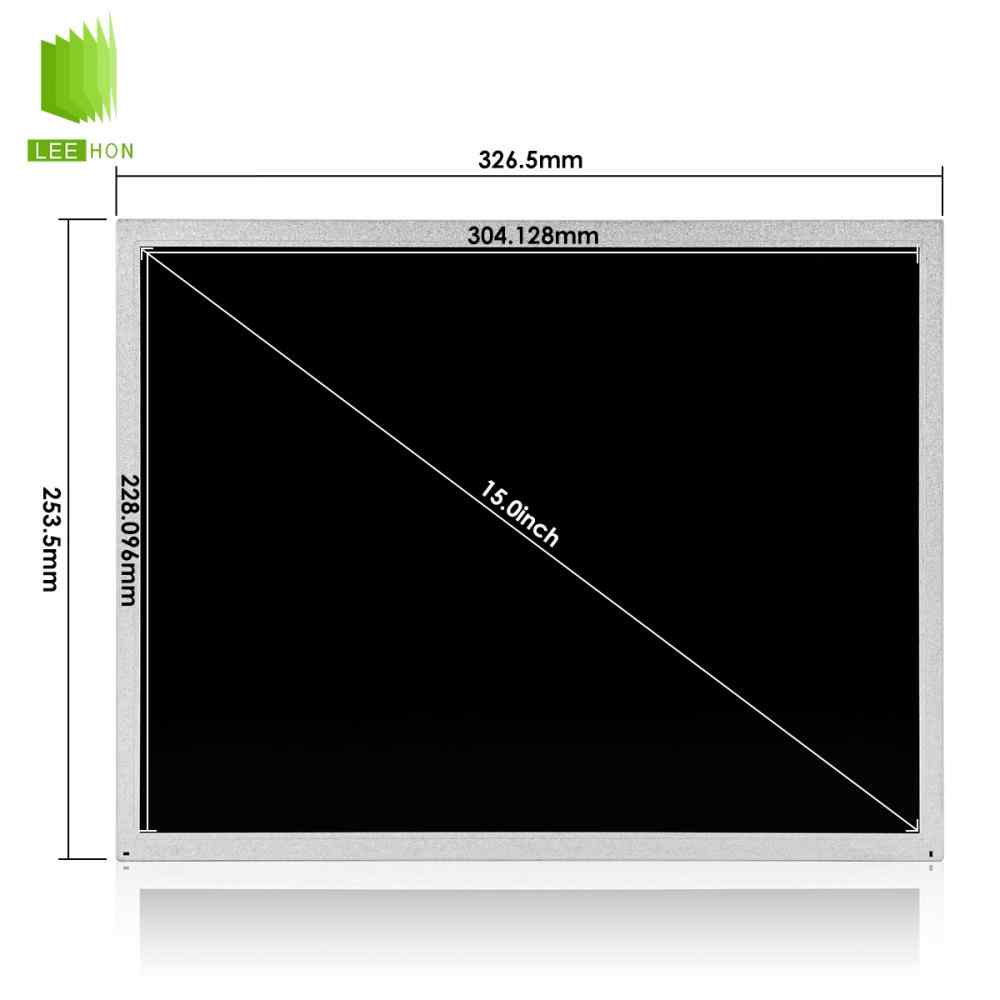

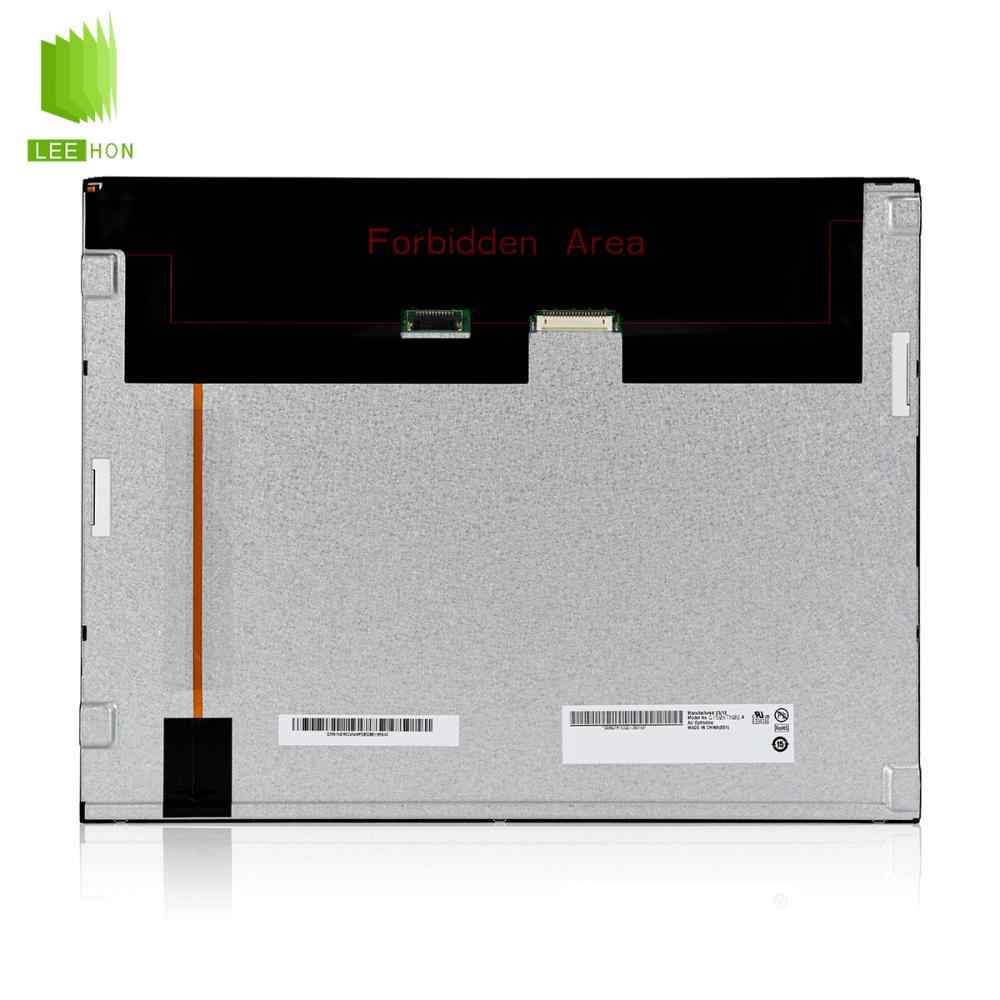

| 结构尺寸 | 显示区域(mm) | 304.128(H) × 228.096(V) |
| 开口区域(mm) | 311.9(H) × 236.85(V) | |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 10.0 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.00Kgs (Max.) |
| 表面处理 | Hard coating (3H)，抗反射处理 | |
| 光学详情 | 显示亮度 | 1800 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | - | |
| 响应时间(ms) | 5.7/2.3 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.84 | |
| Adobe RGB覆盖率 | 0.63 | |
| DCI-P3覆盖率 | 0.63 | |
| Rec.2020覆盖率 | 0.45 | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 23.81W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 1.0/1.2A (Typ./Max.) | |
| 功率消耗 | 3.3/3.96W (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-135A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源(顶部和底部) | |
| 是否可换 | No | |
| 形状 | - | |
| 寿命 | 50K (Min.) Hours | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3806K-F12N-03L | |
| 脚距 | 1.25 mm | |
| 脚数 | 12 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 1.71/1.88A (Typ./Max.) | |
| 功率消耗 | 20.51/22.49W (Typ./Max.) | |
G150XTN06.A液晶屏常见问题
Q：G150XTN06.A 基础规格？
A：友达 15 寸工业 TN 屏，1024×768（XGA/4:3），工控标准分辨率。
Q：G150XTN06.A亮度与背光配置？
A：标配 450cd/㎡，WLED 长效背光，雾面防眩光、表面硬化处理。
Q：G150XTN06.A接口供电参数？
A：20Pin 单路 LVDS，3.3V 供电，60Hz 常规刷新率，适配通用驱动板。
Q：G150XTN06.A工作温度范围？
A：工业常规温区 0~70℃，适合室内稳定工况，非极端高低温场景。

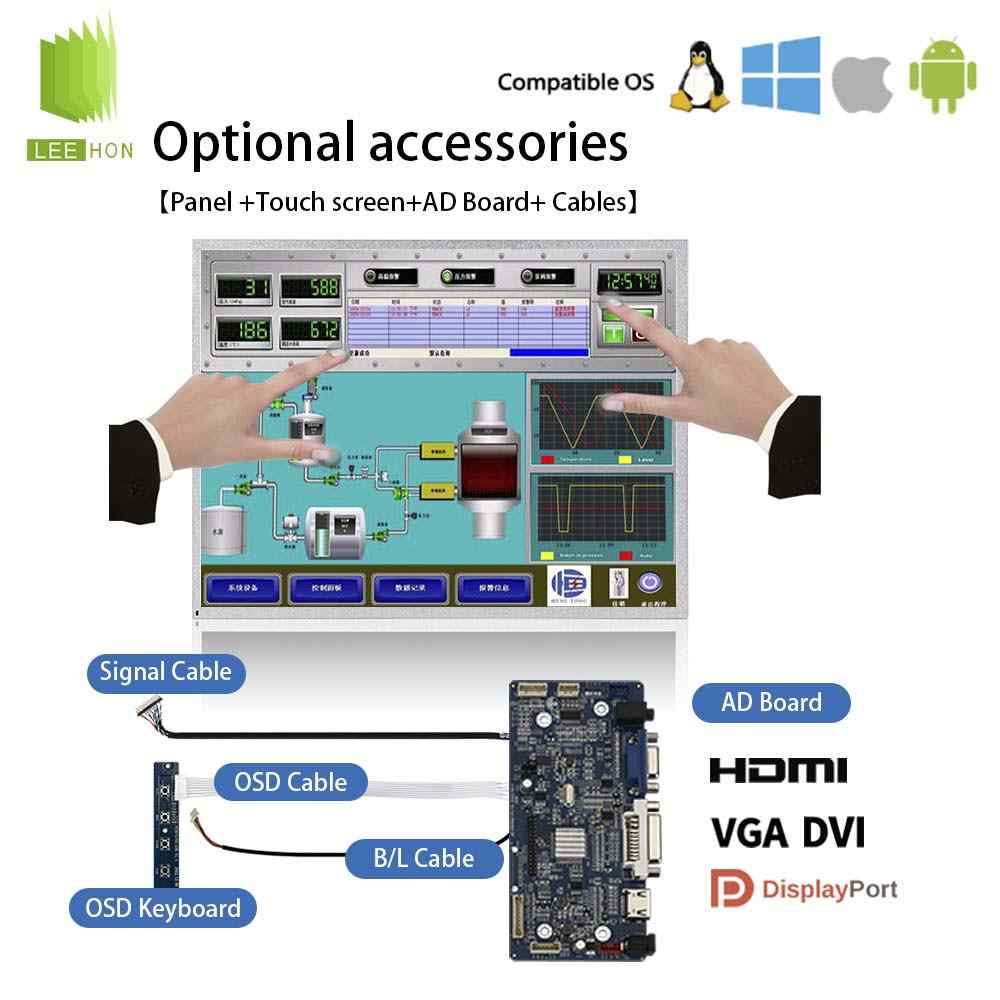

Q：G150XTN06.A主要应用与替换？
A：用于工控机、HMI、机床面板、自助终端；可兼容同后缀 06 系列同结构屏替换。
