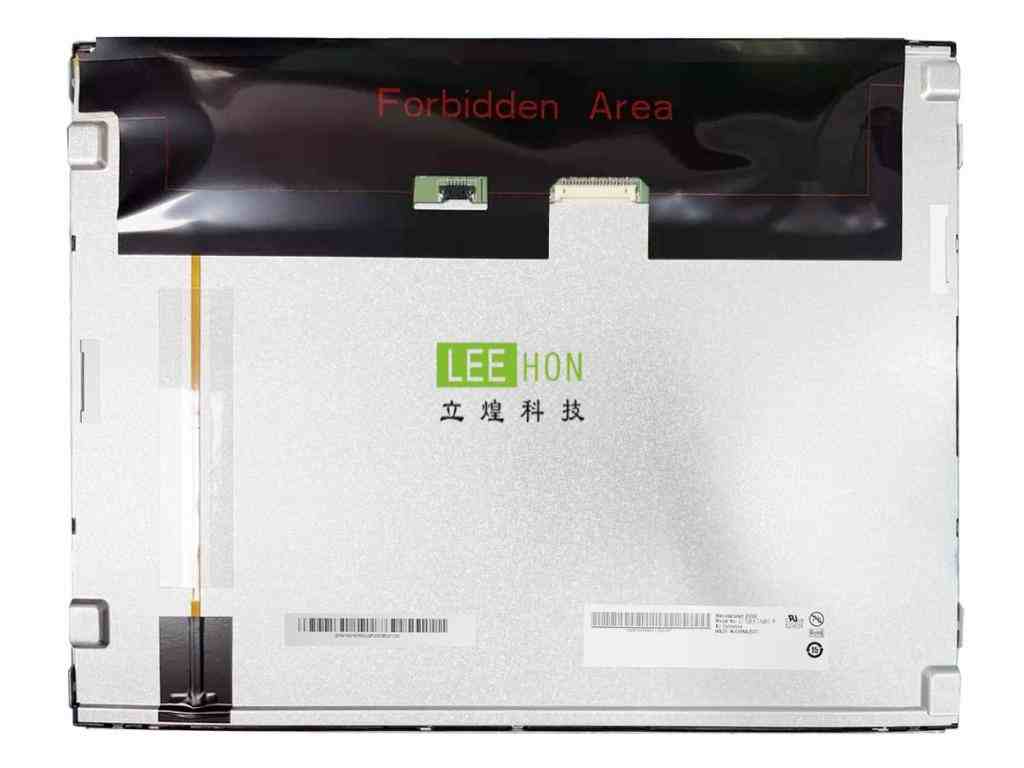

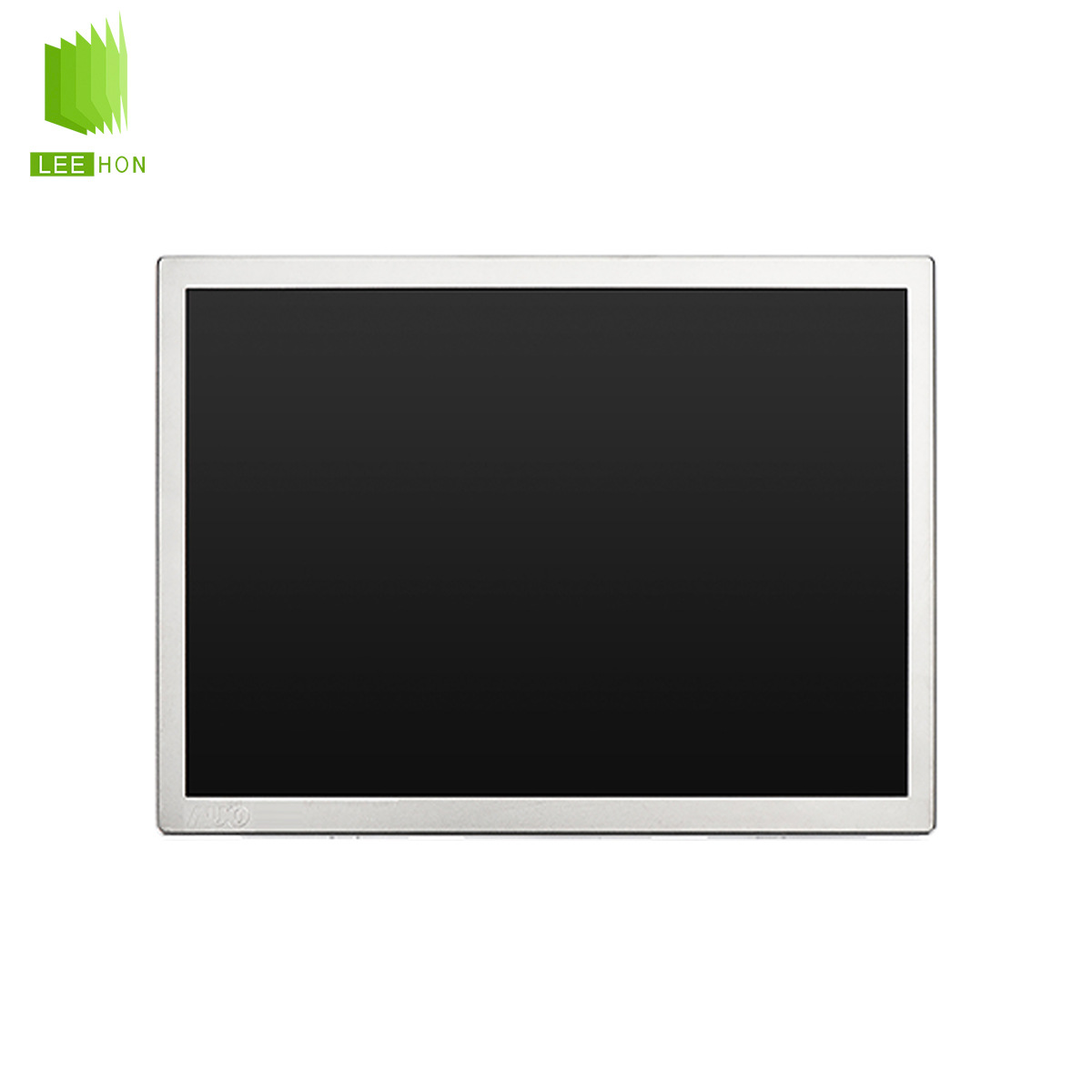

| 友达液晶模组G150XTN06.B 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G150XTN06.B | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.0寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -30 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |
| 物理尺寸 | 显示尺寸 | 304.128(W)×228.096(H) mm |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 可视尺寸 | 311.9(W)×236.85(H) mm | |
| 外观厚度 | 10.0 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.00Kgs (Max.) |
| 表面处理 | Hard coating (3H)，抗反射处理 | |
| 光学详情-基础信息 | 亮度(cd/m²) | 800 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳角度 | - | |
| 响应速度 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.84 | |
| Adobe RGB覆盖率 | 0.63 | |
| DCI-P3覆盖率 | 0.63 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 12.23W (Typ.) |
| 信号电气 | 输入电流 | 1.0/1.2A (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 3.3/3.96W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-135A | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源(顶部和底部) | |
| 可换性 | No | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F06N-12R | |
| 脚距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.74/0.82A (Typ./Max.) | |
| 功率消耗 | 8.93/9.79W (Typ./Max.) | |
G150XTN06.B液晶屏常见问题
Q：G150XTN06.B是什么屏幕？
A：友达 15 英寸工业 TN 液晶模组，XGA 1024×768 分辨率，4:3 工控标准比例。
Q：G150XTN06.B亮度与表面工艺？
A：标配 450cd/㎡亮度，WLED 背光，雾面防眩光，表面硬化抗刮。
Q：G150XTN06.B接口供电参数？
A：20Pin 单路 LVDS 接口，3.3V 逻辑供电，60Hz 刷新率，通用驱动适配。
Q：G150XTN06.B工作温度范围？
A：常规工业温区 0~70℃，适合室内稳定工况，不适用极端高低温户外。
Q：G150XTN06.B主要用途与替换？
A：适配工控机、HMI、机床面板、自助终端；可同 06 系列同结构型号兼容替换。
