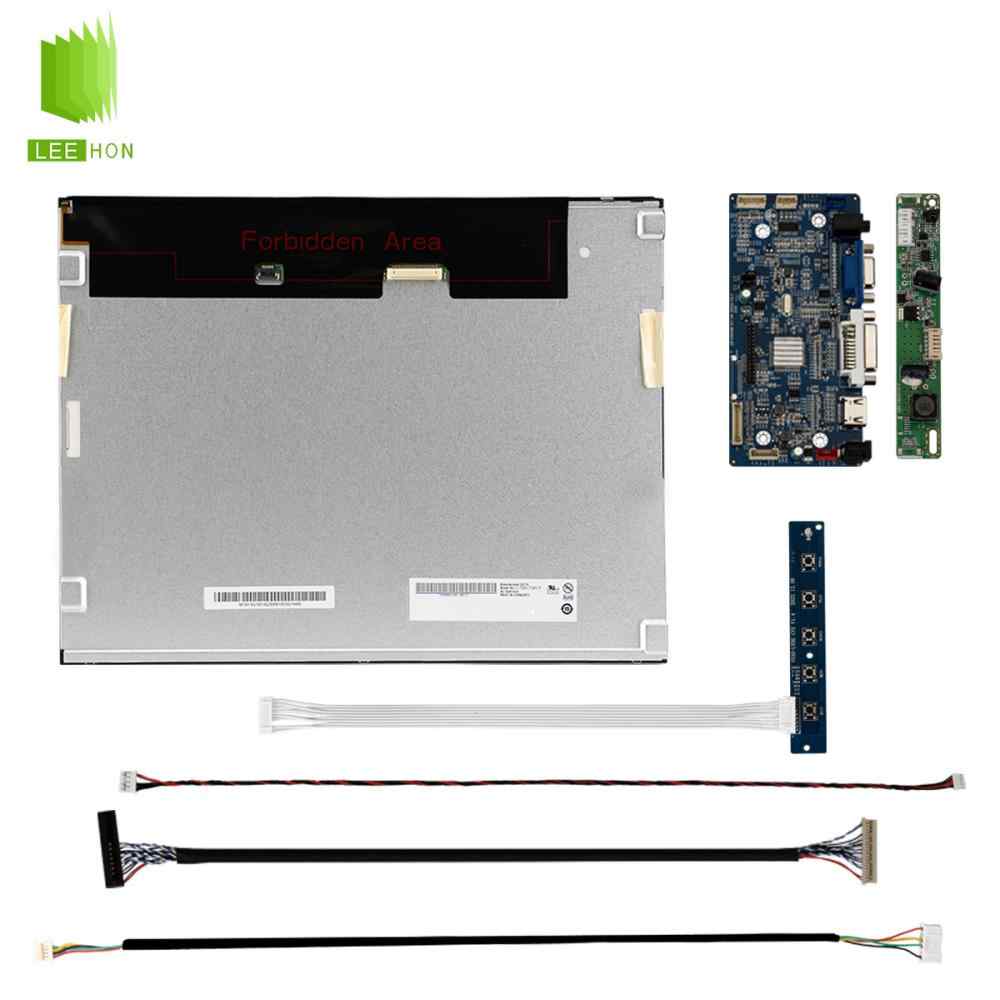

| 友达液晶模组G150XTN03.5 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G150XTN03.5 | |
| 面板尺寸 | 15.0英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 65 °C |
| 存储温度 | -20 ~ 65 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |

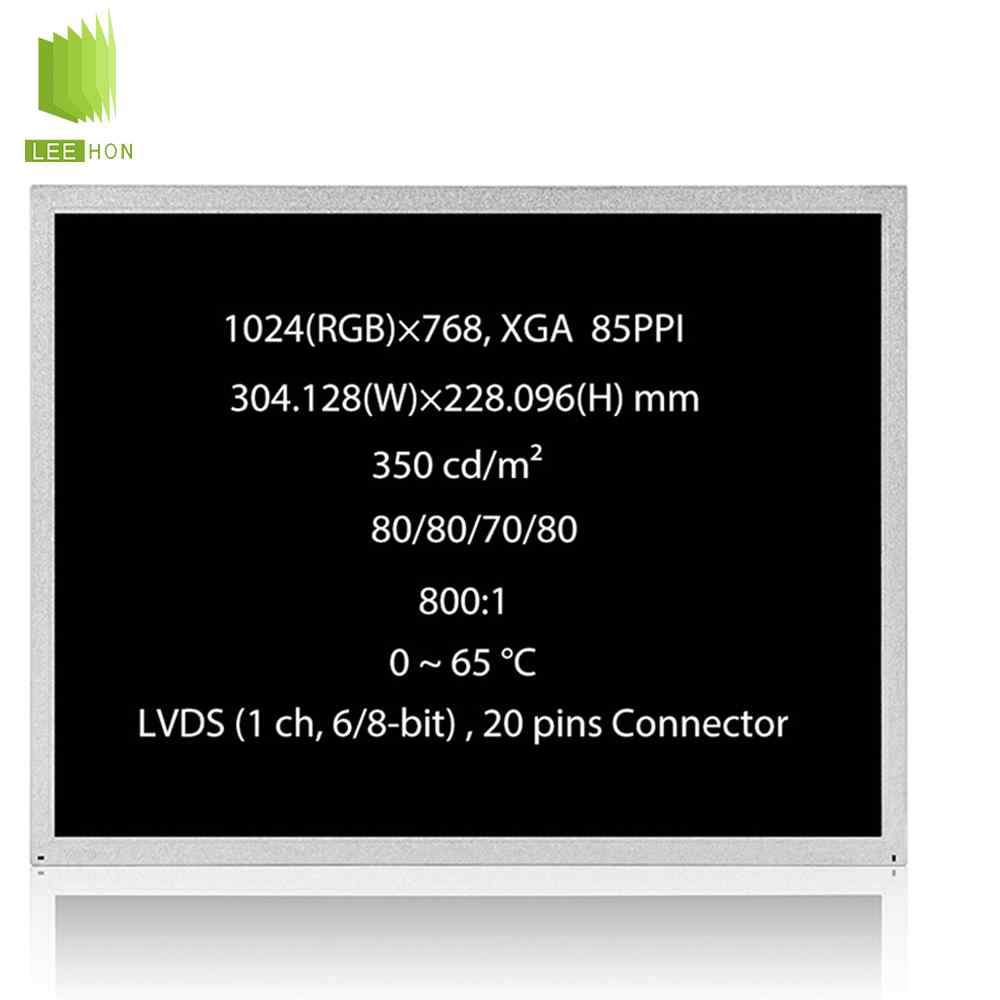

| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.099×0.297 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.297×0.297 mm (H×V) [85PPI] | |

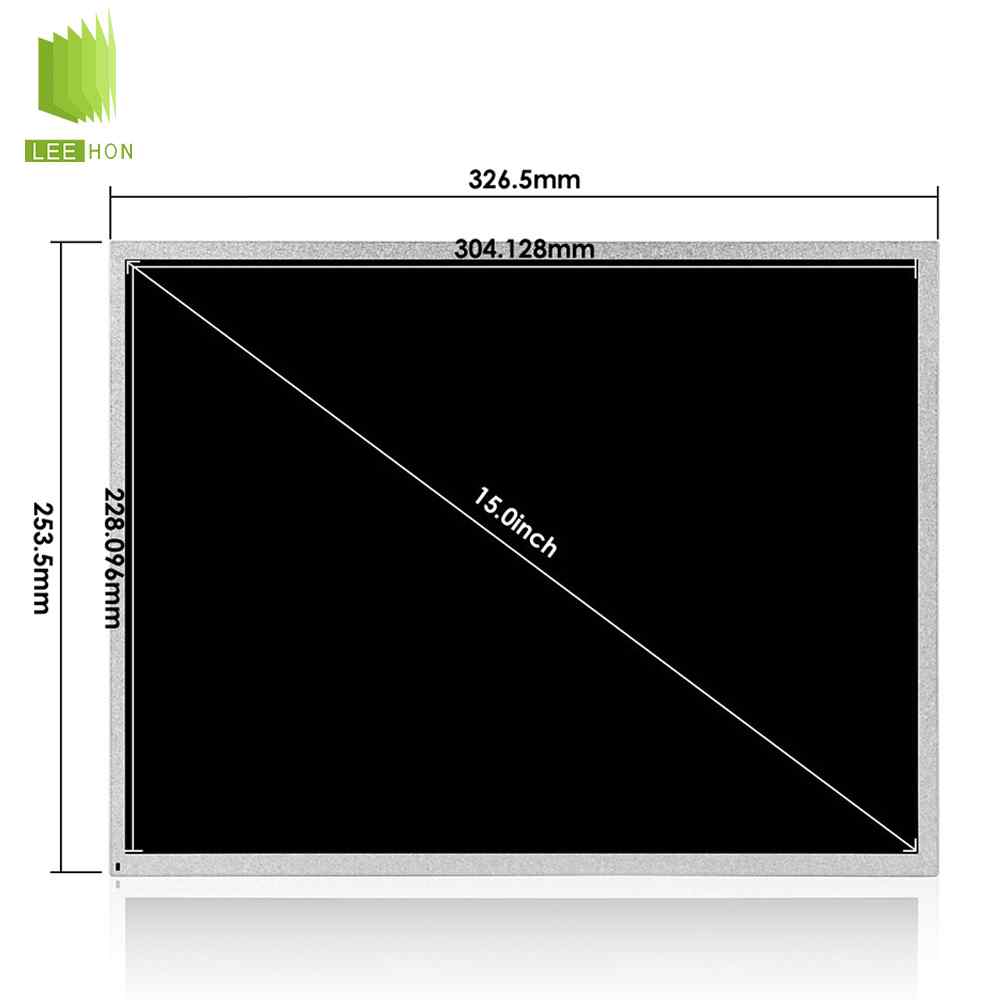

| 结构尺寸 | 显示区域 | 304.128×228.096 mm (H×V) |
| 可视区域 | 313.55×237.25 mm (H×V) | |
| 外观尺寸 | 326.5×253.5 mm (H×V) | |
| 外观厚度 | 10.0 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.02Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 反应时间 | 5.7/2.3 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.84 | |
| Adobe RGB覆盖率 | 0.63 | |
| DCI-P3覆盖率 | 0.63 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 7.6W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | No | |
| 灯管寿命 | 70K (Typ.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源(底部) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-02R | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.4/0.42A (Typ./Max.) | |
| 功耗 | 4.83/5.1W (Typ./Max.) | |
| 信号系统 | LVDS | 1 ch, 6/8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 450/750mA (Typ./Max.) | |
| 功耗 | 1.5/2.5W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
G150XTN03.5液晶屏常见问题
Q：G150XTN03.5 核心基础参数是什么？
A：友达 15 寸 TN 工业屏，1024×768（XGA 4:3），350cd/㎡亮度、800:1 对比度，雾面 3H 硬化，WLED 背光（5 万小时）。
Q：接口、供电与驱动规格？
A：单路 20pin LVDS（6/8bit），逻辑供电3.3V，刷新率 60Hz，内置 LED 驱动，无需额外背光板。
Q：工作 / 存储温度与环境要求？
A：工作0~65℃、存储 -20~65℃，适合室内工控、商显，不适合极端低温 / 户外强光场景。
Q：主要应用场景有哪些？
A：工控一体机、HMI、数控机床面板、工业平板、自助终端、商用显示器等室内工业显示场景。
Q：可兼容替换哪些同规格型号？
A：优先同系列 G150XTN03.1/03.4/03.6；替换需匹配20pin LVDS、3.3V、安装孔位、厚度 10mm。
