| 京东方17.3寸LCD工业液晶模组EV173FHM-N81 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | EV173FHM-N81 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 17.3" | |
| 别名 | - | |
| 备注信息 | eDP1.2 | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 白光LED背光，端子倒装，表面雾面 eDP1.2 |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0663×0.1989 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1989×0.1989 (H×V) [127PPI] | |

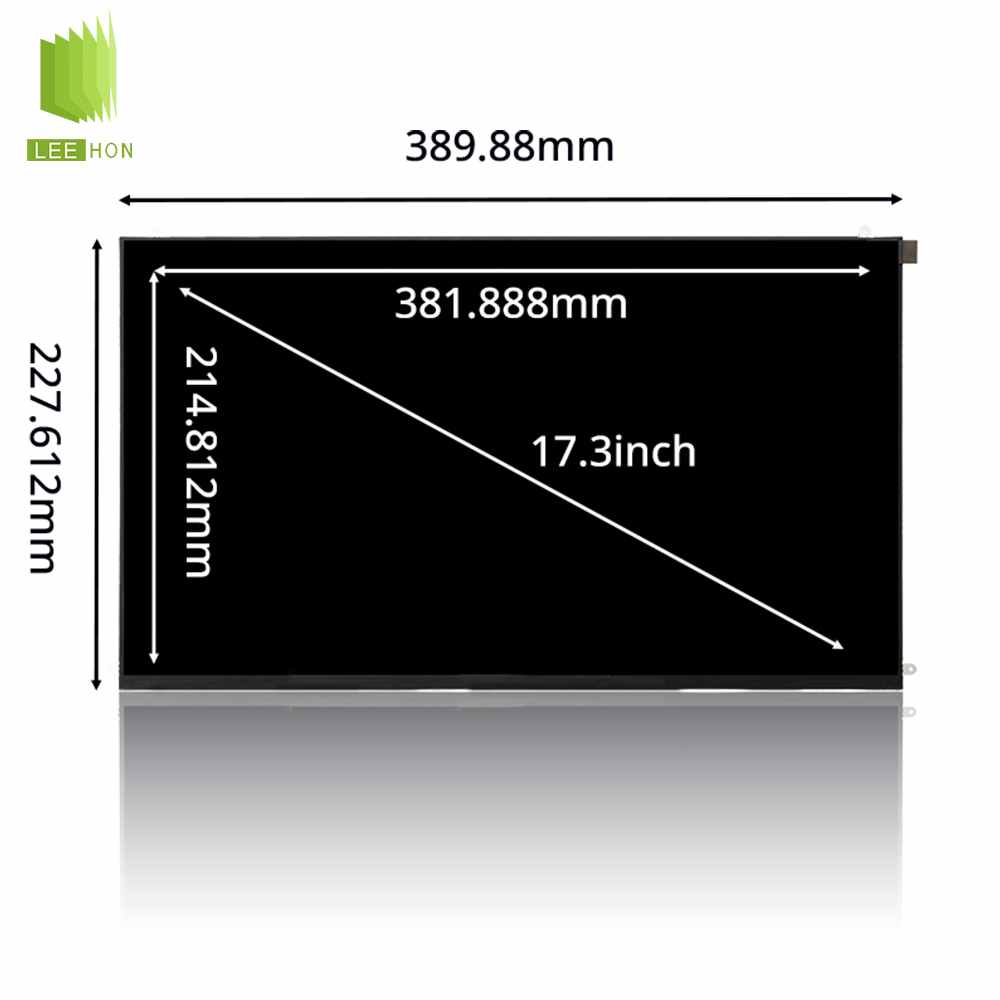

| 结构尺寸 | 显示区域(mm) | 381.888(H) × 214.812(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 389.88(H) × 227.612(V) | |
| 外观厚度(mm) | 3.2 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Face mounting holes (4 pcs) on left, right, up slugs |
| 其它参数 | 重量 | 520g (Max.) |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情-基础信息 | 显示亮度 | 480 cd/m² (Typ.) |
| 对比度 | 1100:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 16 (Typ.)(Tr+Td) | |
| 光学详情-色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25 (Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 7.04W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 310/890mA (Typ./Max.) | |
| 功率消耗 | 1.02/2.93W (Typ./Max.) | |
| 信号类型 | - | eDP (2 Lanes), eDP1.2 |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | - |
| 型号 | Y9001Y45 | |
| 脚距 | 0.5 mm | |
| 脚数 | 45 pins | |
| 数量 | 1 pcs | |
常见问题
这是一款17.3英寸、1920×1080、约480亮度、eDP接口、广视角的工业/专业显示液晶屏，特点是全高清、亮度比普通笔电屏更高、机身较薄，更适合中大尺寸设备界面。
Q1：这块屏适合什么设备？
更适合工业控制终端、医疗设备显示、检测仪器、车载/特种设备、信息显示终端、嵌入式操作界面这类需要17.3寸大尺寸+FHD全高清+比普通室内屏更高亮度的项目。
它公开参数显示为17.3寸、1920×1080、约480nit、60Hz、85/85/85/85视角，所以在多人查看和环境光偏强的室内场景里会更舒服。
Q2：不适合什么场景？
它不太适合强日照直射的户外场景，因为虽然它比普通办公屏更亮，但公开资料显示亮度大约480nit，还不属于1000nit以上那类真正高亮户外屏。
它也不适合只有LVDS输出的旧平台，因为这块屏用的是eDP2Lane/eDP1.2，接口体系和传统LVDS屏不一样。公开资料同时给出它的工作温度大约0~50℃，如果项目是更严苛的宽温环境，也要额外留意。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。EV173FHM-N81是17.3寸、1920×1080，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口类型和通道数。这块屏公开资料明确是eDP，2Lane，eDP1.2，信号电压约3.3V。这一步最关键，因为很多人会先看尺寸和分辨率，最后才发现主板接口根本不匹配。
然后看亮度、视角和色彩。它大约480nit、1100:1对比度、72%NTSC、85/85/85/85视角，比普通低亮笔电屏更适合设备显示，但又不是超高亮户外屏。

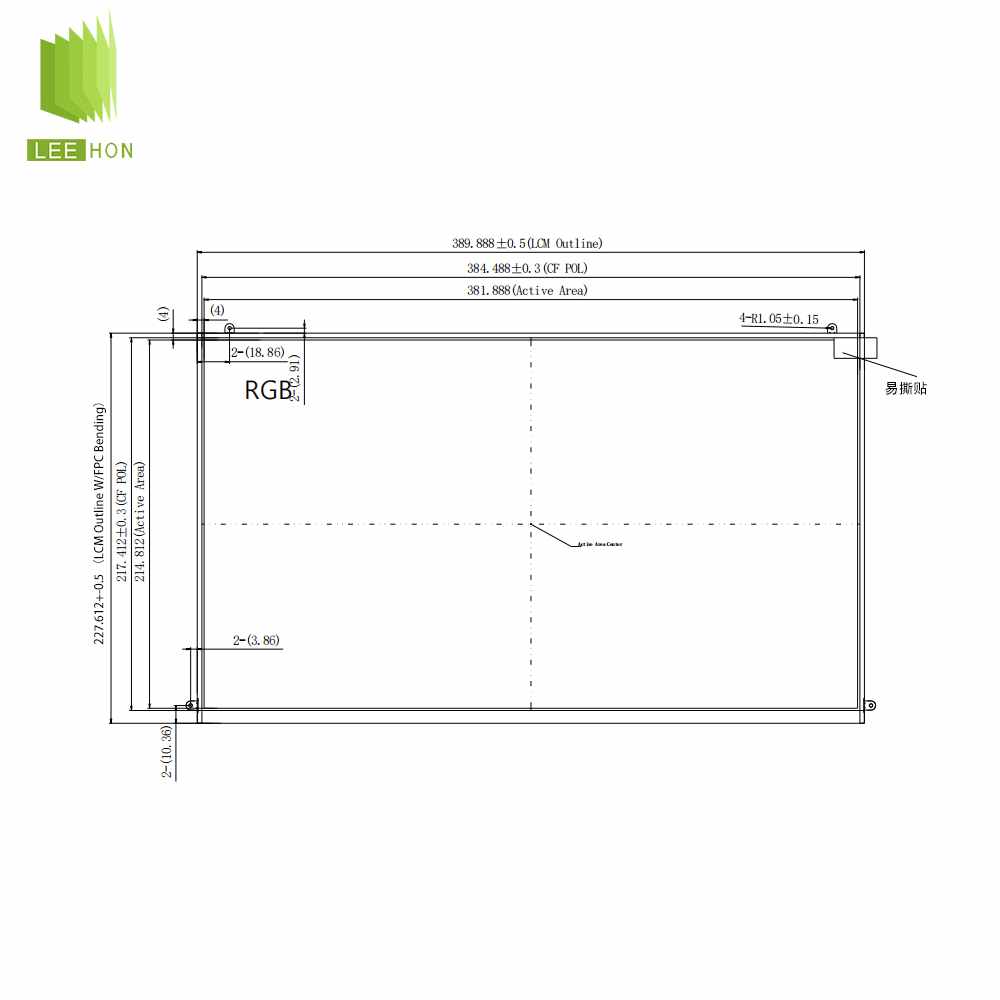

最后看机械尺寸和显示区。公开资料可见其显示区约381.888×214.812mm，外形约389.88×227.612×3.2mm。真正替代时，前框开窗、固定结构、厚度和排线出口方向都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把它当成普通17.3寸FHD笔电屏去替。虽然尺寸和分辨率常见，但这块屏公开参数显示亮度约480nit，明显高于很多普通室内屏，替代时只看“17.3寸FHD”很容易把亮度档位选低。
第二点，是只看“都是eDP”，不继续核对Lane数、版本和连接器定义。这块屏是eDP2Lane，如果主板或替代屏的链路配置不同，就可能点不亮、降规格或者兼容异常。
第三点，是忽略背光方案。公开资料显示这块屏是WLED背光、寿命约30000小时、WithoutDriver，这意味着背光供电和调光方案不能想当然照搬别的屏。
第四点，是忽略结构厚度和排线形态。这块屏厚度约3.2mm，而且公开页面提到T-conboard:Dorsalfold，这类薄屏在结构上往往比传统工业厚屏更挑装配空间。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏显示区约381.888×214.812mm，外形约389.88×227.612mm，不能只按“17.3寸通用”去配。
配驱动板时，最重要的是确认驱动板或主板原生支持1920×1080、eDP2Lane、3.3V，同时继续核对背光控制逻辑。因为公开资料写到这块屏背光不带Driver，所以不能只看信号接口。
配线束时，重点核对eDP连接器型号、针脚定义、供电脚、背光脚、AUX通道、屏蔽接地、排线方向。不要把它按LVDS屏的线束思路去处理。这里“eDP2Lane、3.3V、无背光Driver”都有公开资料支持，而“最容易踩坑”则是工业项目里非常常见的工程问题。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
17.3寸→1920×1080→eDP2Lane→3.3V→广视角→亮度约480nit→显示区381.888×214.812附近→外形389.88×227.612×3.2附近→背光无Driver。
这样筛会比只按“17.3寸FHDeDP屏”找更稳，因为EV173FHM-N81的关键点不只是尺寸和分辨率，还包括约480nit亮度、2LaneeDP、超薄结构和无背光驱动这几个组合特征。
