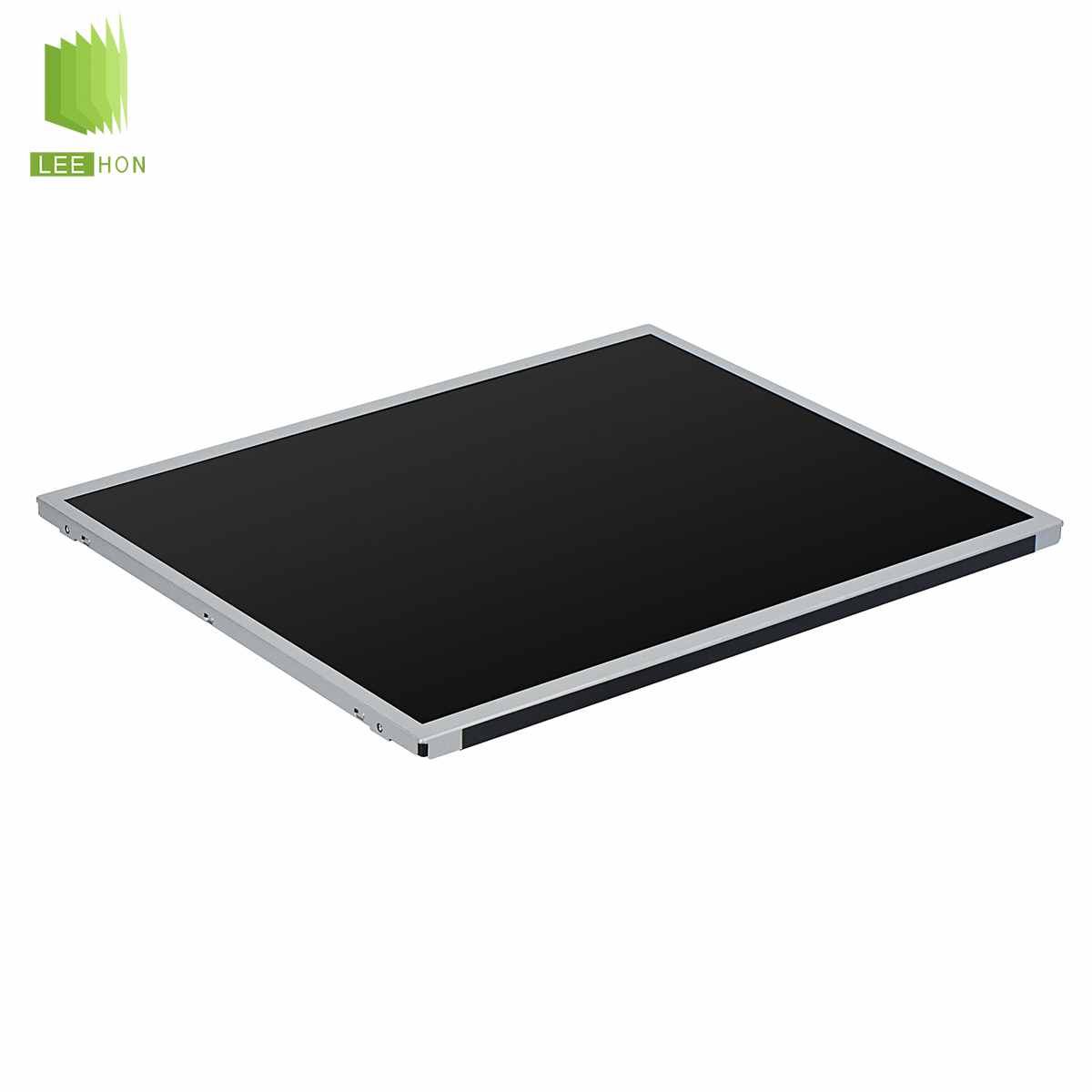

| 京东方17寸LCD工业液晶模组DV170E0M-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | DV170E0M-N10 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 数字标牌 | |
| 对角尺寸 | 17.0" | |
| 型号别名 | - | |
| 典型特征 | 风景模式 / 肖像模式，白光LED背光，端子正装，表面雾面 | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1280(RGB)×1024, SXGA |
| 点间距(mm) | 0.088×0.264 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |

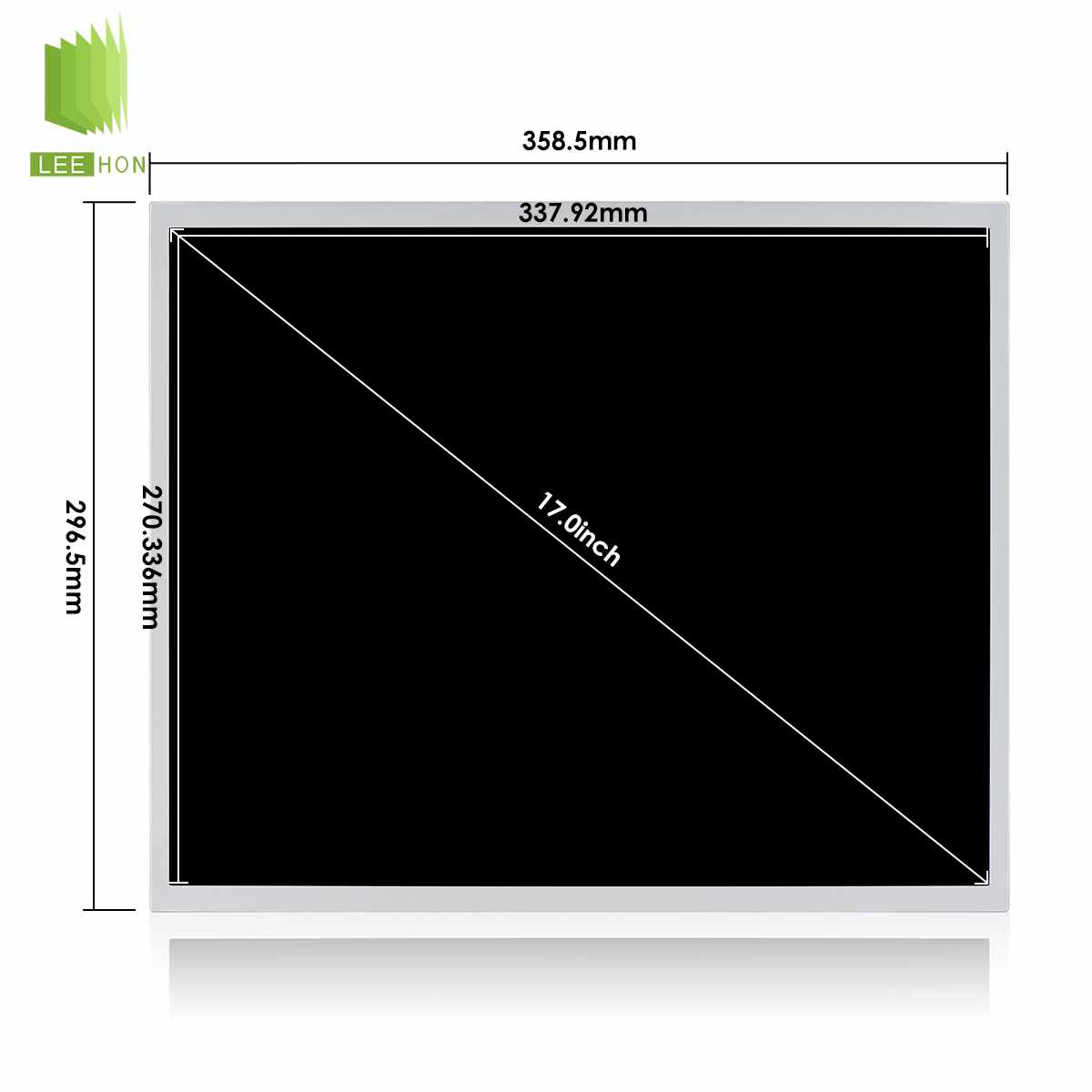

| 结构尺寸 | 显示区域(mm) | 337.92(H) × 270.336(V) |
| 开口区域(mm) | 341.72(H) × 274.14(V) | |
| 外观尺寸(mm) | 358.5(H) × 296.5(V) | |
| 外观厚度(mm) | 8.7/10.8 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 5:4 (H:V) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它参数 | 重量 | 1.35Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学基础信息 | 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | HADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 20 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 10.92W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.6/1.0A (Typ./Max.) | |
| 功率消耗 | 3.0/5.5W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |

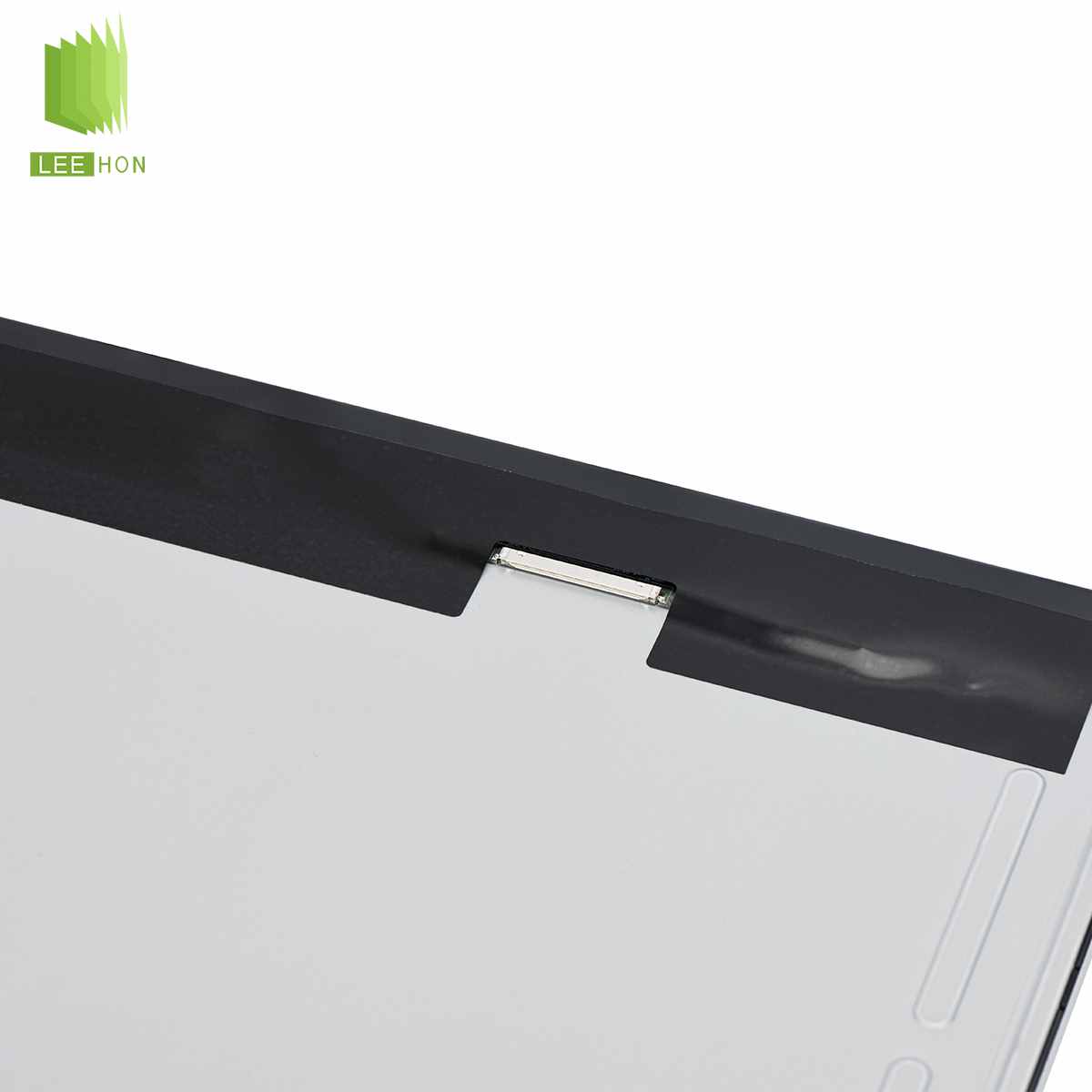

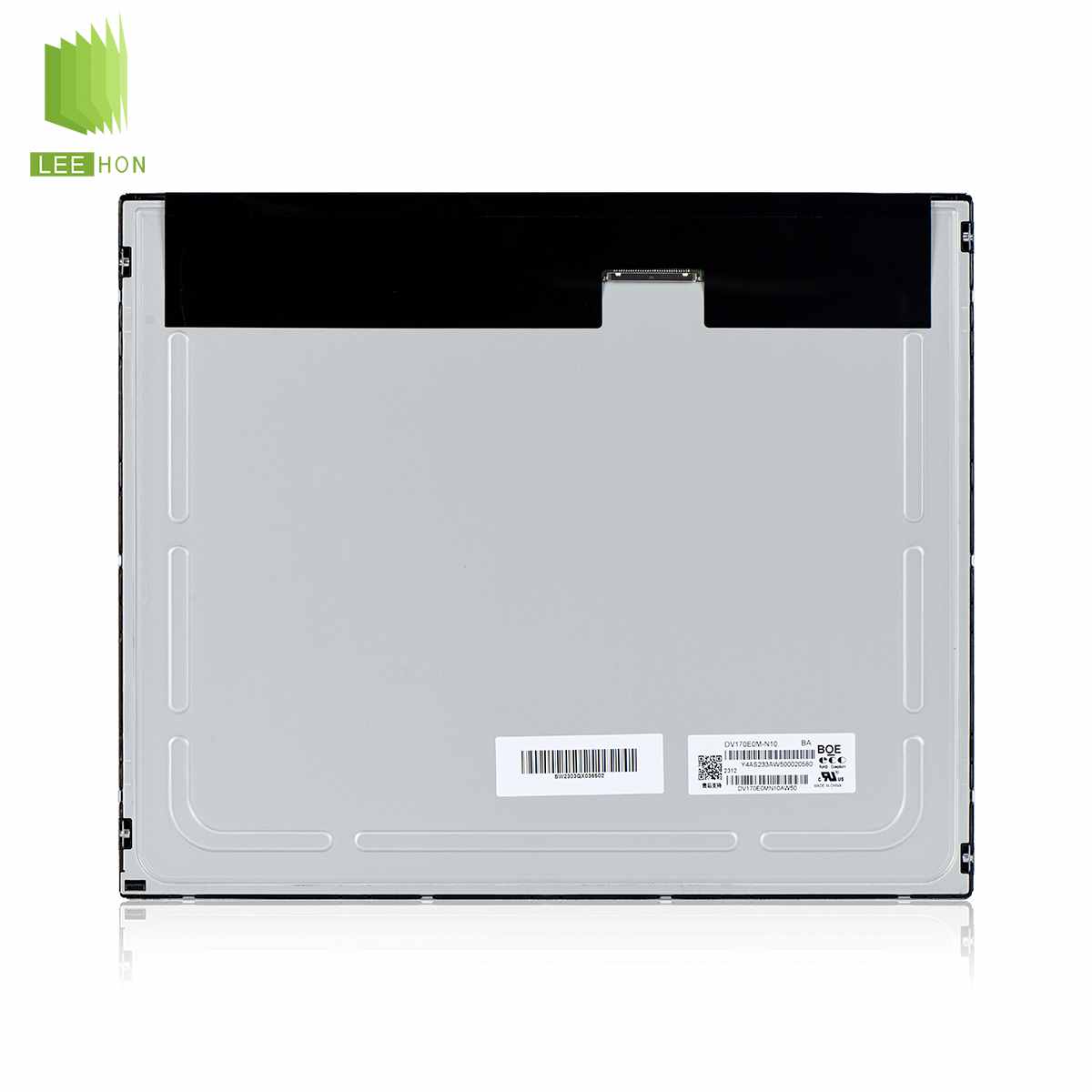

| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 12S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 32.4/36/38.4V (Min./Typ./Max.) |
| 电流供应 | 55mA (Typ.) | |
| 功率消耗 | 7.13/7.92/8.45W (Min./Typ./Max.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21L | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
常见问题
这是一款17.0英寸、1280×1024、250亮度、LVDS30pin、广视角的工业液晶屏，属于更偏标准亮度室内型SXGA5:4工控屏，适合传统设备界面，但不属于高亮方案。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗辅助显示、检测设备、传统5:4结构HMI、人机界面、室内数字标牌这类以室内使用为主、需要稳定显示的设备。
它的公开参数显示为17.0寸、1280×1024、250cd/m²、89/89/89/89广视角，并且工作温度大约是0~50℃，所以更偏标准工业/商用室内显示，而不是高亮户外型。
Q2：不适合什么场景？
它不太适合强光、半户外、阳光直射的场景，因为这块屏亮度只有约250nit，明显低于你前面发过的N30、N12-KW那类500nit版本。它也不适合宽屏UI布局，因为它是1280×1024的5:4比例，不是16:9或16:10。再一个，如果主板平台只支持eDP，这块屏也不合适，因为公开资料显示它采用的是LVDS（2ch,8-bit），30pins。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。DV170E0M-N10是1280×1024，SXGA，5:4，这一步很关键，因为17寸里也常见1280×768、1366×768、1920×1080，尺寸接近但结构和界面布局都不同。
再核对接口、针数和供电。公开资料显示它是LVDS（2ch,8-bit）30pin，输入电压约5.0V。这一步会直接决定驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。它约250nit、1000:1、89/89/89/89广视角、HADS/NormallyBlack，属于观感不错但亮度偏标准档的方案。
最后看显示区和外形尺寸。它的显示区约337.92×270.336mm，外形约358.5×296.5×10.8mm，这几项会直接影响前框开窗、结构安装和触摸总成匹配。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把DV170E0M-N10和你前面发的DV170E0M-N30/N12-KW当成差不多。它们同样是17寸、1280×1024、LVDS，但公开资料显示N10约250nit，而N30、N12-KW约500nit，现场亮度表现会差一截。
第二点，是只看“都是LVDS30pin”，不继续核对具体线序、供电脚和背光脚。公开资料能确认它是LVDS30pin、5V，但工业项目里白屏、花屏、背光异常，常常都出在线束和脚位没核准。前半段是公开规格，后半段是常见工程经验。
第三点，是忽略背光不带Driver。公开资料显示这块屏是WLED[12s4p]，30K小时，WithoutDriver，这意味着替代时不能只确认逻辑接口，还要单独确认背光供电和调光方案。
第四点，是忽略工作温度范围。它大约是0~50℃，低温能力不如更典型的宽温工业屏；如果项目环境更苛刻，这项要提前核。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约337.92×270.336mm，外形约358.5×296.5mm，不能只按“17寸通用”去配。
配驱动板时，至少要确认驱动板原生支持1280×1024、LVDS双通道、30pin、5V，再继续确认背光控制逻辑。因为这块屏公开资料明确是LVDS，而且背光不带Driver，所以不能只看信号接口。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS30pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是工程经验，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
17.0寸→1280×1024→5:4→LVDS30pin→5V→广视角→亮度约250nit→显示区337.92×270.336附近→外形358.5×296.5×10.8附近→背光无Driver。
这样筛会比只按“17寸工业屏”找更稳，因为DV170E0M-N10的关键点不只是尺寸，还包括SXGA5:4、250nit、LVDS30pin、5V和无背光驱动这几个组合特征。
