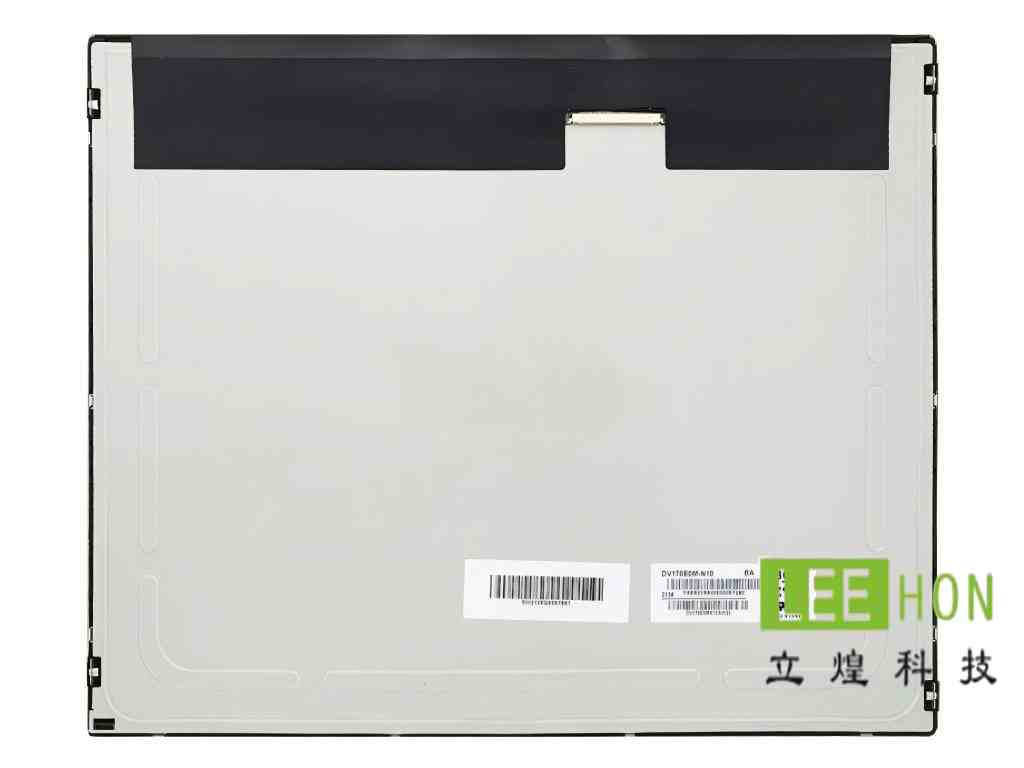

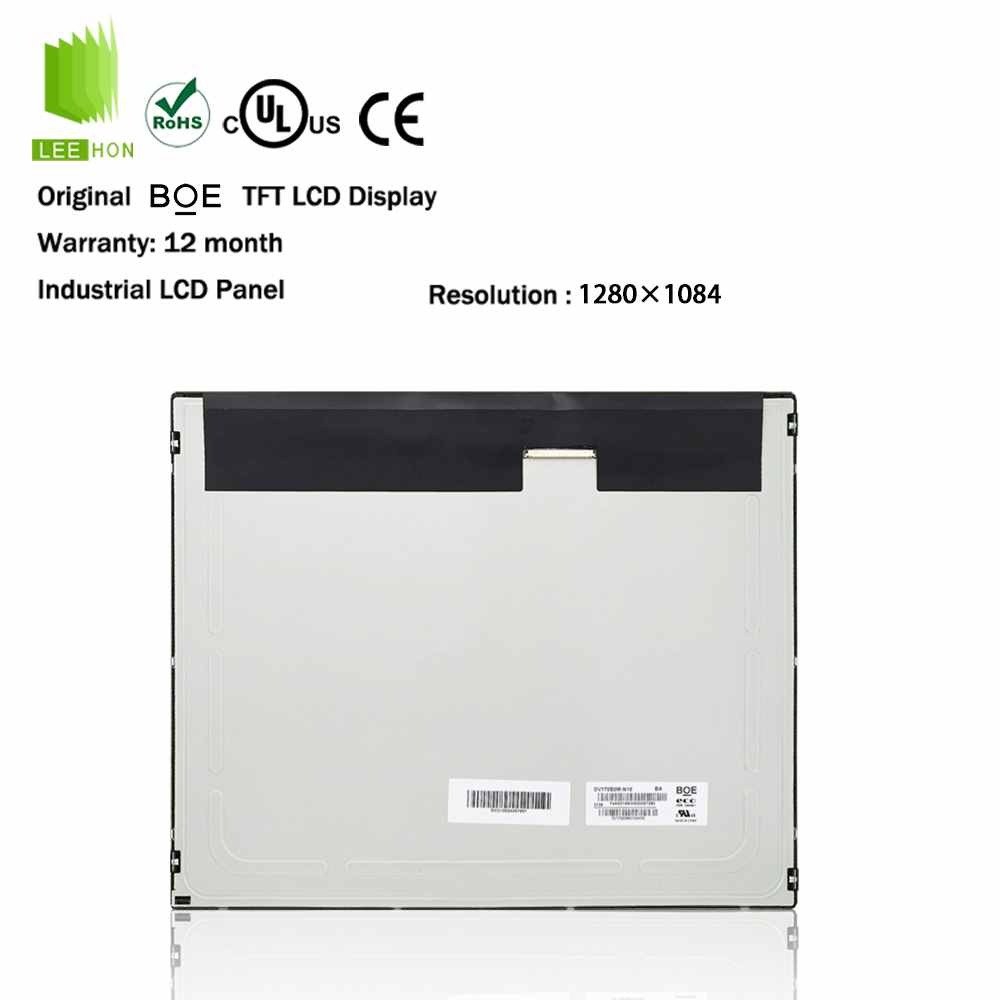

| 京东方17寸LCD工业液晶模组DV170E0M-N30 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | DV170E0M-N30 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 数字标识 | |
| 对角尺寸 | 17.0" | |
| 应用环境 | 存储温度 | -20 ~~ 70 °C |
| 工作温度 | -20 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 风景模式 / 肖像模式，白光LED背光，端子正装，表面雾面 |
| 像素特征 | 解析度 | 1280(RGB)×1024, SXGA |
| 点间距(mm) | 0.088×0.264 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |

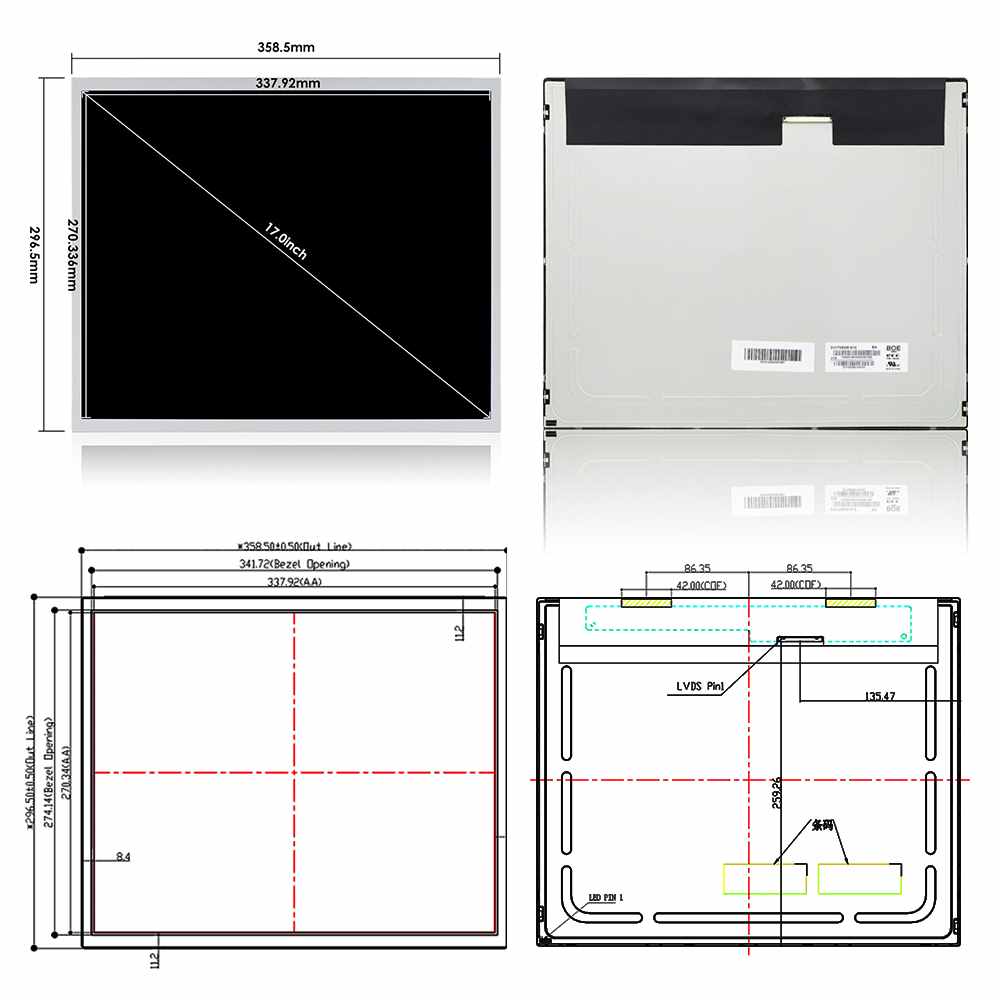

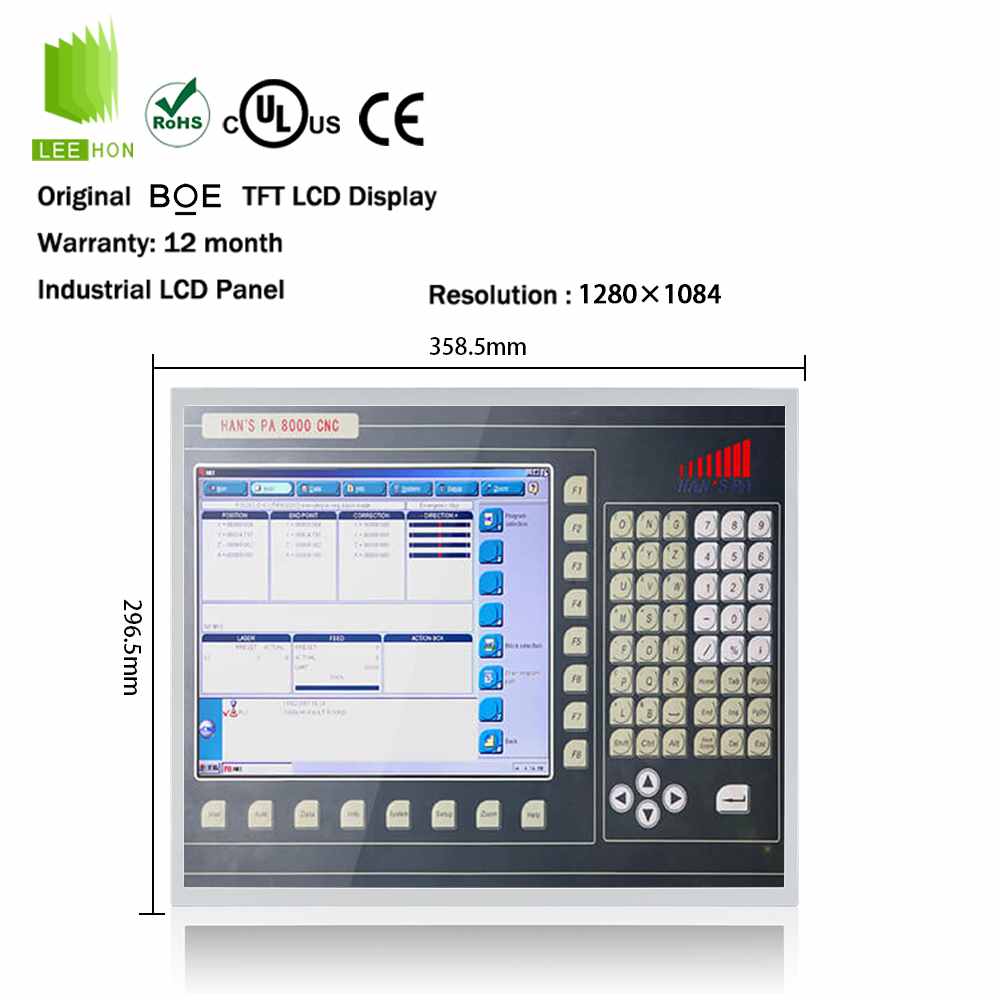

| 结构尺寸 | 显示区域(mm) | 337.92(H) × 270.336(V) |
| 开口区域(mm) | 341.72(H) × 274.14(V) | |
| 外观尺寸(mm) | 358.5(H) × 296.5(V) | |
| 外观厚度(mm) | 8.7/10.8 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 5:4 (H:V) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它参数 | 重量 | 1.35Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | HADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 20 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 12.36W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.6/1.0A (Typ./Max.) | |
| 功耗 | 3.0/5.5W (Typ./Max.) | |
| 信号类型 | LVDS | 2 ch, 8-bit |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 4串 | |
| 位置 | 侧入式光源(底部) | |
| 数量 | 12S4P | |
| 是否可换 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 32.4/36/38.4V (Min./Typ./Max.) |
| 电流供应 | 65mA (Typ.) | |
| 功耗 | 8.42/9.36/9.99W (Min./Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21L | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 背光驱动 | - | 无 |
常见问题
这是一款17.0英寸、1280×1024、500亮度、LVDS接口、广视角的工业液晶屏，属于比较典型的SXGA4:3高亮工控屏，更适合传统工业设备和室内高环境光场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内高环境光设备。这块屏的公开参数显示为17.0寸、1280×1024、500cd/m²、89/89/89/89广视角，而且工作温度大约可到-20~70℃，所以更偏工业长期运行场景，而不是普通消费类显示。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1280×1024的5:4比例，不是常见的16:9或16:10宽屏。它也不太适合只支持eDP的新平台主板，因为公开资料显示它采用的是LVDS接口。另一方面，如果项目只想做很低成本的普通室内显示，这块屏的工业属性和亮度规格通常也会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。DV170E0M-N30是1280×1024，SXGA，17.0寸，这一步很关键，因为很多17寸项目会把1280×1024、1280×768、1366×768混在一起看，实际结构和界面布局都不一样。
再核对接口类型。公开资料显示它是LVDS方案，项目上先确认主板输出是不是LVDS，再谈驱动板和线束兼容，不然方向一开始就容易走偏。
然后看亮度、视角和显示模式。它约500nit、1000:1对比度、89/89/89/89广视角，属于比普通室内屏更强一档的工业显示方案。
最后看显示区和外形尺寸。它的显示区约337.92×270.336mm，外形约358.5×296.5×10.8mm，替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看17寸，不看分辨率和比例。这块屏是5:4的1280×1024，不是常见的16:9宽屏，项目里如果原机UI、触摸和前框是按宽屏做的，替代就很容易出问题。
第二点，是只看“都是LVDS”，不继续核对针脚定义、供电脚和背光控制。公开规格能确认它是LVDS，但实际替代里白屏、花屏、背光异常，常常都出在线序没核清楚。这里前半句有资料支持，后半句是工业项目里非常常见的工程经验。
第三点，是忽略背光是否自带Driver。公开资料显示这块屏是WLED背光，WithoutDriver，这意味着替代时不能只确认逻辑接口，还要单独确认背光供电和调光方式。
第四点，是忽略亮度档位。DV170E0M-N30是500nit，和同系列或同尺寸的低亮版本现场观感会差不少，不能只看“尺寸一样、能点亮”就当兼容。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约337.92×270.336mm，外形约358.5×296.5mm，不能只按“17寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1280×1024、LVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是LVDS，而且背光不带Driver，所以不能只看信号接口匹配。
配线束时，重点核对接口座型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
17.0寸→1280×1024→5:4→LVDS→广视角→亮度约500nit→显示区337.92×270.336附近→外形358.5×296.5×10.8附近→背光无Driver。
这样筛会比只按“17寸工业屏”找更稳，因为DV170E0M-N30的关键点不只是尺寸，还包括SXGA5:4、高亮、LVDS、广视角和无背光驱动这几个组合特征。
