| 友达液晶模组G150XAN02.2 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G150XAN02.2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 70 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |

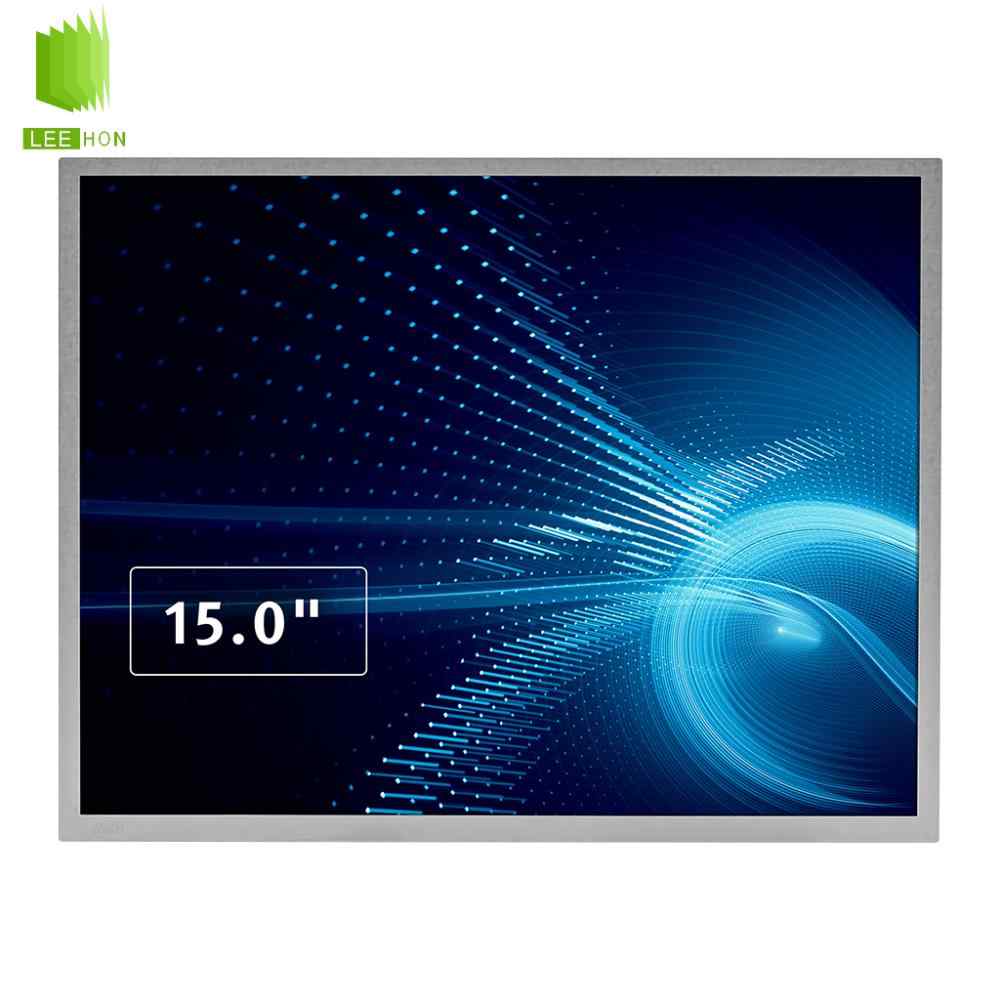

| 对角尺寸 | 对角尺寸 | 15.0" |

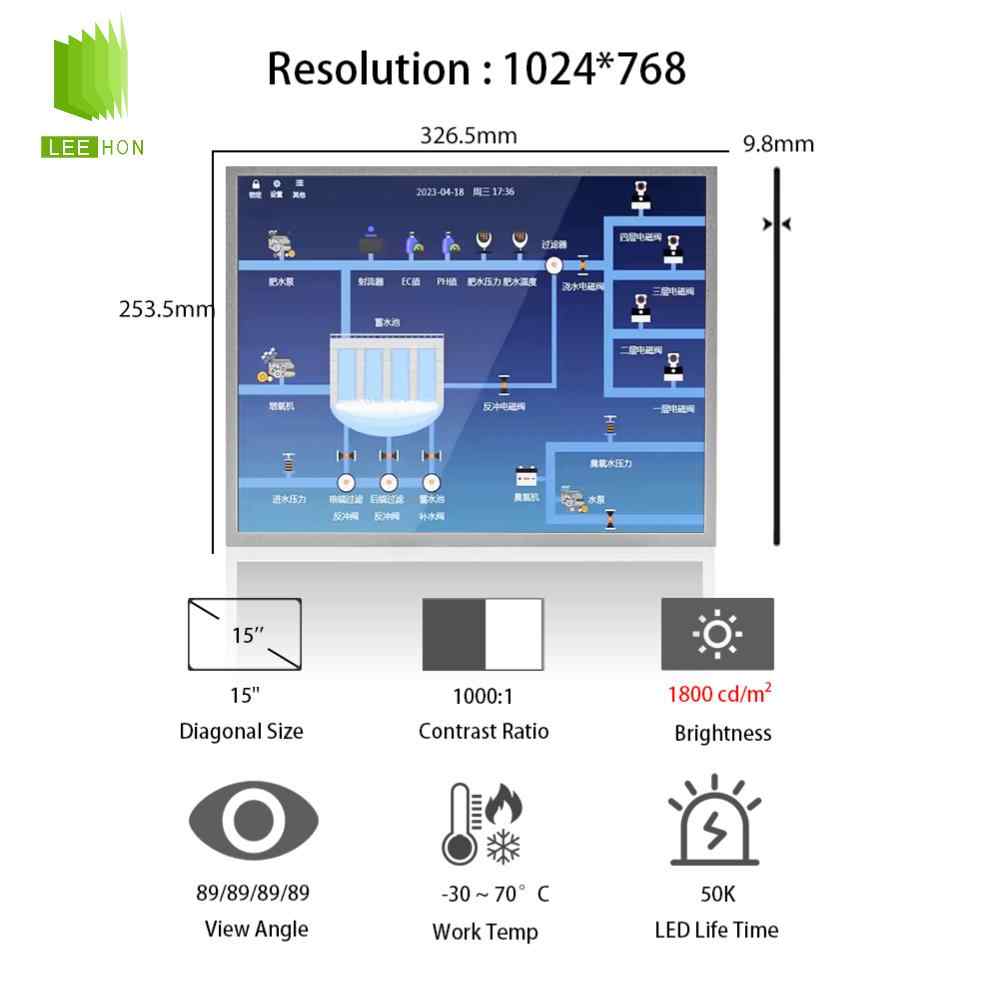

| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.099×0.297 mm | |
| 像素间距(H×V) | 0.297×0.297 mm [85PPI] | |

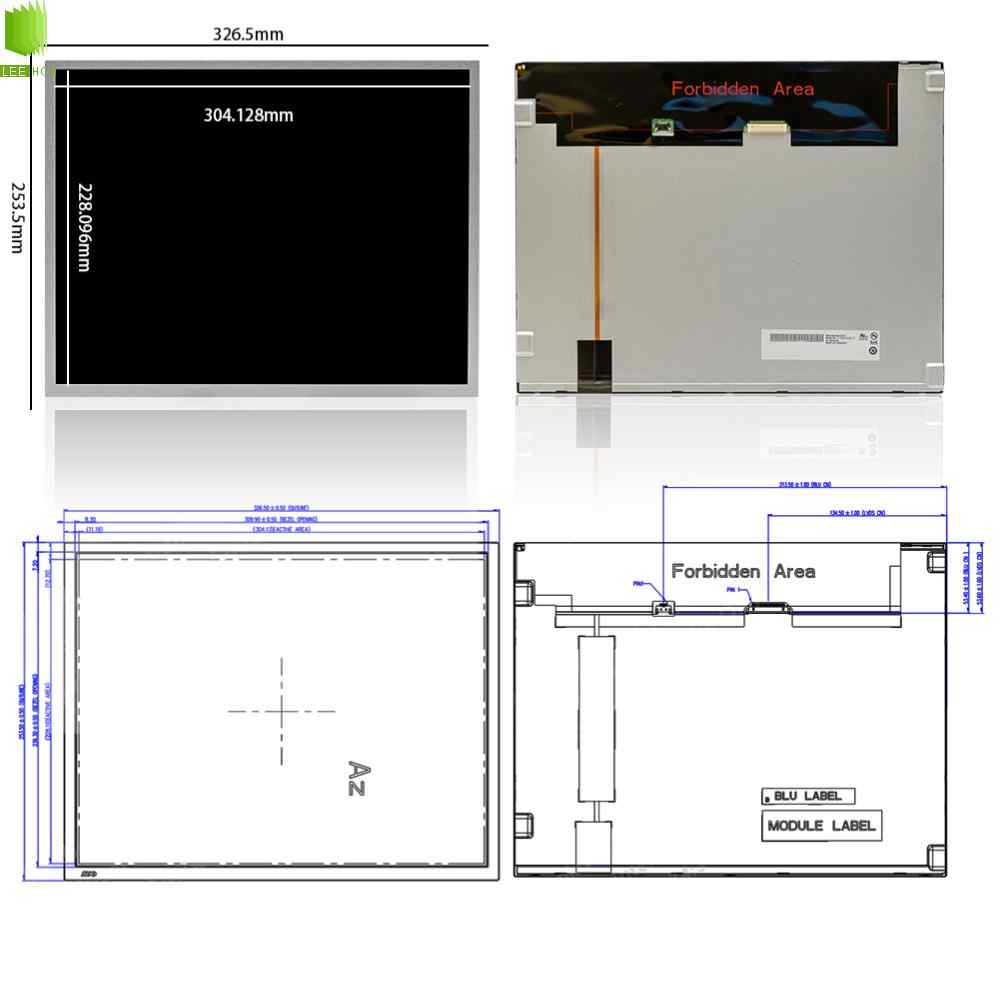

| 结构尺寸 | 显示区域(H×V) | 304.128×228.096 mm |
| 开口区域(H×V) | 309.9×236.36 mm | |
| 外观尺寸(H×V) | 326.5×253.5 mm | |
| 外观厚度 | 9.8 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.16875 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 950g (Max.) |
| 表面防护 | - | |
| 表面处理 | Hard coating (3H)，抗反射处理 | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 显示亮度 | 1800 cd/m² (Typ.) |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.78 | |
| Adobe RGB覆盖率 | 0.62 | |
| DCI-P3覆盖率 | 0.62 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 25.32W (Max.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | No | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 数量 | 1 pcs | |
| 脚数 | 5 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
| WLED驱动电气 | 输入电压 | 24.0±1.2V |
| 输入电流 | 0.894/1.035A (Typ./Max.) | |
| 功率消耗 | 21.45/23.6W (Typ./Max.) | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 0.42/0.51A (Typ./Max.) | |
| 功率消耗 | 1.39/1.68W (Typ./Max.) | |
| 接口特征 | 信号类型 | LVDS (1 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
G150XAN02.2液晶屏常见问题
Q：G150XAN02.2液晶屏的基础参数？
A：15 英寸工业 IPS 屏，分辨率 1024×768（XGA 4:3），标配广视角显示。
Q：G150XAN02.2液晶屏亮度与画质表现？
A：高亮 1800cd/㎡，强光下可视，16.7M 真彩色，对比度优秀。
Q：G150XAN02.2液晶屏接口和供电要求？
A：20pin 单路 LVDS 信号接口，常规 3.3V 逻辑供电，刷新率 60Hz。
Q：G150XAN02.2液晶屏环境耐温能力？
A：支持 - 30℃~+70℃宽温工作，抗震抗干扰，适配工业恶劣环境。
Q：G150XAN02.2液晶屏常用适配场景？
A：主打工控机、户外终端、车载设备、医疗设备等高亮刚需场景。
