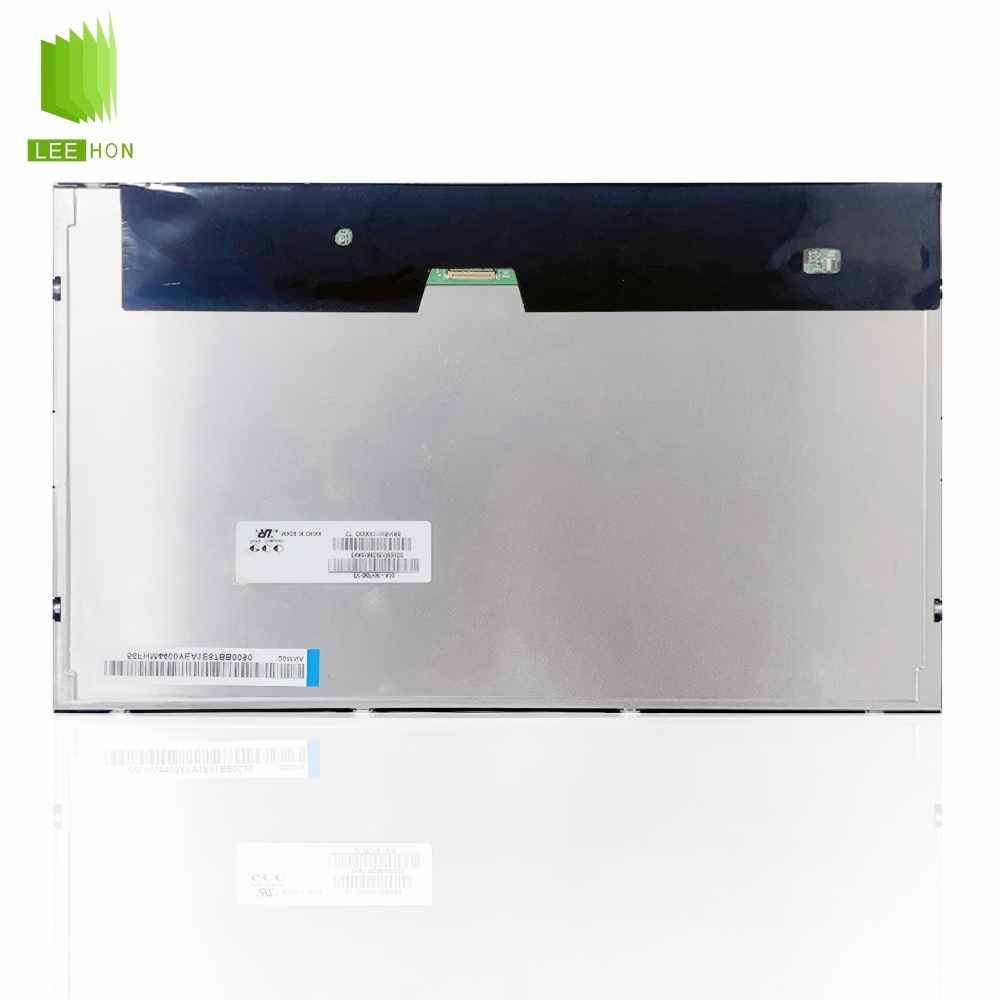

| 京东方液晶模组EV156FHM-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV156FHM-N10 | |
| 面板尺寸 | 15.6英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 备注信息 | Made by Hefei BOE | |
| 工作环境 | 工作温度 | 0 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05975×0.17925 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |

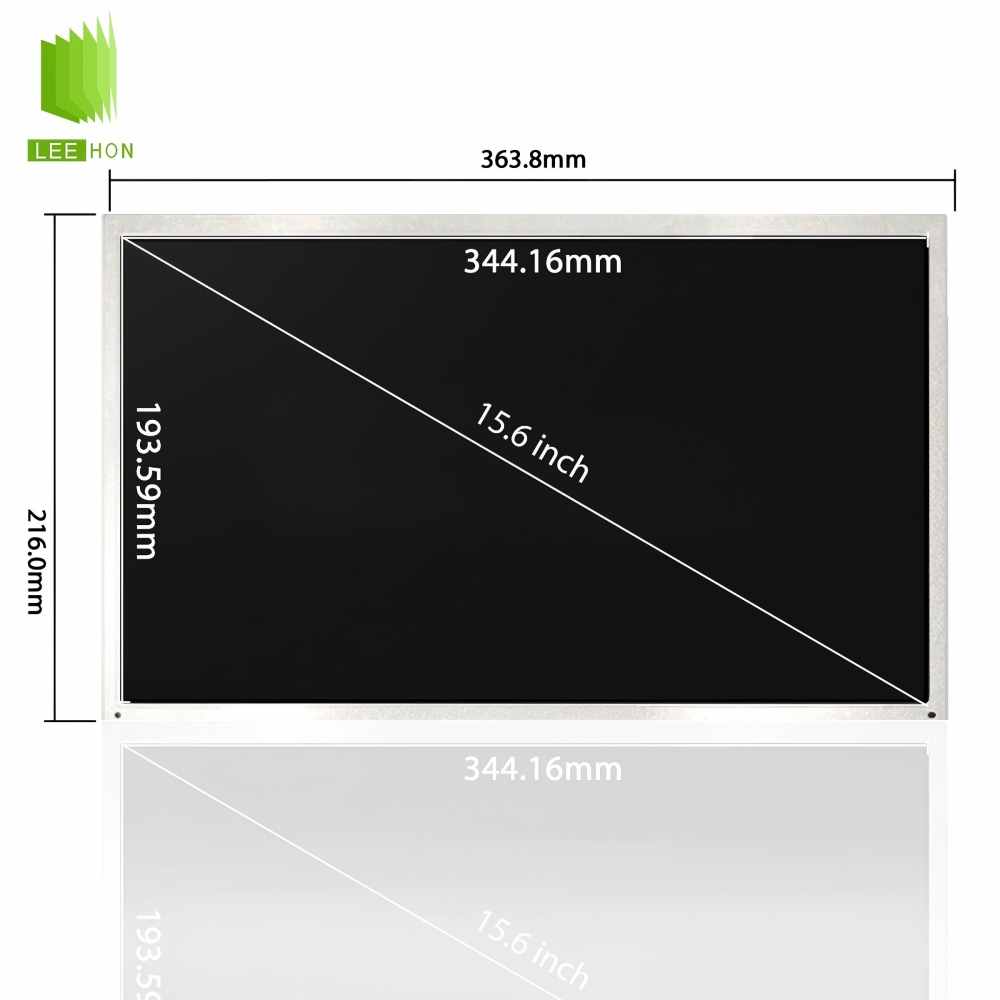

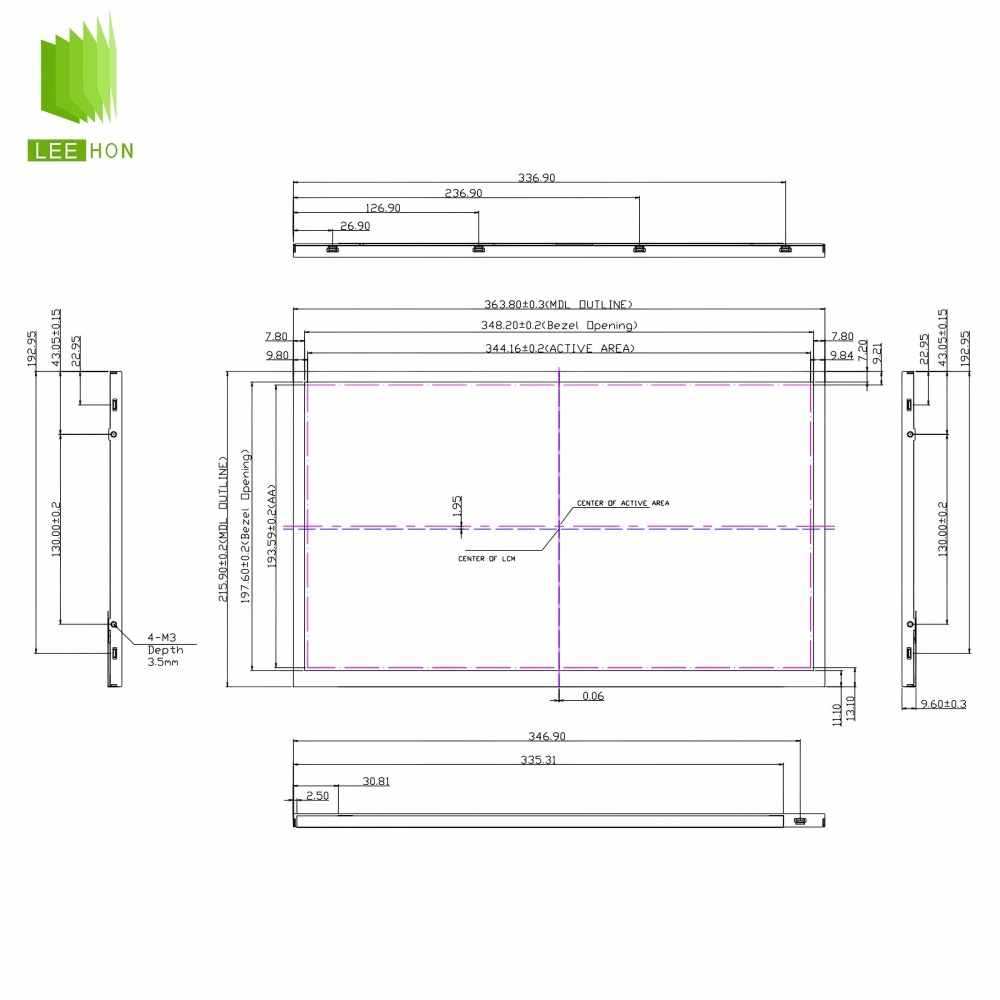

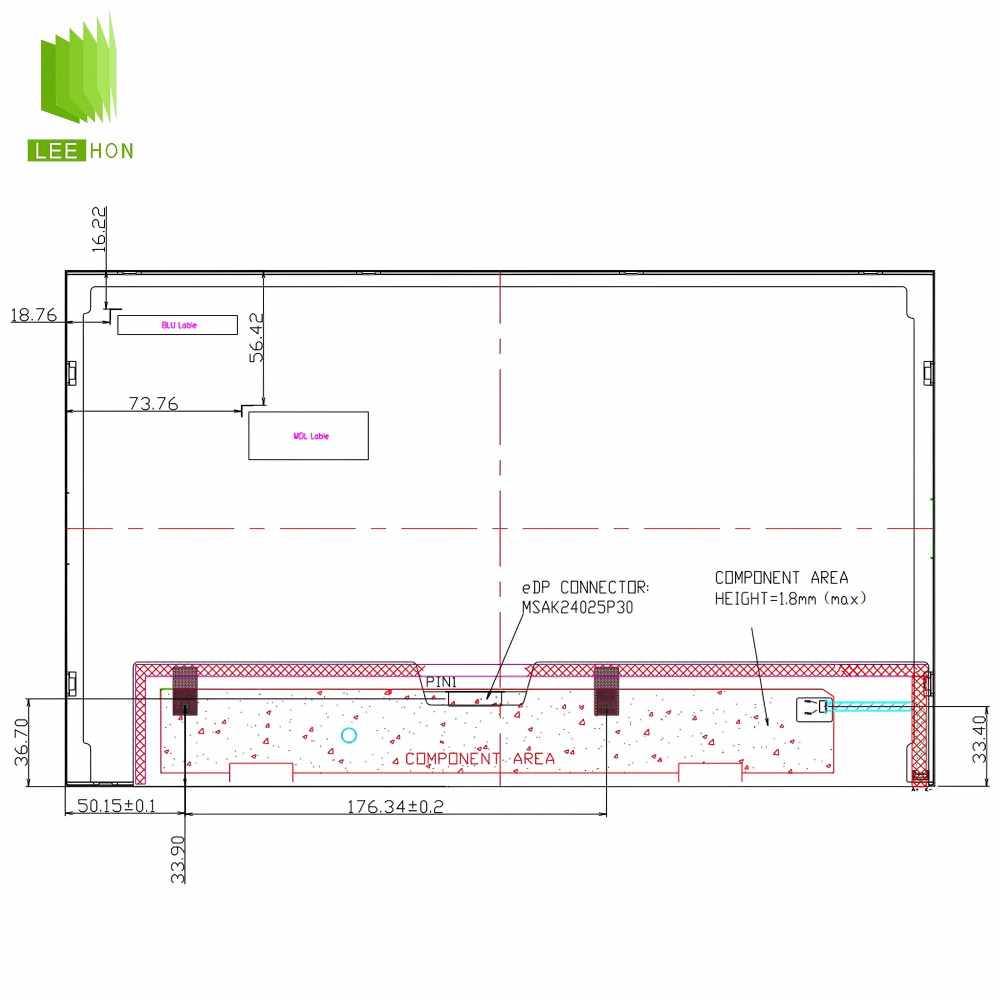

| 结构尺寸 | 显示区域 | 344.16×193.59 mm (H×V) |
| 可视区域 | 348.2×197.6 mm (H×V) | |
| 外观尺寸 | 363.8×216 mm (H×V) | |
| 外观厚度 | 9.6±0.3 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 850g (Max.) |
| 表面处理 | Hard coating | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 20 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.79 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.8 | |
| DCI-P3覆盖率 | 0.82 | |
| Rec.2020覆盖率 | 0.59 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 13.0W (Max.) | |
| 背光详情 | 灯管类型 | WLED |
| 数量 | 8S4P | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 4串 | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | - | |
| 功耗 | 8.8W (Max.) | |
| 信号系统 | 信号类型 | eDP (2 Lanes), HBR1 (2.7G/lane) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 300mA (Typ.) | |
| 功耗 | 4.2W (Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P2L-020T | |
EV156FHM-N10液晶屏常见问题
Q1：EV156FHM-N10 基础参数是什么？
A：京东方 15.6 英寸工业级 TFT 液晶屏，分辨率 1920×1080 全高清，常规高亮配置，IPS 广视角，适配工业嵌入式场景。
Q2：屏幕亮度、对比度与工作温区？
A：典型亮度 500cd/m²，常规高对比度；标准工业温区 0℃~70℃，部分定制版可拓展宽温，室内强光下可视性优秀。
Q3：采用什么接口与供电规格？
A：标配 30Pin 双通道 8bit LVDS 接口，通用工控屏端子；逻辑供电 3.3V，WLED 背光集成驱动，支持常规 PWM 调光。
Q4：主要适用哪些设备场景？
A：工业一体机、自助查询终端、医疗设备显示屏、工控触控一体机、商超收银屏、室内嵌入式显示设备。
Q5：能否替换友达 G156HAN 同尺寸屏幕？
A：分辨率一致可适配；需核对 LVDS 时序、背光电压与驱动参数，高亮款互换时要调整亮度配置，避免黑屏闪屏。
