| 京东方液晶模组EV133FHM-N40 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | EV133FHM-N40 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 13.3寸 | |
| 型号别名 | BOE09E7 BOE0B5A | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | 备注 | eDP1.4 |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.051×0.153 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.153×0.153 (H×V) [166PPI] | |

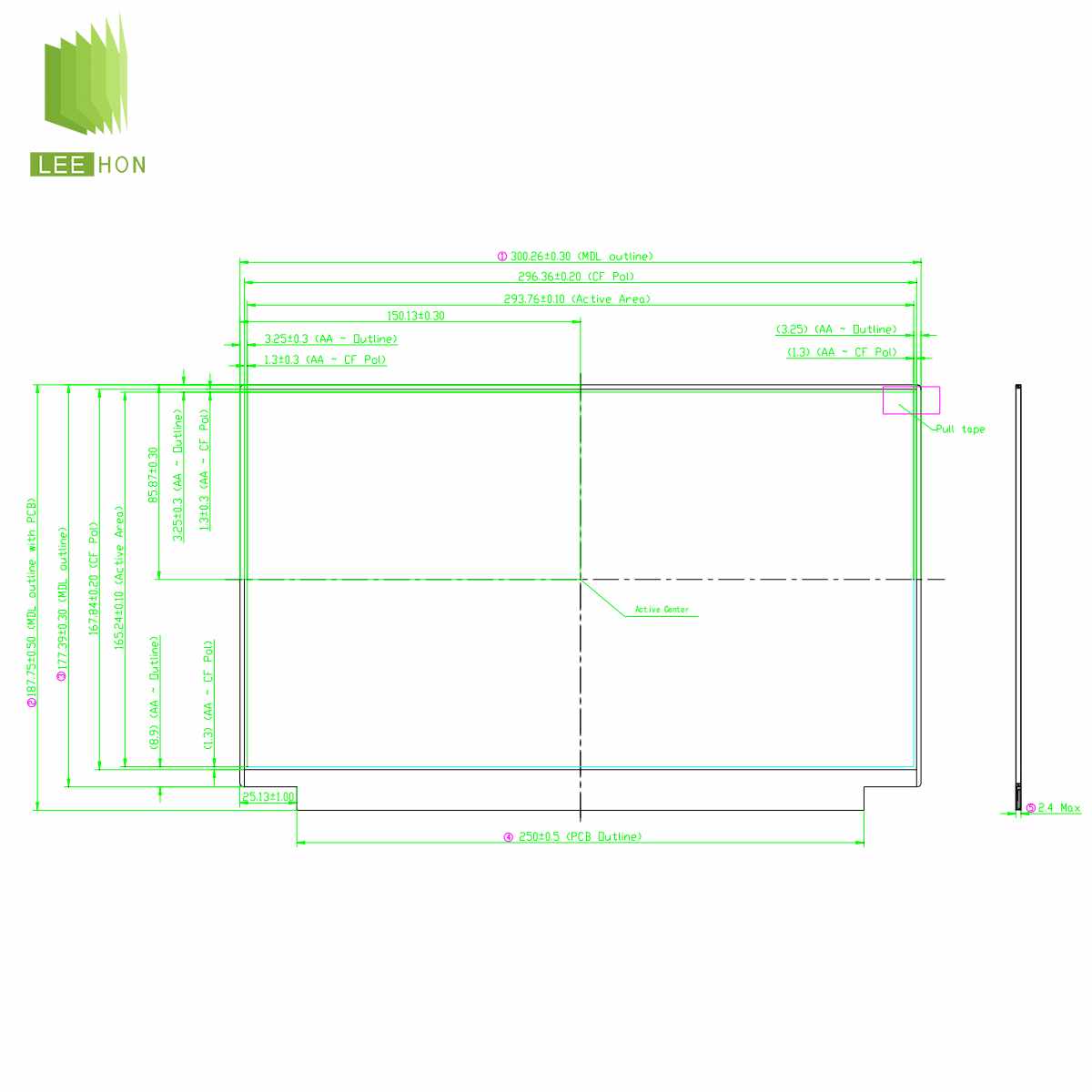

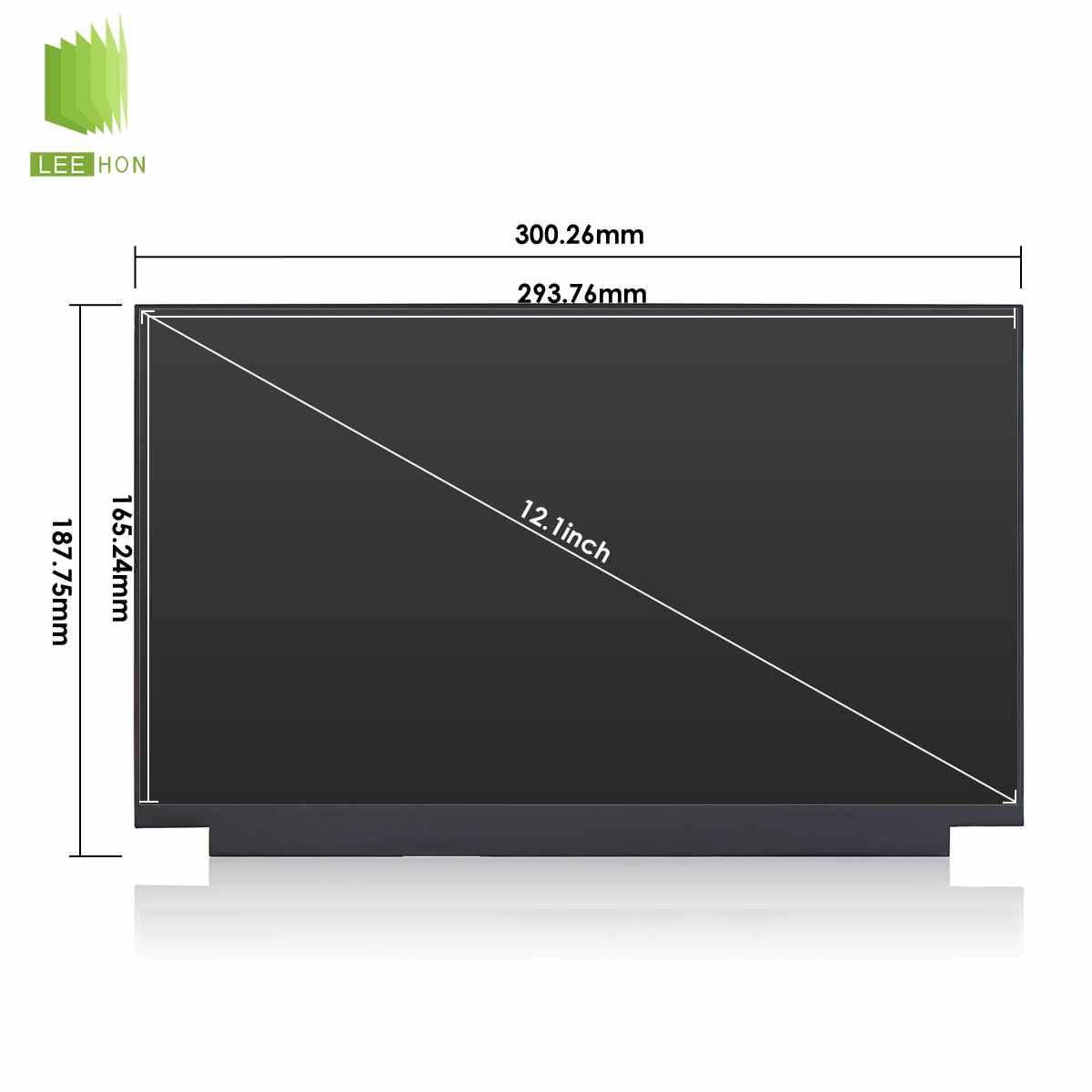

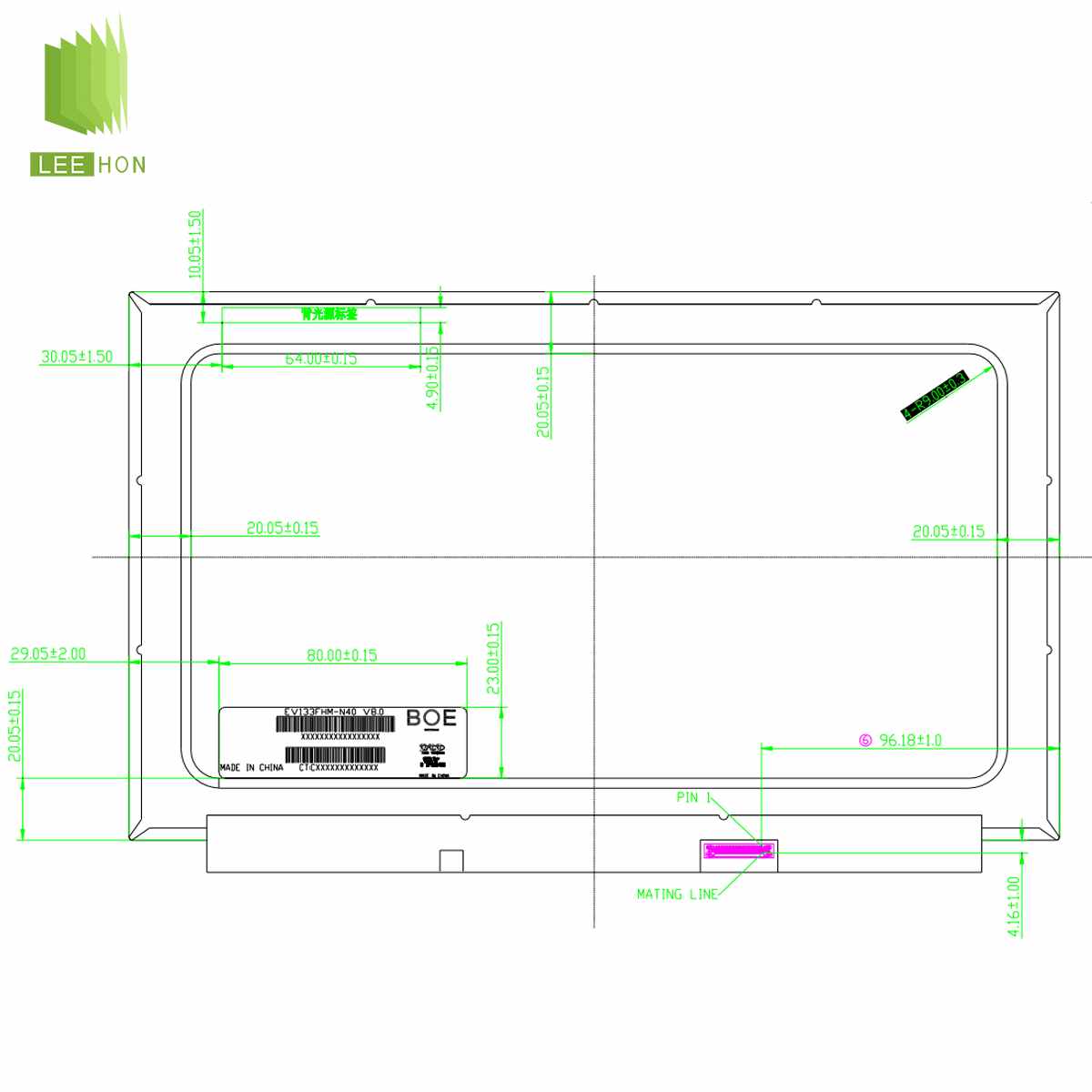

| 结构尺寸 | 显示区域(mm) | 293.76(H) × 165.24(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 300.26(H) × 187.75(V) | |
| 外观厚度(mm) | 2.4 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Without |
| 其它参数 | 重量 | 215g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.309; Wy:0.340 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6602K | |
| 亮度均匀性 | 1.25/1.60 (Max.)(5/13 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 3.8/5.1W (Typ./Max.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 260/700mA (Typ./Max.) | |
| 功率消耗 | 0.9/2.2W (Typ./Max.) | |
| 信号类型 | 信号类型 | eDP (2 Lanes), eDP1.4, HBR1 (2.7G/lane) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS050-L30B-C10 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | EDP-30P2L-020A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 9S4P | |
| 光源寿命 | 15K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | 光源驱动 | 含LED驱动 |
| 驱动电气 | 电压供应 | 6.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | - | |
| 功率消耗 | 2.9W (Max.) | |
EV133FHM-N40液晶屏常见问题
Q1：EV133FHM-N40 是什么屏？核心基础参数？
A：京东方 13.3 英寸工业级 TFT-LCD 模组，IPS 广视角，分辨率1920×1080 FHD，8bit 色深、雾面防眩光，专为工控、医疗、户外高亮设备设计。
Q2：这款屏幕亮度与显示性能如何？
A：典型常规高亮 700 cd/㎡，对比度高，上下左右全视角≥85°，色彩还原稳定，支持长期 7×24 小时连续点亮，室内 / 轻度户外可视清晰。
Q3：EV133FHM-N40 工作温度范围是多少？
A：工业宽温规格：工作 -20℃～+70℃，存储温度 - 30℃～+80℃，抗震动、耐老化，适配机柜设备、仪器仪表、车载副屏、医疗终端等场景。
Q4：接口、背光、带不带触摸？
A：信号接口为双通道 LVDS；标配 WLED 背光，无内置驱动，需外接恒流板 + PWM 调光；模组原生无集成触控，可外贴电容 / 电阻触摸屏贴合使用。
Q5：选型替换要注意什么？有兼容替代吗？
A：同尺寸 13.3 寸 FHD 工业屏可对标京东方同系列 EV 款、友达 G133 常规版；替换重点核对：LVDS 针脚定义、安装孔位、背光电压电流、驱动固件，不建议直接混用超高亮 / 超宽温版本。
