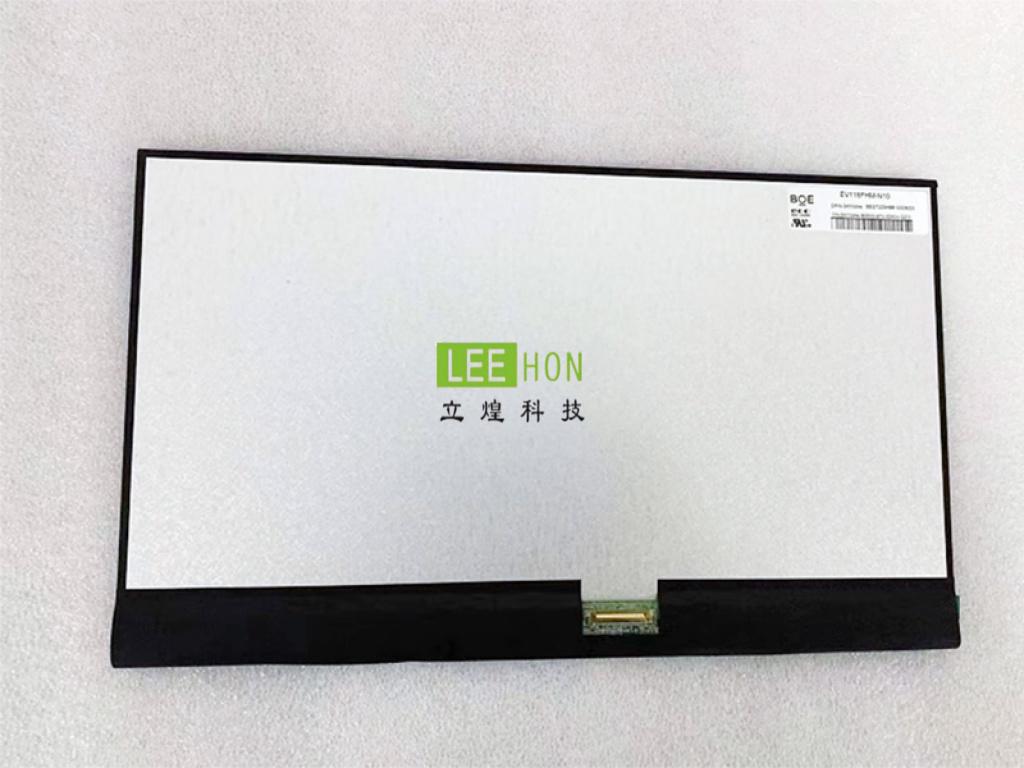

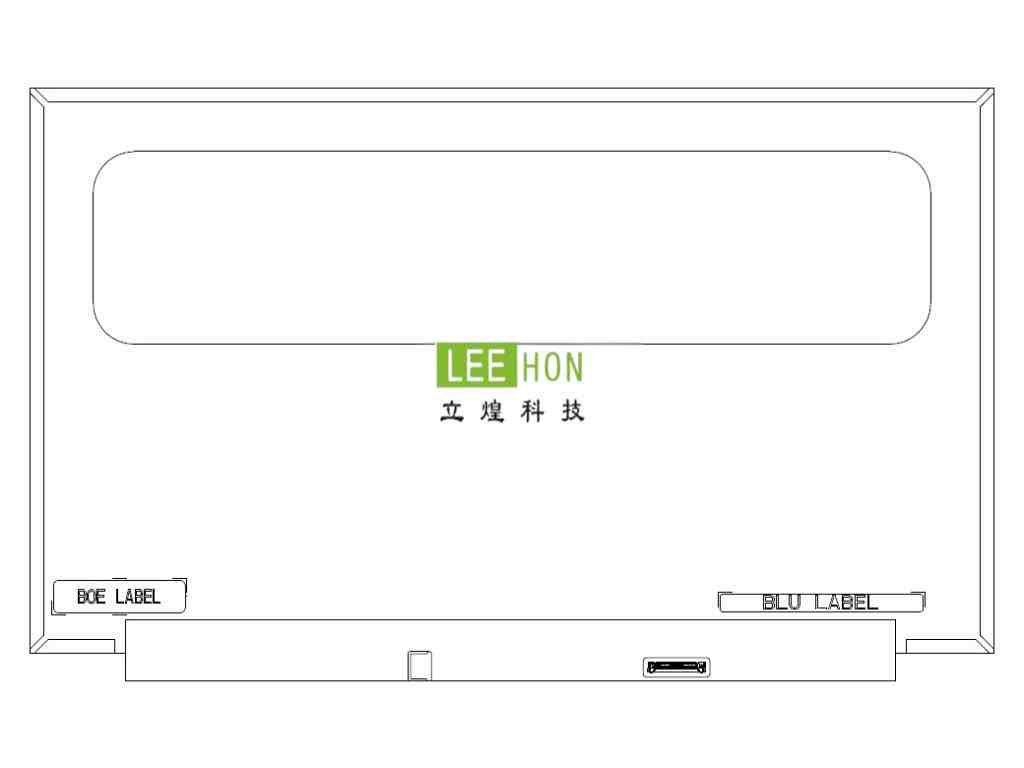

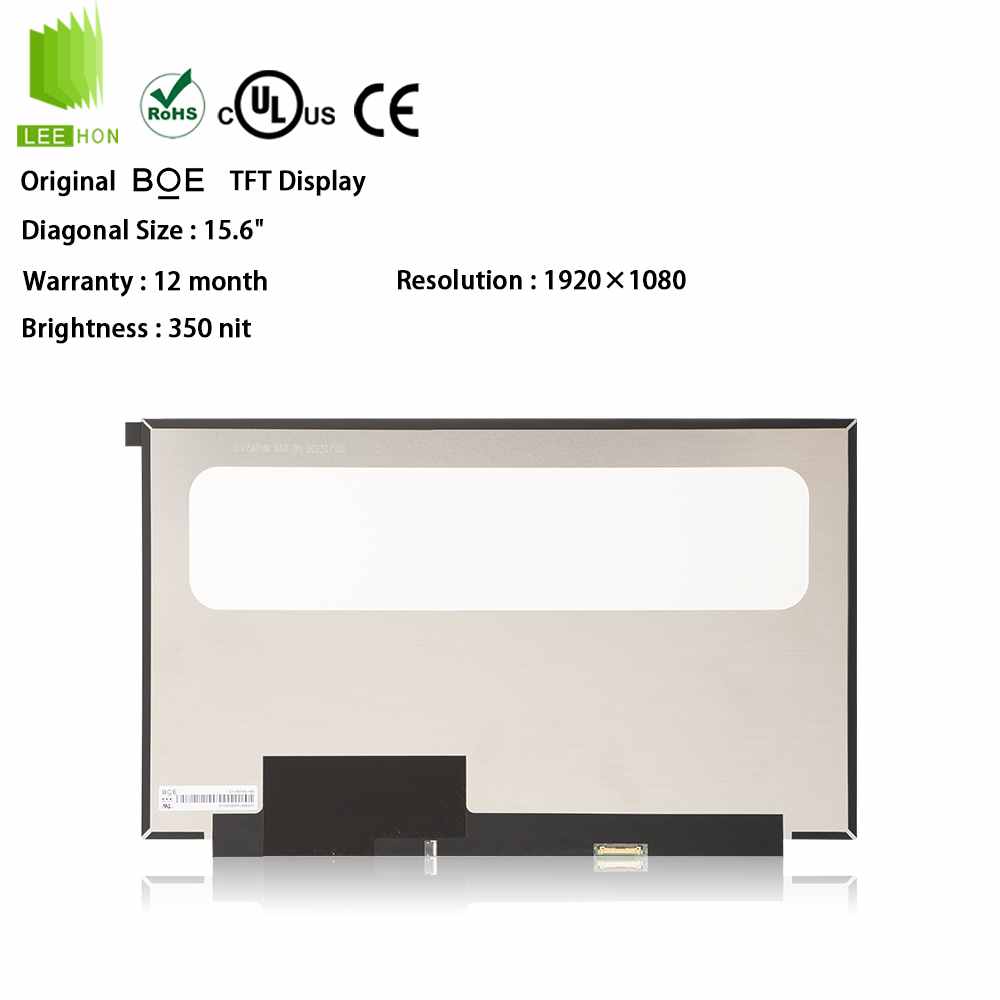

| 京东方液晶模组EV156FHM-N80-3RA0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV156FHM-N80-3RA0 | |
| 面板尺寸 | 15.6英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | Application | Ultrasonic |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05975×0.17925 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |

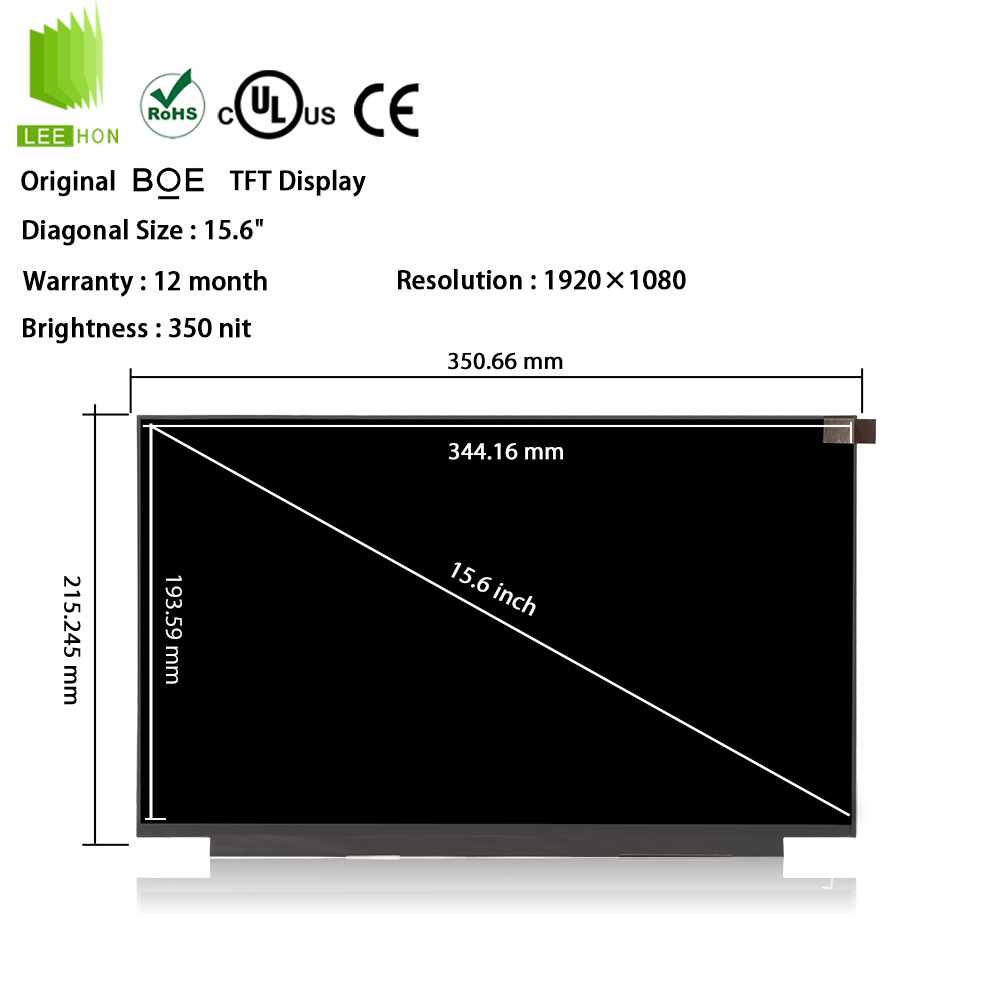

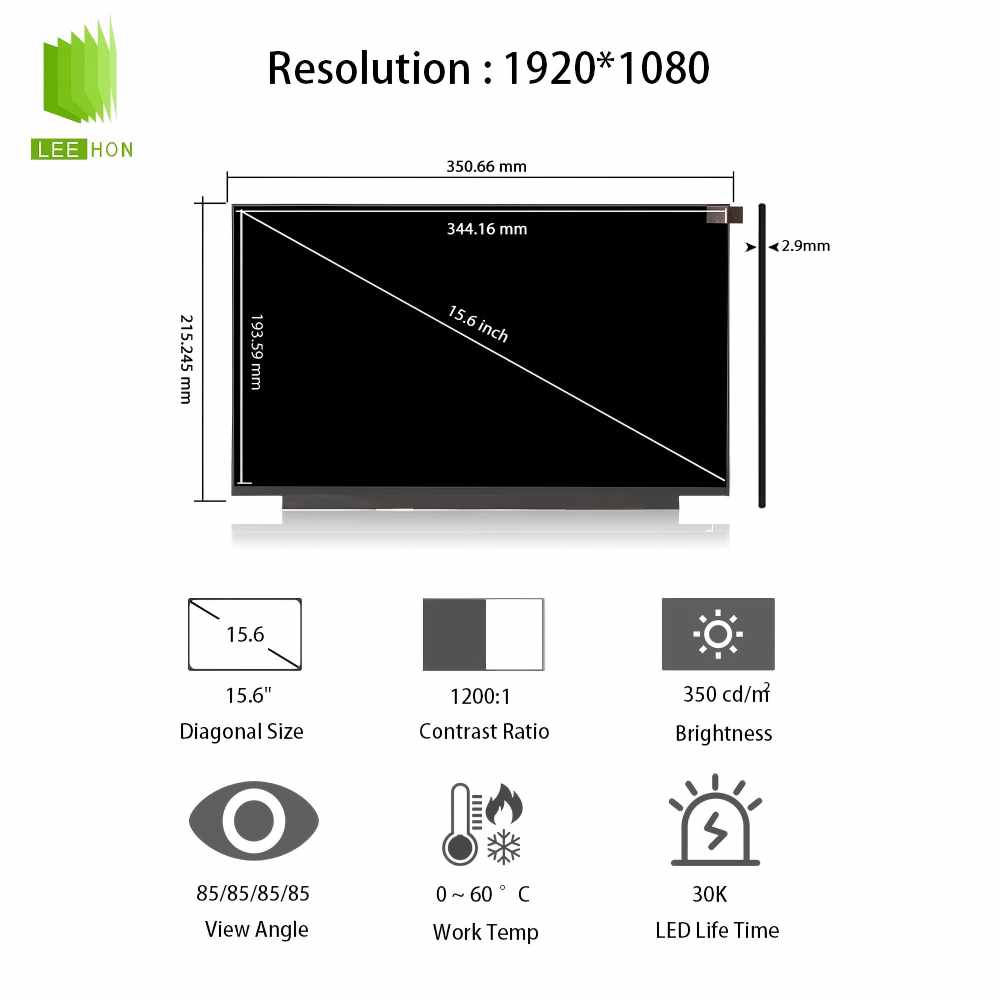

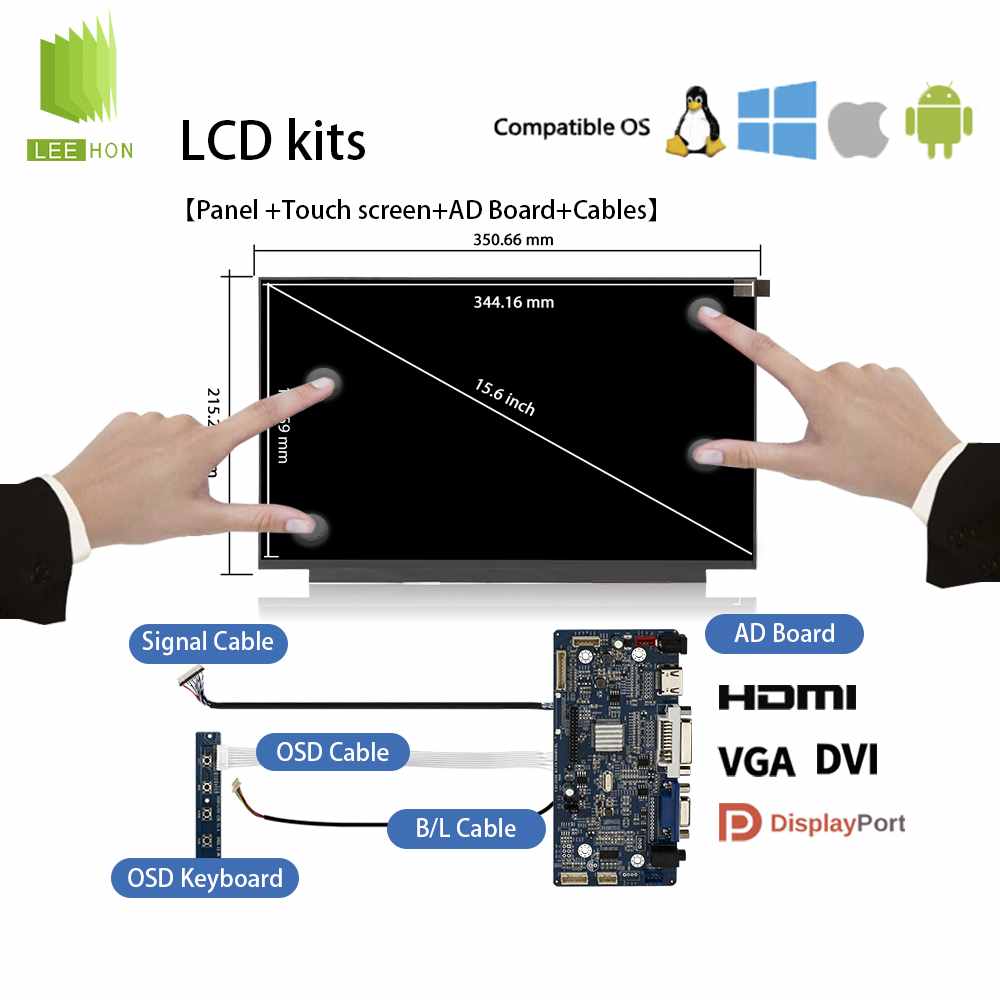

| 结构尺寸 | 显示区域 | 344.16×193.59 mm (H×V) |
| 可视区域 | 348.2×197.6 mm (H×V) | |
| 外观尺寸 | 350.66×215.245 mm (H×V) | |
| 外观厚度 | 2.9 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 320g (Max.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating | |
| 光学详情-基本信息 | 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.54 (Max.)(5/13 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 8.32/11.77W (Typ./Max.) |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 620/744mA (Typ./Max.) | |
| 功耗 | 7.44/8.93W (Typ./Max.) | |
| 信号系统 | 信号类型 | eDP (2 Lanes), HBR1 (2.7G/lane) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 268/860mA (Typ./Max.) | |
| 功耗 | 0.88/2.84W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P2L-020G | |
EV156FHM-N80 液晶屏常见问题
Q1：EV156FHM-N80 基础定位与分辨率？
A：京东方 15.6 英寸工业高亮 IPS 液晶屏，标准 FHD 1920×1080 全高清，专为强光可视、高可靠性工业场景打造。
Q2：亮度、温区与核心画质参数？
A：典型亮度 1000cd/㎡，广视角 IPS，常规宽温 0℃~70℃，画面对比度、色彩饱和度优于普通室内款，户外遮光可用。
Q3：接口与电气规格是什么？
A：双通道 8bit 30Pin LVDS 接口，3.3V 逻辑供电；内置 WLED 背光，支持 PWM 调光，兼容主流工控驱动板与排线。
Q4：适配哪些设备使用？
A：户外一体机、车载特种显示、工业触控终端、高亮自助机、监控操作台、户外嵌入式可视化设备。
Q5：能否替换 N10/N11 常规款？
A：分辨率接口通用可替换；需匹配背光驱动功率与高亮供电，同时调试驱动端亮度参数，避免低压闪屏、亮度不足。
