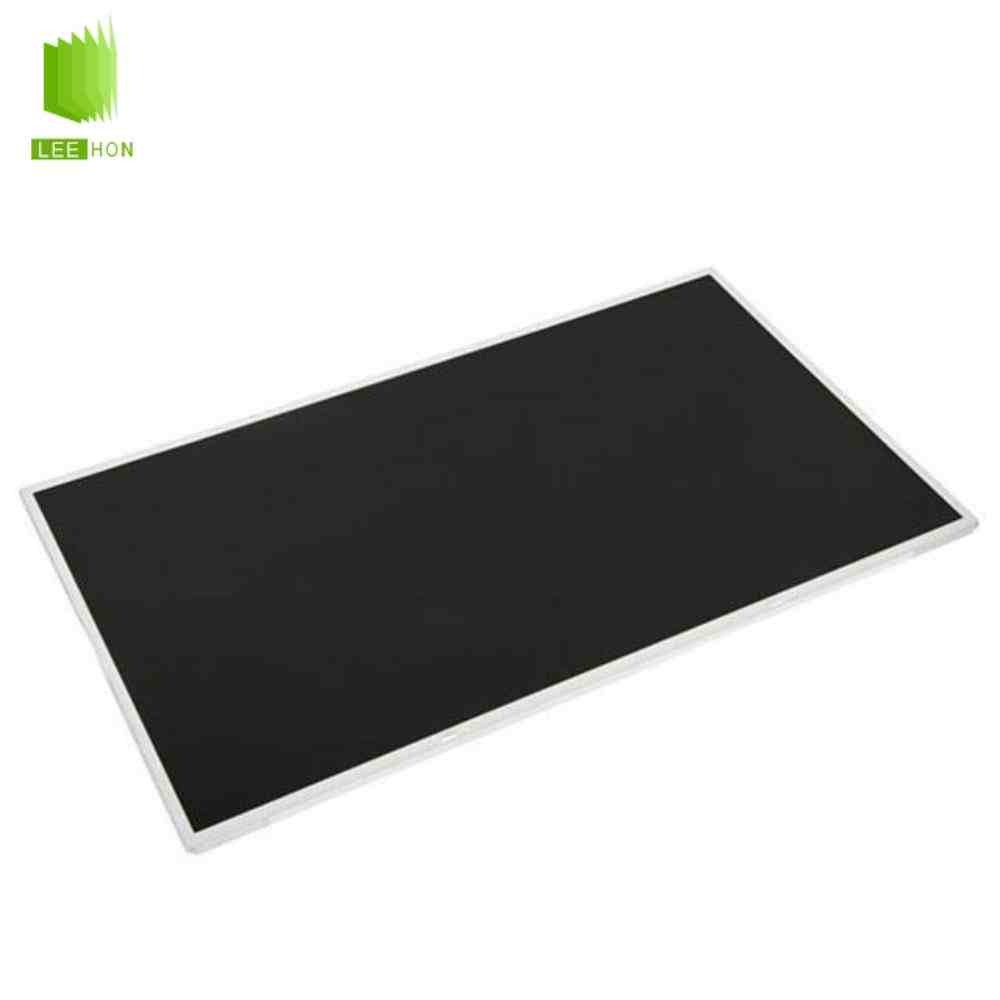

EV101WUM-N20是京东方（BOE）推出的一款10.1英寸工业液晶屏，采用1920×1200 WUXGA分辨率、16:10显示比例、ADS广视角技术、45Pin双通道LVDS接口和WLED背光。该屏典型亮度为600cd/㎡、对比度为900:1，工作温度为-20℃至70℃，适合医疗仪器、检测设备、工业平板及高分辨率嵌入式显示终端。
| 10.1寸LCD京东方液晶屏EV101WUM-N20信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 京东方 |
| 面板型号 | EV101WUM-N20 | |
| 面板尺寸 | 10.1英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -25 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情 | 像素数量 | 1920(RGB)×1200, WUXGA |
| 点间距 | 0.03764×0.11292 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.11292×0.11292 mm (H×V) [224PPI] | |
| 显示区域 | 216.806×135.504 mm (H×V) | |
| 结构尺寸 | 可视区域 | - |
| 外观尺寸 | 228.41×149.22 mm (H×V) | |
| 外观厚度 | 2.63/4.6 (Typ./Max.) mm | |
| 重量 | 187g (Typ.) | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 安装孔位 | 安装孔位 | Without |
| 表面处理 | 表面处理 | - |
| 光学详情 | 面板亮度 | 600 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 显示颜色 | 16.7M (8-bit) | |
| 色彩性能 | 白色色度 | - |
| 亮度变动 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 4.2W (Typ.) | |
| 背光详情 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 光源寿命 | 30K (Min.) 小时 | |
| 数量 | 7S7P | |
| 位置 | 侧入式光源 | |
| 电压输入 | 17/21/23V (Min./Typ./Max.) | |
| 灯管电气 | 电流输入 | 155/160mA (Typ./Max.) |
| 功耗 | 3.3W (Typ.) | |
| 接口特征 | 接口类型 | 包含在屏信号接口中 |
| 光源驱动 | 无 | |
| 信号详情 | 信号系统 | LVDS (2 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 260mA (Typ.) | |
| 功耗 | 0.9W (Typ.) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | FH34SRJ-45S-0.5SH(50) | |
| 脚间距 | 0.5 mm | |
| 脚数 | 45 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
EV101WUM-N20常见FAQ
Q1：EV101WUM-N20为什么适合医疗和检测设备？
该屏在10.1英寸尺寸上达到1920×1200分辨率，像素密度约224PPI，可显示较细的图像、曲线、数据和文字内容。对于医疗仪器、检测设备等需要较高显示精细度的终端，比普通1280×800液晶屏更有优势。
Q2：EV101WUM-N20可以使用普通40Pin LVDS驱动板吗？
通常不能直接使用。EV101WUM-N20采用45Pin、双通道8bit LVDS接口，液晶逻辑供电典型值为3.3V。驱动板必须支持1920×1200分辨率，并匹配45Pin接口定义和LVDS时序。
Q3：EV101WUM-N20需要另外配置LED背光驱动吗？
需要。该型号采用WLED背光，但模组没有集成LED恒流驱动器，因此配套时需要根据背光电压、电流配置合适的恒流驱动方案。不能只提供3.3V液晶逻辑电源就直接点亮整屏。
Q4：EV101WUM-N20适合户外工业设备吗？
该屏典型亮度为600cd/㎡，工作温度为-20℃至70℃，能够适应明亮车间、医疗设备和部分工业环境。不过600cd/㎡并不属于超高亮规格，如果用于阳光长期直射的户外设备，还需评估防反射、遮阳及更高亮度液晶屏方案。
