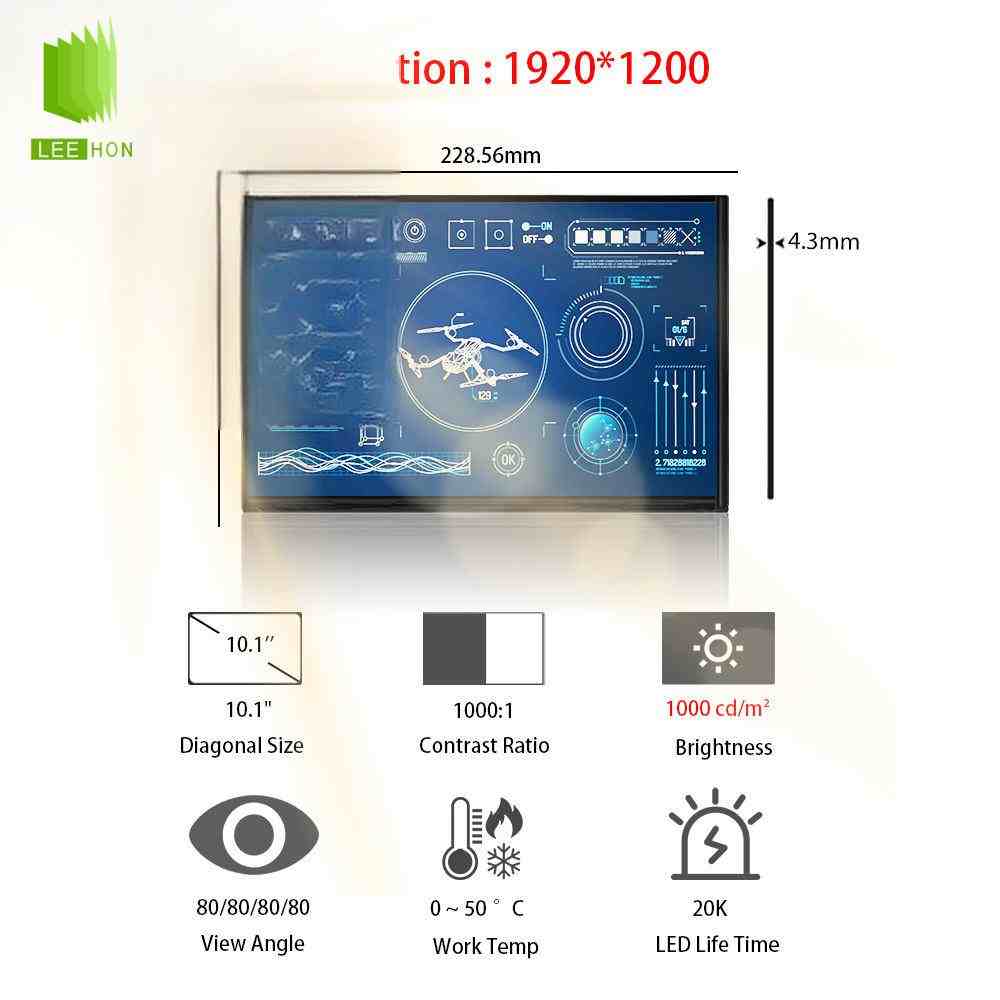

EV101WUM-N80是京东方推出的一款10.1英寸高亮液晶屏，采用1920×1200 WUXGA分辨率、16:10显示比例、ADS广视角技术、45Pin双通道LVDS接口和WLED背光。该屏典型亮度达到1000cd/㎡，适合户外终端、工业HMI、医疗设备及强光环境显示。需要注意的是，其公开规格工作温度为0℃至50℃，因此“高亮”并不等同于“宽温”。
| 10.1寸LCD京东方液晶屏模组EV101WUM-N80信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | EV101WUM-N80 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 10.1寸 | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 备注信息 | Application:HMI | |
| 结构详情 | 分辨率 | 1920(RGB)×1200, WUXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.03764×0.11292 mm | |
| 像素间距(W×H) | 0.11292×0.11292 mm [224PPI] | |

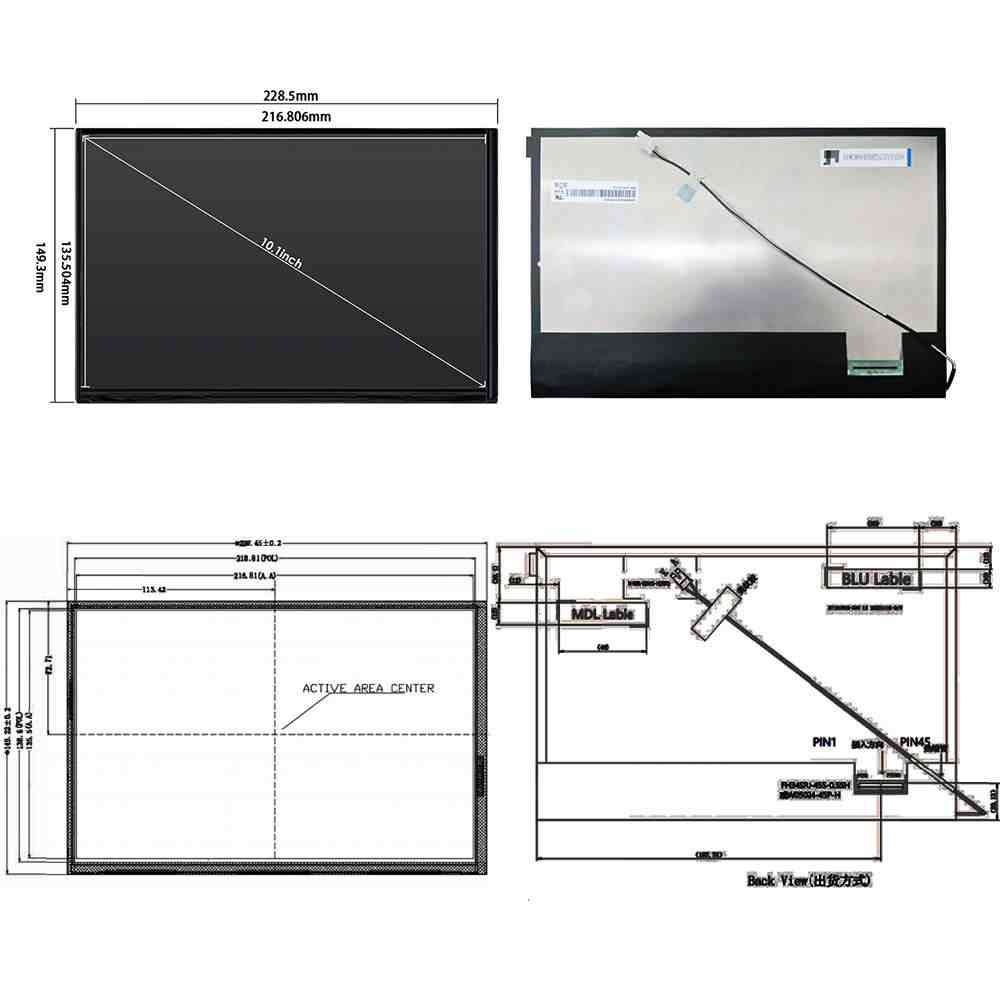

| 显示尺寸 | 216.806(W)×135.504(H) mm | |
| 外观尺寸 | 228.56(W)×149.06(H) mm | |
| 外观厚度 | 4.3/8.5 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:10 | |
| 重量 | 252g (Typ.) | |
| 表面处理 | Hard coating | |
| 光学详情 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色度 | Wx:0.320; Wy:0.340 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6066K | |
| 白场变动 | 1.18/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 72% | |
| sRGB覆盖率 | 89% | |
| AdobeRGB覆盖率 | 69% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 54% | |
| 阳光下可视性 | 是 | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 8.32W (Max.) | |
| 信号详情 | 输入电流 | 330/520mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.08/1.7W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | FH34SRJ-45S-0.5SH(50) | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 45 pins | |
| 接口数量 | 1 pcs | |
| 发光详情 | 光源类型 | WLED |
| 光源位置 | 侧入式光源(底部) | |
| 输入电压 | 27/28V (Typ./Max.) | |
| 输入电流 | 240mA (Typ.) | |
| 功率消耗 | 6.72W (Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | BHSR-02VS-1 | |
| 接口脚距 | 3.5 mm | |
| 接口脚数 | 2 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | BLE-2PINS-AC | |
EV101WUM-N80常见问题
Q1：EV101WUM-N80在阳光下能看清吗？
该屏典型亮度为1000cd/㎡，明显高于普通300～500cd/㎡液晶屏，并采用硬化表面处理，适合户外遮光终端和强光工业现场。若长期处于阳光直射环境，还应配合防反射盖板、遮阳和整机散热设计。
Q2：EV101WUM-N80为什么不能直接使用普通40Pin LVDS驱动板？
因为该型号采用45Pin、双通道8bit LVDS接口，分辨率达到1920×1200。驱动板不仅要支持WUXGA分辨率，还必须匹配45Pin连接器、LVDS通道和具体Pin定义，普通40Pin LVDS板通常不能直接连接。
Q3：EV101WUM-N80需要单独配置背光驱动吗？
需要。公开规格显示该屏采用WLED背光，但没有集成LED背光驱动器，因此装机时需要配置匹配的恒流背光方案。不能只提供3.3V液晶逻辑电源就认为整屏可以正常点亮。
Q4：EV101WUM-N80属于宽温户外工业液晶屏吗？
它属于高亮显示型号，但不能仅凭1000cd/㎡亮度认定为宽温屏。BOE规格资料显示其工作温度为0℃至50℃、存储温度为-20℃至60℃，因此用于低温户外、高温密闭设备时，还需要增加温控措施或选择真正的宽温型号。
